Sửa motor servo Delta cần được thực hiện khi thiết bị không quay, chạy rung, nóng bất thường, mất lực, phanh không nhả, phát tiếng kêu hoặc driver báo lỗi liên quan đến encoder và phản hồi vị trí. Tuy nhiên, không phải mọi trường hợp servo không hoạt động đều do motor. Sự cố cũng có thể xuất phát từ driver, cáp động lực, cáp encoder, tín hiệu Servo ON, thông số điều khiển hoặc tải cơ khí bị kẹt.
Để tránh tháo sửa sai bộ phận, kỹ thuật cần kiểm tra đồng bộ giữa motor, driver, encoder, phanh và cơ cấu máy. Với các trường hợp cuộn dây cháy, bạc đạn hỏng, phanh bị kẹt hoặc encoder mất phản hồi, motor cần được tháo kiểm tra bằng thiết bị phù hợp, sau đó mới quyết định phục hồi hay thay thế.
Tóm tắt nhanh: Một quy trình sửa motor servo Delta đúng kỹ thuật phải kiểm tra cuộn dây, cách điện, bạc đạn, trục, phanh, encoder và khả năng tương thích với driver. Không nên chỉ quấn lại cuộn dây hoặc thay encoder khi chưa xác định nguyên nhân gốc gây hỏng.
Dấu Hiệu Motor Servo Delta Cần Được Kiểm Tra
Motor servo Delta có thể vẫn quay trong giai đoạn đầu của sự cố nhưng xuất hiện độ rung, nhiệt độ hoặc tiếng ồn bất thường. Nếu tiếp tục vận hành, hư hỏng ở bạc đạn, phanh hoặc cuộn dây có thể lan sang encoder, trục motor và driver.
| Hiện tượng | Nhóm nguyên nhân cần kiểm tra | Khuyến nghị ban đầu |
|---|---|---|
| Motor không quay dù driver đã Servo ON | Phanh không nhả, đứt pha motor, tải kẹt, cáp động lực hoặc driver không cấp dòng | Dừng máy và kiểm tra riêng motor, driver, cáp và tải |
| Motor chạy rung, giật hoặc phát tiếng kêu | Bạc đạn, khớp nối, trục, encoder, tuning hoặc tải cơ khí không đồng tâm | Không tăng gain hoặc thay parameter tùy ý khi chưa kiểm tra cơ khí |
| Motor nóng nhanh hoặc có mùi khét | Quá tải, phanh bị bó, bạc đạn nặng, cuộn dây chạm vòng hoặc thông số không phù hợp | Ngắt nguồn và không tiếp tục chạy thử nhiều lần |
| Driver báo lỗi encoder hoặc phản hồi vị trí | Encoder, cáp phản hồi, giắc cắm, nguồn encoder hoặc căn chỉnh encoder | Giữ nguyên vị trí cơ khí của encoder trước khi tháo |
| Motor mất lực hoặc sai vị trí | Cuộn dây, phản hồi encoder, nguồn cấp, giới hạn mô-men, tuning hoặc cơ cấu tải | Đối chiếu dữ liệu driver với tình trạng thực tế của tải |
Nguyên Nhân Motor Servo Delta Bị Hỏng
Hư hỏng motor servo thường là kết quả của nhiều yếu tố kết hợp. Việc chỉ thay một linh kiện mà không xử lý nguyên nhân gốc có thể khiến lỗi lặp lại sau khi motor được đưa vào máy.
Cuộn dây stator bị chạm, đứt hoặc xuống cách điện
Cuộn dây có thể xuống cấp do motor thường xuyên quá tải, nhiệt độ môi trường cao, phanh bị bó, bạc đạn nặng, bụi dầu xâm nhập hoặc chu kỳ tăng giảm tốc quá khắc nghiệt. Dấu hiệu thường gặp là motor nóng nhanh, dòng giữa các pha mất cân bằng, có mùi khét hoặc driver báo lỗi quá dòng, quá tải.
Bạc đạn, trục và cơ cấu truyền động bị mòn
Bạc đạn hỏng làm rotor quay nặng, phát tiếng kêu và tăng nhiệt. Trục cong, khớp nối lệch hoặc tải không đồng tâm cũng có thể tạo rung động, khiến encoder và bạc đạn tiếp tục xuống cấp. Vì vậy, thay bạc đạn phải đi kèm kiểm tra trục, mặt bích và cơ cấu nối tải.
Phanh điện từ không nhả hoặc cuộn phanh bị cháy
Các motor dùng cho trục đứng, nâng hạ hoặc cơ cấu cần giữ vị trí thường có phanh. Khi phanh không được cấp đúng nguồn, cuộn phanh cháy, khe hở sai hoặc bề mặt ma sát bị kẹt, motor có thể không quay hoặc chạy rất nặng. Nếu tiếp tục cấp lệnh, cuộn dây motor và driver có nguy cơ chịu dòng lớn.
Encoder, cáp phản hồi hoặc giắc kết nối gặp sự cố
Encoder cung cấp dữ liệu tốc độ và vị trí cho driver. Khi encoder mất nguồn, hỏng mạch, lệch vị trí hoặc cáp phản hồi bị đứt, hệ thống có thể báo alarm, không Servo ON, quay sai chiều hoặc mất kiểm soát vị trí. Bạn có thể xem thêm bài về servo Delta báo lỗi AL011 encoder để khoanh vùng nhóm lỗi phản hồi.
Driver, cáp động lực hoặc parameter không phù hợp
Motor tốt vẫn có thể không hoạt động nếu driver mất ngõ ra, đấu sai pha, sai model motor, sai loại encoder hoặc parameter giới hạn mô-men không phù hợp. Vì vậy, trước khi kết luận motor hỏng, cần kiểm tra cùng Driver Servo Delta ASDA-B và hệ thống cáp kết nối.
Các Hạng Mục Kiểm Tra Và Sửa Motor Servo Delta
Tùy tình trạng thực tế, việc sửa chữa motor servo Delta có thể bao gồm một hoặc nhiều hạng mục. Phương án chỉ được xác định sau khi đo kiểm và tháo kiểm tra các bộ phận liên quan.

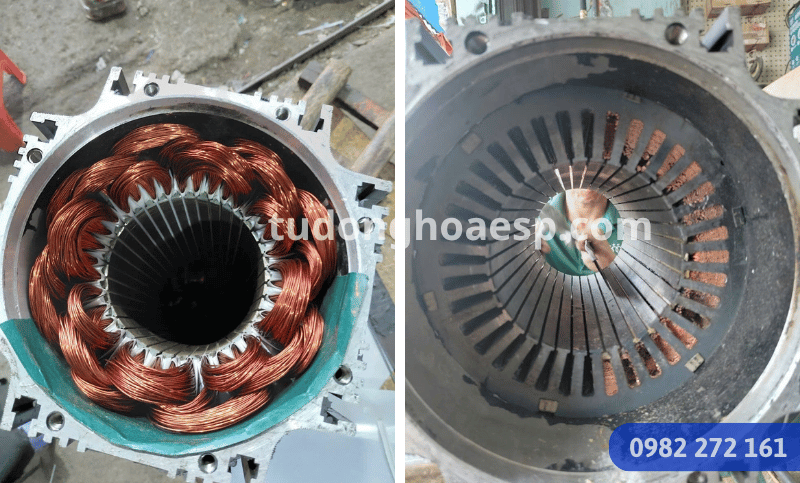

Kiểm tra và phục hồi cuộn dây stator
- Đo điện trở và so sánh độ cân bằng giữa các pha.
- Kiểm tra cách điện giữa cuộn dây và vỏ motor.
- Quan sát tình trạng cháy, đổi màu, bong lớp cách điện hoặc nhiễm dầu.
- Xác định khả năng phục hồi cuộn dây và giữ đúng cấu trúc motor.
- Kiểm tra lại sau khi quấn, sấy và xử lý cách điện.
Quấn lại motor servo Delta không giống quấn motor thông thường. Sai số về số vòng, tiết diện dây, cách bố trí cuộn hoặc quy trình lắp rotor có thể làm thay đổi dòng, mô-men, nhiệt và khả năng đáp ứng của hệ servo.
Kiểm tra bạc đạn, trục và mặt bích
Bạc đạn cần đúng kích thước, khe hở và đặc tính vận hành. Khi tháo lắp phải hạn chế lực tác động lên trục và encoder. Ngoài bạc đạn, kỹ thuật cần kiểm tra độ rơ, bề mặt trục, then, mặt bích và dấu hiệu lệch tâm.

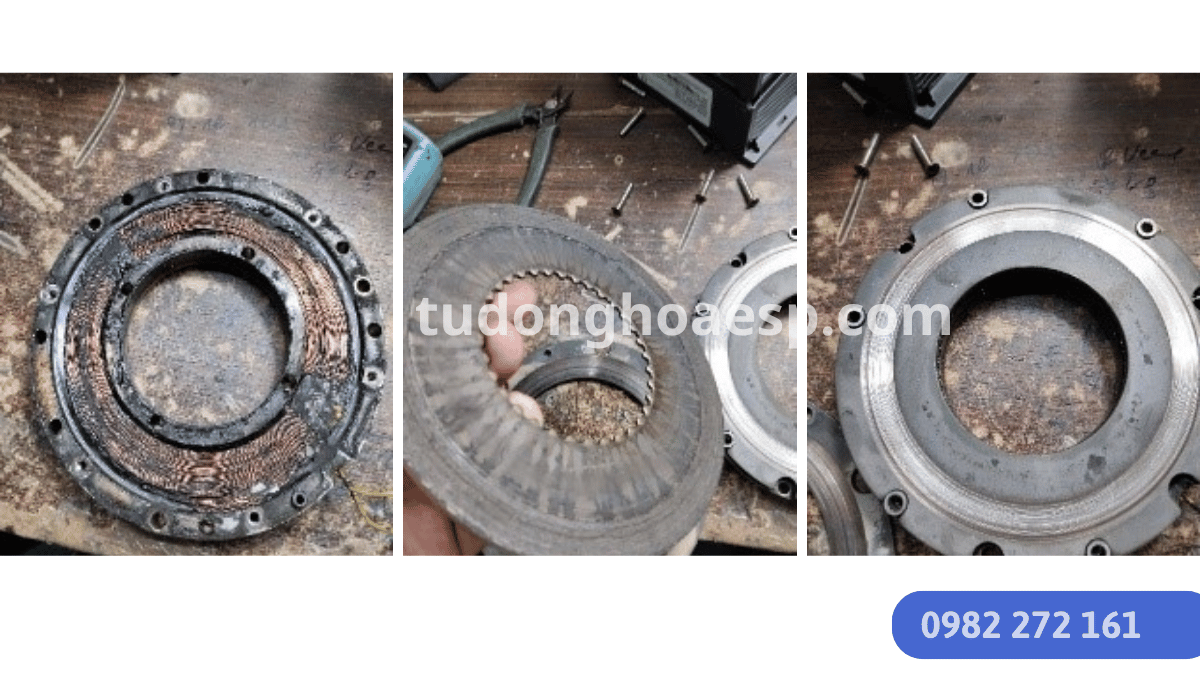

Kiểm tra phanh motor
Phần phanh cần được kiểm tra cuộn hút, đĩa phanh, bề mặt ma sát, lò xo, khe hở và khả năng đóng nhả. Không nên bỏ qua phanh khi motor có hiện tượng nóng, không quay hoặc quay nặng dù cuộn dây chưa cháy.

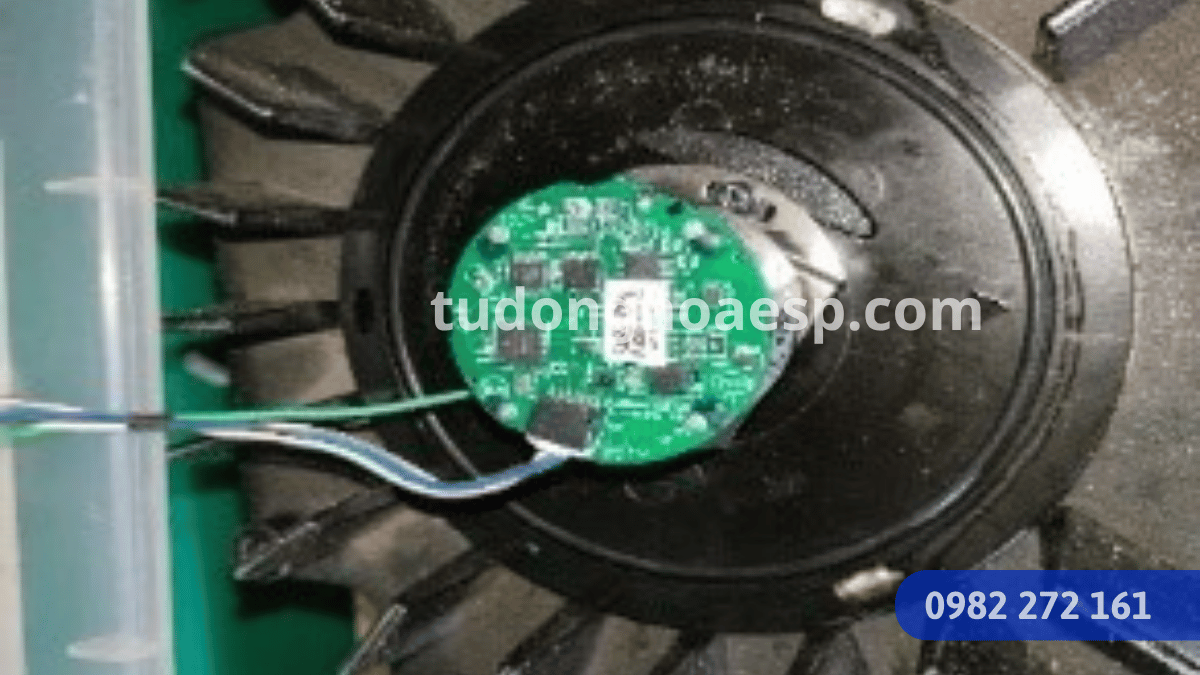

Kiểm tra và căn chỉnh encoder
Encoder phải được kiểm tra cả mạch điện, giắc cắm, dây tín hiệu và vị trí lắp cơ khí. Việc tháo encoder mà không đánh dấu hoặc không có phương pháp căn chỉnh phù hợp có thể khiến motor báo lỗi, quay sai hoặc không thể điều khiển chính xác sau khi lắp lại.
Quy Trình Kiểm Tra Và Sửa Motor Servo Delta
Quy trình cần đi từ khoanh vùng hệ thống đến kiểm tra từng bộ phận. Điều này giúp tránh trường hợp motor được sửa nhưng lỗi thực tế lại nằm ở driver, cáp, nguồn phanh hoặc tải cơ khí.
| Bước | Hạng mục thực hiện | Mục tiêu |
|---|---|---|

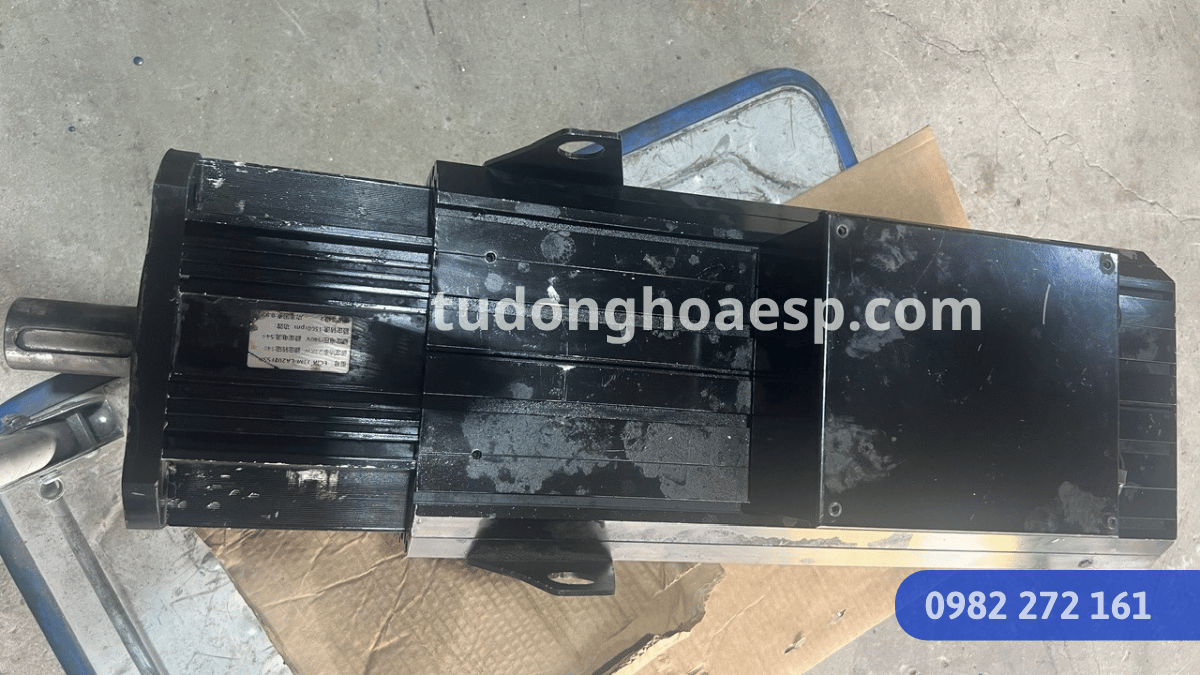

| 1 | Tiếp nhận model motor, model driver, mã alarm và hiện tượng vận hành | Xác định đúng cấu hình hệ servo và lịch sử lỗi |
| 2 | Kiểm tra ngoại quan, giắc cắm, trục, tiếng kêu, mùi khét và dấu hiệu va đập | Phát hiện hư hỏng rõ ràng trước khi tháo |
| 3 | Đo cuộn dây, cách điện và kiểm tra phanh | Khoanh vùng phần điện và cơ khí |
| 4 | Tháo kiểm tra bạc đạn, trục, stator, rotor, phanh và encoder | Xác định mức độ hư hỏng thực tế |
| 5 | Đề xuất phục hồi, thay linh kiện hoặc thay motor | Lựa chọn phương án phù hợp với tình trạng thiết bị |
| 6 | Lắp ráp, căn chỉnh encoder, kiểm tra độ quay và phanh | Đảm bảo motor hoạt động cơ khí ổn định |
| 7 | Chạy thử với driver tương thích và theo dõi dòng, rung, nhiệt, phản hồi | Xác nhận motor đáp ứng trước khi bàn giao |
Trong trường hợp máy vẫn không hoạt động sau khi motor được tách kiểm tra, cần tiếp tục khoanh vùng theo bài servo Delta không chạy motor và kiểm tra ngõ ra của driver, tín hiệu Servo ON, giới hạn hành trình và mạch an toàn.
Nên Sửa Hay Thay Motor Servo Delta?
Quyết định sửa hay thay cần dựa trên mức độ hư hỏng, khả năng giữ độ chính xác, tình trạng encoder, trục và mức độ quan trọng của thiết bị đối với sản xuất. Không nên quyết định chỉ dựa trên ngoại quan hoặc giá linh kiện.
| Tình trạng | Hướng cân nhắc |
|---|---|
| Bạc đạn hỏng, phanh mòn, giắc lỏng hoặc dây dẫn lỗi | Có thể ưu tiên sửa khi trục, encoder và cuộn dây còn phù hợp |
| Cuộn dây cháy nhưng stator, rotor và encoder còn khả năng phục hồi | Cần đánh giá khả năng quấn lại và chạy thử với driver đúng model |
| Trục cong nặng, rotor hư hỏng, encoder đặc thù không thể phục hồi | Cân nhắc thay motor tương thích để giảm rủi ro vận hành |
| Motor đã sửa nhiều lần và lỗi lặp lại | Kiểm tra lại driver, tải và điều kiện vận hành trước khi quyết định tiếp tục sửa |
| Dây chuyền cần nâng cấp hoặc model đã khó tìm linh kiện | Cân nhắc chuyển sang bộ servo mới và đánh giá lại công suất, encoder, cáp, PLC |
Khi cần thay mới hoặc cải tạo hệ thống, có thể tham khảo Servo Delta ASDA-A2, Driver Servo Delta ASD-B3 và nhóm cung cấp thiết bị tự động hóa. Việc thay thế phải kiểm tra đồng bộ công suất, mô-men, tốc độ, quán tính tải, kích thước mặt bích, đường kính trục, encoder và phương thức điều khiển.
Thông Tin Cần Chuẩn Bị Trước Khi Gửi Motor Servo Delta Đi Kiểm Tra
Thông tin càng đầy đủ, quá trình khoanh vùng càng thuận lợi. Trước khi tháo thiết bị, bộ phận bảo trì nên ghi nhận:
- Ảnh rõ tem motor và tem driver.
- Model đầy đủ của motor, driver và cáp encoder.
- Mã alarm xuất hiện trên driver.
- Video motor khi khởi động, chạy tải hoặc phát tiếng kêu.
- Hiện tượng xảy ra đột ngột hay tăng dần theo thời gian.
- Motor có phanh hay không và phanh đang được cấp nguồn thế nào.
- Loại máy, cơ cấu tải, tốc độ và chu kỳ vận hành.
- Các thao tác đã thực hiện trước khi lỗi xuất hiện.
- File parameter hoặc bản backup driver nếu có.
Với hệ thống có lỗi chưa rõ nằm ở motor hay driver, nên trao đổi trước để xác định có cần gửi đồng thời motor, driver và cáp hay không. Trang dịch vụ sửa chữa biến tần servo là HUB tổng hợp cho các nhu cầu kiểm tra hệ truyền động tại nhà máy.
Không Nên Tự Tháo Encoder Hoặc Quấn Lại Motor Khi Thiếu Thiết Bị
Motor servo là thiết bị điều khiển vòng kín có yêu cầu cao về phản hồi và độ đồng tâm. Việc tự tháo encoder, đóng bạc đạn bằng lực trực tiếp, cấp nguồn thử phanh không đúng hoặc quấn lại cuộn dây theo kinh nghiệm motor thường có thể làm tăng mức độ hư hỏng.
- Không xoay hoặc tháo encoder khi chưa đánh dấu vị trí và phương án căn chỉnh.
- Không tiếp tục Servo ON nhiều lần khi motor bị kẹt hoặc có mùi khét.
- Không đo cách điện qua đầu nối encoder hoặc bo phản hồi.
- Không thay đổi hàng loạt parameter để cố làm motor quay.
- Không đấu thử motor với driver khác khi chưa xác nhận khả năng tương thích.
- Không bỏ qua tải cơ khí, phanh và khớp nối khi motor liên tục báo quá tải.
E.S.P Tiếp Nhận Nhu Cầu Sửa Motor Servo Delta Cho Nhà Máy
E.S.P tiếp nhận nhu cầu kiểm tra hệ thống servo cho doanh nghiệp sản xuất tại TP.HCM, Củ Chi, Bình Dương, Đồng Nai, Long An, Tây Ninh và các khu công nghiệp lân cận. Phạm vi kiểm tra thực tế cần được xác định theo model, tình trạng thiết bị, vị trí lắp đặt và yêu cầu vận hành của từng máy.
Khi liên hệ, doanh nghiệp nên gửi ảnh tem motor, tem driver, mã alarm và video hiện tượng. Kỹ sư sẽ dựa trên dữ liệu ban đầu để hướng dẫn bước kiểm tra phù hợp và xác định thiết bị cần gửi kiểm tra. Không nên tháo đồng loạt motor, driver hoặc cáp khi chưa đánh dấu đầy đủ vị trí kết nối.
Câu Hỏi Thường Gặp Về Sửa Motor Servo Delta
Motor servo Delta bị cháy cuộn dây có quấn lại được không?
Có thể cân nhắc quấn lại khi stator, rotor, trục, encoder và kết cấu cơ khí vẫn còn khả năng phục hồi. Trước khi thực hiện cần xác định nguyên nhân gây cháy như quá tải, phanh bó, bạc đạn hỏng hoặc driver cấp dòng bất thường.
Encoder motor servo Delta bị hỏng có sửa được không?
Khả năng sửa phụ thuộc vào loại encoder, mức độ hỏng mạch, tình trạng cảm biến, giắc và dữ liệu phản hồi. Encoder sau khi sửa hoặc thay phải được căn chỉnh đúng với vị trí rotor và kiểm tra bằng driver tương thích.
Motor không quay có chắc chắn là motor bị hỏng không?
Không. Motor không quay có thể do phanh không nhả, tải kẹt, cáp động lực đứt, driver không cấp dòng, mất tín hiệu Servo ON, lỗi encoder hoặc parameter không phù hợp. Cần kiểm tra đồng bộ trước khi kết luận.
Có cần gửi cả motor và driver Servo Delta đi kiểm tra không?
Trường hợp lỗi chưa xác định hoặc chỉ xuất hiện khi motor kết nối với driver, việc kiểm tra cả motor, driver và cáp sẽ thuận lợi hơn. Kỹ thuật nên trao đổi model và hiện tượng trước khi tháo thiết bị khỏi máy.
Khi nào nên thay motor Servo Delta thay vì tiếp tục sửa?
Nên cân nhắc thay khi trục hoặc rotor hư hỏng nặng, encoder đặc thù không thể phục hồi, motor đã sửa nhiều lần hoặc chi phí và rủi ro vận hành không còn phù hợp. Motor thay thế phải được kiểm tra đầy đủ khả năng tương thích.
Sửa motor servo Delta hiệu quả không chỉ là xử lý bộ phận đã hỏng mà còn phải tìm nguyên nhân từ tải, phanh, driver, cáp và điều kiện vận hành. Việc đo kiểm đúng trình tự giúp hạn chế sửa sai, giảm nguy cơ lỗi tái diễn và hỗ trợ nhà máy lựa chọn phương án phục hồi hoặc thay thế phù hợp.
