Servo Delta ASDA-A2 là dòng AC servo hiệu suất cao được Delta phát triển cho các máy yêu cầu điều khiển vị trí, tốc độ và mô-men chính xác. Dòng servo này nổi bật với encoder độ phân giải 20-bit, đáp ứng tần số cao, khả năng chống rung, chế độ định vị nội bộ PR mode và chức năng cam điện tử E-CAM. Tùy phiên bản, ASDA-A2 có thể hỗ trợ CANopen, DMCNET, EtherCAT, full closed-loop hoặc điều khiển vị trí nội bộ.
Nhiều người dùng tìm kiếm theo tên Servo Delta ASD-A2, tuy nhiên tên dòng chính thức của hãng là ASDA-A2. Khi lựa chọn, thay thế hoặc kiểm tra thiết bị, kỹ thuật không nên chỉ dựa vào tên dòng chung mà cần đối chiếu đầy đủ mã driver, mã motor, công suất, điện áp, encoder, giao thức truyền thông và phương thức điều khiển của máy.
Tóm tắt nhanh: ASDA-A2 phù hợp với máy đóng gói, máy in, máy dán nhãn, máy cắt theo chiều dài, cơ cấu cấp liệu, máy cuộn và nhiều hệ thống chuyển động chính xác. Trước khi thay driver hoặc motor, cần kiểm tra đúng phiên bản ASDA-A2, loại tín hiệu điều khiển, encoder, parameter, tải cơ khí và sơ đồ kết nối thực tế.

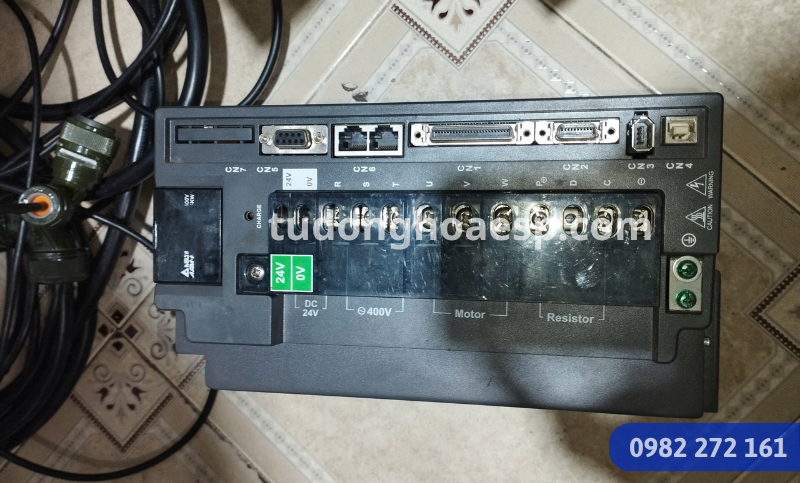

Servo Delta ASDA-A2 Là Gì?
Servo Delta ASDA-A2 là hệ truyền động servo AC gồm driver và motor servo, được thiết kế để xử lý các yêu cầu chuyển động có độ chính xác cao. Driver nhận lệnh từ PLC, bộ điều khiển chuyển động, CNC hoặc mạch điều khiển máy, sau đó điều khiển motor bám theo vị trí, tốc độ hoặc mô-men đặt trước.
So với các dòng servo phổ thông dùng cho cơ cấu đơn giản, ASDA-A2 được tích hợp nhiều chức năng điều khiển chuyển động ngay trong driver. Điều này giúp giảm một phần khối lượng xử lý của bộ điều khiển cấp trên trong các ứng dụng như định vị nhiều điểm, đồng bộ theo trục chính, cắt quay, dán nhãn hoặc cấp liệu theo chu kỳ.
Trong hệ thống đang vận hành, ASDA-A2 không nên được xem là một driver độc lập. Khả năng hoạt động còn phụ thuộc vào motor ECMA đi kèm, cáp động lực, cáp encoder, điện trở xả, PLC, HMI, cảm biến hành trình, mạch Emergency Stop và phần cơ khí của máy. Nếu máy đang dừng do lỗi truyền động, nên kiểm tra tổng thể thông qua dịch vụ sửa chữa biến tần servo thay vì thay từng thiết bị khi chưa khoanh vùng nguyên nhân.
Các Phiên Bản Servo Delta ASDA-A2
Dòng ASDA-A2 có nhiều phiên bản phục vụ các kiến trúc điều khiển khác nhau. Ký tự phía sau tên dòng là dữ liệu quan trọng khi lựa chọn hoặc thay thế driver, bởi hai driver cùng công suất nhưng khác phiên bản có thể không tương thích với mạng truyền thông và chương trình máy hiện có.
| Phiên bản | Đặc điểm chính | Lưu ý khi lựa chọn |
|---|---|---|
| ASDA-A2-L | Hỗ trợ điều khiển full closed-loop với tín hiệu phản hồi thứ hai. | Cần kiểm tra thước quang, encoder ngoài, cổng phản hồi và cấu trúc cơ khí thực tế. |
| ASDA-A2-M | Phiên bản truyền thông CANopen. | Đối chiếu controller, node, baud rate, profile điều khiển và dây mạng CAN. |
| ASDA-A2-F | Phiên bản truyền thông DMCNET. | Phù hợp với một số cấu trúc điều khiển chuyển động của Delta; cần kiểm tra controller đang sử dụng. |
| ASDA-A2-U | Tập trung vào chế độ điều khiển vị trí nội bộ và I/O. | Cần kiểm tra chương trình PR mode, tín hiệu DI/DO và trình tự vận hành của máy. |
| ASDA-A2-E | Phiên bản EtherCAT, có chức năng an toàn STO theo cấu hình dòng. | Cần đối chiếu EtherCAT master, file cấu hình, địa chỉ trục và mạch an toàn của máy. |
Bảng trên dùng để định hướng nhận diện dòng. Khi triển khai thực tế, kỹ thuật vẫn phải đọc đầy đủ mã trên tem driver và manual tương ứng. Không nên mặc định mọi chức năng đều có trên tất cả các model hoặc sao chép parameter giữa hai phiên bản khác nhau.
Đặc Điểm Kỹ Thuật Nổi Bật Của ASDA-A2
Giá trị của ASDA-A2 nằm ở khả năng xử lý chuyển động chính xác và tích hợp nhiều chức năng điều khiển ngay trong driver. Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào độ cứng cơ khí, quán tính tải, cách tuning, chất lượng dây encoder và cấu hình của toàn bộ hệ thống.
Encoder Độ Phân Giải 20-Bit
Motor ECMA tương thích với dòng A2 có thể sử dụng encoder gia tăng 20-bit, tương đương 1.280.000 xung trên một vòng quay. Độ phân giải cao hỗ trợ driver nhận biết vị trí rotor chi tiết hơn, cải thiện độ ổn định ở tốc độ thấp và khả năng bám vị trí trong các cơ cấu yêu cầu độ chính xác cao.
Đáp Ứng Tần Số Cao
Theo thông tin kỹ thuật của Delta, ASDA-A2 có đáp ứng tần số đến 1 kHz và thời gian xác lập dưới 1 ms trong điều kiện phù hợp. Khả năng này hữu ích với máy có chu kỳ tăng tốc, giảm tốc và định vị lặp lại nhanh. Dù vậy, không nên lấy thông số danh định làm kết quả chắc chắn cho mọi máy vì tải, truyền động cơ khí và cách tuning có thể làm thay đổi hiệu suất.
Chống Rung Và Cộng Hưởng
ASDA-A2 tích hợp các chức năng hạn chế rung tần số thấp và bộ lọc notch để giảm cộng hưởng cơ khí tần số cao. Đây là tính năng hữu ích với tay máy, cơ cấu dài, băng trượt, đầu máy có độ đàn hồi hoặc hệ truyền động xuất hiện rung khi dừng vị trí. Trước khi tăng gain hoặc bật bộ lọc, kỹ thuật cần kiểm tra khớp nối, bạc đạn, vít me, dây đai và độ rơ cơ khí.
PR Mode Và Chế Độ Định Vị Nội Bộ
PR mode cho phép lưu nhiều vị trí và chuỗi lệnh chuyển động trong driver. Dòng A2 hỗ trợ đến 64 thiết lập vị trí nội bộ cùng nhiều phương thức homing. Trong một số máy đơn trục, chức năng này giúp thực hiện trình tự định vị thông qua tín hiệu I/O mà không cần bộ điều khiển chuyển động quá phức tạp.
Cam Điện Tử E-CAM
Chức năng E-CAM tạo quan hệ chuyển động giữa trục chủ và trục tớ bằng một biên dạng cam điện tử. ASDA-A2 hỗ trợ bảng cam đến 720 điểm và nội suy giữa các điểm, phù hợp với các ứng dụng cắt quay, flying shear, dán nhãn, cấp liệu hoặc đồng bộ vật liệu chạy liên tục.
Ứng Dụng Phù Hợp Của Servo Delta ASDA-A2
AC Servo Delta ASDA-A2 phù hợp với những cơ cấu cần lặp lại vị trí nhanh, đồng bộ với vật liệu đang chuyển động hoặc thay đổi tốc độ theo biên dạng. Việc lựa chọn vẫn phải dựa trên tải và chu kỳ máy, không nên chọn chỉ vì một ngành nghề thường sử dụng dòng servo này.
| Ứng dụng | Vai trò của servo | Điểm cần kiểm tra |
|---|---|---|
| Máy đóng gói | Kéo màng, định vị chiều dài túi, đồng bộ dao cắt và dấu mắt. | Encoder trục chính, cảm biến mark, tỷ số điện tử và thời gian chu kỳ. |
| Máy dán nhãn | Đồng bộ tốc độ cấp nhãn với chai, hộp hoặc băng tải. | Cảm biến sản phẩm, cảm biến nhãn, E-CAM và độ trượt cơ khí. |
| Máy cắt theo chiều dài | Thực hiện flying shear hoặc rotary cut khi vật liệu chạy liên tục. | Tốc độ line, chu vi dao, encoder master, profile tăng giảm tốc. |
| Máy cuộn và xả cuộn | Điều khiển tốc độ, vị trí traverse hoặc phối hợp với cơ cấu căng. | Đường kính cuộn, quán tính thay đổi, dancer, tải và giới hạn mô-men. |
| Máy in và cấp liệu | Định vị vật liệu, đồng bộ màu, cấp phôi theo bước. | Sai số cơ khí, tín hiệu mark, encoder ngoài và độ ổn định tốc độ thấp. |
Với máy nhiều trục công suất lớn hoặc kiến trúc servo dạng module, kỹ thuật có thể đối chiếu thêm bài Servo Delta ASDA-H3. Không nên mặc định ASDA-A2 và ASDA-H3 có thể thay thế trực tiếp cho nhau vì kiến trúc nguồn, số trục, motor và phương thức truyền thông khác nhau.
Cách Chọn Cấu Hình Servo Delta ASDA-A2 Cho Máy
Chọn đúng driver cần bắt đầu từ yêu cầu chuyển động của máy, sau đó mới đối chiếu model. Chỉ dựa vào công suất motor có thể dẫn đến sai giao thức, sai điện áp, sai encoder hoặc thiếu chức năng mà chương trình máy đang sử dụng.
- Xác định loại chuyển động: điều khiển vị trí, tốc độ, mô-men, đồng bộ trục hay E-CAM.
- Đọc đầy đủ mã driver: ghi lại series, công suất, điện áp và ký tự phiên bản.
- Đối chiếu motor: kiểm tra mã ECMA, công suất, tốc độ, quán tính, có phanh hay không và loại encoder.
- Kiểm tra controller: xác định máy điều khiển bằng xung, analog, CANopen, DMCNET, EtherCAT hay I/O nội bộ.
- Tính toán tải cơ khí: xem xét mô-men, quán tính, tỷ số truyền, vít me, pulley, thời gian tăng giảm tốc và chu kỳ làm việc.
- Kiểm tra chức năng an toàn: xác định mạch STO, Emergency Stop, limit và relay an toàn nếu hệ thống có sử dụng.
- Sao lưu parameter: lưu dữ liệu driver cũ trước khi thay thiết bị hoặc thực hiện factory reset.
Checklist Trước Khi Lắp Đặt Và Cài Đặt ASDA-A2
Trước khi cấp nguồn cho driver mới hoặc driver vừa sửa, kỹ thuật nên kiểm tra toàn bộ phần điện và cơ khí. Một lỗi trên motor, cáp hoặc tải có thể làm driver tiếp tục báo lỗi dù thiết bị đã được xử lý.
- Đối chiếu điện áp nguồn theo đúng model driver.
- Kiểm tra tiếp địa, dây shield và cách tách cáp encoder khỏi cáp động lực.
- Kiểm tra cáp U, V, W, cáp encoder và giắc kết nối có lỏng hoặc oxy hóa không.
- Kiểm tra motor có kẹt cơ khí, bó bạc đạn, chạm vỏ hoặc phanh không nhả không.
- Xác nhận điện trở xả và tải tái sinh phù hợp với chu kỳ dừng máy.
- Sao lưu parameter, bảng PR, E-CAM và dữ liệu homing trước khi thay đổi.
- Kiểm tra tín hiệu Servo ON, limit, origin, alarm reset và Emergency Stop.
- Chạy thử ở tốc độ thấp trước, sau đó tăng dần tải và theo dõi dòng, nhiệt, rung.
- Không reset alarm liên tục khi chưa xác định được nguyên nhân.
Nếu hệ thống dùng driver Delta đời khác, có thể tham khảo bài sửa chữa Driver Servo Delta ASDA-B để đối chiếu nhóm lỗi nguồn, công suất và feedback. Tuy nhiên, parameter hoặc sơ đồ chân của ASDA-B không được áp dụng nguyên xi cho ASDA-A2.
Dấu Hiệu Servo Delta ASDA-A2 Cần Được Kiểm Tra
Một sự cố servo có thể xuất phát từ driver, motor, encoder, cáp, PLC, mạng truyền thông hoặc cơ khí. Vì vậy, mã lỗi chỉ là điểm bắt đầu để khoanh vùng chứ chưa đủ để kết luận linh kiện nào đã hỏng.
| Hiện tượng | Nhóm nguyên nhân cần kiểm tra | Khuyến nghị ban đầu |
|---|---|---|
| Driver không lên nguồn | Nguồn vào, cầu chì, nguồn xung, DC Bus, cầu diode, IGBT hoặc board điều khiển. | Không đóng điện nhiều lần nếu có mùi khét hoặc nhảy bảo vệ. |
| Báo lỗi encoder AL011 | Cáp encoder, giắc CN2, nguồn encoder, motor hoặc mạch nhận feedback. | Kiểm tra đầu nối và cáp trước khi kết luận encoder hỏng. |
| Báo lỗi Emergency Stop hoặc AL013 | Nút E-stop, relay an toàn, PLC, tiếp điểm cửa, dây tín hiệu hoặc parameter. | Kiểm tra theo sơ đồ an toàn của chính máy, không nối tắt tùy tiện. |
| Motor rung hoặc phát tiếng ồn | Gain, cộng hưởng, độ rơ, khớp nối, bạc đạn, encoder hoặc quán tính tải. | Kiểm tra cơ khí trước khi tăng gain hoặc thay đổi bộ lọc. |
| Sai vị trí hoặc lệch chiều dài | Tỷ số điện tử, mất xung, cảm biến mark, E-CAM, trượt cơ khí hoặc encoder master. | Ghi lại sai số theo từng chu kỳ để xác định lỗi tích lũy hay ngẫu nhiên. |
| Mất truyền thông | Cáp mạng, termination, node, cấu hình master, nguồn control hoặc nhiễu điện. | Không thay driver trước khi kiểm tra cấu hình và trạng thái các trục khác. |
Với lỗi feedback, bài Servo Delta báo lỗi AL011 encoder giúp kiểm tra sâu hơn về cáp, motor và mạch nhận tín hiệu. Trường hợp liên quan Emergency Stop, có thể đối chiếu bài Servo Delta báo lỗi AL013. Nếu màn hình driver không sáng, cần tham khảo quy trình kiểm tra Servo Delta không lên nguồn.

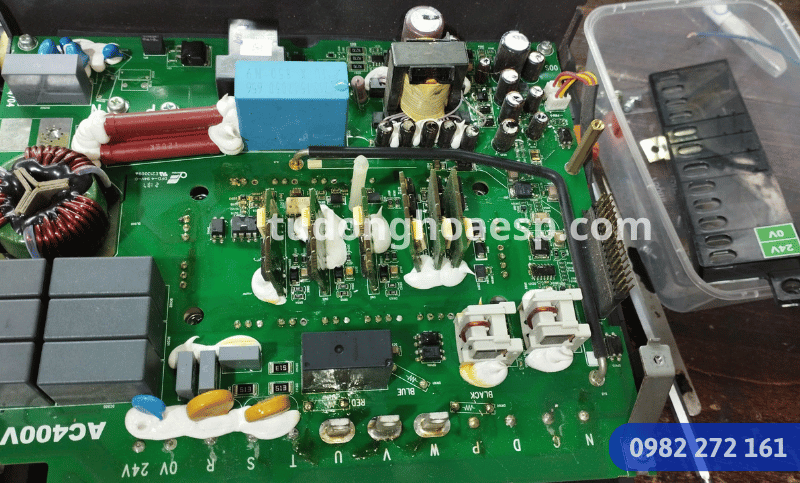

Quy Trình E.S.P Tiếp Nhận Và Kiểm Tra Servo Delta ASDA-A2
Đối với Driver Servo Delta ASDA-A2, quy trình kiểm tra nên đi theo phương pháp loại trừ. Kết quả sửa chữa và hạng mục cần thay thế chỉ được xác định sau khi đo kiểm thiết bị thực tế.
- Tiếp nhận model driver, motor, mã lỗi, hình ảnh tem và ứng dụng máy.
- Kiểm tra ngoại quan, dấu cháy, bụi dẫn điện, hơi ẩm, tụ phồng và giắc kết nối.
- Đo nguồn vào, DC Bus, nguồn điều khiển và tình trạng mạch nạp.
- Kiểm tra IGBT, mạch công suất, mạch kích và các linh kiện bảo vệ liên quan.
- Kiểm tra cổng encoder, tín hiệu feedback, board điều khiển và truyền thông.
- Đối chiếu parameter, cấu hình I/O, PR mode hoặc E-CAM khi có dữ liệu backup.
- Chạy thử có kiểm soát, theo dõi dòng, nhiệt, tín hiệu điều khiển và khả năng bám vị trí.
Nhà máy đang sử dụng đồng thời nhiều dòng Delta có thể tham khảo trang sửa chữa servo Delta để định hướng kiểm tra theo driver, motor, encoder và tình trạng máy.
Khi Nào Nên Sửa Và Khi Nào Nên Thay Servo ASDA-A2?
Quyết định sửa hay thay mới không chỉ phụ thuộc vào mức độ hư hỏng. Kỹ thuật cần cân nhắc khả năng tương thích với máy, dữ liệu parameter, thời gian dừng máy, tình trạng motor và khả năng mua đúng model.
| Phương án | Trường hợp nên cân nhắc | Điểm phải xác minh |
|---|---|---|
| Sửa chữa | Model khó thay thế, máy còn sử dụng ổn định, lỗi nằm ở nguồn, công suất hoặc board có khả năng phục hồi. | Tình trạng motor, encoder, cáp, parameter và nguyên nhân gốc gây hỏng. |
| Thay cùng model | Có sẵn driver đúng mã, cần khôi phục máy và hệ thống không cần thay đổi kiến trúc. | Firmware, phiên bản truyền thông, công suất, điện áp và dữ liệu parameter. |
| Nâng cấp dòng khác | ASDA-A2 không còn phù hợp với định hướng cải tạo hoặc cần đồng bộ lại hệ điều khiển. | PLC, motion controller, motor, cáp, kích thước lắp, chương trình và tiêu chuẩn an toàn. |
Thông Tin Cần Gửi Khi Tư Vấn Servo Delta ASDA-A2
Thông tin càng đầy đủ, quá trình khoanh vùng lỗi và xác nhận khả năng tương thích càng thuận lợi. Trước khi liên hệ kỹ sư, bộ phận bảo trì nên chuẩn bị:
- Ảnh rõ toàn bộ tem driver ASDA-A2.
- Ảnh tem motor ECMA đang kết nối.
- Mã lỗi hiển thị và video hiện tượng khi máy chạy.
- Ảnh các cổng CN1, CN2, cổng mạng và dây kết nối.
- Loại máy, chức năng của trục servo và chu kỳ vận hành.
- Hiện tượng xảy ra trước khi máy dừng.
- File parameter hoặc chương trình backup nếu có.
- Thông tin các thao tác đã thực hiện trước đó như reset, thay cáp hoặc thay motor.
Câu Hỏi Thường Gặp Về Servo Delta ASDA-A2
Tên Chính Xác Là Servo Delta ASD-A2 Hay ASDA-A2?
Tên dòng chính thức của Delta là ASDA-A2. “ASD-A2” là biến thể người dùng thường nhập khi tìm kiếm. Khi tra catalogue, manual, mua thiết bị hoặc gửi sửa, nên sử dụng đầy đủ mã ASDA-A2 trên tem driver.
Servo Delta ASDA-A2 Phù Hợp Với Ứng Dụng Nào?
ASDA-A2 phù hợp với máy đóng gói, dán nhãn, in, cấp liệu, cuộn, cắt quay và các cơ cấu cần định vị hoặc đồng bộ chuyển động chính xác. Cấu hình cụ thể phải được chọn theo tải, tốc độ, quán tính, controller và giao thức truyền thông của máy.
Có Thể Thay ASDA-B Hoặc ASDA-B2 Bằng ASDA-A2 Không?
Không nên thay trực tiếp chỉ vì công suất giống nhau. Cần đối chiếu motor, encoder, điện áp, cáp, kích thước, sơ đồ chân, phương thức điều khiển và parameter. Một số trường hợp phải thay đổi wiring hoặc chương trình điều khiển.
ASDA-A2 Báo Lỗi AL011 Nên Kiểm Tra Gì?
Cần kiểm tra cáp encoder, đầu nối, nguồn encoder, tình trạng motor và mạch nhận feedback trên driver. Không nên kết luận encoder motor hỏng ngay khi chưa loại trừ cáp, giắc hoặc nhiễu tín hiệu.
Servo Delta ASDA-A2 Không Lên Nguồn Nên Làm Gì?
Hãy kiểm tra nguồn vào, cầu chì, contactor và terminal bên ngoài trước. Nếu nguồn đúng nhưng driver không sáng hoặc đóng điện làm nhảy bảo vệ, không nên cấp nguồn nhiều lần; cần kiểm tra board nguồn, DC Bus và mạch công suất.
Cần Gửi Thông Tin Gì Cho E.S.P Khi Kiểm Tra ASDA-A2?
Khách hàng nên gửi ảnh tem driver, tem motor, mã lỗi, video hiện tượng, loại máy, ảnh wiring và file parameter nếu có. Những dữ liệu này giúp kỹ sư xác định đúng phiên bản, hướng kiểm tra và rủi ro liên quan trước khi tiếp nhận thiết bị.
Kết Luận
Servo Delta ASDA-A2 là dòng servo có khả năng điều khiển chuyển động chính xác, hỗ trợ encoder 20-bit, PR mode, E-CAM và nhiều phương thức truyền thông tùy phiên bản. Để lựa chọn hoặc thay thế đúng, kỹ thuật cần xác minh đầy đủ driver, motor, encoder, controller, tải cơ khí, sơ đồ an toàn và dữ liệu parameter.
Khi ASDA-A2 xuất hiện lỗi nguồn, encoder, truyền thông, rung, sai vị trí hoặc không nhận lệnh, không nên reset và thay linh kiện theo phỏng đoán. Hãy ghi lại model, mã lỗi, hình ảnh tem và hiện tượng thực tế, sau đó liên hệ E.S.P qua số 0982 272 161 để được định hướng kiểm tra phù hợp.
