Driver Servo Delta ASD-B3 là mã driver thuộc hệ AC Servo Delta ASDA-B3, được phát triển cho các máy cần điều khiển vị trí, tốc độ hoặc mô-men với phản hồi nhanh và khả năng tích hợp linh hoạt. Dòng B3 có dải công suất từ 100 W đến 3 kW, dùng encoder tuyệt đối 24-bit và có nhiều phiên bản điều khiển như xung, PR, RS-485, CANopen, DMCNET hoặc EtherCAT tùy mã đuôi. Vì vậy, khi chọn thiết bị không nên chỉ nhìn công suất mà phải đối chiếu đầy đủ mã driver, motor, nguồn cấp, loại lệnh, cáp, encoder và cấu hình PLC hoặc motion controller.
Nội dung dưới đây giúp kỹ thuật bảo trì, kỹ sư tự động hóa và bộ phận mua hàng đọc đúng mã, chọn đúng phiên bản và nhận biết các điểm cần kiểm tra trước khi thay thế.

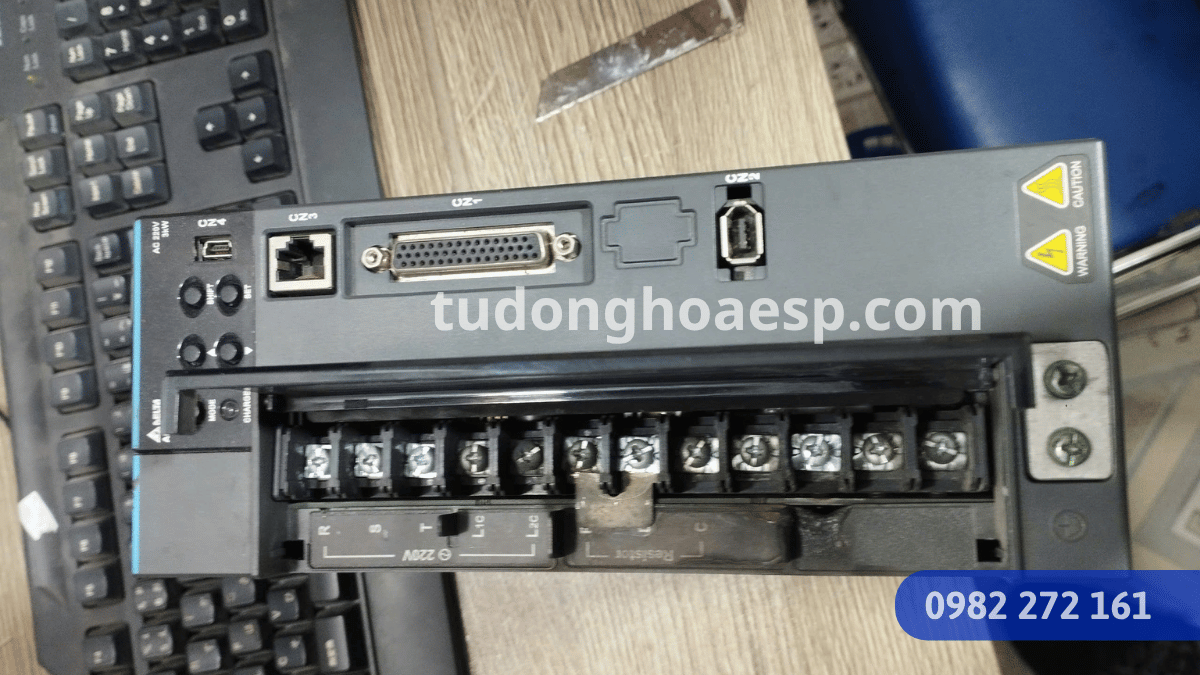

Driver Servo Delta ASD-B3 Là Gì?
ASDA-B3 là tên của toàn bộ hệ servo tiêu chuẩn gồm driver và motor, còn ASD-B3 là phần đầu của mã driver. Ví dụ, ASD-B3-0421-L là driver công suất 400 W thuộc series ASDA-B3. Cách gọi “Driver Servo Delta ASD-B3” vì vậy phù hợp khi người dùng đang tìm đúng bộ điều khiển công suất, nhưng khi đọc catalogue hoặc lựa chọn trọn bộ nên dùng tên ASDA-B3 để bao quát cả hệ thống.
Driver nhận lệnh từ PLC, CNC hoặc motion controller, sau đó điều khiển dòng điện cấp cho motor. Encoder gửi phản hồi vị trí và tốc độ về driver để tạo vòng điều khiển kín. Chỉ cần một thành phần không tương thích — chẳng hạn sai mã motor, sai loại cáp phản hồi, sai nguồn hoặc sai phương thức lệnh — hệ thống có thể không Servo ON, báo alarm hoặc chạy sai hành trình.
Thông Số Kỹ Thuật Tổng Quan Của Servo Delta ASDA-B3
ASDA-B3 được Delta xếp trong nhóm servo tiêu chuẩn cho ứng dụng đa dụng. Series nổi bật với băng thông đáp ứng tốc độ tối đa 3,1 kHz, encoder tuyệt đối 24-bit và nhiều lựa chọn giao tiếp. Các giá trị dưới đây là thông tin cấp series; khi chốt model cần kiểm tra catalogue, manual và tem thiết bị đúng phiên bản.
| Hạng mục | Thông tin tổng quan | Lưu ý khi chọn |
|---|---|---|
| Dải công suất | 100 W, 200 W, 400 W, 750 W, 1 kW, 1,5 kW, 2 kW và 3 kW | Chọn theo tải, quán tính, tốc độ, gia tốc và chu kỳ làm việc. |
| Nguồn cấp | Nhóm 220 V; số pha phụ thuộc công suất và mã model | Đọc đủ mã 21 hoặc 23, không suy đoán theo hình dáng. |
| Độ phân giải encoder | 24-bit, tương đương 16.777.216 xung trên một vòng | Kiểm tra loại motor, pin lưu vị trí và cách thiết lập absolute system. |
| Băng thông tốc độ | Tối đa 3,1 kHz theo thông số series | Hiệu quả thực tế còn phụ thuộc độ cứng cơ khí và tuning. |
| Chế độ điều khiển | Vị trí, tốc độ, mô-men; PR và các bus tùy phiên bản | Đối chiếu phương thức lệnh hiện tại của PLC hoặc controller. |
| Giao tiếp | USB, RS-485, CANopen, DMCNET hoặc EtherCAT tùy mã | Không phải mọi model đều có tất cả giao tiếp. |
| Điều kiện lắp đặt | Trong tủ điện, IP20; cần thông gió và kiểm soát nhiệt | Bố trí khe tản nhiệt, tiếp địa và chống nhiễu đúng kỹ thuật. |
So với các dòng tiêu chuẩn trước, B3 tập trung vào phản hồi nhanh, encoder tuyệt đối 24-bit, công cụ tuning và chống rung, thiết kế gọn cùng nhiều lựa chọn truyền thông. Hiệu quả thực tế vẫn phụ thuộc độ cứng cơ khí, tải và cách cài đặt hệ thống.
Cách Đọc Mã Driver Servo Delta ASD-B3
Một mã điển hình có dạng ASD-B3-0421-L. Mỗi nhóm ký tự thể hiện series, công suất, nguồn cấp và phiên bản chức năng. Đọc đúng toàn bộ mã giúp tránh trường hợp mua đúng công suất nhưng sai truyền thông hoặc sai nguồn.
| Thành phần | Ý nghĩa | Ví dụ |
|---|---|---|
| ASD | AC Servo Drive | Bộ điều khiển servo AC |
| B3 | Series B3 | Thuộc hệ ASDA-B3 |
| 04 | Mã công suất | 04 tương ứng 400 W |
| 21 | Nguồn 220 V một pha hoặc ba pha theo dải model | Thường gặp ở nhóm công suất đến 1,5 kW |
| 23 | Nguồn 220 V ba pha | Thường dùng cho 2 kW và 3 kW |
| L / M / F / E | Mã phiên bản chức năng và giao tiếp | Lệnh xung, RS-485, CANopen, DMCNET hoặc EtherCAT tùy loại |
Phân Biệt Các Phiên Bản L, M, F Và E
Mã đuôi quyết định phương thức điều khiển và truyền thông mà driver hỗ trợ. Đây là tiêu chí quan trọng ngang với công suất. Một model EtherCAT không thể được thay bằng model lệnh xung nếu không thay đổi kiến trúc điều khiển, chương trình và dây nối của máy.
| Phiên bản | Định hướng chức năng | Ứng dụng phù hợp |
|---|---|---|
| L | Lệnh xung, PR, RS-485 và điều khiển analog | Máy đơn trục, PLC phát xung, thay thế hệ điều khiển truyền thống. |
| M | PR, analog và CANopen | Hệ điều khiển dùng mạng CANopen hoặc yêu cầu cấu hình vị trí nội. |
| F | PR, analog và DMCNET | Máy CNC hoặc hệ điều khiển Delta dùng bus DMCNET. |
| E | PR, analog và EtherCAT | Dây chuyền nhiều trục cần đồng bộ nhanh, giảm dây điều khiển. |
Cách Chọn Driver Servo Delta ASD-B3 Đúng Nhu Cầu
Quy trình chọn nên bắt đầu từ tải và kiến trúc điều khiển, sau đó mới chốt mã driver. Nếu đang thay thế trên máy có sẵn, dữ liệu quan trọng nhất là tem driver cũ, tem motor, sơ đồ điện và bản backup parameter.
- Xác định tải cơ khí: mô-men, tốc độ, quán tính, hành trình, gia tốc, thời gian dừng và tần suất chu kỳ.
- Đối chiếu motor: mã ECM-B3 hoặc motor tương thích, công suất, tốc độ, quán tính, có thắng hay không và kiểu trục.
- Kiểm tra nguồn: điện áp, số pha, CB, contactor, nguồn điều khiển và phương án xả năng lượng tái sinh.
- Chọn phương thức lệnh: pulse train, PR, analog, CANopen, DMCNET hoặc EtherCAT.
- Kiểm tra I/O an toàn: Servo ON, limit thuận/nghịch, emergency stop, alarm reset, brake và home sensor.
- Xác nhận cáp: cáp động lực, cáp encoder, đầu nối CN1 và cáp bus phải đúng pinout, chiều dài và tiêu chuẩn chống nhiễu.
- Lưu parameter: backup toàn bộ cài đặt trước khi tháo driver cũ hoặc thực hiện tuning.
Lưu ý: Không tăng công suất driver chỉ để xử lý hiện tượng quá tải. Nếu tải cơ khí bị kẹt, thắng không nhả, bạc đạn hỏng, vít me lệch hoặc thông số gain sai, model lớn hơn vẫn có thể báo lỗi và làm thay đổi khả năng bảo vệ của hệ thống.
Khi cần xem thêm dòng tiêu chuẩn thế hệ trước, bạn có thể tham khảo bài Driver Servo Delta ASD-B2. Với hệ điều khiển nâng cao hơn, bài Servo Delta ASDA-A2 giúp đối chiếu định hướng ứng dụng và chức năng.
Ứng Dụng Phù Hợp Của Servo Delta B3
Servo Delta ASDA-B3 phù hợp với máy cần độ lặp lại tốt, thời gian đáp ứng ngắn và khả năng mở rộng từ đơn trục đến nhiều trục. Việc chọn ứng dụng vẫn phải dựa trên yêu cầu thực tế của cơ cấu, không chỉ dựa trên tên ngành.
- Máy đóng gói, dán nhãn, cắt theo chiều dài và cấp liệu định vị.
- Máy CNC, máy công cụ, bàn trượt, vít me và cơ cấu thay dao.
- Máy in, dệt, cuộn – xả cuộn và cơ cấu kiểm soát lực căng.
- Robot công nghiệp, gắp đặt, phân loại và kho tự động.
- Dây chuyền điện tử, bán dẫn và thiết bị lắp ráp tốc độ cao.
- Thiết bị y tế hoặc máy chuyên dụng cần chuyển động ổn định và chính xác.
So Sánh Nhanh ASDA-B3 Với B2 Và A2
B3 không chỉ là một mã thay thế cơ học cho B2 hoặc A2. Mỗi series có định hướng, encoder, chức năng và cách kết nối khác nhau. Việc chuyển đổi cần đánh giá cả motor, cáp, đầu nối, parameter và chương trình điều khiển.
- ASDA-B2: dòng servo tiêu chuẩn thế hệ trước, phù hợp nhiều máy đơn trục dùng lệnh xung hoặc analog.
- ASDA-A2: dòng nâng cao với nhiều chức năng chuyển động và phiên bản truyền thông hơn.
- ASDA-B3: dòng tiêu chuẩn thế hệ mới, sử dụng encoder tuyệt đối 24-bit, băng thông tối đa 3,1 kHz và có lựa chọn EtherCAT.
Không nên kết luận B3 có thể thay trực tiếp cho B2 hoặc A2. Việc nâng cấp phải kiểm tra motor, cáp, đầu nối, nguồn, I/O, truyền thông và parameter.
Các Lỗi Thường Gặp Khi Vận Hành Driver ASD-B3
Khi driver báo alarm hoặc motor không chạy, mã lỗi chỉ là điểm bắt đầu. Kỹ thuật cần ghi lại alarm, trạng thái I/O, thời điểm lỗi, tải máy và các thay đổi vừa thực hiện. Không xóa lỗi liên tục hoặc thay linh kiện trước khi đo kiểm.
| Hiện tượng | Nhóm cần kiểm tra | Hướng xử lý ban đầu |
|---|---|---|
| Driver không lên nguồn | Nguồn vào, CB, contactor, terminal, board nguồn | Cô lập điện, đo nguồn và kiểm tra dấu cháy trước khi cấp lại. |
| Có nguồn nhưng motor không chạy | Servo ON, alarm, limit, brake, lệnh vị trí và liên động PLC | Theo dõi monitor và I/O thay vì chỉ đo dây động lực. |
| Báo lỗi encoder | Cáp phản hồi, đầu nối, motor, pin absolute, nhiễu | Kiểm tra giắc, shield, tiếp địa và mã motor trước khi thay encoder. |
| Quá dòng hoặc quá tải | Kẹt cơ khí, thắng, gia tốc, quán tính, motor và tầng công suất | Tách tải nếu an toàn, kiểm tra dòng và tình trạng cơ cấu. |
| Quá áp khi giảm tốc | Thời gian decel, tải quán tính, điện trở tái sinh, nguồn | Không reset liên tục; kiểm tra năng lượng tái sinh và cấu hình điện trở. |
| Rung, hú hoặc định vị lâu | Gain, notch filter, độ rơ, khớp nối, vít me và độ cứng máy | Sửa lỗi cơ khí trước, sau đó mới tuning và chống cộng hưởng. |
| Mất truyền thông | Địa chỉ, baud rate, node, cáp bus, terminator, mapping | Kiểm tra topology và cấu hình controller theo đúng loại mạng. |
Bạn có thể tham khảo thêm các bài chuyên sâu về Servo Delta không chạy motor, Servo Delta không lên nguồn và Servo Delta báo lỗi encoder AL011. Với thiết bị ASDA-B đời cũ, bài sửa chữa driver Servo Delta ASDA-B giúp phân tách đúng series trước khi xử lý.
Cảnh báo an toàn: Driver servo có DC Bus điện áp cao và có thể còn điện tích sau khi ngắt nguồn. Chỉ đo kiểm, tháo lắp hoặc thay linh kiện khi người thực hiện có chuyên môn, dụng cụ phù hợp và tuân thủ thời gian xả điện theo manual.
Khi Nào Nên Sửa, Thay Mới Hoặc Nhờ Kỹ Sư Kiểm Tra?
Nên ưu tiên kiểm tra kỹ thuật khi driver mất nguồn, báo lỗi lặp lại, có mùi khét, nổ linh kiện, lỗi encoder không ổn định, quá dòng khi vừa Servo ON hoặc mất truyền thông sau sự cố điện. Quyết định sửa hay thay phụ thuộc mức hư hỏng, tình trạng motor và cáp, khả năng backup parameter, yêu cầu dừng máy và tính sẵn có của model tương thích.
Để kỹ sư khoanh vùng nhanh, nên chuẩn bị ảnh tem driver, ảnh tem motor, mã alarm, video hiện tượng, sơ đồ đấu nối, thông tin máy và file parameter nếu có. Trường hợp đang lập mới hoặc cải tạo dây chuyền, có thể xem thêm nhóm cung cấp thiết bị tự động hóa và dịch vụ sửa chữa biến tần servo để định hướng thiết bị hoặc phương án kiểm tra phù hợp.
Câu Hỏi Thường Gặp Về Driver Servo Delta ASD-B3
ASD-B3 và ASDA-B3 có phải là một dòng không?
ASDA-B3 là tên toàn bộ series servo gồm driver và motor, còn ASD-B3 là tiền tố mã của driver. Ví dụ ASD-B3-0421-L là driver 400 W thuộc hệ Servo Delta ASDA-B3.
Driver Servo Delta B3 có những công suất nào?
Dòng B3 có các cấp 100 W, 200 W, 400 W, 750 W, 1 kW, 1,5 kW, 2 kW và 3 kW. Việc chọn model phải dựa trên tải, motor tương thích, nguồn cấp và phương thức điều khiển.
ASD-B3 có thay trực tiếp cho ASD-B2 hoặc ASDA-A2 được không?
Không nên mặc định thay trực tiếp. Cần kiểm tra motor, encoder, cáp, đầu nối, nguồn, kiểu lệnh, truyền thông, I/O và parameter. Một số trường hợp nâng cấp còn phải sửa sơ đồ điện và chương trình PLC hoặc motion controller.
Phiên bản nào của ASDA-B3 hỗ trợ EtherCAT?
Phiên bản có mã đuôi E được định hướng cho EtherCAT. Trước khi đặt hàng vẫn cần kiểm tra toàn bộ mã model, công suất, nguồn cấp, controller và cấu hình mạng của máy.
Tại sao driver có nguồn nhưng motor B3 không chạy?
Nguyên nhân có thể nằm ở Servo ON, limit, emergency stop, brake, alarm, lệnh vị trí, mapping truyền thông, cáp encoder hoặc liên động PLC. Cần xem monitor và trạng thái I/O trước khi kết luận driver hoặc motor bị hỏng.
Cần gửi thông tin gì để kỹ sư kiểm tra nhanh?
Nên gửi ảnh tem driver, tem motor, mã alarm, ảnh đầu nối, video hiện tượng, thông tin ứng dụng máy và file parameter nếu có. Các dữ liệu này giúp phân biệt lỗi nguồn, encoder, motor, cáp, cơ khí hoặc cấu hình điều khiển.
Driver Servo Delta ASD-B3 cần được chọn đồng bộ với motor, encoder, cáp, nguồn và controller. Hãy backup parameter và đối chiếu manual đúng model trước khi đấu nối hoặc vận hành.
