Servo Delta không chạy motor là lỗi thường gặp trên máy đóng gói, máy CNC, máy cắt, băng tải định vị, máy in, máy dán nhãn và nhiều dây chuyền dùng driver Delta ASDA. Trường hợp này có thể xảy ra dù driver vẫn lên nguồn, màn hình vẫn sáng, không báo lỗi rõ ràng nhưng motor không quay, không giữ trục hoặc không nhận lệnh từ PLC/CNC. Để xử lý đúng, kỹ thuật cần kiểm tra theo chuỗi nguyên nhân: nguồn cấp, trạng thái Servo ON, tín hiệu điều khiển, dây CN1, driver, motor, thắng từ, encoder và cơ khí tải.
Bài viết dưới đây hướng dẫn cách kiểm tra driver servo Delta, motor và encoder theo hướng thực tế tại nhà máy. Nội dung phù hợp cho đội bảo trì muốn khoanh vùng lỗi trước khi gửi thiết bị đi sửa hoặc cần E.S.P hỗ trợ kiểm tra chuyên sâu để giảm thời gian dừng máy.

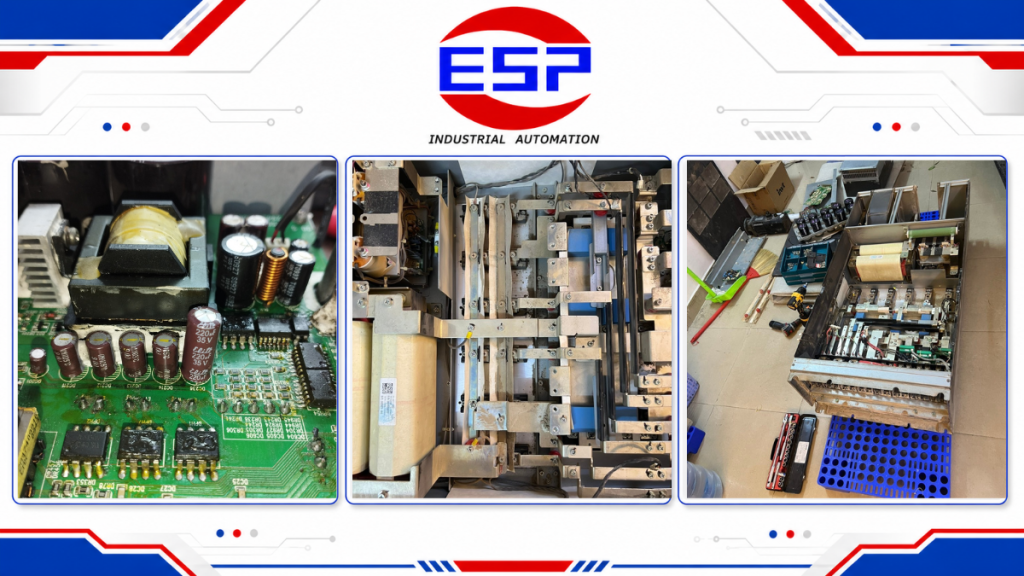

Hình ảnh minh họa: Quy trình kiểm tra, sửa chữa Driver và Motor Servo chuyên nghiệp tại E.S.P.Servo Delta Không Chạy Motor Là Lỗi Gì?
Servo Delta không chạy motor là tình trạng driver đã cấp nguồn nhưng trục servo không quay theo lệnh, không giữ vị trí, không JOG được hoặc chỉ nhích nhẹ rồi dừng. Lỗi này không nên kết luận ngay là hư motor, vì phần lớn trường hợp cần kiểm tra đồng thời driver, dây điều khiển, tín hiệu enable, encoder và tải cơ khí.
Với hệ servo, driver chỉ cho motor chạy khi các điều kiện an toàn và điều khiển đã đúng: nguồn động lực ổn định, không có alarm khóa, Servo ON hợp lệ, chế độ điều khiển đúng, tín hiệu lệnh có vào driver, encoder phản hồi được và motor không bị kẹt tải. Vì vậy, cách kiểm tra hiệu quả nhất là đi từ ngoài vào trong, tránh tháo driver hoặc thay motor khi chưa xác định nguyên nhân.
Dấu Hiệu Thường Gặp Khi Servo Delta Không Quay
Mỗi máy có cách hiển thị lỗi khác nhau. Có máy báo alarm trên driver, có máy chỉ báo lỗi trên HMI, cũng có trường hợp PLC đang khóa lệnh nên driver không hiện lỗi. Kỹ thuật nên ghi nhận đầy đủ hiện tượng trước khi đo kiểm.
- Driver Delta có nguồn, màn hình sáng nhưng motor không quay khi chạy máy.
- Motor không giữ trục, quay tay nhẹ hoặc có tiếng rung bất thường.
- Motor giữ trục nhưng không nhận lệnh chạy từ PLC, board CNC hoặc bộ phát xung.
- Servo chỉ nhích một đoạn rồi dừng, báo quá tải, quá dòng hoặc lỗi vị trí.
- Driver báo lỗi encoder, lỗi emergency stop, lỗi quá tải hoặc lỗi truyền thông.
- Motor nóng nhanh, kẹt cơ khí, thắng từ không nhả hoặc dây motor có dấu hiệu cháy sém.
Nếu thiết bị thuộc dòng ASDA-B, ASDA-B2, ASDA-A2, ASDA-A3 hoặc các dòng Delta khác, tên chân, tham số và cách hiển thị trạng thái có thể khác nhau. Khi kiểm tra cần đối chiếu đúng model driver, mã motor và sơ đồ đấu dây gốc của máy.
Bảng Nguyên Nhân Servo Delta Không Chạy Motor Và Cách Kiểm Tra Nhanh
Bảng dưới đây giúp khoanh vùng nhanh lỗi motor servo Delta không quay theo từng nhóm nguyên nhân. Đây là bước nên thực hiện trước khi kết luận hư driver hoặc thay motor.
| Nhóm Nguyên Nhân | Dấu Hiệu | Hướng Kiểm Tra |
|---|---|---|
| Nguồn cấp driver | Driver chập chờn, báo undervoltage, không ready | Đo nguồn điều khiển, nguồn động lực, cầu chì, contactor, relay an toàn. |
| Servo ON/Enable chưa hợp lệ | Driver lên nguồn nhưng không giữ trục hoặc không ready | Kiểm tra tín hiệu SON, emergency stop, limit, interlock và chân CN1. |
| Không có lệnh chạy | Servo giữ trục nhưng không quay | Kiểm tra xung PULSE/DIR, analog, truyền thông hoặc lệnh từ PLC/CNC. |
| Sai tham số/chế độ điều khiển | Có lệnh nhưng tốc độ, chiều quay hoặc hành trình sai | Backup tham số, kiểm tra mode vị trí/tốc độ/moment, tỷ số điện tử và limit. |
| Motor hoặc thắng từ | Motor ù, rung, nóng, không nhả trục | Kiểm tra dây U/V/W, điện trở cuộn dây, cách điện, thắng từ 24VDC và tải cơ khí. |
| Encoder/cáp feedback | Báo lỗi encoder, chạy giật, mất vị trí | Kiểm tra giắc encoder, dây đứt ngầm, nhiễu, pin absolute nếu có và phản hồi vị trí. |
Cách Kiểm Tra Driver Servo Delta Khi Motor Không Chạy
Driver là điểm trung tâm của hệ servo. Khi driver servo Delta không chạy, cần kiểm tra cả phần nguồn, trạng thái ready, alarm, tham số và khả năng xuất công suất ra motor. Không nên chỉ nhìn màn hình driver sáng rồi kết luận driver còn tốt.
Kiểm tra nguồn điều khiển và nguồn động lực
Hãy kiểm tra điện áp cấp vào driver theo đúng tem máy, cầu chì, contactor, relay an toàn, đầu cos, domino và dây nguồn. Một số lỗi chỉ xuất hiện khi máy bắt đầu chạy vì nguồn sụt áp, tiếp điểm contactor cháy xém hoặc dây nguồn lỏng. Nếu driver báo lỗi nguồn, cần xử lý nguồn trước khi kiểm tra motor.
Kiểm tra trạng thái Servo Ready và Alarm
Nếu driver đang có alarm, hệ servo thường không cho chạy cho đến khi lỗi được reset đúng cách. Kỹ thuật cần ghi lại mã lỗi, thời điểm lỗi xuất hiện và điều kiện máy đang chạy. Với các lỗi như encoder, quá tải, quá dòng, quá áp hoặc emergency stop, không nên reset lặp lại nhiều lần vì có thể làm hỏng thêm IGBT, board công suất hoặc motor.
Kiểm tra tham số và chế độ điều khiển
Servo Delta có thể chạy theo chế độ vị trí, tốc độ, moment hoặc truyền thông tùy cấu hình máy. Nếu thay driver, reset tham số hoặc nạp sai file, motor có thể không chạy dù dây điện đúng. Trước khi thay đổi tham số, nên backup toàn bộ cấu hình. Nếu cần kiểm tra sâu dòng ASDA-B, có thể tham khảo dịch vụ sửa driver Servo Delta ASDA-B để tránh mất dữ liệu cài đặt gốc.
Kiểm Tra Tín Hiệu Điều Khiển, CN1, PLC Và Servo ON
Nhiều trường hợp servo Delta không nhận lệnh không phải do hư driver mà do tín hiệu từ PLC, board CNC, công tắc hành trình, emergency stop hoặc dây CN1 bị đứt. Đây là nhóm lỗi dễ bị bỏ sót khi chỉ kiểm tra phần công suất.
- Kiểm tra tín hiệu Servo ON/Enable có được cấp đúng mức logic hay không.
- Kiểm tra emergency stop, limit thuận/nghịch, relay an toàn và các interlock trên máy.
- Kiểm tra dây CN1 có lỏng giắc, oxy hóa chân, hàn nguội hoặc đứt ngầm không.
- Kiểm tra PLC có xuất lệnh xung, chiều, analog hoặc truyền thông đúng thời điểm không.
- Kiểm tra HMI có đang khóa chế độ Auto/Manual, chưa home máy hoặc chưa đủ điều kiện chạy không.
Nếu máy dùng PLC điều khiển nhiều trục, hãy so sánh trạng thái input/output giữa trục lỗi và trục đang chạy bình thường. Cách này giúp phát hiện nhanh lỗi dây, lỗi output PLC hoặc lỗi tham số không đồng nhất. Với dây chuyền cần cải tạo hoặc kiểm tra lại tủ điều khiển, có thể tham khảo thêm nhóm tủ điều khiển PLC của E.S.P.
Hình ảnh minh họa: Kỹ sư E.S.P kiểm tra bo mạch điều khiển và đo kiểm tín hiệu xung lệnh CN1 khi hệ thống Servo Delta gặp sự cố không chạy motor.Kiểm Tra Motor Servo Delta, Thắng Từ Và Dây U/V/W
Khi driver đã ready và có lệnh chạy nhưng motor vẫn không quay, cần kiểm tra cụm motor. Motor servo có thể bị kẹt bạc đạn, cháy cuộn dây, chạm vỏ, hỏng thắng từ hoặc sai thứ tự dây U/V/W sau khi tháo lắp.
Kiểm tra thắng từ trên motor
Một số motor servo Delta có thắng từ để giữ trục khi dừng. Nếu thắng không nhả, motor có thể ù, rung, báo quá tải hoặc không quay dù driver đã cấp lệnh. Cần kiểm tra nguồn cấp thắng, relay điều khiển thắng, dây thắng và tiếng nhả cơ khí khi cấp điện. Không nên cố chạy nếu thắng đang kẹt vì dễ làm nóng cuộn dây và hư driver.
Kiểm tra dây động lực U/V/W
Dây U/V/W cần đấu đúng thứ tự theo driver và motor. Nếu sai pha, lỏng giắc hoặc chạm đất, servo có thể rung mạnh, báo quá dòng hoặc không khởi động. Khi đo kiểm, cần ngắt nguồn an toàn, chờ xả điện theo khuyến cáo của thiết bị và dùng đồng hồ phù hợp để kiểm tra thông mạch, cách điện, dấu cháy và đầu cos.
Kiểm tra tải cơ khí
Không ít trường hợp motor không quay do vít me kẹt, bạc đạn khô, hộp số nặng, băng tải quá tải hoặc cơ cấu bị vướng. Trước khi kết luận sửa servo Delta không chạy motor, nên tách tải nếu điều kiện an toàn cho phép, quay kiểm tra cơ khí và so sánh lực cản với trạng thái bình thường của máy.
Kiểm Tra Encoder Servo Delta Và Cáp Feedback
Encoder là bộ phận phản hồi vị trí/tốc độ từ motor về driver. Khi encoder servo Delta lỗi, driver có thể báo alarm, motor giật, mất vị trí, chạy sai hành trình hoặc không cho Servo ON. Đây là nhóm lỗi cần đo kiểm cẩn thận vì dây encoder nhỏ, dễ đứt ngầm và nhạy với nhiễu.
- Kiểm tra giắc encoder tại motor và driver có lỏng, lệch chân, oxy hóa hoặc gãy khóa không.
- Kiểm tra cáp encoder có bị kéo căng, gập, dập, dầu thấm hoặc đi chung với dây động lực gây nhiễu không.
- Kiểm tra pin encoder absolute nếu hệ thống dùng encoder tuyệt đối và có cảnh báo pin yếu.
- Kiểm tra phản hồi vị trí trên driver/phần mềm khi xoay trục bằng tay trong điều kiện an toàn.
- Không nối tạm dây encoder tùy tiện nếu chưa có sơ đồ vì sai chân có thể làm hư board feedback.
Nếu lỗi xuất hiện sau khi thay motor, thay cáp hoặc di chuyển máy, ưu tiên kiểm tra lại mã motor, tương thích driver, cáp encoder và cấu hình feedback. Với máy đã chạy lâu năm, cáp encoder đứt ngầm tại đoạn gần đầu giắc là nguyên nhân khá phổ biến.
Khi Nào Cần Sửa Driver, Motor Hoặc Encoder Servo Delta?
Sau khi đã kiểm tra nguồn, tín hiệu điều khiển và cơ khí, nếu lỗi vẫn còn, thiết bị cần được kiểm tra chuyên sâu bằng thiết bị đo, tải giả hoặc bộ test phù hợp. Không nên thay linh kiện theo cảm tính vì chi phí driver, motor và thời gian dừng máy thường cao.
| Bộ Phận Cần Kiểm Tra | Dấu Hiệu Nên Gửi Sửa | Lưu Ý |
|---|---|---|
| Driver | Không ready, lỗi lặp lại, không xuất công suất, báo quá dòng dù không tải. | Cần kiểm tra board nguồn, IGBT, board điều khiển, tín hiệu gate và tham số. |
| Motor | Nóng nhanh, chạm vỏ, bạc đạn kêu, thắng từ kẹt, cuộn dây bất thường. | Cần đo cách điện, kiểm tra thắng, vòng bi và tình trạng đầu cáp. |
| Encoder | Báo lỗi feedback, mất vị trí, chạy giật hoặc không đọc được vị trí. | Cần kiểm tra cáp, giắc, nguồn encoder và tín hiệu phản hồi đúng dòng motor. |
Nếu nhà máy đang dùng nhiều thiết bị truyền động, nên gom lỗi về cùng nhóm để tối ưu kiểm tra: servo Delta, servo Yaskawa, biến tần Delta, biến tần cẩu trục hoặc các trục điều khiển từ PLC. E.S.P hiện định hướng chuyên sâu nhóm dịch vụ sửa chữa biến tần servo cho doanh nghiệp sản xuất, kỹ thuật bảo trì và dây chuyền công nghiệp.

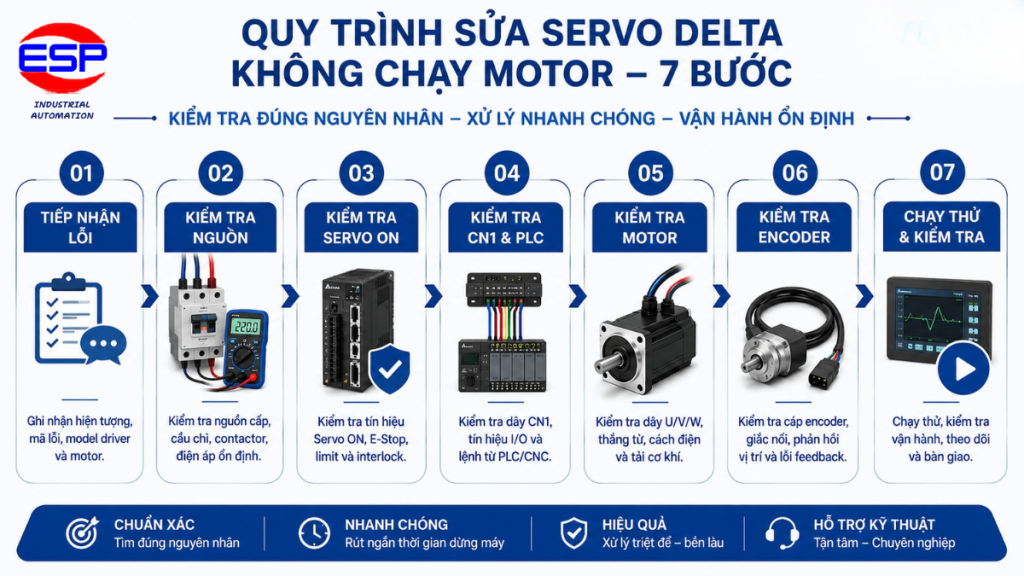

Quy Trình E.S.P Kiểm Tra Servo Delta Không Chạy Motor
Với lỗi không chạy motor, quy trình kiểm tra cần đủ dữ liệu hiện trường và kiểm tra bàn kỹ thuật. E.S.P ưu tiên xác định nguyên nhân thật trước khi đề xuất sửa driver, motor hoặc encoder, hạn chế thay thế linh kiện không cần thiết.
- Tiếp nhận model driver, model motor, mã lỗi, hình ảnh tem máy và mô tả hiện tượng.
- Kiểm tra nguồn cấp, alarm, trạng thái Servo ON, điều kiện interlock và tín hiệu điều khiển.
- Backup tham số nếu driver còn truy cập được để tránh mất cấu hình máy.
- Đo kiểm board nguồn, board điều khiển, IGBT, cổng CN1 và mạch feedback encoder.
- Kiểm tra motor, dây U/V/W, thắng từ, encoder và cáp kết nối nếu khách gửi kèm.
- Sửa chữa hoặc thay linh kiện phù hợp sau khi xác định lỗi.
- Chạy thử, kiểm tra phản hồi, hướng dẫn kỹ thuật nhà máy các điểm cần lưu ý khi lắp lại.
Quy trình kiểm tra Servo Delta nên gồm driver, motor, encoder, tín hiệu PLC và điều kiện tải.
FAQ Về Servo Delta Không Chạy Motor
Servo Delta lên nguồn nhưng motor không quay là do đâu?
Nguyên nhân thường gặp gồm chưa có Servo ON, emergency stop đang khóa, PLC chưa xuất lệnh, sai tham số chế độ chạy, lỗi encoder, dây U/V/W lỏng, thắng từ không nhả hoặc driver bị lỗi công suất. Cần kiểm tra theo thứ tự để tránh thay sai linh kiện.
Motor servo Delta giữ trục nhưng không chạy có phải hư motor không?
Chưa chắc. Nếu motor vẫn giữ trục, driver có thể đã Servo ON nhưng chưa nhận lệnh chạy từ PLC/CNC hoặc đang sai mode điều khiển. Cần kiểm tra tín hiệu xung, chiều, analog, truyền thông và điều kiện interlock trước khi kết luận hư motor.
Có nên reset tham số Servo Delta khi motor không chạy?
Không nên reset tham số khi chưa backup. Nhiều máy dùng tỷ số điện tử, limit, mode chạy và mapping input/output riêng. Reset sai có thể làm mất cấu hình, khiến máy không chạy đúng hành trình hoặc khó khôi phục cài đặt ban đầu.
Lỗi encoder có làm Servo Delta không chạy motor không?
Có. Encoder lỗi hoặc cáp feedback đứt ngầm có thể khiến driver không xác định được vị trí motor, gây alarm, chạy giật hoặc không cho Servo ON. Cần kiểm tra giắc encoder, dây feedback, nguồn encoder và tín hiệu phản hồi theo đúng model.
E.S.P có hỗ trợ kiểm tra Servo Delta tại khu vực nào?
E.S.P định hướng hỗ trợ nhóm khách hàng nhà máy tại TP.HCM, Củ Chi, Bình Dương, Đồng Nai, Long An, Tây Ninh và các khu công nghiệp lân cận. Với lỗi cần xử lý nhanh, khách hàng nên gửi model, mã lỗi và hình ảnh tem thiết bị để kỹ thuật kiểm tra trước.
Kết Luận
Servo Delta không chạy motor cần được kiểm tra đồng bộ từ driver, tín hiệu điều khiển, motor, encoder đến tải cơ khí; không nên vội reset tham số hoặc thay linh kiện khi chưa xác định nguyên nhân. Nếu cần kiểm tra chuyên sâu, hãy gửi model, mã lỗi và hình ảnh thiết bị cho ESP để được kỹ thuật hỗ trợ định hướng xử lý phù hợp.
