Khi servo báo quá tải dù tải nhẹ, không nên kết luận ngay rằng motor thiếu công suất hoặc driver đã hỏng. Driver servo không đánh giá tải chỉ bằng trọng lượng sản phẩm mà dựa trên dòng điện, mô-men yêu cầu, sai lệch vị trí, gia tốc và thời gian hệ thống phải duy trì lực. Vì vậy, một bàn trượt nhỏ vẫn có thể khiến servo overload nếu thắng chưa nhả, vít me bị bó, gia tốc quá lớn, quán tính không phù hợp hoặc tín hiệu encoder bất thường.
Hướng kiểm tra phù hợp là ghi lại thời điểm phát sinh alarm, theo dõi dòng hoặc tỉ lệ tải trên monitor, kiểm tra cơ khí khi đã cô lập nguồn an toàn, sau đó mới đánh giá parameter, cáp, motor và driver. Không nên reset liên tục hoặc tăng giới hạn mô-men để ép máy chạy, vì thao tác này có thể che mất nguyên nhân thực tế và làm motor, thắng hoặc tầng công suất nóng hơn.
Tóm tắt nhanh: Tám nhóm nguyên nhân cần ưu tiên gồm thắng motor không nhả, cơ khí tăng ma sát, profile tăng giảm tốc quá gắt, tải quán tính không phù hợp, tuning gây dao động, sai cấu hình motor-driver, lỗi tín hiệu encoder và bất thường tại motor, cáp động lực hoặc tầng công suất.
Servo Báo Quá Tải Dù Tải Nhẹ Có Nghĩa Là Gì?
Hiện tượng này xảy ra khi driver kích hoạt bảo vệ overload dù cơ cấu máy, sản phẩm hoặc vật được di chuyển không có biểu hiện quá nặng. Điều cần lưu ý là “tải nhẹ” thường chỉ là đánh giá bên ngoài. Servo còn phải tạo mô-men để thắng quán tính, ma sát, trọng lực, lực căng, độ lệch cơ khí và sai số giữa lệnh điều khiển với tín hiệu phản hồi.
Mã alarm và điều kiện kích hoạt khác nhau giữa từng hãng, series và model. Vì vậy, bộ phận bảo trì cần đối chiếu manual đúng driver thay vì áp dụng mã lỗi của thiết bị khác. Quan trọng hơn, cần xác định lỗi xuất hiện khi Servo ON, khi tăng tốc, tại một vị trí nhất định hay sau một khoảng thời gian vận hành.
| Thời điểm báo quá tải | Nhóm nguyên nhân nên ưu tiên | Dữ liệu cần ghi lại |
|---|---|---|
| Ngay khi Servo ON | Thắng chưa nhả, motor hoặc cáp chạm chập, sai model motor, lỗi phản hồi | Mã alarm, trạng thái brake, dòng tức thời, tiếng rung hoặc tiếng ù |
| Khi bắt đầu tăng tốc | Gia tốc lớn, quán tính cao, cơ khí nặng, giới hạn mô-men thấp | Tốc độ đặt, thời gian tăng tốc, torque monitor, vị trí xảy ra lỗi |
| Chỉ lỗi tại một vị trí | Ray trượt, vít me, xích, khớp nối hoặc cơ cấu bị bó cục bộ | Tọa độ lỗi, chiều chuyển động, trạng thái tải và tiếng cơ khí |
| Chạy một thời gian mới lỗi | Nhiệt motor, thắng nóng, bạc đạn, chu kỳ làm việc hoặc driver suy giảm | Thời gian chạy, nhiệt độ, tần suất chu kỳ, dòng trung bình |
8 Nguyên Nhân Servo Báo Quá Tải Dù Tải Cơ Khí Nhẹ
Các nguyên nhân dưới đây cần được kiểm tra theo điều kiện thực tế của máy. Không nên thay driver hoặc tăng công suất servo trước khi loại trừ các vấn đề về thắng, truyền động cơ khí, parameter và tín hiệu phản hồi.

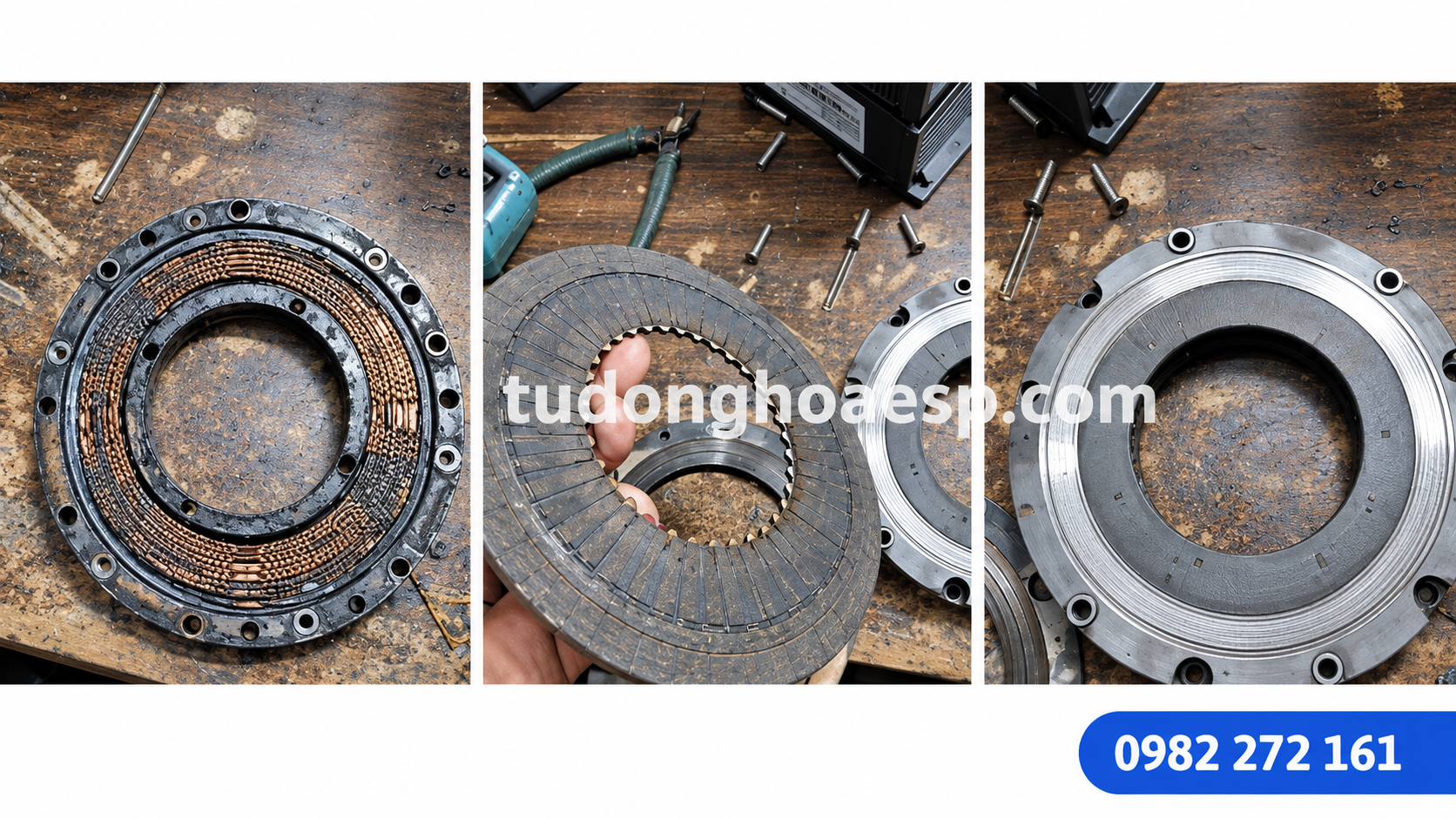

1. Thắng Motor Servo Không Nhả Hoàn Toàn
Motor servo có thắng thường được dùng cho trục đứng, nâng hạ hoặc cơ cấu cần giữ vị trí khi mất điện. Nếu nguồn thắng không đủ, relay đóng chậm, dây thắng lỏng hoặc bề mặt phanh bị kẹt, motor phải tạo mô-men để kéo thắng trong suốt quá trình chạy. Tải bên ngoài có thể nhẹ nhưng dòng motor vẫn tăng nhanh.
Dấu hiệu thường gặp là motor ù, rung, chạy chậm, nóng nhanh hoặc chỉ lỗi theo một chiều. Kỹ thuật cần kiểm tra đúng điện áp và trình tự nhả thắng theo sơ đồ máy. Không cấp thử nguồn tùy ý vào cuộn thắng khi chưa xác định thông số và cực đấu dây. Trường hợp motor không quay rõ ràng hơn có thể đối chiếu thêm bài servo Delta không chạy motor.
2. Vít Me, Ray Trượt, Bạc Đạn Hoặc Khớp Nối Bị Bó
Một cơ cấu có khối lượng nhỏ vẫn có thể tạo tải lớn nếu vít me thiếu bôi trơn, ray trượt lệch, bạc đạn hỏng, dây đai căng quá mức hoặc khớp nối lắp lệch tâm. Đặc điểm dễ nhận biết là lỗi chỉ xuất hiện tại một đoạn hành trình, theo một chiều chạy hoặc sau khi máy nóng lên.
Sau khi cô lập năng lượng và thực hiện đúng quy trình an toàn, kỹ thuật có thể kiểm tra độ trơn của cơ cấu, dấu hiệu ma sát, tiếng kêu và độ rơ. Không nên tháo khớp nối hoặc nhả tải trên trục đứng khi chưa có biện pháp chống rơi. Nếu nghi ngờ motor, có thể tham khảo quy trình kiểm tra và sửa motor servo Delta để phân biệt lỗi cuộn dây, bạc đạn, encoder và phanh.
3. Gia Tốc, Giảm Tốc Hoặc Jerk Được Cài Quá Gắt
Servo cần mô-men lớn nhất trong giai đoạn tăng tốc, giảm tốc hoặc đảo chiều. Vì vậy, tải tĩnh nhẹ không đồng nghĩa với tải động thấp. Khi thời gian tăng tốc bị rút ngắn, tốc độ đặt tăng hoặc lệnh chuyển động thay đổi đột ngột, dòng tức thời có thể tăng và tích lũy thành điều kiện overload.
Cần so sánh thời điểm alarm với profile chuyển động, theo dõi torque monitor và kiểm tra các thay đổi gần nhất trong PLC, motion controller hoặc parameter driver. Không giảm tốc độ hoặc kéo dài thời gian chu kỳ một cách tùy tiện nếu điều đó ảnh hưởng đến đồng bộ máy; mọi thay đổi cần được thử trong vùng vận hành an toàn.
4. Tải Quán Tính Hoặc Tỉ Số Truyền Không Phù Hợp
Khối lượng vật di chuyển chỉ là một phần của tải. Bánh đà, mâm quay, con lăn, pulley, trục cuộn hoặc chi tiết có bán kính lớn có thể tạo quán tính đáng kể dù trọng lượng không cao. Hộp số, tỉ số truyền, đường kính pulley và tốc độ quay cũng ảnh hưởng trực tiếp đến mô-men mà servo phải cung cấp.
Nếu máy chỉ bắt đầu lỗi sau khi thay cơ cấu, đổi đường kính cuộn, thay hộp số, tăng tốc độ hoặc lắp motor khác, cần đánh giá lại quán tính tải và sự tương thích giữa motor với driver. Không nên thay driver công suất lớn hơn chỉ để xóa alarm khi chưa xác định nguyên nhân, vì thắng, vít me hoặc parameter sai vẫn có thể làm hệ mới tiếp tục quá tải.
5. Gain Hoặc Auto-Tuning Làm Servo Dao Động
Gain quá cao, bộ lọc cộng hưởng chưa phù hợp hoặc kết quả tuning không tương thích với độ cứng cơ khí có thể khiến motor liên tục hiệu chỉnh qua lại quanh vị trí đặt. Dao động nhỏ đôi khi khó nhìn bằng mắt nhưng vẫn tạo dòng lặp lại, tiếng rít, rung tại khớp nối và nhiệt tăng trên motor.
Trước khi điều chỉnh gain, cần kiểm tra cơ khí, tải và encoder. Không dùng tuning để che lỗi bạc đạn, độ rơ, khớp nối lệch hoặc vít me bị bó. Nên backup toàn bộ parameter và ghi lại giá trị gốc trước khi thay đổi. Với hệ Delta B2, có thể tham khảo thêm bài Driver Servo Delta ASD-B2 để đối chiếu cấu hình driver, motor và các điểm cần kiểm tra.
6. Sai Model Motor, Parameter Hoặc Giới Hạn Mô-Men
Driver cần nhận đúng thông tin về motor, encoder, công suất, điện áp và chế độ điều khiển. Sau khi thay driver, nạp file parameter khác hoặc phục hồi máy từ bản backup cũ, hệ thống có thể bị sai mã motor, sai giới hạn dòng, sai chế độ thắng hoặc sai tham số liên quan đến tải.
Một giới hạn mô-men đặt quá thấp có thể khiến driver báo lỗi khi tăng tốc bình thường. Ngược lại, tăng giới hạn quá cao có thể làm mất lớp bảo vệ cần thiết. Cần đối chiếu tem motor, tem driver, manual đúng series và file cấu hình gốc. Với thiết bị ASDA-B đời cũ, bài sửa chữa Driver Servo Delta ASDA-B giúp mở rộng hướng kiểm tra board nguồn, công suất và tín hiệu phản hồi.
7. Encoder, Cáp Phản Hồi Hoặc Nhiễu Tín Hiệu
Encoder gửi dữ liệu vị trí và tốc độ về driver. Khi đầu giắc lỏng, cáp bị đứt ngầm, shield không phù hợp, tiếp địa sai hoặc tín hiệu bị nhiễu, driver có thể nhận phản hồi không ổn định. Hệ điều khiển sẽ liên tục tăng mô-men để bù sai lệch, làm dòng tăng dù tải cơ khí không lớn.
Dấu hiệu đi kèm có thể là rung, lệch vị trí, mất gốc, alarm encoder hoặc lỗi chỉ xảy ra khi máy rung và cáp chuyển động. Kỹ thuật nên kiểm tra giắc, đường đi cáp, shield và alarm history trước khi tháo encoder. Tham khảo bài servo Delta báo lỗi AL011 encoder và bài servo mất vị trí gốc sau khi mất điện để khoanh vùng nhóm lỗi phản hồi.
8. Motor, Cáp Động Lực Hoặc Tầng Công Suất Bất Thường
Cuộn dây motor mất cân bằng, cách điện suy giảm, đầu cáp động lực lỏng, tiếp xúc kém hoặc chạm chập từng lúc có thể làm dòng tăng bất thường. Ở phía driver, IGBT, mạch đo dòng, nguồn điều khiển hoặc linh kiện tầng công suất suy giảm cũng có thể khiến alarm xuất hiện khi tải thực tế chưa lớn.
Trường hợp lỗi vẫn xuất hiện khi đã tách tải phù hợp, motor nóng nhanh, có mùi khét, driver báo sai dòng hoặc lỗi xảy ra ngay khi Servo ON, cần dừng vận hành và đo kiểm chuyên sâu. Không tự đo IGBT, DC Bus hoặc tháo board nếu không có chuyên môn, vì driver có thể còn điện tích nguy hiểm sau khi ngắt nguồn.
Quy Trình Kiểm Tra Servo Báo Quá Tải Dù Tải Nhẹ
Quy trình nên đi từ dữ liệu vận hành và nguyên nhân bên ngoài đến motor, encoder và driver. Cách làm này giúp tránh thay linh kiện khi lỗi thực tế nằm ở cơ khí hoặc cấu hình điều khiển.
- Ghi lại alarm: Chụp mã lỗi, thời điểm lỗi, tốc độ, vị trí trục, chiều chạy và trạng thái tải.
- Kiểm tra lịch sử thay đổi: Xác định máy vừa thay motor, driver, cáp, hộp số, cơ cấu hay chỉnh chương trình hay không.
- Cô lập năng lượng: Ngắt nguồn theo quy trình an toàn, chống rơi trục đứng và chờ xả điện theo manual.
- Kiểm tra cơ khí: Đánh giá thắng, vít me, ray trượt, bạc đạn, dây đai, khớp nối và vị trí bị bó.
- Theo dõi monitor: Quan sát dòng, mô-men, tốc độ, sai lệch vị trí và trạng thái I/O trong điều kiện chạy thử an toàn.
- Đối chiếu cấu hình: Kiểm tra model motor-driver, parameter, giới hạn mô-men, gain, profile tăng giảm tốc và file backup.
- Kiểm tra điện và phản hồi: Kiểm tra cáp động lực, cáp encoder, shield, tiếp địa; gửi motor và driver đi đo kiểm khi nghi ngờ hư hỏng nội bộ.
| Dấu hiệu | Nguyên nhân nghi ngờ | Hướng kiểm tra ban đầu |
|---|---|---|
| Motor ù nhưng không quay | Thắng không nhả, tải kẹt, mất pha motor | Kiểm tra brake, cơ khí và cáp động lực |
| Lỗi khi tăng tốc hoặc đảo chiều | Gia tốc lớn, quán tính cao, gain chưa phù hợp | Đối chiếu profile chuyển động và torque monitor |
| Lỗi tại cùng một tọa độ | Vít me, ray trượt hoặc cơ cấu bị bó | Kiểm tra cơ khí theo toàn bộ hành trình |
| Rung, rít hoặc dòng dao động | Gain cao, cộng hưởng, encoder nhiễu | Kiểm tra cơ khí, phản hồi và parameter trước khi tuning |
| Motor nóng dù không tải | Thắng bó, cuộn dây, cáp hoặc driver cấp dòng bất thường | Dừng chạy, đo kiểm motor, cáp và tầng công suất |
Cảnh báo an toàn: Không tháo motor khỏi trục đứng, nhả thắng, đo cách điện qua đầu encoder hoặc mở driver khi chưa thực hiện đầy đủ quy trình cô lập năng lượng. Driver servo có DC Bus và có thể còn điện tích sau khi ngắt nguồn.
Khi Nào Nên Gửi Driver Và Motor Servo Đi Kiểm Tra?
Nhà máy nên dừng vận hành và liên hệ kỹ thuật khi lỗi lặp lại sau các bước kiểm tra an toàn, hoặc khi có dấu hiệu liên quan đến motor, encoder và tầng công suất. Việc reset liên tục có thể khiến dấu hiệu ban đầu bị mất và làm hư hỏng phát triển nặng hơn.
- Driver báo overload ngay khi Servo ON dù cơ cấu đã được xác nhận không kẹt.
- Motor nóng nhanh, rung mạnh, phát tiếng bất thường hoặc có mùi khét.
- Alarm xuất hiện đồng thời với lỗi encoder, quá dòng hoặc sai lệch vị trí.
- Dòng monitor cao bất thường khi chạy ở tốc độ và tải thấp.
- Lỗi vẫn còn khi chạy thử theo quy trình kiểm soát với tải đã được cô lập phù hợp.
- Máy vừa thay driver, motor hoặc cáp nhưng chưa xác nhận tương thích.
- Board driver có dấu cháy, tụ bất thường hoặc thiết bị từng mất nguồn, nhảy CB.
E.S.P tiếp nhận nhu cầu kiểm tra hệ truyền động qua dịch vụ sửa chữa biến tần servo. Phương án kiểm tra, hạng mục linh kiện và khả năng phục hồi chỉ nên được xác định sau khi có model, mã alarm và kết quả đo thực tế.
Thông Tin Cần Chuẩn Bị Khi Liên Hệ Kỹ Sư E.S.P
Thông tin càng đầy đủ thì quá trình khoanh vùng càng thuận lợi. Bộ phận bảo trì nên lưu dữ liệu trước khi reset, tháo thiết bị hoặc thay đổi parameter.
- Ảnh rõ tem driver và tem motor servo.
- Mã alarm đầy đủ và lịch sử lỗi nếu driver có lưu.
- Video hiện tượng trước và tại thời điểm báo quá tải.
- Loại máy, cơ cấu truyền động và vị trí trục xảy ra lỗi.
- Thông tin thắng motor, hộp số, vít me, pulley hoặc tải quay.
- File parameter hoặc bản backup gần nhất.
- Các thay đổi đã thực hiện trước khi lỗi xuất hiện.
- Ảnh cáp động lực, cáp encoder và vị trí đấu nối trong tủ.
Câu Hỏi Thường Gặp Về Servo Báo Quá Tải
Servo báo quá tải dù không gắn sản phẩm là do đâu?
Không gắn sản phẩm không đồng nghĩa servo hoàn toàn không tải. Motor vẫn phải kéo vít me, hộp số, pulley, dây đai, trục quay và thắng từ. Ngoài ra, gain cao, sai model motor, encoder nhiễu hoặc driver cấp dòng bất thường cũng có thể làm xuất hiện alarm quá tải.
Có nên tăng giới hạn mô-men để hết lỗi overload không?
Không nên tăng giới hạn mô-men khi chưa tìm được nguyên nhân. Giới hạn hiện tại có thể đang bảo vệ motor và cơ khí khỏi thắng bị bó, tải kẹt, gia tốc quá lớn hoặc lỗi phản hồi. Cần backup parameter, kiểm tra monitor và đối chiếu manual đúng model trước khi thay đổi.
Thắng motor không nhả có làm servo báo quá tải không?
Có. Khi thắng không nhả hoàn toàn, motor phải tạo mô-men để thắng lực ma sát của phanh. Dòng motor có thể tăng dù tải ngoài nhẹ. Cần kiểm tra nguồn thắng, relay, dây dẫn, trình tự Servo ON và tình trạng cơ khí của cụm phanh.
Tại sao servo chỉ báo quá tải khi tăng tốc?
Giai đoạn tăng tốc yêu cầu mô-men lớn để thắng quán tính. Nếu thời gian tăng tốc quá ngắn, tải quay có quán tính cao, tỉ số truyền chưa phù hợp hoặc cơ khí có ma sát, dòng servo sẽ tăng mạnh. Cần kiểm tra profile chuyển động, torque monitor và điều kiện tải thực tế.
Khi servo báo quá tải có cần gửi cả motor và driver không?
Nếu chưa phân biệt được lỗi nằm ở motor, driver hay cáp, nên trao đổi model và hiện tượng với kỹ thuật trước khi tháo. Một số trường hợp cần kiểm tra đồng thời driver, motor, cáp động lực và cáp encoder để tái hiện lỗi và đánh giá đúng khả năng tương thích.
Kết Luận
Servo báo quá tải dù tải nhẹ thường không xuất phát từ một nguyên nhân duy nhất. Thắng motor, cơ khí truyền động, profile tăng giảm tốc, quán tính, tuning, parameter, encoder, motor và driver đều có thể làm dòng servo tăng hoặc khiến hệ thống duy trì mô-men quá lâu.
Hãy bắt đầu bằng việc lưu mã alarm và điều kiện phát sinh lỗi, sau đó kiểm tra theo trình tự từ cơ khí đến cấu hình và phần điện. Khi motor nóng, driver báo lỗi ngay khi Servo ON, xuất hiện mùi khét hoặc dòng monitor bất thường, nên dừng máy và liên hệ kỹ thuật thay vì tiếp tục reset hoặc tăng giới hạn bảo vệ.
