Driver Servo Delta ASD-B2 là thiết bị điều khiển motor servo thuộc hệ AC Servo Delta ASDA-B2, được sử dụng cho các cơ cấu cần kiểm soát vị trí, tốc độ hoặc mô-men. Dòng driver này có dải công suất từ 100 W đến 3 kW, phù hợp với máy đóng gói, máy cắt, băng tải định vị, máy CNC, máy in, thiết bị cấp liệu và nhiều máy tự động hóa phổ thông.
Tên dòng chính thức của hệ servo là ASDA-B2, trong khi mã driver thực tế bắt đầu bằng ASD-B2, chẳng hạn ASD-B2-0421-B hoặc ASD-B2-0721-B. Khi lựa chọn hoặc thay thế, không nên chỉ dựa vào tên “B2” mà cần kiểm tra đầy đủ công suất, nguồn cấp, mã motor ECMA, encoder, tín hiệu điều khiển, cáp kết nối và parameter của máy.
Người đang tìm thiết bị mới có thể xem thêm nhóm cung cấp AC Servo và danh mục AC Servo Delta. Trường hợp máy đang báo lỗi, mất nguồn hoặc không chạy motor, cần khoanh vùng đồng thời driver, motor, encoder, dây điều khiển và cơ khí tải trước khi quyết định thay thiết bị.
Driver Servo Delta ASD-B2 Là Gì?

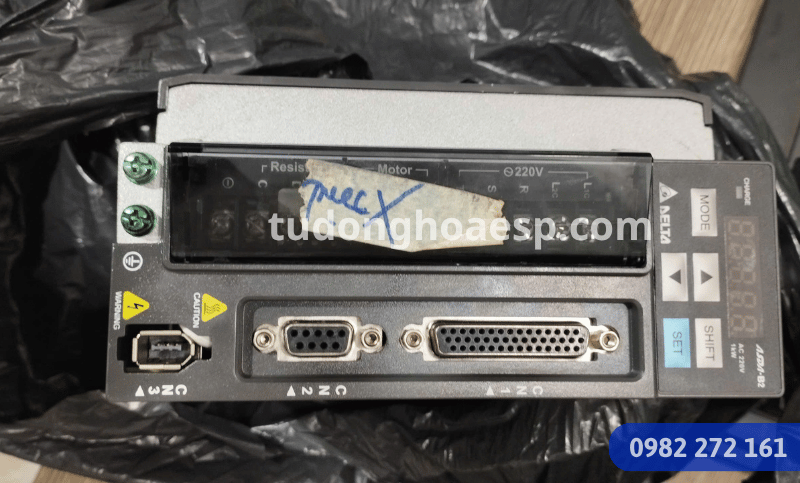

Driver Servo Delta ASD-B2 là bộ khuếch đại và điều khiển công suất trong hệ servo ASDA-B2. Driver nhận lệnh từ PLC, bộ điều khiển chuyển động, CNC hoặc mạch điều khiển máy, sau đó cấp dòng điện phù hợp cho motor servo để trục bám theo vị trí, tốc độ hoặc mô-men đã đặt.
Khác với motor AC thông thường, motor servo cần tín hiệu phản hồi encoder gửi liên tục về driver. Driver sử dụng tín hiệu này để xác định rotor đang ở vị trí nào, tốc độ thực tế bao nhiêu và mức sai lệch so với lệnh điều khiển. Vì vậy, một hệ B2 chỉ vận hành đúng khi driver, motor, encoder, cáp động lực, cáp phản hồi và thông số cài đặt tương thích với nhau.
ASDA-B2 được Delta định vị là dòng servo tiêu chuẩn cho các máy công nghiệp phổ thông. Thiết bị hỗ trợ ba chế độ điều khiển chính, nhận lệnh xung và tín hiệu analog, đồng thời có các chức năng tuning, giám sát và lọc cộng hưởng giúp việc tích hợp máy thuận tiện hơn.
Đặc Điểm Kỹ Thuật Nổi Bật Của Servo Delta ASDA-B2
Giá trị của dòng B2 nằm ở sự cân bằng giữa khả năng điều khiển chính xác, dải công suất rộng và cấu hình phù hợp với máy đơn trục hoặc cơ cấu chuyển động phổ thông. Các thông số dưới đây là dữ liệu tổng quan của series; khi lựa chọn cần tiếp tục đối chiếu catalogue và manual đúng model.
| Hạng mục | Thông tin tổng quan | Lưu ý khi ứng dụng |
|---|---|---|
| Dải công suất | 100 W đến 3 kW | Chọn theo tải, tốc độ, quán tính và chu kỳ làm việc thực tế. |
| Chế độ điều khiển | Vị trí, tốc độ và mô-men | Xác định đúng chế độ PLC hoặc controller đang sử dụng. |
| Lệnh vị trí | Ngõ vào xung vi sai tốc độ cao, tối đa 4 Mpps theo catalogue | Kiểm tra kiểu xung, điện áp, tần số và chân CN1. |
| Encoder | Encoder gia tăng độ phân giải cao; cần đối chiếu mã motor ECMA | ASDA-B2 không dùng motor servo encoder tuyệt đối. |
| Chống cộng hưởng | Ba bộ lọc notch hỗ trợ hạn chế cộng hưởng cơ khí | Không dùng tuning để che lỗi bạc đạn, vít me, khớp nối hoặc độ rơ. |
| Điện trở tái sinh | Các driver từ 400 W trở lên có điện trở tái sinh tích hợp theo cấu hình series | Tải quán tính lớn vẫn có thể cần điện trở ngoài được tính toán phù hợp. |
| Phần mềm | Hỗ trợ ASDA-Soft để cài đặt, tuning và giám sát | Backup parameter trước khi thay driver hoặc chỉnh sửa cấu hình. |
Nguồn tham khảo kỹ thuật: tài liệu sản phẩm Delta ASDA-B2. Thông số vận hành thực tế còn phụ thuộc model, motor, tải và điều kiện lắp đặt.
Cách Đọc Mã Driver Servo Delta ASD-B2
Một model điển hình có dạng ASD-B2-0421-B. Mỗi nhóm ký tự thể hiện loại thiết bị, series, công suất, nguồn cấp và phiên bản driver. Việc đọc đúng mã giúp tránh chọn nhầm driver có hình dáng gần giống nhưng khác nguồn hoặc công suất.
| Thành phần mã | Ý nghĩa | Ví dụ |
|---|---|---|
| ASD | AC Servo Drive | Driver servo AC |
| B2 | Tên series | ASDA-B2 |
| 04 | Công suất danh định | 04 tương ứng 400 W |
| 21 | Nguồn 220 V, cấu hình nguồn theo dải công suất | Dùng trên model 100 W đến 1,5 kW |
| B | Phiên bản tiêu chuẩn | Standard type |
Danh Sách Model Driver Servo Delta B2 Phổ Biến
Dòng B2 có tám cấp công suất chính. Bảng dưới đây giúp nhận diện model driver theo công suất, nhưng không thay thế bước kiểm tra mã motor và sơ đồ nguồn của máy.
| Công suất | Model driver | Nguồn đầu vào theo series |
|---|---|---|
| 100 W | ASD-B2-0121-B | 220 V |
| 200 W | ASD-B2-0221-B | 220 V |
| 400 W | ASD-B2-0421-B | 220 V |
| 750 W | ASD-B2-0721-B | 220 V |
| 1 kW | ASD-B2-1021-B | 220 V |
| 1,5 kW | ASD-B2-1521-B | 220 V |
| 2 kW | ASD-B2-2023-B | 220 V ba pha |
| 3 kW | ASD-B2-3023-B | 220 V ba pha |
Cách Chọn Driver ASD-B2 Và Motor ECMA Tương Thích
Chọn đúng công suất mới chỉ là bước đầu. Hai bộ servo cùng công suất nhưng khác mã motor, tốc độ danh định, quán tính, encoder, thắng từ hoặc cấu tạo trục có thể không thay trực tiếp cho nhau.
- Đối chiếu model driver: ghi đầy đủ mã ASD-B2, không chỉ ghi “Delta B2 400 W”.
- Kiểm tra model motor: đọc mã ECMA, công suất, tốc độ, kích thước mặt bích và loại trục.
- Xác định encoder: B2 dùng encoder gia tăng; không thay bằng motor encoder tuyệt đối khi chưa xác nhận tương thích.
- Kiểm tra thắng motor: motor có brake cần nguồn thắng, relay điều khiển và trình tự nhả thắng phù hợp.
- Kiểm tra nguồn cấp: xác nhận điện áp, số pha, nguồn mạch chính và nguồn điều khiển.
- Backup parameter: lưu tham số cũ trước khi tháo hoặc thay driver.
- Đối chiếu I/O: kiểm tra Servo ON, alarm reset, limit, pulse command, analog command và tín hiệu báo trạng thái.
- Đánh giá tải cơ khí: tính đến quán tính, hộp số, vít me, dây đai, tốc độ, gia tốc và chu kỳ vận hành.
Không nên tăng công suất driver tùy ý để xử lý hiện tượng quá tải. Nếu nguyên nhân nằm ở cơ khí bị kẹt, thắng không nhả, bạc đạn hỏng hoặc parameter sai, thay driver lớn hơn có thể không giải quyết được lỗi và còn làm thay đổi khả năng bảo vệ của hệ thống.
Ba Chế Độ Điều Khiển Của Driver Servo Delta B2
Điều khiển vị trí
Chế độ vị trí phù hợp với máy cần di chuyển trục đến tọa độ xác định, chẳng hạn bàn trượt, vít me, băng tải định vị, cơ cấu cấp liệu hoặc máy cắt theo chiều dài. PLC hoặc bộ điều khiển phát xung, driver đếm xung và điều khiển motor bám theo vị trí yêu cầu.
Điều khiển tốc độ
Chế độ tốc độ được dùng khi trục cần duy trì tốc độ ổn định hoặc thay đổi theo lệnh analog và parameter nội bộ. Ứng dụng có thể gặp ở trục cuộn, trục kéo, băng tải hoặc cơ cấu quay yêu cầu phản hồi tốc độ chính xác hơn motor thông thường.
Điều khiển mô-men
Chế độ mô-men phù hợp với cơ cấu cần kiểm soát lực xoắn, lực căng hoặc áp lực tác động. Khi sử dụng cần có giới hạn tốc độ, bảo vệ cơ khí và logic điều khiển phù hợp để tránh trục tăng tốc ngoài dự kiến khi tải thay đổi.
Ứng Dụng Của Servo Delta ASDA-B2
Servo Delta ASDA-B2 phù hợp với các hệ thống cần điều khiển một hoặc nhiều trục độc lập, yêu cầu độ lặp lại tốt nhưng không cần các chức năng chuyển động nâng cao như electronic cam phức tạp hoặc mạng đồng bộ nhiều trục chuyên dụng.
- Máy đóng gói, máy dán nhãn và máy chiết rót.
- Máy cắt vật liệu theo chiều dài.
- Băng tải phân loại và băng tải định vị.
- Máy in, máy cuộn và cơ cấu kiểm soát lực căng.
- Máy CNC phổ thông, máy khoan và bàn trượt vít me.
- Máy chế biến gỗ, máy cưa và thiết bị cấp phôi.
- Cơ cấu pick-and-place đơn giản.
- Máy điện tử, thiết bị kiểm tra và dây chuyền lắp ráp.
So Sánh Servo Delta ASDA-B2 Và ASDA-A2
B2 và A2 đều là hệ servo Delta nhưng phục vụ mức độ ứng dụng khác nhau. Không nên thay trực tiếp A2 bằng B2 hoặc ngược lại chỉ vì cùng công suất.
| Tiêu chí | ASDA-B2 | ASDA-A2 |
|---|---|---|
| Định hướng | Servo tiêu chuẩn cho máy phổ thông | Servo nâng cao cho ứng dụng chuyển động phức tạp hơn |
| Chế độ cơ bản | Vị trí, tốc độ, mô-men | Vị trí, tốc độ, mô-men và nhiều chức năng chuyển động tích hợp |
| Ứng dụng phù hợp | Máy đơn trục, định vị và điều tốc phổ thông | Dán nhãn, cắt quay, đồng bộ trục, PR mode hoặc full closed-loop tùy phiên bản |
| Lưu ý thay thế | Kiểm tra pulse, analog, I/O và motor ECMA | Kiểm tra phiên bản L, M, F, mạng truyền thông và chức năng máy |
Có thể xem thêm bài Servo Delta ASDA-A2 để đối chiếu cấu hình. Với hệ máy đang dùng thế hệ ASDA-B cũ, bài Driver Servo Delta ASDA-B hỗ trợ nhận diện các lỗi nguồn, công suất và tín hiệu phản hồi thường gặp.
Các Hiện Tượng Thường Gặp Khi Driver Servo Delta B2 Có Lỗi
Khi hệ servo không hoạt động, không nên kết luận ngay driver đã hỏng. Một hiện tượng có thể xuất phát từ nguồn điện, PLC, dây CN1, cáp encoder, motor, thắng từ hoặc cơ khí tải.
- Driver không lên nguồn: kiểm tra nguồn vào, contactor, cầu chì, mạch nguồn, DC Bus và khối công suất.
- Motor không chạy: kiểm tra Servo ON, tín hiệu xung, giới hạn hành trình, thắng motor và tải cơ khí.
- Báo lỗi encoder: kiểm tra cáp CN2, đầu giắc, chống nhiễu, encoder motor và mạch nhận phản hồi.
- Báo quá tải: kiểm tra cơ khí kẹt, gia tốc, quán tính, thắng không nhả và công suất lựa chọn.
- Báo quá áp khi giảm tốc: kiểm tra điện áp nguồn, thời gian giảm tốc, tải quán tính và điện trở tái sinh.
- Motor rung hoặc dừng sai vị trí: kiểm tra gain, cộng hưởng, khớp nối, độ rơ, encoder và xung lệnh.
Các hướng dẫn chuyên sâu có thể tham khảo tại bài servo Delta không lên nguồn, servo Delta báo lỗi AL011 encoder và servo Delta không chạy motor. Nếu chưa xác định được lỗi nằm ở driver hay motor, nên kiểm tra tổng thể qua dịch vụ sửa chữa biến tần servo.
Checklist Trước Khi Lắp Hoặc Thay Driver ASD-B2
- Chụp rõ tem driver cũ và tem motor.
- Ghi lại model, công suất, nguồn vào và phiên bản thiết bị.
- Backup toàn bộ parameter trước khi tháo driver.
- Kiểm tra tình trạng cáp motor và cáp encoder.
- Đo cách điện motor bằng quy trình phù hợp, tránh đưa điện áp thử sai vào encoder.
- Kiểm tra relay Servo ON, Emergency Stop và limit hành trình.
- Kiểm tra điện trở tái sinh và tải quán tính nếu máy giảm tốc nhanh.
- Đối chiếu sơ đồ chân CN1, CN2, U/V/W và tiếp địa.
- Chạy thử không tải hoặc tải thấp trước khi tăng tốc độ.
- Theo dõi dòng, nhiệt độ, rung, tiếng ồn và sai lệch vị trí sau khi chạy thử.
Câu Hỏi Thường Gặp Về Driver Servo Delta ASD-B2
ASD-B2 Và ASDA-B2 Có Phải Là Một Dòng Không?
ASDA-B2 là tên của toàn bộ series servo gồm driver và motor, còn ASD-B2 là phần đầu của mã driver. Ví dụ, ASD-B2-0421-B là driver 400 W thuộc hệ Servo Delta ASDA-B2.
Driver Servo Delta B2 Có Những Công Suất Nào?
Dòng B2 có các cấp công suất 100 W, 200 W, 400 W, 750 W, 1 kW, 1,5 kW, 2 kW và 3 kW. Cần chọn theo tải và motor ECMA tương thích, không chỉ dựa trên công suất ghi trên driver cũ.
Có Thể Thay Driver ASDA-B Cũ Bằng ASDA-B2 Không?
Không nên thay trực tiếp khi chưa kiểm tra. Cần đối chiếu motor, encoder, cáp, nguồn, chân I/O, parameter, kích thước lắp đặt và phương thức điều khiển. Một số phụ kiện có thể tương đồng nhưng không đồng nghĩa toàn bộ cấu hình sẽ tương thích.
ASDA-B2 Có Hỗ Trợ Motor Encoder Tuyệt Đối Không?
ASDA-B2 không hỗ trợ motor AC servo encoder tuyệt đối. Khi chọn motor thay thế, cần kiểm tra đúng loại encoder gia tăng và mã ECMA được Delta quy định cho driver tương ứng.
Driver Lên Nguồn Nhưng Motor Không Chạy Thì Kiểm Tra Gì?
Cần kiểm tra Servo ON, Emergency Stop, limit hành trình, tín hiệu xung hoặc analog, dây CN1, trạng thái thắng motor, cáp động lực, encoder và tải cơ khí. Không nên thay driver trước khi xác định tín hiệu điều khiển đã đến thiết bị.
Cần Gửi Thông Tin Gì Khi Nhờ Kỹ Thuật Kiểm Tra?
Nên gửi model driver, model motor, ảnh tem thiết bị, mã alarm, video hiện tượng, thời điểm phát sinh lỗi, hình tủ điện và thông tin máy đang sử dụng. Dữ liệu này giúp kỹ thuật khoanh vùng lỗi và kiểm tra khả năng tương thích trước khi tư vấn.
Kết Luận
Driver Servo Delta ASD-B2 là lựa chọn phù hợp cho nhiều máy công nghiệp cần điều khiển vị trí, tốc độ hoặc mô-men trong dải công suất 100 W đến 3 kW. Để hệ servo vận hành đúng, cần lựa chọn đồng bộ driver, motor ECMA, encoder, cáp, nguồn, phương thức điều khiển và parameter.
Trước khi đặt mua hoặc thay thế, hãy chụp rõ tem driver và motor, backup thông số, kiểm tra sơ đồ máy và mô tả chính xác nhu cầu vận hành. Trường hợp driver đang báo lỗi, mất nguồn hoặc không điều khiển được motor, liên hệ kỹ thuật theo số 0982 272 161 để được hướng dẫn bước kiểm tra ban đầu.
