Hai trục servo chạy lệch nhau thường không bắt nguồn từ một nguyên nhân duy nhất. Sai lệch có thể xuất hiện khi hai driver dùng electronic gearing khác nhau, PLC phát xung không đồng thời, tín hiệu encoder bị gián đoạn, thông số tuning không tương đồng hoặc cơ cấu truyền động giữa hai trục có độ rơ và tỷ số truyền khác nhau. Trường hợp trục vẫn chạy nhưng sai số tăng dần cần được kiểm tra khác với tình trạng hai trục lệch một khoảng cố định ngay sau khi homing.
Đội bảo trì không nên vội sao chép parameter từ trục này sang trục còn lại hoặc thay driver khi chưa xác định rõ sai lệch nằm ở lệnh điều khiển, phản hồi vị trí hay phần cơ khí. Cách khoanh vùng phù hợp là ghi nhận dạng sai lệch, backup cấu hình, so sánh giá trị lệnh và phản hồi của từng trục, sau đó kiểm tra lần lượt controller, driver, encoder, motor và tải. Với hệ thống chưa xác định được điểm lỗi, có thể tham khảo dịch vụ sửa chữa biến tần servo để đánh giá toàn bộ chuỗi truyền động thay vì kiểm tra riêng từng thiết bị.
Tóm tắt nhanh: Khi hai trục servo mất đồng bộ, hãy phân biệt sai lệch cố định, sai số tăng dần, lệch khi tăng tốc và lệch khi có tải. Sau đó so sánh electronic gearing, đơn vị xung, chế độ điều khiển, lệnh từ PLC hoặc motion controller, giá trị encoder, tuning và tỷ số truyền cơ khí. Không reset, home lại hoặc thay đổi hàng loạt parameter khi chưa backup dữ liệu gốc.
Hai Trục Servo Chạy Lệch Nhau Là Hiện Tượng Gì?
Servo lệch đồng bộ là tình trạng hai trục được thiết kế để di chuyển theo cùng một quan hệ vị trí hoặc tốc độ nhưng phản hồi thực tế không còn đúng với quan hệ đã đặt. Máy có thể vẫn hoàn thành chu trình, tuy nhiên cơ cấu bị nghiêng, kéo lệch vật liệu, sai chiều dài, căng không đều hoặc dừng không đúng vị trí.
Sai lệch giữa hai trục không nhất thiết xuất hiện ngay khi khởi động. Một số hệ thống chỉ lệch khi chạy tốc độ cao, khi đổi chiều, khi tăng tải hoặc sau nhiều chu kỳ. Vì vậy, cần ghi lại thời điểm, hướng chuyển động, tốc độ, tải và mức sai số thay vì chỉ mô tả chung là “hai motor chạy không đều”.
| Dạng sai lệch | Biểu hiện thường thấy | Nhóm cần ưu tiên kiểm tra |
|---|---|---|
| Lệch một khoảng cố định | Sau khi home hoặc chạy đến vị trí, hai trục luôn chênh gần như cùng một khoảng. | Gốc tọa độ, offset, homing, vị trí lắp cảm biến và giá trị preset. |
| Sai số tăng dần | Chạy càng nhiều chu kỳ, khoảng lệch càng lớn. | Electronic gearing, mất xung, trượt cơ khí, encoder hoặc đơn vị lệnh. |
| Chỉ lệch khi tăng giảm tốc | Hai trục khớp ở tốc độ ổn định nhưng lệch trong giai đoạn tăng tốc, giảm tốc hoặc đổi chiều. | Gain, giới hạn tốc độ, mô-men, quán tính tải và profile chuyển động. |
| Chỉ lệch khi có tải | Chạy không tải bình thường nhưng sai lệch khi kéo, ép, nâng hoặc cuộn vật liệu. | Cơ khí, phanh, hộp số, lực căng, giới hạn mô-men và công suất servo. |
Nguyên Nhân Khiến Hai Trục Servo Mất Đồng Bộ
Nguyên nhân cần được chia thành ba lớp: lệnh điều khiển, khả năng bám lệnh của hệ servo và chuyển động cơ khí thực tế. Hai driver cùng model chưa chắc đang dùng cùng đơn vị điều khiển, cùng electronic gear, cùng giới hạn hoặc cùng chế độ phản hồi.
Sai Electronic Gearing Hoặc Đơn Vị Hành Trình
Electronic gearing servo quy đổi số xung lệnh thành lượng chuyển động của motor. Nếu tử số, mẫu số, đơn vị người dùng hoặc độ phân giải lệnh giữa hai trục khác nhau, cùng một số xung từ controller có thể tạo ra hai hành trình thực tế khác nhau. Sai lệch này thường lặp lại ổn định hoặc tăng theo quãng đường di chuyển.
Khi so sánh parameter, cần đối chiếu đúng dòng driver và đúng chế độ điều khiển. Không nên áp dụng nguyên xi cấu hình của Driver Servo Delta ASD-B2 sang một series khác chỉ vì công suất tương đương.
Xung Lệnh Hoặc Lệnh Chuyển Động Không Đồng Bộ
Hai trục có thể nhận lệnh ở hai thời điểm khác nhau do logic PLC, bộ đệm xung, trình tự Servo ON, điều kiện interlock hoặc cách gọi lệnh chuyển động. Với cấu trúc master–follower, cần kiểm tra nguồn tín hiệu master, chiều xung, pha tín hiệu, trạng thái reset bộ đếm và thời điểm cho phép follower bám theo.
Nếu máy dùng nhiều thiết bị điều khiển, cần đối chiếu lại luồng lệnh trong hệ thống. Bài PLC, HMI, biến tần và servo giao tiếp với nhau giúp xác định PLC hoặc motion controller đang phát lệnh bằng I/O, xung tốc độ cao hay mạng truyền thông.

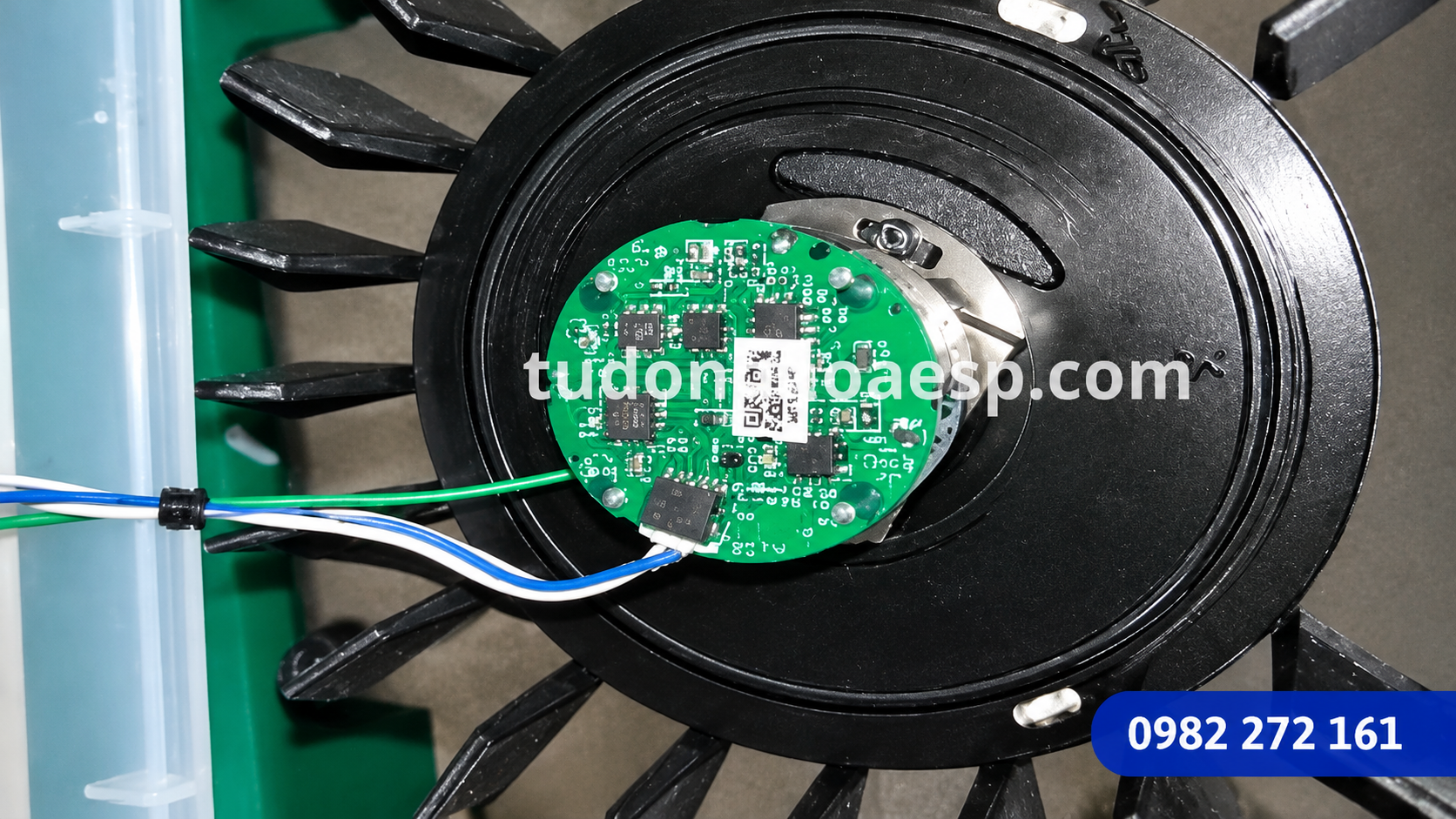

Tín Hiệu Encoder Hoặc Phản Hồi Vị Trí Bất Thường
Encoder cung cấp dữ liệu vị trí và tốc độ thực tế cho driver. Cáp phản hồi lỏng, đứt ngầm, nhiễu, đầu giắc tiếp xúc kém hoặc mạch nhận encoder bất thường có thể làm một trục bám lệnh kém hơn trục còn lại. Không phải mọi lỗi phản hồi đều tạo alarm ngay; tín hiệu chập chờn có thể chỉ xuất hiện khi trục rung, nóng hoặc di chuyển đến một vị trí nhất định.
Khi driver xuất hiện alarm liên quan đến phản hồi, cần kiểm tra theo hướng dẫn về lỗi encoder servo Delta AL011, đồng thời giữ nguyên vị trí lắp encoder nếu chưa có phương pháp căn chỉnh phù hợp.
Tuning, Giới Hạn Tốc Độ Và Mô-Men Khác Nhau
Một trục có gain thấp, giới hạn mô-men nhỏ, thời gian lọc dài hoặc tải quán tính lớn hơn có thể phản ứng chậm trong giai đoạn tăng tốc. Khi tốc độ ổn định, sai lệch có thể giảm; nhưng trong quá trình đảo chiều hoặc dừng nhanh, trục chậm sẽ tạo ra độ lệch rõ rệt.
Không nên tăng gain hoặc giới hạn mô-men để ép hai trục chạy giống nhau khi chưa kiểm tra cơ khí. Thao tác này có thể làm rung, cộng hưởng hoặc che lấp tình trạng vít me nặng, phanh không nhả và khớp nối bị lệch.
Tỷ Số Truyền Và Cơ Khí Hai Trục Không Tương Đồng
Hai motor quay cùng số vòng chưa chắc tạo ra cùng hành trình nếu đường kính pulley, bước vít me, tỷ số hộp số hoặc cơ cấu dây đai khác nhau. Độ rơ, trượt khớp nối, bạc đạn nặng, dây đai giãn hoặc phanh một trục nhả không hết cũng làm vị trí cơ khí không còn phản ánh đúng vị trí motor.
Cách Phân Biệt Lỗi Theo Biểu Hiện Thực Tế
Việc mô tả đúng dạng sai lệch giúp thu hẹp đáng kể phạm vi kiểm tra. Trước khi thay đổi cấu hình, nên chạy máy trong điều kiện kiểm soát, ghi lại giá trị vị trí lệnh, vị trí phản hồi, tốc độ, mô-men và số chu kỳ tại thời điểm bắt đầu phát sinh sai số.
- Lệch ngay sau homing: kiểm tra cảm biến gốc, chiều tìm gốc, offset, vị trí gá cảm biến và trạng thái preset tọa độ.
- Sai số tăng theo quãng đường: ưu tiên electronic gearing, đơn vị hành trình, tỷ số cơ khí, mất xung hoặc trượt truyền động.
- Lệch trong lúc tăng tốc: kiểm tra profile chuyển động, giới hạn tốc độ, giới hạn mô-men, tuning và quán tính tải.
- Lệch sau khi mất điện: kiểm tra dữ liệu absolute, pin encoder, quy trình homing và lệnh phục hồi tọa độ; có thể đối chiếu thêm bài servo mất vị trí gốc sau khi mất điện.
- Chỉ lệch khi có sản phẩm: kiểm tra tải thực tế, ma sát, lực căng, hộp số, phanh và khả năng trượt cơ khí.
Quy Trình Kiểm Tra Hai Trục Servo Chạy Lệch Nhau
Quy trình nên đi từ dữ liệu vận hành đến tín hiệu điều khiển, phản hồi và cơ khí. Trước khi thao tác trong tủ điện hoặc trên cơ cấu máy, cần đưa thiết bị về trạng thái bảo trì an toàn, cô lập nguồn theo quy trình của nhà máy và không đấu tắt mạch safety.
- Ghi nhận hiện tượng: xác định trục nào chạy trước, hướng lệch, mức sai số, tốc độ, tải và thời điểm phát sinh.
- Backup dữ liệu: lưu parameter driver, chương trình PLC hoặc motion controller, bảng tọa độ và cấu hình mạng nếu hệ thống cho phép.
- Kiểm tra gốc tọa độ: so sánh cảm biến home, offset, chiều tìm gốc, vị trí preset và trình tự hoàn thành homing của hai trục.
- So sánh lệnh và phản hồi: theo dõi command position, feedback position, following error, tốc độ và mô-men của từng trục.
- Đối chiếu electronic gearing: kiểm tra tử số, mẫu số, đơn vị hành trình, độ phân giải lệnh và chế độ nhận xung.
- Kiểm tra đồng bộ controller: xác minh hai trục được kích hoạt cùng điều kiện, cùng profile và không bị chậm do logic hoặc interlock riêng.
- Kiểm tra encoder và cáp: quan sát đầu giắc, đường đi dây, shield, điểm nối đất, dấu hiệu đứt ngầm và alarm phản hồi.
- Kiểm tra cơ khí: đánh giá hộp số, pulley, dây đai, vít me, khớp nối, phanh, bạc đạn, tải và độ rơ.
- Chạy thử có kiểm soát: bắt đầu ở tốc độ và tải phù hợp, theo dõi sai số trước khi đưa máy về chu trình sản xuất.
Kiểm Tra Electronic Gearing Và Thông Số Hành Trình
Electronic gear phải được đánh giá cùng tỷ số cơ khí. Mục tiêu không phải làm cho hai driver có tất cả parameter giống nhau, mà là bảo đảm cùng một đơn vị lệnh tạo ra đúng quan hệ chuyển động mà máy yêu cầu.
- Kiểm tra số xung hoặc đơn vị lệnh tương ứng với một vòng motor.
- Đối chiếu tử số và mẫu số electronic gear của từng driver.
- Xác minh chiều quay và dấu của lệnh vị trí.
- So sánh bước vít me, đường kính pulley và tỷ số hộp số.
- Kiểm tra phần mềm PLC đang quy đổi milimet, độ hoặc vòng quay như thế nào.
- Xác định parameter có bị ghi lại từ HMI hoặc PLC khi khởi động hay không.
- Không sao chép parameter giữa Driver Servo Delta ASD-B3 và dòng khác nếu chưa đối chiếu manual đúng model.
Nếu hai trục dùng cơ cấu khác nhau nhưng phải tạo cùng hành trình, electronic gear có thể không giống nhau. Khi đó cần tính theo quan hệ cơ khí thực tế thay vì ép hai driver về cùng một bộ số.
Kiểm Tra PLC, Motion Controller Và Đồng Bộ Xung
Khi vị trí lệnh của hai trục đã khác nhau ngay từ controller, điều chỉnh driver không xử lý được nguyên nhân gốc. Kỹ thuật cần xác minh chương trình có phát cùng profile chuyển động, cùng thời điểm bắt đầu và cùng điều kiện hoàn thành hay không.
| Hạng mục controller | Nội dung cần đối chiếu |
|---|---|
| Nguồn lệnh | Hai trục nhận lệnh từ cùng controller hay từ hai ngõ phát xung, hai module hoặc hai chương trình khác nhau. |
| Thời điểm kích hoạt | Điều kiện Servo ON, start motion, home complete và interlock có hoàn thành đồng thời hay không. |
| Profile chuyển động | Tốc độ, gia tốc, giảm tốc, jerk, giới hạn và tọa độ đích của hai trục. |
| Bộ đếm vị trí | Lệnh reset, preset, clear deviation hoặc phục hồi tọa độ sau mất điện. |
| Mạng truyền thông | Chu kỳ cập nhật, trạng thái node, lỗi truyền thông và cấu hình đồng bộ theo tài liệu của hệ thống thực tế. |

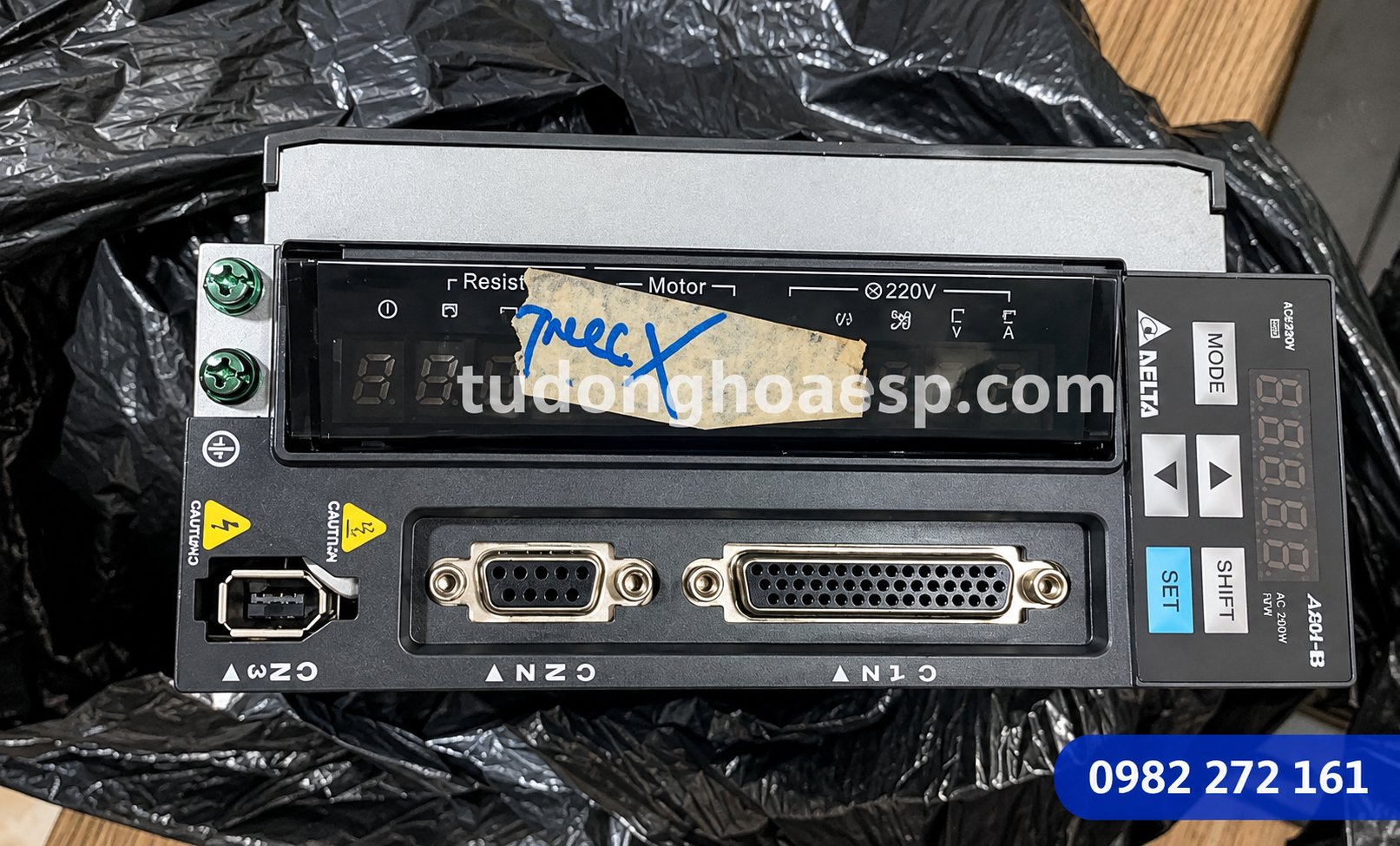

Kiểm Tra Encoder, Driver Và Motor Servo
Nếu controller gửi cùng lệnh nhưng phản hồi của một trục không bám theo, cần chuyển sang kiểm tra driver, encoder, motor và tải. Có thể so sánh dữ liệu của hai trục trong cùng một chu kỳ để xác định trục nào xuất hiện following error, dòng hoặc mô-men bất thường.
- Kiểm tra model driver và motor có đúng cặp hay không.
- Đối chiếu chế độ điều khiển, nguồn lệnh và trạng thái Servo ON.
- Kiểm tra alarm history trước khi reset lỗi.
- Quan sát cáp encoder, cáp motor, connector và dây shield.
- So sánh giới hạn mô-men, tốc độ và following error của hai trục.
- Kiểm tra phanh motor có nhả đúng thời điểm hay không.
- Đánh giá nhiệt, rung, tiếng kêu và dòng vận hành của motor.
Trong hệ nhiều trục công suất lớn hoặc cấu trúc module, cần xem xét cả nguồn, bus DC, safety và controller chung. Có thể tham khảo bài Servo Delta ASDA-H3 để hiểu thêm cách đánh giá tổng thể hệ servo đa trục.
Kiểm Tra Cơ Khí, Hộp Số, Vít Me Và Tải
Vị trí encoder motor đúng không đồng nghĩa cơ cấu máy đã di chuyển đúng. Khớp nối trượt, then lỏng, dây đai giãn, hộp số có độ rơ hoặc vít me bị nặng có thể khiến motor hoàn thành lệnh nhưng bàn trượt, con lăn hoặc khung nâng vẫn lệch.
- Đánh dấu vị trí khớp nối để kiểm tra hiện tượng trượt tương đối.
- So sánh độ rơ và lực quay của hai trục khi máy ở trạng thái bảo trì an toàn.
- Kiểm tra pulley, dây đai, hộp số, bước vít me và vị trí gá cơ cấu.
- Kiểm tra phanh, bạc đạn, ray trượt và khả năng kẹt tải.
- Đánh giá tải có phân bố đều giữa hai trục hay không.
- Không dùng tuning để che tình trạng cơ khí hư hỏng.
Nếu motor xuất hiện rung, nóng, mất lực, tiếng kêu hoặc phản hồi encoder không ổn định, cần kiểm tra đồng bộ theo nhóm sửa motor servo Delta thay vì chỉ điều chỉnh thông số driver.
Khi Nào Cần Dừng Máy Và Liên Hệ Kỹ Sư?
Nên dừng kiểm tra chuyên sâu khi sai lệch có nguy cơ làm nghiêng cơ cấu, kẹt sản phẩm, va chạm máy hoặc mất kiểm soát vị trí. Không tiếp tục chạy thử nhiều lần nếu motor rung mạnh, phát tiếng bất thường, encoder báo lỗi hoặc khoảng lệch tăng nhanh theo chu kỳ.
- Hai trục kéo một khung hoặc cơ cấu chung và bắt đầu tạo lực xoắn cơ khí.
- Sai số tăng dần dù chương trình không thay đổi.
- Driver xuất hiện alarm encoder, quá tải, quá dòng hoặc following error.
- Lỗi xuất hiện sau khi thay driver, motor, encoder, PLC hoặc motion controller.
- Không có file backup parameter hoặc không xác định được cấu hình gốc.
- Máy sử dụng mạng đồng bộ nhiều trục, electronic cam hoặc kiến trúc điều khiển phức tạp.
- Cần đo kiểm trong tủ điện, tháo encoder hoặc can thiệp sâu vào driver và motor.
Khi liên hệ kỹ thuật, nhà máy nên chuẩn bị model PLC hoặc motion controller, model hai driver, model motor, ảnh alarm, file parameter, video hiện tượng, sơ đồ truyền động và mô tả mức sai lệch. Dữ liệu này giúp kỹ sư xác định cần kiểm tra tại máy hay cần tách driver, motor và cáp để đo chuyên sâu.
Câu Hỏi Thường Gặp Về Hai Trục Servo Chạy Lệch Nhau
Hai Trục Servo Chạy Cùng Tốc Độ Nhưng Vẫn Lệch Vị Trí Vì Sao?
Hai trục có thể hiển thị cùng tốc độ nhưng electronic gearing, đơn vị hành trình, tỷ số truyền cơ khí hoặc vị trí gốc không giống nhau. Cần so sánh cả vị trí lệnh, vị trí phản hồi, số vòng motor và hành trình thực tế của cơ cấu, không chỉ nhìn giá trị tốc độ.
Có Nên Sao Chép Toàn Bộ Parameter Từ Trục Tốt Sang Trục Bị Lệch Không?
Không nên sao chép toàn bộ khi chưa xác nhận hai trục dùng cùng driver, motor, encoder, tỷ số truyền, hướng quay và vai trò trong máy. Một số parameter cần khác nhau theo cơ khí và chức năng từng trục. Hãy backup dữ liệu gốc và chỉ thay đổi thông số đã xác định rõ.
Electronic Gearing Sai Có Làm Sai Số Tăng Dần Không?
Có thể. Khi tỷ lệ quy đổi xung của hai trục khác nhau, cùng một lượng lệnh sẽ tạo ra hai quãng đường khác nhau. Sai số có thể nhỏ trong một chu kỳ nhưng tích lũy rõ sau nhiều lần di chuyển. Cần đối chiếu electronic gear với tỷ số truyền cơ khí và đơn vị lập trình.
Encoder Bị Lỗi Có Làm Servo Lệch Mà Không Báo Alarm Không?
Tín hiệu encoder chập chờn, nhiễu hoặc đầu nối tiếp xúc kém có thể tạo hiện tượng không ổn định trước khi alarm xuất hiện rõ. Cần kiểm tra lịch sử lỗi, cáp, connector, đường shield và dữ liệu phản hồi trong lúc máy chạy, đồng thời không tự tháo encoder khi thiếu thiết bị căn chỉnh.
Khi Nào Lỗi Đồng Bộ Servo Có Thể Do Cơ Khí?
Nên nghi ngờ cơ khí khi vị trí phản hồi motor gần đúng nhưng cơ cấu vẫn lệch, lỗi chỉ xuất hiện dưới tải hoặc có tiếng kêu, độ rơ và lực cản khác nhau giữa hai trục. Các điểm cần kiểm tra gồm khớp nối, hộp số, dây đai, vít me, phanh, bạc đạn và tải phân bố.
Kết Luận
Hai trục servo chạy lệch nhau cần được kiểm tra theo toàn bộ chuỗi từ PLC hoặc motion controller, electronic gearing, tín hiệu xung, driver, encoder và motor đến cơ cấu truyền động. Sai lệch cố định, sai số tích lũy, lệch khi tăng tốc và lệch dưới tải là những biểu hiện khác nhau, không nên xử lý bằng cùng một cách.
Trước khi điều chỉnh, hãy backup parameter, ghi lại dữ liệu lệnh và phản hồi, kiểm tra gốc tọa độ và xác minh tỷ số cơ khí. Trường hợp lỗi liên quan đồng thời đến nhiều trục, encoder, driver hoặc controller, nên gửi model thiết bị, file thông số, ảnh alarm và video hiện tượng để kỹ sư E.S.P hỗ trợ khoanh vùng phù hợp.
