Trong các máy công nghiệp nhiều trục như máy ép nhựa, máy gia công kim loại, máy cắt đa dây, máy tạo hình, máy giấy hoặc dây chuyền yêu cầu đồng bộ chuyển động, việc chọn đúng nền tảng servo có ảnh hưởng trực tiếp đến độ ổn định của máy. Servo Delta ASDA-H3 là dòng servo AC đa trục công suất lớn, được phát triển cho các hệ thống cần điều khiển nhiều motor, phản hồi nhanh, cấu trúc gọn trong tủ điện và khả năng quản lý năng lượng giữa các trục.
Khi tìm hiểu hoặc kiểm tra Servo Delta ASDA-H3, nhà máy không nên chỉ tập trung vào công suất motor. Để đảm bảo hệ thống vận hành tối ưu, đội ngũ kỹ thuật cần đánh giá tổng thể các yếu tố như: số lượng trục, chế độ điều khiển, loại motor, encoder, tải cơ khí, giải pháp hồi năng lượng, liên động an toàn và cấu trúc tủ điện. Bài viết dưới đây sẽ giúp bạn nắm trọn các đặc điểm cốt lõi của dòng servo này, từ đó dễ dàng khoanh vùng lỗi và chuẩn bị thông tin chính xác trước khi phối hợp làm việc với kỹ sư.
Tóm tắt nhanh: ASDA-H3 phù hợp khi máy cần nhiều trục servo, công suất lớn, yêu cầu phối hợp chuyển động và cần xem xét cấu trúc bus DC dùng chung. Trước khi thay thế hoặc sửa chữa, cần xác minh model drive, model motor, sơ đồ liên kết trục, tín hiệu phản hồi, thông số cài đặt và hiện tượng thực tế của máy.
Servo Delta ASDA-H3 Là Gì?
Servo Delta ASDA-H3 là hệ servo AC đa trục công suất lớn của Delta, hướng đến các máy cần điều khiển chuyển động chính xác, nhiều cơ cấu hoạt động đồng thời và khả năng mở rộng theo số trục. Thay vì triển khai nhiều driver độc lập rời rạc, hệ thống có thể được tổ chức theo dạng module để thuận tiện hơn cho việc bố trí tủ điện, đi dây và quản lý cấu hình.
Dòng ASDA-H3 cần được hiểu như một nền tảng truyền động cho máy lớn, không nên mặc định coi là phiên bản thay thế trực tiếp cho mọi dòng servo Delta khác. Việc áp dụng thực tế phụ thuộc vào kiến trúc máy, số trục, loại motor, tín hiệu feedback, controller đang sử dụng và yêu cầu an toàn của hệ thống.
Với các nhà máy đang cần đánh giá tình trạng driver, motor hoặc hệ truyền động, có thể tham khảo thêm dịch vụ sửa chữa biến tần servo để khoanh vùng nguyên nhân theo hướng tổng thể, thay vì chỉ thay từng module khi chưa xác định rõ lỗi nằm ở drive, motor, encoder hay tải cơ khí.
Đặc Điểm Kỹ Thuật Cần Hiểu Trước Khi Cấu Hình
Hệ Servo Delta ASDA-H3 sở hữu nhiều đặc tính vượt trội, tối ưu riêng cho các giải pháp truyền động đa trục. Tuy nhiên, để đảm bảo tính chính xác tuyệt đối trước khi tiến hành lắp đặt hoặc thay thế, đội ngũ kỹ thuật vẫn cần đối chiếu kỹ lưỡng với catalogue, manual và model cấu hình thực tế. Bảng tổng hợp dưới đây sẽ giúp bạn dễ dàng nhận diện và kiểm tra chính xác các hạng mục quan trọng này.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trong các máy có nhiều trục, một lỗi ở nguồn điều khiển, dây truyền thông, tín hiệu safety hoặc bus DC có thể làm nhiều module cùng mất trạng thái Ready. Vì vậy, khi kiểm tra driver servo Delta H3, không nên chỉ đánh giá từng trục độc lập mà cần nhìn cả cấu trúc hệ thống.
Ứng Dụng Phù Hợp Của Hệ Servo ASDA-H3
Hệ Servo Delta ASDA-H3 thường là lựa chọn tối ưu cho những hệ thống máy móc sở hữu nhiều cơ cấu chuyển động, có tải thay đổi theo chu kỳ hoặc đòi hỏi tính đồng bộ cao giữa các trục. Do đó, khi đánh giá ứng dụng thực tế, đội ngũ kỹ thuật nên xuất phát từ chính đặc tính vận hành của máy thay vì chỉ dựa vào tên ngành nghề chung chung.
- Máy ép nhựa, máy tạo hình và máy thổi chai có nhiều cơ cấu chấp hành cần phối hợp.
- Máy gia công kim loại, máy chấn, máy ép hoặc dây chuyền có yêu cầu định vị chính xác.
- Máy cắt đa dây, máy xử lý vật liệu hoặc máy công nghiệp có nhiều trục chuyển động đồng thời.
- Máy sản xuất ly, thiết bị tạo hình, máy giấy và các cụm cơ cấu truyền động có chu kỳ vận hành lặp lại.
- Dây chuyền cần mở rộng số trục, thay đổi cấu hình hoặc tối ưu không gian lắp đặt trong tủ điện.
Với ứng dụng có PLC, HMI, controller motion và nhiều servo phối hợp, nên chuẩn hóa cả sơ đồ tín hiệu, danh mục I/O, địa chỉ truyền thông và file backup parameter. Đây là cơ sở để hạn chế tình trạng thay driver xong nhưng máy vẫn không chạy do sai mapping, sai mode điều khiển hoặc thiếu điều kiện liên động.
Cách Đánh Giá Cấu Hình Servo Delta ASDA-H3 Cho Máy Nhiều Trục
Để chọn mới, cải tạo hoặc thay thế hệ servo Delta ASDA-H3, kỹ sư nên bắt đầu bằng dữ liệu vận hành thực tế của máy. Việc chọn theo công suất motor trên tem là chưa đủ vì còn liên quan đến mô-men tải, thời gian tăng giảm tốc, quán tính cơ khí, tỷ số truyền, chu kỳ làm việc và yêu cầu đồng bộ trục.
Xác Định Số Trục Và Vai Trò Của Từng Trục
Cần liệt kê rõ từng trục: trục chính, trục cấp liệu, trục kéo, trục ép, trục dao cắt, trục cuộn hoặc trục nâng hạ. Mỗi trục cần ghi nhận công suất motor, tốc độ yêu cầu, tải cơ khí, chế độ điều khiển và mức độ phụ thuộc với các trục khác. Đây là dữ liệu quan trọng để xác định cấu hình module phù hợp.
Kiểm Tra Motor, Encoder Và Cáp Phản Hồi
Khi thay driver hoặc nghi ngờ lỗi feedback, cần chụp rõ tem motor, tem driver, đầu jack encoder, sơ đồ chân cáp và hiện tượng máy. Không nên ghép motor hoặc encoder theo suy đoán vì chỉ cần sai loại feedback, sai tham số motor hoặc sai đầu nối cũng có thể làm trục không Ready, báo alarm hoặc chạy sai vị trí.
Đánh Giá Phần Cơ Khí Và Quán Tính Tải
Motor servo rung, quá tải hoặc lệch vị trí không phải lúc nào cũng bắt nguồn từ driver. Vít me, khớp nối, hộp số, bạc đạn, cơ cấu kẹt, tải ma sát lớn hoặc phanh motor không nhả hết đều có thể làm hệ servo mất ổn định. Với các tình huống trục không quay dù driver vẫn sáng, bài servo Delta không chạy motor là liên kết phù hợp để kiểm tra thêm chuỗi nguyên nhân từ Servo ON đến tải cơ khí.

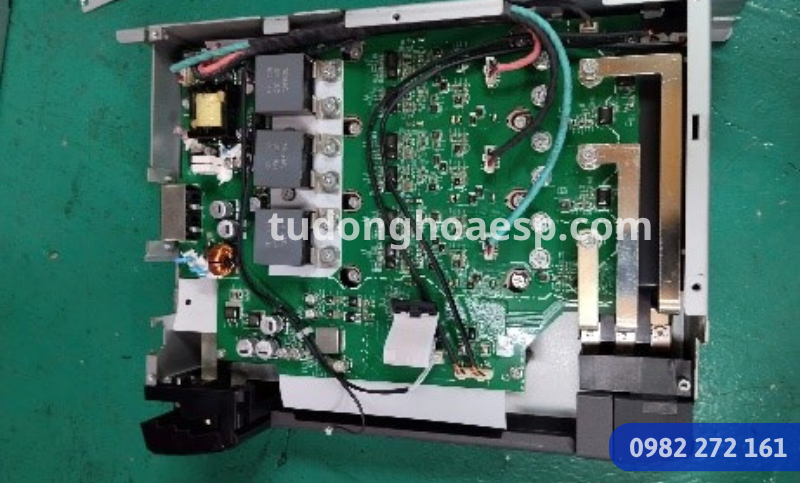

Checklist Trước Khi Lắp Đặt, Thay Thế Hoặc Kiểm Tra Hệ Servo
Trước khi tiến hành tháo module, thay thế driver hoặc reset thông số trên hệ thống Servo Delta ASDA-H3, đội ngũ bảo trì nên chủ động lưu lại toàn bộ dữ liệu hiện trường. Checklist này sẽ giúp giảm thiểu tối đa nguy cơ mất mát tham số (parameter), đấu nối nhầm dây hoặc bỏ sót các điều kiện liên động quan trọng giữa các trục.
- Chụp rõ toàn bộ tem model của drive, motor, module nguồn và module điều khiển liên quan.
- Ghi nhận mã lỗi, đèn trạng thái, thời điểm lỗi xuất hiện và thao tác trước khi máy dừng.
- Backup parameter, chương trình controller hoặc file cấu hình trước khi thay đổi nếu hệ thống cho phép.
- Đối chiếu sơ đồ điện, sơ đồ đấu dây motor, encoder, brake, truyền thông và mạch safety.
- Kiểm tra nguồn điều khiển, nguồn động lực, terminal, đầu nối, tiếp địa và tình trạng dây shield.
- Đánh giá tải cơ khí, phanh motor, khớp nối, cơ cấu truyền động và khả năng quay tự do của trục.
- Đưa máy về trạng thái bảo trì an toàn trước khi đo kiểm hoặc tháo lắp trong tủ điện.

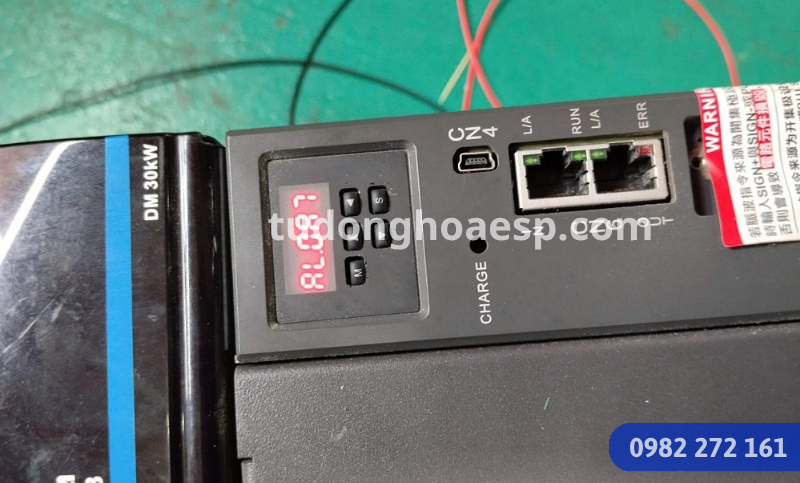

Dấu Hiệu Cần Kiểm Tra Driver, Motor, Encoder Và Bus DC Chung
Với hệ đa trục, lỗi có thể xuất hiện ở một module nhưng nguyên nhân thực tế lại nằm ở nguồn cấp chung, controller, truyền thông, mạch an toàn hoặc tải cơ khí. Khi servo Delta ASDA-H3 không vận hành ổn định, nên khoanh vùng theo dấu hiệu thay vì reset alarm nhiều lần.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Đối với tình huống liên quan đến dừng khẩn hoặc input an toàn, có thể đọc thêm bài sửa Servo Delta báo lỗi AL013 Emergency Stop. Trường hợp thiết bị không sáng màn hình, cần ưu tiên kiểm tra nhóm Servo Delta không lên nguồn trước khi đánh giá đến lỗi truyền thông hoặc lỗi chương trình.
Quy Trình E.S.P Tiếp Nhận Và Kiểm Tra Servo Delta ASDA-H3
Với hệ servo đa trục, mục tiêu kiểm tra không chỉ là xác định một module có lỗi hay không, mà còn phải tìm được nguyên nhân gây mất ổn định cho toàn hệ thống. Quy trình dưới đây giúp chuẩn hóa việc tiếp nhận thông tin và hạn chế rủi ro thay sai thiết bị.
- Tiếp nhận model drive, model motor, ảnh tem thiết bị, ảnh alarm và mô tả hiện tượng máy.
- Đánh giá sơ bộ cấu trúc hệ thống: số trục, controller, truyền thông, nguồn cấp, safety và tải cơ khí.
- Kiểm tra tình trạng bên ngoài: terminal, cáp motor, cáp encoder, dây shield, tiếp địa, quạt làm mát và dấu hiệu ẩm bụi.
- Backup hoặc ghi nhận parameter trước khi reset, thay module hoặc điều chỉnh cấu hình.
- Khoanh vùng theo nhóm nguồn, bus DC, module drive, motor, feedback, PLC/controller và cơ khí.
- Đo kiểm chuyên sâu khi có dấu hiệu lỗi board nguồn, board công suất, input/output hoặc feedback nội bộ.
- Chạy thử có kiểm soát sau khi xử lý: kiểm tra Ready, Servo ON, hướng quay, phản hồi vị trí, liên động safety và vận hành thực tế của máy.
Nếu hệ thống đang dùng driver Delta đời cũ hoặc có cụm servo đơn trục đi kèm, bài sửa chữa Driver Servo Delta ASDA-B có thể hỗ trợ đối chiếu thêm các lỗi phổ biến về nguồn, công suất, motor và tín hiệu phản hồi. Tuy nhiên, không nên áp dụng nguyên xi parameter hoặc sơ đồ của dòng khác cho ASDA-H3 khi chưa xác nhận bằng tài liệu kỹ thuật.
Câu Hỏi Thường Gặp Về Servo Delta ASDA-H3
Servo Delta ASDA-H3 Có Phải Dòng Servo Dùng Cho Mọi Máy Không?
Không. ASDA-H3 phù hợp hơn với các máy công nghiệp nhiều trục và yêu cầu truyền động công suất lớn. Việc sử dụng cần được xác định theo số trục, tải cơ khí, motor, controller, cấu trúc nguồn và yêu cầu an toàn của máy.
Có Thể Thay Một Module ASDA-H3 Mà Không Kiểm Tra Toàn Hệ Không?
Không nên thay module chỉ dựa trên hiện tượng một trục lỗi. Hệ đa trục có thể dùng nguồn, bus DC, safety hoặc controller chung. Cần kiểm tra model, parameter, liên kết module và nguyên nhân phát sinh lỗi trước khi quyết định thay thế.
ASDA-H3 Không Ready Thì Nên Kiểm Tra Gì Trước?
Nên kiểm tra nguồn điều khiển, nguồn động lực, trạng thái safety, controller, truyền thông, đèn alarm và các điều kiện liên động. Sau đó mới kiểm tra cáp motor, cáp encoder, module drive và phần cơ khí của từng trục.
Có Nên Reset Alarm Liên Tục Để Máy Chạy Lại Không?
Không nên. Reset liên tục có thể làm mất dữ liệu chẩn đoán ban đầu và tăng rủi ro khi lỗi liên quan đến quá tải, chạm chập, feedback, mạch an toàn hoặc tải cơ khí. Cần ghi nhận mã lỗi và hiện tượng trước khi reset.
Khi Cần Tư Vấn Hoặc Sửa Servo ASDA-H3, Nhà Máy Cần Gửi Gì?
Nên chuẩn bị ảnh tem driver, ảnh tem motor, ảnh mã lỗi, video hiện tượng, sơ đồ tủ điện nếu có, thông tin số trục, loại máy, tải cơ khí và thời điểm lỗi xuất hiện. Dữ liệu càng đầy đủ thì việc khoanh vùng nguyên nhân càng có cơ sở.
Kết Luận
Servo Delta ASDA-H3 là nền tảng servo đa trục công suất lớn, cần được đánh giá theo tổng thể hệ thống thay vì theo từng module riêng lẻ. Khi máy có hiện tượng không Ready, không Servo ON, rung giật, sai vị trí, mất phản hồi hoặc nhiều trục cùng dừng, đội kỹ thuật nên kiểm tra tuần tự từ nguồn, safety, controller, bus DC, drive, motor đến tải cơ khí.
Để E.S.P hỗ trợ đánh giá nhanh hơn, nhà máy nên gửi model drive, model motor, ảnh alarm, video hiện tượng và sơ đồ hệ thống nếu có. Liên hệ E.S.P qua hotline 0982 272 161 để trao đổi hướng kiểm tra phù hợp với tình trạng thực tế của thiết bị.
