So sánh hệ thống điện lò hơi 20 tấn và tủ điện lò hơi dầu tải nhiệt đều là hạng mục quan trọng trong dự án nhiệt công nghiệp, nhưng không nên xem là hai giải pháp có thể thay thế trực tiếp cho nhau. Hệ thống điện lò hơi 20 tấn thường được nhìn theo phạm vi tổng thể: nguồn cấp, tủ động lực, bơm, quạt, burner, cảm biến, liên động và vận hành đồng bộ của lò. Trong khi đó, tủ điện lò hơi dầu tải nhiệt tập trung sâu hơn vào logic điều khiển quá trình gia nhiệt, tuần hoàn dầu tải nhiệt, giám sát nhiệt độ, lưu lượng, cảnh báo và các điều kiện cho phép vận hành.
Vì vậy, phương án phù hợp không nằm ở việc chọn “hệ điện lớn hơn” hay “tủ điều khiển nhiều thiết bị hơn”, mà phải xuất phát từ sơ đồ công nghệ, tải thực tế, loại burner, số lượng bơm, yêu cầu tự động hóa và các liên động an toàn hiện trường. Bài viết dưới đây giúp nhà máy phân biệt đúng phạm vi, hạn chế đầu tư thiếu hoặc dư cấu hình ngay từ đầu.
Tóm tắt nhanh: Hệ thống điện lò hơi 20 tấn là bài toán cấp nguồn và điều khiển tổng thể cho thiết bị công nghệ có công suất lớn. Tủ điện lò hơi dầu tải nhiệt là tủ điều khiển chuyên dụng, cần ưu tiên logic tuần hoàn môi chất, nhiệt độ, liên động burner và tín hiệu bảo vệ. Hai hạng mục có thể tích hợp trong một dự án, nhưng cấu hình cuối cùng phải bám sát P&ID, bản vẽ điện, dữ liệu tải và điều kiện vận hành thực tế.

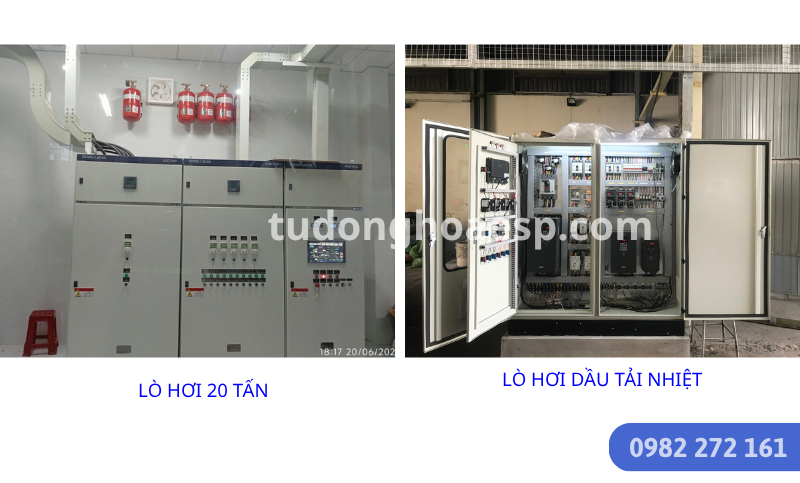

So sánh phạm vi điều khiển giữa hệ thống điện lò hơi 20 tấn và tủ điện lò hơi dầu tải nhiệt.So Sánh Hệ Thống Điện Lò Hơi 20 Tấn Và Tủ Điện Lò Hơi Dầu Tải Nhiệt Khác Nhau Ở Đâu?
Điểm khác biệt cốt lõi nằm ở phạm vi điều khiển và đối tượng công nghệ cần bảo vệ. Hệ thống điện lò hơi 20 tấn thường bao quát nhiều nhóm tải động lực và tín hiệu hiện trường. Tủ điện lò hơi dầu tải nhiệt lại đi sâu vào chu trình vận hành của hệ thống gia nhiệt dùng dầu tải nhiệt, đặc biệt là trạng thái bơm tuần hoàn, nhiệt độ dầu cấp – hồi, điều kiện burner, cảm biến và alarm.
Trong thực tế, một dự án có thể cần cả hai: phần lắp đặt hệ thống điện lò hơi 20 tấn để tổ chức nguồn, tủ động lực và liên động tổng thể; đồng thời cần tủ điều khiển riêng cho cụm dầu tải nhiệt để kiểm soát nhiệt, lưu lượng và trình tự vận hành. Không nên chỉ dựa vào tên gọi của tủ để chốt cấu hình.
| Tiêu chí | Hệ thống điện lò hơi 20 tấn | Tủ điện lò hơi dầu tải nhiệt |
|---|---|---|
| Phạm vi chính | Nguồn cấp, tủ động lực, thiết bị đóng cắt, motor, bơm, quạt, burner, cảm biến và liên động toàn hệ lò hơi. | Điều khiển quá trình gia nhiệt và tuần hoàn dầu tải nhiệt theo logic vận hành đã thống nhất. |
| Nhóm tải quan trọng | Quạt cấp gió, quạt hút, bơm cấp nước, bơm hóa chất, bơm xả, burner, motor phụ trợ và tải công nghệ liên quan. | Bơm tuần hoàn dầu tải nhiệt, burner, van điều khiển, quạt liên quan, cảm biến nhiệt độ và thiết bị cảnh báo. |
| Tín hiệu cần giám sát | Mức nước, áp suất, trạng thái motor, tín hiệu cháy, liên động quạt – bơm – burner, dừng khẩn và các alarm theo thiết kế. | Nhiệt độ dầu cấp – hồi, lưu lượng tuần hoàn, trạng thái bơm, điều kiện cho phép burner chạy và cảnh báo nhiệt bất thường. |
| PLC – HMI | Cần khi hệ thống có nhiều chế độ vận hành, nhiều nhóm thiết bị, nhu cầu cảnh báo và theo dõi trạng thái tập trung. | Phù hợp để hiển thị nhiệt độ, trạng thái bơm, alarm, chế độ Auto/Manual và logic liên động nhiệt. |
| Rủi ro nếu cấu hình thiếu | Khó kiểm soát tải động lực, thiếu liên động an toàn, bảo trì mất thời gian hoặc dừng máy ngoài kế hoạch. | Nhiệt vận hành không ổn định, tuần hoàn không được xác nhận đúng điều kiện, alarm thiếu hoặc trình tự burner không phù hợp. |
Lắp Đặt Hệ Thống Điện Lò Hơi 20 Tấn: Cần Ưu Tiên Những Gì?
Với lò hơi công suất 20 tấn, phần điện không chỉ là kéo cáp và đóng tủ. Đây là hạng mục cần phân tích đồng thời tải động lực, nguồn cấp, thiết bị bảo vệ, tuyến cáp, điều kiện môi trường tủ điện, tín hiệu cảm biến và chuỗi liên động. Phạm vi có thể khác nhau theo loại lò, burner, quy trình cấp nước, xử lý khói, yêu cầu giám sát và bản vẽ công nghệ của từng nhà máy.
Tổ chức nguồn và tải động lực theo từng cụm thiết bị
Kỹ sư cần phân nhóm tải rõ ràng thay vì gom tất cả motor vào một nhánh điều khiển. Bơm, quạt, burner, cơ cấu chấp hành và các tải phụ trợ có yêu cầu khởi động, bảo vệ và logic ưu tiên khác nhau. Trường hợp cần điều chỉnh lưu lượng hoặc áp suất, biến tần có thể được cân nhắc theo yêu cầu công nghệ; tuy nhiên việc chọn công suất, phương thức điều khiển và tín hiệu phản hồi phải dựa trên dữ liệu tải thực tế.
Liên động an toàn phải được xác định từ sơ đồ công nghệ
Một hệ thống điện lò hơi cần xác định rõ điều kiện nào cho phép khởi động, điều kiện nào phải cảnh báo và điều kiện nào buộc dừng theo trình tự an toàn. Các tín hiệu như trạng thái quạt, bơm, mức nước, áp suất, báo cháy burner, dừng khẩn hoặc alarm thiết bị phụ trợ phải được rà soát trên sơ đồ công nghệ trước khi viết chương trình PLC hay đấu nối I/O.
Nếu dự án cần chuẩn hóa thiết kế tủ, bố trí thiết bị, đánh số dây và lập trình giao diện vận hành, có thể tham khảo cách triển khai lắp đặt tủ điện PLC cho nhà máy. Nội dung này phù hợp để xác định thêm phạm vi PLC-HMI, terminal, nguồn 24VDC, relay trung gian và phương án bảo trì sau bàn giao.
Ảnh minh họa hệ thống điện lò hơi 20 tấn
Tủ Điện Lò Hơi Dầu Tải Nhiệt Có Logic Điều Khiển Khác Ở Đâu?
Tủ điện lò hơi dầu tải nhiệt không nên thiết kế theo tư duy “thêm vài cảm biến nhiệt độ là đủ”. Điểm trọng tâm của tủ là duy trì quá trình gia nhiệt và tuần hoàn dầu tải nhiệt theo trình tự an toàn, ổn định và dễ giám sát. Tủ phải nhận biết được trạng thái thiết bị, xử lý cảnh báo theo logic đã thống nhất và không cho burner vận hành khi các điều kiện quan trọng chưa được đáp ứng.
Dầu tải nhiệt là môi chất truyền nhiệt trong quy trình công nghệ; không nên mặc định loại nhiên liệu cấp cho burner chỉ dựa trên tên gọi hệ thống. Loại burner, nhiên liệu, số lượng bơm, van, thiết bị trao đổi nhiệt và chế độ vận hành cần được xác nhận bằng hồ sơ thực tế trước khi chọn PLC, HMI, module I/O, thiết bị đóng cắt hay biến tần.
Kiểm soát tuần hoàn là điều kiện nền tảng
Bơm tuần hoàn và tín hiệu xác nhận dòng chảy là nhóm điểm cần được phân tích kỹ. Tùy sơ đồ công nghệ, hệ thống có thể cần giám sát trạng thái chạy của bơm, phản hồi từ thiết bị bảo vệ, tín hiệu lưu lượng hoặc các điều kiện vận hành liên quan. Mục tiêu là giúp chu trình gia nhiệt chỉ diễn ra khi hệ thống tuần hoàn đang ở trạng thái phù hợp theo thiết kế.
Nhiệt độ, cảnh báo và giao diện vận hành cần trực quan
HMI nên thể hiện được nhiệt độ cần theo dõi, trạng thái Auto/Manual, hoạt động của bơm, trạng thái burner, alarm hiện thời và lịch sử cảnh báo khi hệ thống có yêu cầu. Việc sử dụng PLC-HMI không nhằm làm giao diện phức tạp hơn, mà giúp đội vận hành nhận diện nhanh điều kiện bất thường, truy vết nguyên nhân và thực hiện đúng trình tự khởi động hoặc dừng máy.
Để xem chuyên sâu hơn theo nhóm thiết bị và hạng mục triển khai, có thể liên kết đến bài tủ điện lò hơi dầu tải nhiệt. Bài chuyên sâu nên tập trung vào cấu tạo tủ, tín hiệu hiện trường, cách phân nhóm cảnh báo và dữ liệu cần chốt trước khi gia công tủ.
7 Bước Phân Tích Trước Khi Chốt Cấu Hình Tủ Điện Lò Hơi
Dù dự án là hệ điện lò hơi 20 tấn hay tủ điện dầu tải nhiệt, khảo sát đầu vào càng rõ thì cấu hình tủ càng sát nhu cầu, hạn chế sửa đổi khi đã đấu nối hoặc chạy thử. Quy trình dưới đây nên được dùng như checklist kỹ thuật trước khi làm báo giá và bản vẽ.
- Tiếp nhận yêu cầu vận hành: Làm rõ mục tiêu sản xuất, chế độ chạy, thiết bị đang có, các điểm nghẽn và sự cố từng gặp.
- Khảo sát hiện trường: Kiểm tra vị trí lắp tủ, môi trường bụi – nhiệt – rung, tuyến cáp, nguồn cấp, tủ cũ và khả năng mở rộng.
- Rà soát sơ đồ công nghệ: Đối chiếu P&ID, sơ đồ nguyên lý, danh sách thiết bị, bơm, quạt, burner, van và cảm biến.
- Phân nhóm tải và I/O: Xác định tải động lực, tín hiệu số, tín hiệu analog, tín hiệu báo lỗi và các tín hiệu dự phòng cần thiết.
- Thiết kế liên động: Xác định điều kiện cho phép chạy, cảnh báo, dừng theo trình tự, dừng khẩn và chế độ Manual/Auto.
- Lập trình, đấu nối và test nội bộ: Kiểm tra logic PLC-HMI, tín hiệu I/O, nhãn dây, relay, terminal và trạng thái mô phỏng trước khi đưa ra hiện trường.
- Chạy thử, nghiệm thu và bàn giao: Test cùng thiết bị thực tế theo phạm vi được phê duyệt, cập nhật tài liệu và hướng dẫn đội vận hành.
Quy trình 7 bước từ khảo sát hiện trường đến chạy thử và bàn giao.4 Lỗi Thường Gặp Khi Chọn Giải Pháp Điện Cho Hệ Lò Hơi
Các lỗi dưới đây thường không xuất phát từ việc thiếu một thiết bị đơn lẻ, mà do phạm vi thiết kế chưa được chốt đầy đủ giữa đội vận hành, nhà cung cấp burner, bộ phận cơ khí và đơn vị thi công điện – tự động hóa.
- Dùng cấu hình tủ chung cho nhiều hệ công nghệ: Có thể làm thiếu tín hiệu bảo vệ hoặc không phản ánh đúng trình tự vận hành thực tế.
- Chọn PLC và I/O trước khi rà soát danh sách tín hiệu: Dễ phát sinh thiếu điểm I/O, thiếu dự phòng hoặc phải sửa tủ sau khi chạy thử.
- Chỉ quan tâm phần động lực mà bỏ qua liên động: Hệ thống có thể chạy motor nhưng chưa chắc vận hành an toàn theo điều kiện công nghệ.
- Không chuẩn hóa HMI và alarm: Đội vận hành khó xác định nguyên nhân khi phát sinh sự cố, dẫn đến xử lý chậm hoặc thao tác không đúng trình tự.
Các bài về tủ điều khiển PLC và tủ PLC Siemens quạt hút bụi có thể hỗ trợ tham khảo thêm về cách tổ chức I/O, biến tần, tín hiệu phản hồi, cảnh báo và điều khiển tải công nghiệp. Tuy nhiên, cấu hình cho lò hơi vẫn cần được chốt theo hồ sơ công nghệ riêng của từng công trình.
Checklist Dữ Liệu Cần Chuẩn Bị Trước Khi Yêu Cầu Báo Giá
Nhà máy nên chuẩn bị các dữ liệu dưới đây trước khi yêu cầu khảo sát hoặc báo giá. Đây là cơ sở để kỹ sư đánh giá đúng phạm vi, tránh báo giá sơ bộ thiếu thiết bị hoặc đề xuất chưa sát điều kiện vận hành.
| Nhóm dữ liệu | Thông tin cần cung cấp | Mục đích kỹ thuật |
|---|---|---|
| Hồ sơ hiện trạng | Ảnh tủ cũ, bản vẽ điện, P&ID, sơ đồ nguyên lý hoặc danh sách thiết bị đang sử dụng. | Khoanh vùng phạm vi cải tạo, thay mới hoặc tích hợp thêm tín hiệu. |
| Thông số tải | Công suất motor, điện áp, dòng định mức, số lượng bơm, quạt, burner và thiết bị phụ trợ. | Chọn thiết bị đóng cắt, bảo vệ, cáp, biến tần hoặc phương án khởi động phù hợp. |
| Tín hiệu điều khiển | Danh sách cảm biến, công tắc áp suất, công tắc mức, flow switch, nhiệt độ, van và alarm cần hiển thị. | Tính toán I/O, loại tín hiệu, nguồn nuôi, relay trung gian và logic PLC-HMI. |
| Yêu cầu vận hành | Chế độ Auto/Manual, lịch vận hành, yêu cầu cảnh báo, lưu lịch sử, giám sát từ xa hoặc tích hợp hệ thống cũ. | Xác định mức độ tự động hóa và cách thiết kế giao diện vận hành. |
Câu Hỏi Thường Gặp
Hệ thống điện lò hơi 20 tấn có thể dùng chung tủ với lò hơi dầu tải nhiệt không?
Có thể tích hợp trong cùng một dự án nếu sơ đồ công nghệ và phạm vi vận hành phù hợp, nhưng không nên dùng một mẫu tủ chung cho mọi trường hợp. Phần động lực, danh sách I/O, điều kiện burner, bơm tuần hoàn, cảm biến và liên động cần được thiết kế theo hệ thiết bị thực tế.
Tủ điện lò hơi dầu tải nhiệt cần giám sát những tín hiệu nào?
Các tín hiệu thường cần rà soát gồm nhiệt độ dầu, trạng thái bơm tuần hoàn, điều kiện cho phép burner chạy, tín hiệu lưu lượng hoặc bảo vệ liên quan, trạng thái van và alarm. Danh sách cuối cùng phải bám P&ID, tài liệu burner, thiết bị hiện trường và yêu cầu vận hành của nhà máy.
Khi nào nên dùng PLC-HMI cho tủ điện lò hơi?
PLC-HMI phù hợp khi hệ thống có nhiều tải động lực, nhiều tín hiệu liên động, cần phân quyền chế độ Auto/Manual, theo dõi nhiệt độ, hiển thị alarm hoặc tích hợp tín hiệu với dây chuyền. Mức cấu hình PLC, HMI và module I/O nên được chọn sau khi có danh sách tín hiệu đầy đủ.
Cần chuẩn bị gì trước khi yêu cầu báo giá tủ điện lò hơi?
Nên gửi ảnh hiện trạng, bản vẽ điện nếu có, P&ID, công suất các motor, danh sách bơm – quạt – burner, loại cảm biến, yêu cầu Auto/Manual và các lỗi đang gặp. Dữ liệu càng rõ, phương án khảo sát và báo giá càng hạn chế thiếu phạm vi hoặc phát sinh khi thi công.
Làm sao hạn chế lỗi sau khi lắp đặt tủ điện lò hơi?
Cần kiểm tra kỹ thiết bị, nguồn cấp, chiều quay motor, tín hiệu cảm biến, nhãn dây, liên động an toàn, logic PLC-HMI và quy trình chạy thử theo phạm vi đã phê duyệt. Không nên bỏ qua bước đối chiếu tài liệu thiết bị và hướng dẫn vận hành của từng cụm burner, bơm hoặc thiết bị bảo vệ.
Kết Luận
So sánh giữa hệ thống điện lò hơi 20 tấn và tủ điện lò hơi dầu tải nhiệt cho thấy hai hạng mục có vai trò bổ trợ, không nên đánh giá tách rời khỏi sơ đồ công nghệ thực tế. Hệ điện tổng thể cần bảo đảm nguồn, tải động lực và liên động của toàn cụm thiết bị; trong khi tủ dầu tải nhiệt cần kiểm soát chặt chu trình tuần hoàn, nhiệt độ, trạng thái burner và các điều kiện an toàn theo thiết kế.
Để nhận phương án sát hiện trường, nhà máy nên gửi P&ID, ảnh tủ hiện trạng, danh sách motor – cảm biến – burner và yêu cầu vận hành cho kỹ sư E.S.P trước khi chốt cấu hình tủ, số lượng I/O và phương án thi công.
