Trong các nhà máy gỗ, cơ khí, bao bì, xi măng hoặc khu vực gia công có phát sinh bụi, hệ thống quạt hút thường phải vận hành theo ca, theo số lượng máy đang chạy và theo tình trạng thực tế của đường ống hoặc bộ lọc. Tủ PLC Siemens điều khiển quạt hút bụi giúp tập trung phần điều khiển, giám sát và bảo vệ để quạt không chỉ chạy theo thao tác thủ công mà có thể phản hồi theo tín hiệu hiện trường.
Khi được cấu hình phù hợp, PLC có thể nhận tín hiệu áp suất, chênh áp lọc, trạng thái biến tần, tín hiệu chạy máy, dừng khẩn và các liên động an toàn khác. Từ đó, hệ thống điều khiển quạt theo chế độ Auto hoặc Manual, hiển thị tình trạng trên HMI và đưa ra cảnh báo khi quạt, cảm biến, lọc bụi hoặc phần truyền động hoạt động bất thường.
Bài viết dưới đây tập trung vào cấu hình và nguyên lý của tủ PLC điều khiển quạt hút bụi dùng Siemens, đồng thời cung cấp checklist khảo sát để kỹ thuật nhà máy có thể chuẩn bị dữ liệu trước khi thiết kế, cải tạo hoặc lắp đặt hệ thống mới.
Tóm tắt nhanh: Một tủ PLC Siemens quạt hút bụi thường gồm PLC, module I/O, nguồn 24VDC, HMI, thiết bị đóng cắt và bảo vệ, biến tần hoặc bộ khởi động, terminal, relay trung gian cùng tín hiệu từ cảm biến áp suất/chênh áp. Cấu hình thực tế cần căn cứ vào công suất motor, số lượng quạt, hệ thống lọc, môi trường lắp đặt và yêu cầu liên động của nhà máy.
Tủ PLC Siemens điều khiển quạt hút bụi là gì và dùng khi nào?
Tủ PLC Siemens điều khiển quạt hút bụi là tủ điện sử dụng PLC Siemens để nhận tín hiệu từ hệ thống hút bụi và điều khiển quạt theo logic đã lập trình. Tủ phù hợp cho hệ thống có nhiều điểm hút, nhiều máy phát sinh bụi, yêu cầu chạy quạt theo khu vực, cần điều chỉnh tốc độ bằng biến tần hoặc phải theo dõi tình trạng lọc bụi qua cảm biến áp suất.
So với tủ quạt đơn giản chỉ dùng nút nhấn và contactor, tủ PLC có thể quản lý Auto/Manual, lưu trạng thái lỗi, xử lý timer, mở rộng I/O và giám sát trên HMI. Đây là một ứng dụng thuộc nhóm tủ điều khiển PLC cho nhà máy, phù hợp khi doanh nghiệp cần triển khai hệ thống theo yêu cầu vận hành thực tế.
Những trường hợp nên dùng PLC để điều khiển quạt hút bụi
- Quạt hút cần chạy theo trạng thái của nhiều máy sản xuất hoặc nhiều khu vực hút bụi.
- Nhà máy cần theo dõi áp suất hút, chênh áp lọc, tín hiệu quạt hoặc alarm trên màn hình HMI.
- Hệ thống cần liên động với damper, van gió, máy sản xuất, lọc bụi hoặc nút dừng khẩn.
- Quạt thường xuyên chạy quá tốc độ cần thiết, gây khó kiểm soát điều kiện vận hành.
- Có kế hoạch mở rộng điểm hút, bổ sung biến tần, HMI hoặc kết nối giám sát sau này.

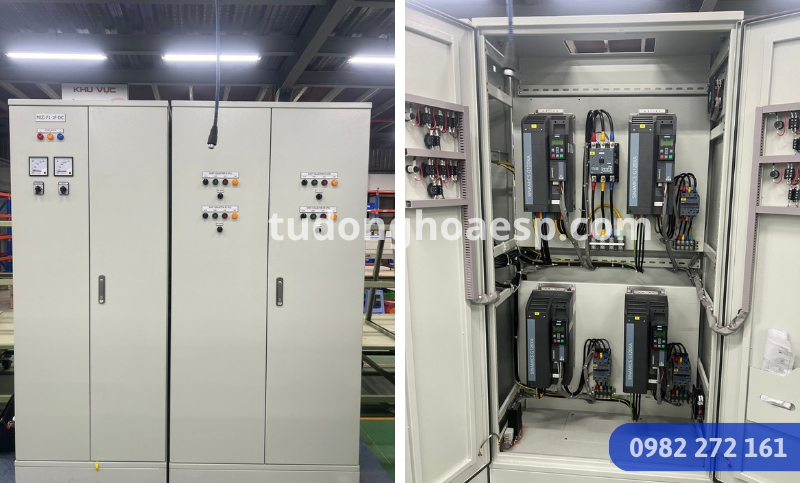

Minh họa cấu hình tham chiếu của tủ PLC Siemens điều khiển quạt hút bụi công nghiệp.Cấu hình cơ bản của tủ điều khiển quạt hút bụi dùng PLC Siemens
Một tủ điều khiển quạt công nghiệp không nên chọn thiết bị theo cấu hình chung cho mọi hệ thống. PLC, biến tần, cảm biến và thiết bị bảo vệ cần được xác định từ công suất motor, số lượng quạt, phương thức khởi động, hệ thống lọc, nguồn điện, vị trí lắp tủ và yêu cầu điều khiển của nhà máy.
| Nhóm thiết bị | Vai trò chính | Thông tin cần xác nhận |
|---|---|---|
| PLC Siemens và module I/O | Xử lý logic Auto/Manual, liên động, timer, alarm và điều khiển tín hiệu. | Số lượng DI/DO/AI/AO, khả năng mở rộng, truyền thông với HMI hoặc biến tần. |
| HMI | Hiển thị trạng thái quạt, áp suất, alarm, chế độ vận hành và thông số được cài đặt. | Kích thước màn hình, phân quyền vận hành, yêu cầu lưu lịch sử cảnh báo. |
| Biến tần | Điều chỉnh tốc độ motor quạt theo áp suất hoặc điều kiện tải. | Dòng định mức motor, tải quạt, nhiệt độ tủ và phương thức điều khiển. |
| Thiết bị bảo vệ, contactor, MCCB | Bảo vệ nguồn, cô lập mạch điện và đóng cắt theo logic điều khiển. | Nguồn cấp, khả năng cắt, phương án phối hợp bảo vệ và sơ đồ hiện hữu. |
| Cảm biến áp suất hoặc chênh áp | Theo dõi áp suất hút, tình trạng đường ống hoặc dấu hiệu nghẹt lọc. | Dải đo, vị trí lắp, loại tín hiệu, phương án hiệu chuẩn và chống nhiễu. |
Nguyên lý vận hành giữa PLC, biến tần và cảm biến áp suất
Trong chế độ Auto, PLC điều khiển quạt hút bụi sẽ kiểm tra điều kiện cho phép chạy như nguồn điều khiển, trạng thái dừng khẩn, báo lỗi biến tần, tín hiệu liên động từ dây chuyền và giá trị cảm biến. Khi điều kiện phù hợp, PLC phát lệnh chạy quạt và có thể gửi giá trị tốc độ đến biến tần quạt hút bụi.
Điều khiển theo áp suất hút
PLC nhận giá trị áp suất hoặc chênh áp, so sánh với điểm đặt và điều chỉnh tốc độ quạt trong phạm vi đã cấu hình. Khi áp suất hút chưa đạt, hệ thống có thể tăng tốc quạt theo logic vận hành; khi nhu cầu hút giảm, tốc độ có thể hạ xuống. Điểm đặt, thời gian trễ và giới hạn tần số cần được cài đặt dựa trên khảo sát thực tế, không nên sao chép trực tiếp từ hệ thống khác.
Chế độ Manual và liên động bảo vệ
Manual thường được dùng cho chạy thử, bảo trì hoặc kiểm tra từng thiết bị. Tuy nhiên, chế độ này không nên bỏ qua toàn bộ liên động an toàn. PLC vẫn cần xử lý dừng khẩn, lỗi quá tải, lỗi biến tần, tín hiệu cửa tủ, mất phản hồi quạt hoặc các điều kiện liên quan đến hệ thống lọc bụi.
Cảnh báo nghẹt lọc và áp suất bất thường
Chênh áp lọc tăng hoặc áp suất hút giảm có thể là dấu hiệu cần kiểm tra lọc bụi, đường ống, damper, quạt, tốc độ biến tần hoặc cảm biến. PLC không tự xử lý lỗi cơ khí, nhưng có thể ghi nhận trạng thái, kích hoạt còi/đèn cảnh báo và dừng thiết bị theo logic an toàn đã được phê duyệt.
Dữ liệu cần khảo sát trước khi thiết kế tủ PLC Siemens cho quạt hút bụi
Khảo sát đầu vào là bước quan trọng trước khi lựa chọn PLC, HMI, biến tần hay kích thước tủ. Mỗi hệ thống hút bụi có điều kiện motor, đường ống, lọc, môi trường và yêu cầu liên động khác nhau. Để hạn chế thiếu thiết bị hoặc sai logic điều khiển, nên chuẩn bị đầy đủ thông tin trước khi lên sơ đồ nguyên lý.
- Tem motor quạt: công suất, điện áp, dòng định mức, tốc độ và cấp bảo vệ.
- Số lượng quạt, cách chạy luân phiên hoặc chạy đồng thời, có quạt dự phòng hay không.
- Loại bộ lọc bụi, vị trí đo áp suất/chênh áp và yêu cầu cảnh báo nghẹt lọc.
- Sơ đồ điện hiện hữu, nguồn cấp, vị trí lắp tủ, độ bụi, độ ẩm và nhiệt độ môi trường.
- Tín hiệu liên động từ máy sản xuất, damper, van gió, hệ thống lọc, dừng khẩn hoặc thiết bị liên quan.
- Nhu cầu sử dụng HMI, lưu alarm, truyền thông, phân quyền và tài liệu bàn giao.

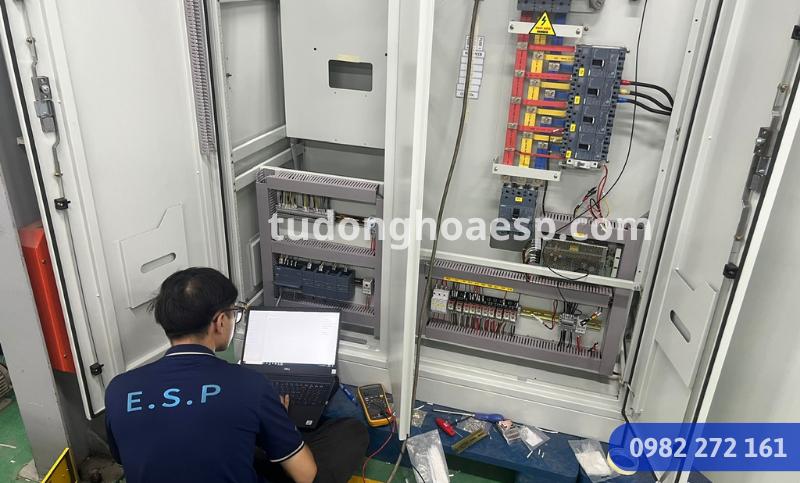

Checklist dữ liệu đầu vào cần xác nhận trước khi thiết kế tủ PLC điều khiển quạt hút bụi.Lỗi thường gặp khi vận hành tủ PLC điều khiển quạt hút bụi
Khi hệ thống hút bụi chạy không ổn định, nguyên nhân có thể đến từ phần cơ khí, đường khí, cảm biến, nguồn điện, biến tần hoặc logic điều khiển. Người vận hành nên ghi nhận mã lỗi, trạng thái đèn, giá trị áp suất và điều kiện xảy ra sự cố trước khi reset hoặc thay đổi thông số.
| Hiện tượng | Nhóm nguyên nhân cần kiểm tra | Hướng kiểm tra ban đầu |
|---|---|---|
| Quạt không chạy ở chế độ Auto | Thiếu điều kiện liên động, mất nguồn điều khiển, lỗi biến tần hoặc PLC không nhận tín hiệu. | Kiểm tra HMI, alarm, E-stop, công tắc chọn chế độ và nguồn điều khiển theo quy trình an toàn. |
| Quạt chạy nhưng lực hút yếu | Lọc nghẹt, đường ống rò/tắc, damper sai vị trí, tốc độ biến tần thấp hoặc cánh quạt có vấn đề. | Ghi nhận áp suất, tần số chạy, trạng thái damper và tình trạng lọc trước khi thay đổi parameter. |
| Biến tần quá nhiệt hoặc dừng lặp lại | Bụi bám, thông gió tủ kém, tải nặng, nhiệt độ cao hoặc quạt làm mát hỏng. | Không reset liên tục; lưu mã lỗi và kiểm tra điều kiện tản nhiệt sau khi cô lập điện đúng quy trình. |
| Áp suất hiển thị dao động bất thường | Cảm biến sai dải đo, nhiễu tín hiệu, ống lấy áp tắc/rò hoặc vị trí đo chưa phù hợp. | Đối chiếu giá trị thực tế, kiểm tra đầu nối, dây tín hiệu và tình trạng hiệu chuẩn. |
Nếu lỗi liên quan đến biến tần, cần đánh giá đồng thời nguồn vào, motor, tải quạt, môi trường tủ điện và tín hiệu điều khiển. Nhà máy có thể tham khảo thêm dịch vụ sửa chữa biến tần servo khi cần đo kiểm thiết bị, sao lưu thông số hoặc xử lý lỗi lặp lại.
Lưu ý kỹ thuật khi thiết kế và lắp đặt tủ điều khiển quạt công nghiệp
Bụi công nghiệp, rung động và nhiệt độ cao có thể ảnh hưởng trực tiếp đến tuổi thọ thiết bị trong tủ. Vì vậy, thiết kế không chỉ dừng ở việc chọn PLC Siemens hoặc biến tần, mà còn cần đánh giá vị trí lắp đặt, giải pháp thông gió, phân tách dây động lực với dây tín hiệu, đánh số dây, tiếp địa, khả năng bảo trì và khoảng dự phòng mở rộng.
- Đặt tủ tại vị trí hạn chế bụi trực tiếp, có không gian thao tác và điều kiện tản nhiệt phù hợp.
- Phân tuyến dây động lực, dây điều khiển và dây tín hiệu analog/truyền thông để giảm nguy cơ nhiễu.
- Thực hiện nhãn thiết bị, nhãn dây, terminal và sơ đồ đấu nối rõ ràng để thuận tiện bảo trì.
- Thiết lập ngưỡng alarm theo dữ liệu khảo sát, không áp dụng ngưỡng chung cho mọi hệ thống.
- Kiểm tra I/O, liên động, alarm và chạy thử trước khi đưa hệ thống vào vận hành chính thức.
Quá trình thi công có thể liên kết với hạng mục lắp đặt tủ điện PLC để triển khai kiểm tra sơ đồ, đấu nối, test I/O và chạy thử theo đúng phạm vi dự án.
Quy trình triển khai tủ PLC Siemens cho hệ thống quạt hút bụi
Một dự án PLC điều khiển quạt hút bụi cần có trình tự triển khai rõ ràng để hạn chế thiếu tín hiệu, sai liên động hoặc khó nghiệm thu. Số bước cụ thể có thể điều chỉnh theo độ phức tạp của từng nhà máy.
- Khảo sát hệ thống: kiểm tra quạt, motor, lọc bụi, đường ống, nguồn điện và vị trí đặt tủ.
- Lập danh sách I/O: xác định tín hiệu áp suất, trạng thái biến tần, liên động, alarm và nút điều khiển.
- Chọn thiết bị: xác định PLC, HMI, biến tần, thiết bị bảo vệ, cảm biến và kích thước tủ.
- Lắp ráp và lập trình: đi dây, đấu nối, lập trình PLC/HMI và cài đặt biến tần theo dữ liệu motor.
- Test và chạy thử: kiểm tra từng tín hiệu, Auto/Manual, alarm, liên động và trạng thái quạt.
- Bàn giao: bàn giao sơ đồ, hướng dẫn vận hành và backup chương trình nếu nằm trong phạm vi triển khai.

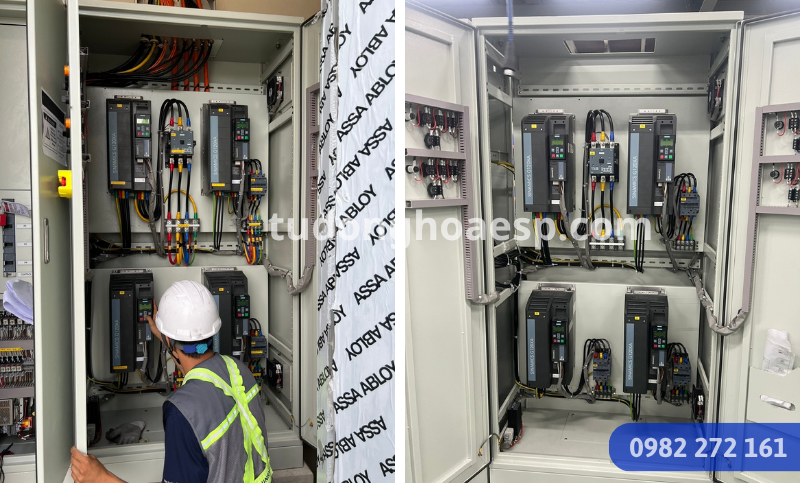

Quy trình tham chiếu từ khảo sát, thiết kế đến chạy thử tủ PLC Siemens quạt hút bụi.Các hạng mục trong danh mục kỹ thuật dự án giúp doanh nghiệp hình dung cách triển khai tủ điện và hệ thống điều khiển theo từng ứng dụng. Khi cần chuẩn bị danh mục PLC, HMI, biến tần hoặc thiết bị hiện trường, có thể tham khảo thêm nhóm thiết bị tự động hóa công nghiệp.
Ghi nhận dự án tủ điện quạt hút bụi tại Pandora Bình Dương
Theo tài liệu dự án được cung cấp, E.S.P có hạng mục tủ điện điều khiển PLC Siemens cho quạt hút bụi nhà máy công nghiệp, triển khai tại Pandora Bình Dương. Đây là cơ sở phù hợp để phát triển cụm nội dung ứng dụng thực tế cho mảng tủ PLC.
Hiện chưa có thông tin về công suất quạt, model PLC, model biến tần, lưu lượng, áp suất thiết kế, số điểm hút, sơ đồ I/O hoặc kết quả chạy thử. Vì vậy, các thông tin này không được khẳng định trong bài viết. [CẦN BỔ SUNG THÔNG TIN] nếu phát triển thành case study chuyên sâu có số liệu kỹ thuật và hình ảnh hiện trường.
Câu hỏi thường gặp về tủ PLC Siemens điều khiển quạt hút bụi
Tủ PLC Siemens điều khiển quạt hút bụi có bắt buộc phải dùng biến tần không?
Không phải mọi hệ thống đều bắt buộc dùng biến tần. Quạt có thể khởi động trực tiếp hoặc theo phương thức phù hợp khác tùy công suất và thiết kế điện. Biến tần thường được cân nhắc khi cần điều chỉnh tốc độ theo áp suất, vận hành nhiều chế độ hoặc giảm tình trạng chạy tối đa liên tục. Việc lựa chọn cần dựa trên motor, tải quạt và yêu cầu công nghệ.
PLC nhận tín hiệu nào để điều khiển quạt hút bụi tự động?
PLC có thể nhận tín hiệu chạy/dừng từ dây chuyền, trạng thái biến tần, áp suất hoặc chênh áp, công tắc cửa tủ, dừng khẩn, bảo vệ motor và tín hiệu từ damper hoặc hệ thống lọc. Danh sách I/O thực tế phụ thuộc số lượng quạt, mức độ liên động và yêu cầu giám sát của nhà máy; cần lập bảng I/O trước khi chốt cấu hình.
Quạt vẫn chạy nhưng lực hút yếu thì tủ PLC có phải là nguyên nhân không?
Chưa thể kết luận. Lực hút yếu có thể do lọc nghẹt, đường ống rò hoặc tắc, damper sai vị trí, cánh quạt, chiều quay, tốc độ biến tần hoặc cảm biến sai lệch. Tủ PLC chỉ là một phần của hệ thống. Nên ghi nhận giá trị áp suất, tần số biến tần, alarm và hiện trạng cơ khí trước khi điều chỉnh tham số.
Có thể nâng cấp tủ quạt hút bụi cũ sang PLC Siemens không?
Có thể xem xét nếu tủ cũ thiếu liên động, khó tìm lỗi, không có hiển thị trạng thái hoặc cần mở rộng điểm hút. Trước khi nâng cấp, cần khảo sát sơ đồ điện, tình trạng thiết bị, số lượng I/O, motor, biến tần và yêu cầu dừng an toàn. Phương án phù hợp có thể là cải tạo từng phần hoặc thay thế tủ theo phạm vi đã thống nhất.
Cần chuẩn bị gì để kỹ sư tư vấn tủ PLC Siemens quạt hút bụi?
Nên chuẩn bị hình tem motor và biến tần hiện có, sơ đồ điện nếu có, ảnh tủ cũ, mô tả số lượng quạt hoặc điểm hút, tình trạng lỗi, yêu cầu vận hành Auto–Manual và vị trí lắp đặt. Những dữ liệu này giúp kỹ sư đánh giá sơ bộ cấu hình điều khiển, phần thiết bị cần giữ lại và thông tin còn thiếu trước khi khảo sát.
Tủ PLC Siemens cho quạt hút bụi cần được thiết kế theo điều kiện vận hành thực tế, không nên chọn cấu hình theo mẫu chung. Khi liên hệ tư vấn, doanh nghiệp nên cung cấp tem motor, ảnh tủ hiện tại, sơ đồ điện và yêu cầu liên động để kỹ sư có cơ sở đánh giá phù hợp.
Kết luận
Một tủ PLC Siemens điều khiển quạt hút bụi được thiết kế đúng không chỉ giúp nhà máy quản lý trạng thái vận hành tập trung mà còn hỗ trợ kiểm soát liên động, nhận biết cảnh báo và tạo nền tảng thuận lợi khi cần mở rộng hệ thống sau này. Để lựa chọn cấu hình phù hợp, cần đánh giá đồng thời công suất motor, số lượng quạt, điều kiện đường ống, hệ thống lọc, tín hiệu cảm biến và yêu cầu vận hành thực tế.
Với các hệ thống đang gặp tình trạng quạt hút chạy không ổn định, lực hút yếu, biến tần báo lỗi hoặc tủ cũ thiếu chức năng giám sát, doanh nghiệp nên khảo sát hiện trạng trước khi thay đổi thiết bị hay cài đặt lại thông số. Việc chuẩn bị tem motor, sơ đồ điện, ảnh tủ hiện hữu và mô tả lỗi sẽ giúp kỹ sư đánh giá giải pháp nhanh, đúng phạm vi hơn.
