Trong các hệ thống gia nhiệt công nghiệp, tủ điện lò hơi dầu tải nhiệt là bộ phận đảm nhiệm việc điều khiển burner, bơm tuần hoàn dầu, cảm biến nhiệt độ, cảnh báo sự cố và các liên động bảo vệ cần thiết. Một tủ điện được thiết kế đúng không chỉ giúp người vận hành theo dõi trạng thái hệ thống rõ ràng hơn mà còn tạo nền tảng để lò dầu chạy ổn định theo tải nhiệt của dây chuyền.
Trên thực tế, nhiều nhà máy sử dụng cách gọi “lò hơi dầu tải nhiệt” để chỉ hệ thống gia nhiệt dùng dầu tải nhiệt. Tuy nhiên, cấu hình tủ điều khiển cần được xác định dựa trên sơ đồ đường ống, loại burner, số lượng bơm, điểm đo nhiệt độ, cơ chế vận hành và yêu cầu an toàn thực tế; không nên sao chép nguyên mẫu tủ của một hệ thống khác.
Khi đầu tư mới hoặc cải tạo, doanh nghiệp nên xem tủ điện như một phần quan trọng của tổng thể hệ thống, thay vì chỉ là nơi tập trung contactor, relay và dây dẫn. Một phương án phù hợp cần làm rõ chế độ chạy tay – tự động, trình tự khởi động bơm tuần hoàn, điều kiện cho phép burner hoạt động, cơ chế dừng khẩn, cảnh báo tại chỗ và khả năng giám sát qua HMI hoặc hệ thống quản lý nhà máy.
Tóm tắt nhanh: Tủ điện điều khiển lò dầu tải nhiệt thường tích hợp nguồn động lực, bảo vệ điện, điều khiển bơm, điều khiển burner, cảm biến nhiệt độ, liên động lưu lượng hoặc áp suất, cảnh báo lỗi và giao diện vận hành. Cấu hình PLC-HMI, relay hoặc biến tần cần lựa chọn theo mức độ tự động hóa, tải vận hành và yêu cầu mở rộng thực tế của từng nhà máy.

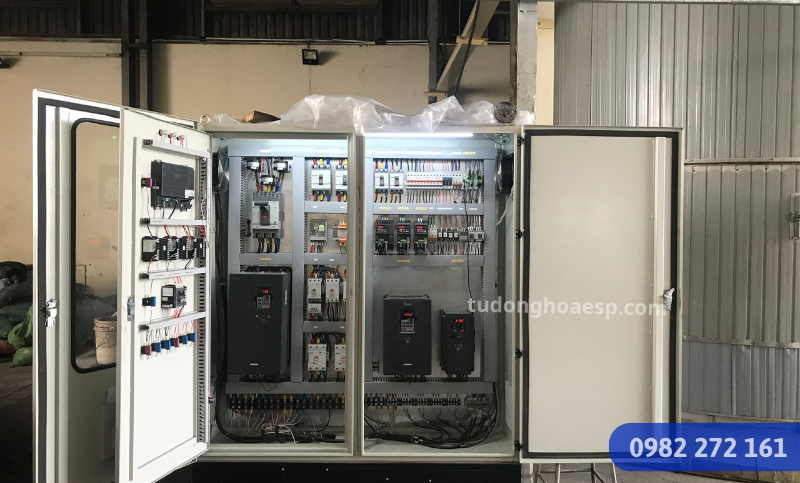

Tủ điện lò dầu tải nhiệt cần được thiết kế theo tải nhiệt, sơ đồ công nghệ và thiết bị thực tế của nhà máy.Tủ điện lò hơi dầu tải nhiệt là gì?
Tủ điện lò hơi dầu tải nhiệt là tủ điều khiển điện dùng để vận hành và giám sát hệ thống gia nhiệt bằng dầu tải nhiệt. Tủ tiếp nhận tín hiệu từ các thiết bị hiện trường như cảm biến nhiệt độ, công tắc lưu lượng, công tắc áp suất, báo mức dầu, tín hiệu lỗi burner hoặc tín hiệu quá tải động cơ; sau đó xử lý để đóng cắt, điều khiển và bảo vệ các thiết bị đầu ra.
Khác với tủ động lực thông thường, tủ điều khiển cho lò dầu tải nhiệt cần có logic vận hành theo trình tự. Ví dụ, burner không nên được cho phép khởi động khi bơm tuần hoàn chưa sẵn sàng hoặc khi chuỗi liên động an toàn chưa đạt điều kiện. Vì vậy, tủ không chỉ làm nhiệm vụ cấp điện mà còn là “đầu não” giúp kiểm soát chu trình gia nhiệt và hạn chế nguy cơ vận hành sai thao tác.
Với các dự án có yêu cầu theo dõi nhiều điểm nhiệt, chạy luân phiên bơm, ghi nhận cảnh báo hoặc kết nối giám sát, doanh nghiệp có thể cân nhắc phát triển hệ thống từ nền tảng tủ điều khiển PLC cho nhà máy. Việc lựa chọn cấu trúc điều khiển phải dựa trên đặc thù vận hành, không nên chỉ chọn theo giá thành ban đầu.
7 hạng mục cần có trong tủ điện điều khiển lò dầu tải nhiệt
Cấu hình thực tế của mỗi tủ điện có thể khác nhau theo công suất, số lượng bơm, loại burner và yêu cầu điều khiển. Tuy nhiên, một tủ điện lò dầu tải nhiệt thường cần xem xét đầy đủ bảy nhóm thiết bị và chức năng dưới đây để đáp ứng nhu cầu vận hành cơ bản.
| Hạng mục | Vai trò trong hệ thống | Lưu ý khi lựa chọn |
|---|---|---|
| Nguồn động lực và bảo vệ điện | Cấp nguồn cho bơm, burner, quạt, van điện và thiết bị phụ trợ. | Cần tính theo tải thực tế, dòng khởi động, đặc tính động cơ và khả năng mở rộng. |
| Khối điều khiển bơm tuần hoàn | Điều khiển chạy – dừng bơm chính, bơm dự phòng hoặc chế độ luân phiên. | Cần xác định rõ số lượng bơm, chế độ duty/standby và phản hồi trạng thái chạy. |
| Khối burner | Nhận và xuất các tín hiệu cho phép chạy, dừng, báo lỗi hoặc reset theo tài liệu burner. | Phải kiểm tra kỹ sơ đồ terminal, điện áp tín hiệu và logic liên động từ nhà sản xuất burner. |
| Cảm biến và bộ điều khiển nhiệt độ | Theo dõi nhiệt độ dầu cấp, dầu hồi hoặc điểm nhiệt của thiết bị công nghệ. | Vị trí đo, loại đầu dò, thang đo và tín hiệu truyền về cần phù hợp với môi trường thực tế. |
| Liên động lưu lượng, áp suất, mức dầu | Ngăn burner hoạt động trong các trạng thái tuần hoàn không đảm bảo hoặc điều kiện bất thường. | Không dùng một logic chung cho mọi hệ thống; cần bám P&ID và triết lý vận hành dự án. |
| PLC, relay hoặc bộ điều khiển chuyên dụng | Xử lý trình tự vận hành, liên động, cảnh báo và chế độ tự động. | Lựa chọn theo số lượng I/O, mức độ mở rộng, nhu cầu truyền thông và cách vận hành của nhà máy. |
| HMI, đèn báo, còi và nút nhấn | Hiển thị trạng thái, nhiệt độ, cảnh báo, chế độ chạy và thao tác tại chỗ. | Ưu tiên giao diện dễ đọc, phân quyền thao tác rõ và có cảnh báo hỗ trợ truy vết lỗi. |

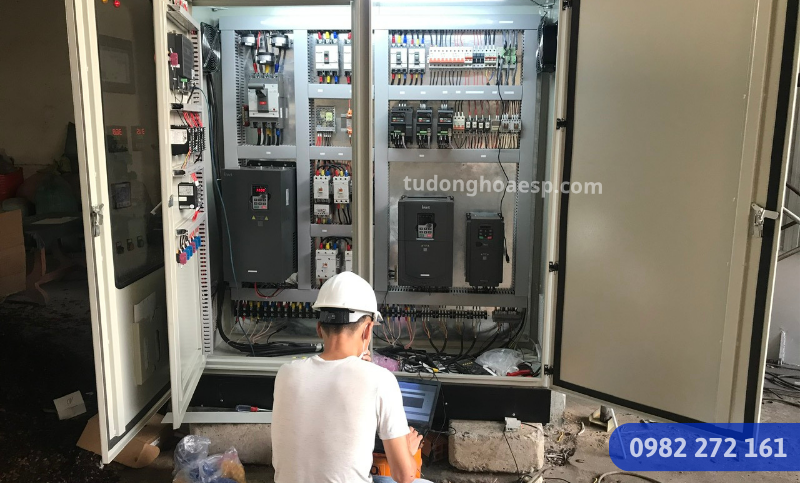

Cấu trúc tủ điện cần thể hiện rõ phần động lực, điều khiển, tín hiệu hiện trường và liên động an toàn.Tủ điện không chỉ là tủ cấp nguồn cho bơm và burner
Một lỗi phổ biến khi cải tạo hệ thống cũ là chỉ thay contactor, relay hoặc bổ sung vài đèn báo nhưng không rà soát lại toàn bộ chuỗi tín hiệu. Khi đó, người vận hành vẫn khó xác định lỗi phát sinh từ bơm, cảm biến, burner hay nguồn điều khiển. Tủ điện cần được tổ chức khoa học để kỹ thuật viên có thể kiểm tra nhanh terminal, xem trạng thái I/O, xác định điểm mất tín hiệu và xử lý theo đúng thứ tự.
Ưu tiên khả năng kiểm tra và bảo trì về sau
Tủ điện dự án nên có sơ đồ điện, đánh số dây, ký hiệu thiết bị, terminal dự phòng và bố trí không gian hợp lý cho bảo trì. Đây là yếu tố thường bị bỏ qua khi tối ưu chi phí ban đầu nhưng lại ảnh hưởng lớn đến tốc độ xử lý sự cố sau này. Với các hệ thống có nguy cơ dừng dây chuyền, việc truy vết nhanh tín hiệu lỗi có giá trị thực tế hơn nhiều so với một tủ điện lắp đặt rời rạc.
Nguyên lý vận hành của tủ điện điều khiển lò dầu tải nhiệt
Nguyên lý của tủ điện điều khiển lò dầu tải nhiệt cần được lập trình hoặc đấu relay theo trình tự vận hành an toàn. Thông thường, hệ thống phải kiểm tra điều kiện sẵn sàng trước khi cho phép burner gia nhiệt. Điều kiện này có thể bao gồm trạng thái nguồn, nút dừng khẩn, tình trạng quá tải động cơ, phản hồi chạy bơm, tín hiệu tuần hoàn và trạng thái lỗi từ burner.
- Người vận hành chọn chế độ chạy tay hoặc tự động trên tủ điện/HMI.
- Tủ kiểm tra các điều kiện an toàn và trạng thái sẵn sàng của hệ thống.
- Bơm tuần hoàn được khởi động theo logic cài đặt của dự án.
- Khi trạng thái tuần hoàn và liên động đạt yêu cầu, tín hiệu cho phép burner được kích hoạt.
- Bộ điều khiển nhiệt độ điều chỉnh quá trình gia nhiệt theo giá trị cài đặt đã được phê duyệt.
- Khi xuất hiện lỗi hoặc điều kiện bất thường, tủ phát cảnh báo và thực hiện dừng theo logic tương ứng.
- Sau khi xử lý nguyên nhân, kỹ thuật viên kiểm tra lại liên động trước khi reset và đưa hệ thống vào vận hành.
Điểm quan trọng là mỗi trạng thái dừng cần được phân loại rõ: dừng vận hành bình thường, dừng do lỗi thiết bị, dừng do mất điều kiện tuần hoàn hoặc dừng khẩn. Việc hiển thị nguyên nhân cụ thể trên HMI hoặc bằng đèn báo giúp giảm thời gian kiểm tra và hạn chế thao tác reset lặp lại khi nguyên nhân gốc chưa được xử lý.

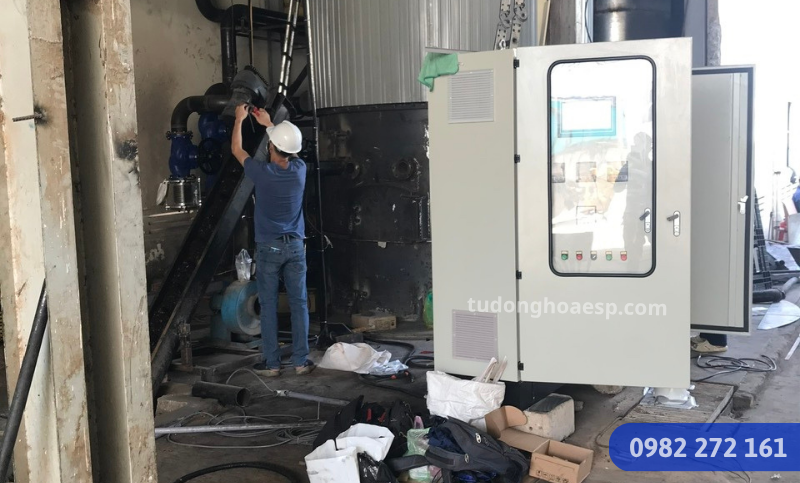

Trình tự điều khiển cần ưu tiên kiểm tra trạng thái tuần hoàn và liên động trước khi cho phép gia nhiệt.Các liên động an toàn nên được xem xét khi thiết kế tủ điện lò dầu
Liên động an toàn là nhóm logic giúp ngăn hệ thống đi vào trạng thái không phù hợp. Không có một bộ liên động cố định áp dụng cho mọi lò dầu tải nhiệt, bởi cấu tạo hệ thống, loại burner, cách bố trí bơm và yêu cầu công nghệ có thể khác nhau. Tuy nhiên, khi khảo sát, kỹ thuật cần rà soát những nhóm tín hiệu dưới đây.
| Nhóm liên động | Mục đích kiểm soát | Cần xác nhận trước khi lập trình |
|---|---|---|
| Nhiệt độ cao bất thường | Cảnh báo hoặc ngắt chuỗi cho phép gia nhiệt khi vượt ngưỡng đã phê duyệt. | Điểm đo, ngưỡng vận hành, ngưỡng bảo vệ và cơ chế reset. |
| Lưu lượng hoặc tuần hoàn không đảm bảo | Hạn chế vận hành burner khi dầu tải nhiệt không được tuần hoàn theo yêu cầu hệ thống. | Loại flow switch, vị trí lắp đặt và trạng thái thường đóng/thường mở. |
| Lỗi bơm hoặc quá tải động cơ | Phát hiện bơm không chạy, chạy lỗi hoặc mất phản hồi vận hành. | Có cần phản hồi contactor, relay nhiệt, biến tần hay công tắc áp suất đầu bơm hay không. |
| Lỗi burner | Nhận tín hiệu lockout, flame failure hoặc lỗi điều khiển từ burner. | Sơ đồ terminal, loại tín hiệu, yêu cầu reset và hướng dẫn của hãng burner. |
| Mức dầu hoặc áp suất hệ thống | Cảnh báo trạng thái bất thường liên quan đến bồn giãn nở, đường ống hoặc thiết bị phụ trợ. | Thiết bị đo hiện hữu, yêu cầu cảnh báo và trách nhiệm vận hành của nhà máy. |
| Nút dừng khẩn và mất nguồn điều khiển | Đưa hệ thống về trạng thái an toàn theo sơ đồ đã thống nhất. | Phạm vi thiết bị cần dừng, chế độ khôi phục và quy trình kiểm tra sau sự cố. |
Lưu ý: Ngưỡng nhiệt độ, điều kiện dừng burner, thời gian trễ, kiểu reset và logic khởi động lại không nên ghi chung chung hoặc tự đặt theo kinh nghiệm. Các thông số này cần được xác nhận từ hồ sơ thiết bị, manual burner, thiết kế công nghệ và người phụ trách vận hành tại nhà máy.
Khi nào nên dùng PLC-HMI cho tủ điện lò dầu tải nhiệt?
Điều khiển relay vẫn có thể phù hợp với một số hệ thống đơn giản, ít thiết bị và ít yêu cầu giám sát. Tuy nhiên, khi số lượng tín hiệu tăng lên hoặc nhà máy cần xem lịch sử cảnh báo, điều khiển nhiều bơm, chạy luân phiên, hiển thị thông số trực quan hay kết nối hệ thống giám sát, PLC-HMI thường mang lại lợi thế rõ ràng hơn.
| Tiêu chí | Điều khiển relay | PLC-HMI |
|---|---|---|
| Phù hợp với | Hệ thống ít I/O, logic đơn giản, ít thay đổi quy trình. | Hệ thống nhiều tín hiệu, cần giám sát trực quan hoặc có kế hoạch mở rộng. |
| Khả năng hiển thị lỗi | Chủ yếu qua đèn báo, relay trung gian hoặc đồng hồ rời. | Có thể hiển thị trạng thái, cảnh báo, biểu đồ hoặc lịch sử lỗi theo cấu hình. |
| Thay đổi logic vận hành | Cần đấu nối lại khi thay đổi nhiều chức năng. | Có thể điều chỉnh chương trình khi đã sao lưu và kiểm soát phiên bản đúng cách. |
| Khả năng kết nối | Hạn chế, thường cần thiết bị bổ sung. | Phù hợp hơn khi cần kết nối biến tần, đồng hồ đo, HMI hoặc hệ thống giám sát. |
Để chọn cấu hình phù hợp, doanh nghiệp có thể tham khảo thêm nội dung tủ điện PLC là gì và xác định trước nhu cầu vận hành trong ít nhất một chu kỳ mở rộng thiết bị tiếp theo. Việc lắp PLC chỉ thực sự hiệu quả khi phần I/O, sơ đồ điện, giao diện HMI và quy trình xử lý cảnh báo được thiết kế đồng bộ.
Quy trình thiết kế và lắp đặt tủ điện lò dầu tải nhiệt tại E.S.P
Một tủ điện vận hành ổn định cần bắt đầu từ khảo sát đúng. Quy trình triển khai không chỉ gồm lắp thiết bị vào vỏ tủ mà còn bao gồm việc làm rõ công nghệ, tín hiệu hiện trường, chuỗi liên động và yêu cầu bàn giao. Với dự án mới hoặc hệ thống cần cải tạo, quy trình có thể triển khai theo bảy bước sau.
- Tiếp nhận yêu cầu: Xác định tình trạng hệ thống, mục tiêu đầu tư mới hoặc cải tạo, các lỗi đang gặp và yêu cầu vận hành.
- Khảo sát thiết bị hiện trường: Kiểm tra burner, bơm, cảm biến, tủ cũ, nguồn điện, sơ đồ đường ống và vị trí lắp tủ.
- Rà soát P&ID và logic vận hành: Làm rõ chuỗi cho phép chạy, dừng thường, dừng khẩn, cảnh báo và quy trình reset.
- Đề xuất cấu hình kỹ thuật: Xác định phương án PLC-HMI hoặc relay, thiết bị bảo vệ, I/O, tủ động lực và các thiết bị phụ trợ.
- Thiết kế sơ đồ điện và lập trình: Hoàn thiện bản vẽ, terminal, sơ đồ nguồn, sơ đồ điều khiển, chương trình PLC và giao diện HMI nếu có.
- Lắp đặt, đấu nối và kiểm tra: Kiểm tra đấu nối, điện áp, tín hiệu, chiều quay động cơ, trạng thái bảo vệ và phản hồi của các thiết bị.
- Chạy thử, hướng dẫn vận hành và bàn giao: Test theo các kịch bản vận hành đã thống nhất, ghi nhận lỗi cần hiệu chỉnh và bàn giao tài liệu phù hợp.
Quy trình này có thể được mở rộng theo yêu cầu từng dự án. Với các hệ thống sử dụng PLC-HMI, việc sao lưu chương trình, chuẩn hóa tên tag, phân quyền cài đặt và bàn giao sơ đồ điện là những phần quan trọng giúp nhà máy chủ động hơn trong quá trình bảo trì. Có thể tham khảo định hướng quy trình thiết kế tủ điện PLC-HMI để xây dựng checklist dự án chi tiết hơn.

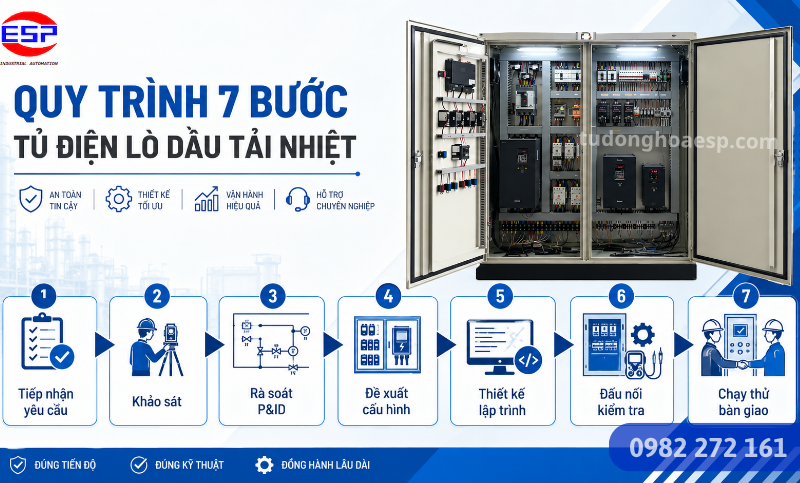

Khảo sát hiện trường, rà soát tín hiệu và chạy thử liên động là các bước quan trọng trước khi bàn giao tủ điện.Checklist thông tin cần chuẩn bị trước khi khảo sát hoặc nhận phương án tủ điện
Càng có nhiều dữ liệu đầu vào, phương án thiết kế tủ điện lò dầu tải nhiệt càng sát với nhu cầu vận hành. Nhà máy nên chuẩn bị các thông tin sau trước khi gửi yêu cầu cho đơn vị kỹ thuật.
- Hình ảnh tổng thể hệ thống lò dầu, tủ điện hiện hữu và tem thông số của các thiết bị chính.
- Số lượng bơm tuần hoàn, công suất động cơ, điện áp nguồn và chế độ sử dụng bơm chính – dự phòng.
- Thông tin burner, sơ đồ terminal, tài liệu hướng dẫn hoặc các tín hiệu đang sử dụng.
- Danh sách cảm biến nhiệt độ, áp suất, lưu lượng, mức dầu và trạng thái cảnh báo hiện có.
- Yêu cầu vận hành tại chỗ, tự động, chạy theo lịch, chạy theo nhiệt độ hoặc kết nối với dây chuyền.
- Vị trí đặt tủ, điều kiện môi trường, chiều dài đường dây và yêu cầu cấp bảo vệ vỏ tủ.
- Nhu cầu tích hợp HMI, biến tần bơm, giám sát từ xa, ghi lịch sử cảnh báo hoặc kết nối hệ thống quản lý.
Đây cũng là cơ sở để xác định phạm vi lắp đặt tủ điện PLC và đề xuất cấu hình điều khiển phù hợp.
Lưu ý khi cải tạo tủ điện lò dầu tải nhiệt cũ
Nhiều tủ điện vận hành lâu năm có tình trạng dây dẫn khó kiểm tra, thiết bị không còn đồng bộ, đèn báo không phản ánh đúng trạng thái hoặc không còn sơ đồ điện. Trong trường hợp này, việc thay mới từng relay có thể chưa giải quyết được nguyên nhân gốc. Nhà máy cần đánh giá lại cả phần động lực, tín hiệu điều khiển, logic liên động, thiết bị hiện trường và hồ sơ kỹ thuật.
Một số dấu hiệu nên xem xét cải tạo gồm: burner thường xuyên không nhận lệnh chạy nhưng không hiển thị rõ nguyên nhân; bơm tuần hoàn không có phản hồi trạng thái; người vận hành phải thao tác thủ công nhiều; nhiều mối nối không có đánh số; không có cảnh báo theo từng nhóm lỗi; hoặc tủ đã hết không gian khi cần bổ sung cảm biến, HMI và thiết bị mới.
Trong các dự án nâng cấp, cần sao lưu hoặc ghi nhận lại thông tin vận hành trước khi tháo dỡ tủ cũ. Việc thay đổi logic dừng – chạy phải được kiểm tra theo từng kịch bản thay vì chỉ chạy thử một lần. Tùy quy mô dự án, phương án có thể được định hướng về giải pháp tự động hóa nhà máy để hỗ trợ mở rộng giám sát và chuẩn hóa vận hành trong tương lai.
Câu hỏi thường gặp về tủ điện lò hơi dầu tải nhiệt
Tủ điện lò hơi dầu tải nhiệt cần điều khiển những thiết bị nào?
Tủ điện thường cần điều khiển hoặc giám sát burner, bơm tuần hoàn, cảm biến nhiệt độ, tín hiệu lưu lượng hoặc áp suất, trạng thái quá tải động cơ, nút dừng khẩn, đèn báo và còi cảnh báo. Thành phần cụ thể cần bám theo sơ đồ công nghệ và cấu hình hiện hữu của hệ thống.
Có bắt buộc phải dùng PLC-HMI cho lò dầu tải nhiệt không?
Không bắt buộc trong mọi trường hợp. Hệ thống đơn giản có thể dùng relay và bộ điều khiển nhiệt độ phù hợp. PLC-HMI nên được cân nhắc khi cần nhiều tín hiệu, có bơm dự phòng, cần theo dõi cảnh báo rõ nguyên nhân, lưu lịch sử vận hành hoặc có nhu cầu mở rộng sau này.
Liên động nào quan trọng khi thiết kế tủ điện lò dầu tải nhiệt?
Các nhóm liên động thường cần xem xét gồm nhiệt độ cao bất thường, mất điều kiện tuần hoàn, lỗi bơm, quá tải động cơ, lỗi burner, mất nguồn điều khiển, nút dừng khẩn và các tín hiệu mức dầu hoặc áp suất tùy thiết kế hệ thống. Logic cuối cùng cần xác nhận theo manual thiết bị và hồ sơ kỹ thuật.
Cần chuẩn bị gì để khảo sát và lên phương án tủ điện?
Nên chuẩn bị hình ảnh tủ cũ, ảnh tổng thể hệ thống, tem burner, thông số bơm, danh sách cảm biến, sơ đồ điện hoặc P&ID nếu có, cùng yêu cầu vận hành của nhà máy. Các thông tin này giúp kỹ thuật xác định chính xác phạm vi thiết kế, I/O, thiết bị bảo vệ và giải pháp điều khiển.
Có thể cải tạo tủ điện cũ thành tủ PLC-HMI không?
Có thể xem xét cải tạo nếu phần động lực, thiết bị hiện trường và sơ đồ công nghệ vẫn đáp ứng yêu cầu. Tuy nhiên, trước khi nâng cấp cần khảo sát kỹ dây dẫn, terminal, cảm biến, tín hiệu burner, bơm và logic hiện hữu để tránh đưa lỗi cũ sang hệ thống điều khiển mới.
Tủ điện lò dầu tải nhiệt có thể kết nối giám sát từ xa không?
Khả năng kết nối phụ thuộc vào PLC, HMI, thiết bị mạng, yêu cầu bảo mật và kiến trúc hệ thống của nhà máy. Khi có nhu cầu giám sát từ xa, cần xác định rõ dữ liệu cần theo dõi, quyền truy cập, cơ chế cảnh báo và trách nhiệm vận hành trước khi tích hợp.
Kết luận
Tủ điện lò hơi dầu tải nhiệt cần được xem là hệ thống điều khiển trung tâm cho burner, bơm tuần hoàn, nhiệt độ và chuỗi liên động an toàn. Để tủ vận hành ổn định, phương án kỹ thuật cần bám sát thiết bị thực tế, sơ đồ công nghệ, yêu cầu vận hành và kế hoạch mở rộng của nhà máy. Không nên dùng cấu hình chung hoặc tự cài đặt ngưỡng bảo vệ khi chưa có tài liệu kỹ thuật xác nhận.
Để được tư vấn sát hệ thống, doanh nghiệp nên gửi hình tủ hiện hữu, tem burner, thông số bơm, danh sách cảm biến và mô tả lỗi hoặc yêu cầu vận hành cho ESP.
