Lắp đặt hệ thống điện lò hơi 20 tấn không chỉ là kéo nguồn đến tủ điện và đấu dây cho motor. Với một hệ thống lò hơi công nghiệp có nhiều thiết bị phụ trợ như bơm cấp nước, quạt gió, quạt hút, cơ cấu cấp nhiên liệu, van điện, cảm biến áp suất, cảm biến mức nước và hệ thống cảnh báo, phần điện cần được thiết kế đồng bộ để bảo đảm vận hành ổn định, dễ bảo trì và hạn chế dừng lò ngoài kế hoạch.
Một hệ thống điện lò hơi được triển khai đúng cần bám theo sơ đồ công nghệ, tải động lực thực tế, yêu cầu liên động an toàn, điều kiện môi trường tại khu vực đặt lò và phương án vận hành của nhà máy. Việc chọn tủ điện, PLC, HMI, biến tần, cảm biến hoặc thiết bị bảo vệ chỉ dựa vào công suất “20 tấn” là chưa đủ; kỹ sư cần khảo sát toàn bộ danh mục thiết bị và hồ sơ vận hành trước khi chốt phương án.
Tóm tắt nhanh: Hệ thống điện cho lò hơi 20 tấn thường gồm phần nguồn động lực, tủ điều khiển PLC-HMI, mạch điều khiển bơm – quạt – cơ cấu cấp nhiên liệu, tín hiệu cảm biến, cảnh báo và các liên động an toàn. Trước khi lắp đặt cần xác nhận công suất hơi danh định, loại lò, nhiên liệu sử dụng, danh mục motor, sơ đồ P&ID, nguồn điện hiện hữu và yêu cầu vận hành tự động. Giai đoạn nghiệm thu cần kiểm tra nguồn, tiếp địa, chiều quay motor, I/O, alarm, liên động và hồ sơ bàn giao. Không nên tự thay đổi logic bảo vệ hoặc đấu tắt liên động khi chưa có kỹ sư phụ trách.
Lắp đặt hệ thống điện lò hơi 20 tấn cần triển khai những gì?
Phạm vi của hệ thống điện lò hơi 20 tấn có thể khác nhau tùy theo loại lò hơi, nhiên liệu, mức độ tự động hóa và thiết bị phụ trợ đang có tại nhà máy. Tuy nhiên, một dự án tiêu chuẩn thường bao gồm phần cấp nguồn, tủ động lực, tủ điều khiển, thiết bị đo lường, tín hiệu cảnh báo và các mạch liên động giữa thiết bị công nghệ.
- Khảo sát nguồn điện, vị trí đặt tủ, tuyến cáp và điều kiện nhiệt độ, bụi, độ ẩm tại khu vực lò hơi.
- Thiết kế sơ đồ đơn tuyến, sơ đồ động lực, sơ đồ điều khiển và danh sách tín hiệu I/O.
- Lựa chọn tủ điện, thiết bị bảo vệ, PLC, HMI, nguồn điều khiển, relay, terminal và phụ kiện đấu nối.
- Đấu nối bơm cấp nước, quạt cấp gió, quạt hút, hệ thống cấp nhiên liệu, van điện và cảm biến hiện trường.
- Lập trình chế độ Manual/Auto, cảnh báo, liên động và trình tự khởi động – dừng hệ thống.
- Test I/O, kiểm tra chiều quay motor, chạy thử không tải, chạy thử có điều kiện và lập biên bản nghiệm thu.
Đối với nhà máy đang cần đầu tư mới hoặc cải tạo hệ thống cũ, nên xem phần điện lò hơi như một hạng mục của tủ điều khiển PLC cho nhà máy thay vì chỉ làm tủ đóng cắt cơ bản. Cách tiếp cận này giúp dễ mở rộng tín hiệu, theo dõi trạng thái thiết bị và hỗ trợ công tác bảo trì về sau.
Xác định phạm vi kỹ thuật trước khi thiết kế tủ điện lò hơi
Trước khi bóc tách vật tư hoặc lập báo giá, kỹ sư cần làm rõ đầu bài kỹ thuật. Cụm từ “lò hơi 20 tấn” thường được hiểu là công suất hơi danh định, nhưng cần xác nhận lại đây có phải lò 20 tấn/giờ hay không, cùng với áp suất làm việc, loại nhiên liệu, danh mục tải và cấu hình thiết bị hiện hữu.
| Hồ sơ hoặc thông tin cần có | Ý nghĩa đối với thiết kế hệ thống điện |
|---|---|
| Thông số lò hơi, công suất, áp suất và loại nhiên liệu | Xác định trình tự công nghệ, thiết bị phụ trợ và yêu cầu liên động phù hợp. |
| Danh sách motor và tải điện | Làm cơ sở chọn thiết bị đóng cắt, bảo vệ, biến tần, dây dẫn và tủ động lực. |
| Sơ đồ P&ID hoặc sơ đồ công nghệ | Xác định vị trí cảm biến, van, bơm, quạt, điểm interlock và tín hiệu alarm. |
| Nguồn điện hiện hữu và vị trí tủ | Giúp đánh giá khả năng cấp nguồn, tuyến cáp, tiếp địa và điều kiện lắp đặt thực tế. |
| Yêu cầu giám sát, cảnh báo hoặc kết nối hệ thống khác | Xác định nhu cầu PLC, HMI, truyền thông, lưu dữ liệu hoặc kết nối giám sát trung tâm. |
Khi có đầy đủ dữ liệu đầu vào, phương án lắp đặt tủ điện PLC sẽ sát hơn với thực tế vận hành, hạn chế tình trạng thiếu I/O, thiếu vị trí lắp thiết bị, không đủ không gian mở rộng hoặc khó bảo trì sau này.
Cấu trúc hệ thống điện và điều khiển cho lò hơi công nghiệp
Một tủ điều khiển lò hơi công nghiệp cần được phân tách rõ phần động lực, điều khiển và tín hiệu để thuận tiện cho vận hành, đo kiểm và xử lý sự cố. Cấu hình cụ thể thay đổi theo thiết kế lò, nhưng các nhóm thiết bị dưới đây thường cần được xem xét.
| Nhóm hạng mục | Vai trò trong hệ thống lò hơi | Lưu ý triển khai |
|---|---|---|
| Nguồn tổng và thiết bị bảo vệ | Cấp điện cho tủ động lực, tủ điều khiển và các tải phụ trợ. | Cần tính theo tải thực tế, phương án dự phòng, điều kiện ngắn mạch và hồ sơ thiết kế. |
| PLC, HMI và nguồn điều khiển | Điều hành trình tự khởi động, dừng, hiển thị trạng thái, cảnh báo và thao tác Manual/Auto. | Nên chuẩn bị dung lượng I/O và không gian dự phòng theo phương án mở rộng. |
| Bơm cấp nước, quạt gió, quạt hút | Bảo đảm điều kiện cấp nước, cấp gió và duy trì quá trình vận hành theo thiết kế công nghệ. | Cần kiểm tra chiều quay, tín hiệu phản hồi chạy/dừng và bảo vệ quá tải từng motor. |
| Biến tần | Điều chỉnh tốc độ quạt hoặc bơm khi yêu cầu vận hành cần kiểm soát lưu lượng, áp suất hoặc tiết kiệm điện. | Cần đồng bộ parameter, kiểu điều khiển, tín hiệu RUN/STOP và tín hiệu đặt tốc độ. |
| Cảm biến và van điều khiển | Cung cấp tín hiệu áp suất, mức nước, nhiệt độ, lưu lượng hoặc trạng thái van cho hệ điều khiển. | Phải kiểm tra dải đo, tín hiệu, điểm lắp đặt, dây tín hiệu và khả năng chống nhiễu. |
| Cảnh báo và liên động an toàn | Ngăn hệ thống đi vào trạng thái vận hành không an toàn theo hồ sơ thiết kế lò. | Không đấu tắt, vô hiệu hóa hoặc tự sửa logic bảo vệ khi chưa được người có thẩm quyền kỹ thuật phê duyệt. |
Với các tải quạt hoặc bơm cần thay đổi lưu lượng, phần biến tần phải được tính toán dựa trên motor, tải cơ khí, yêu cầu điều khiển và tín hiệu phản hồi. Nhà máy có thể tham khảo thêm nội dung nền tảng về công nghệ biến tần trong tự động hóa công nghiệp để hiểu rõ hơn vai trò của thiết bị này trong hệ thống điều khiển.

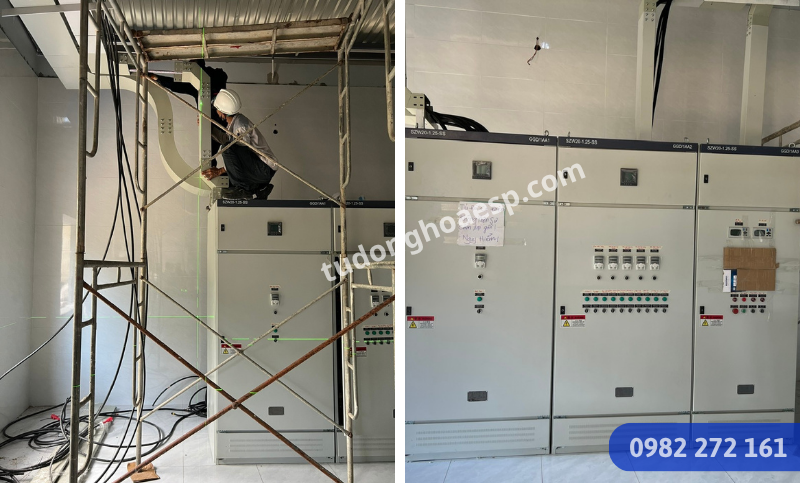

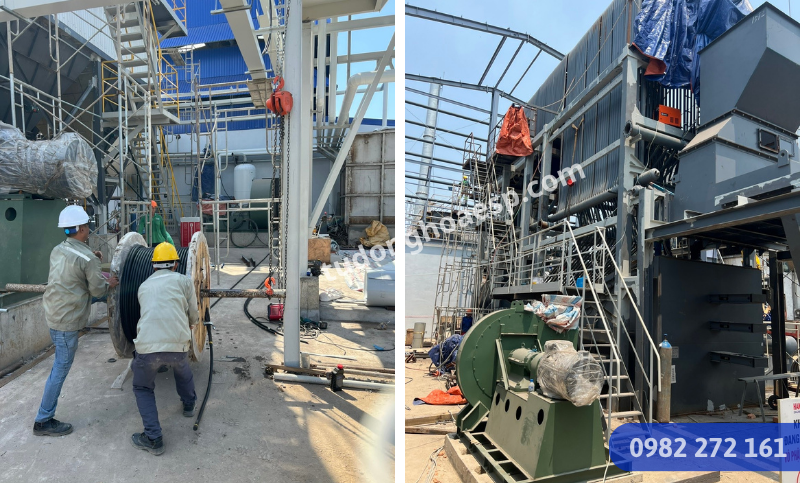

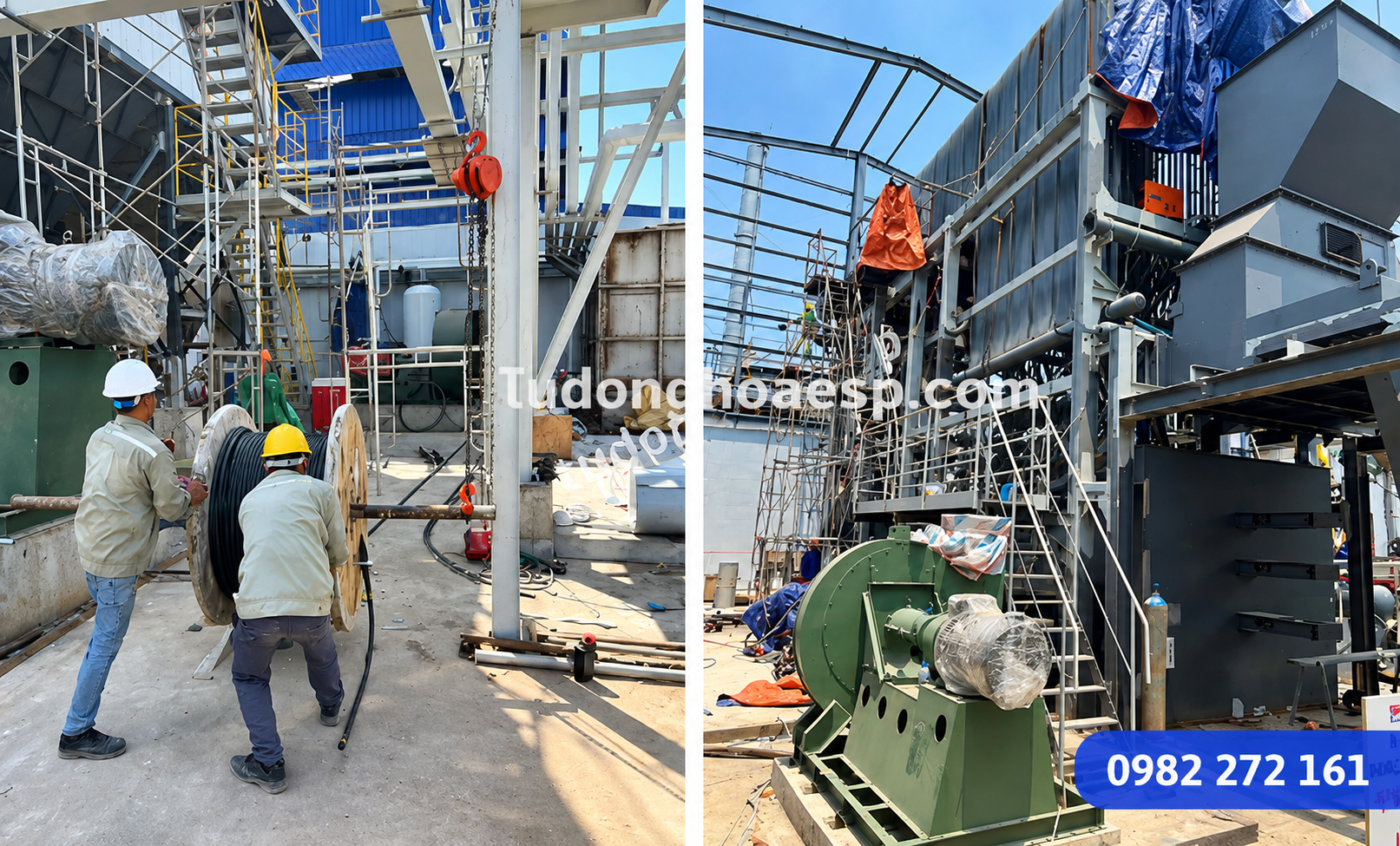

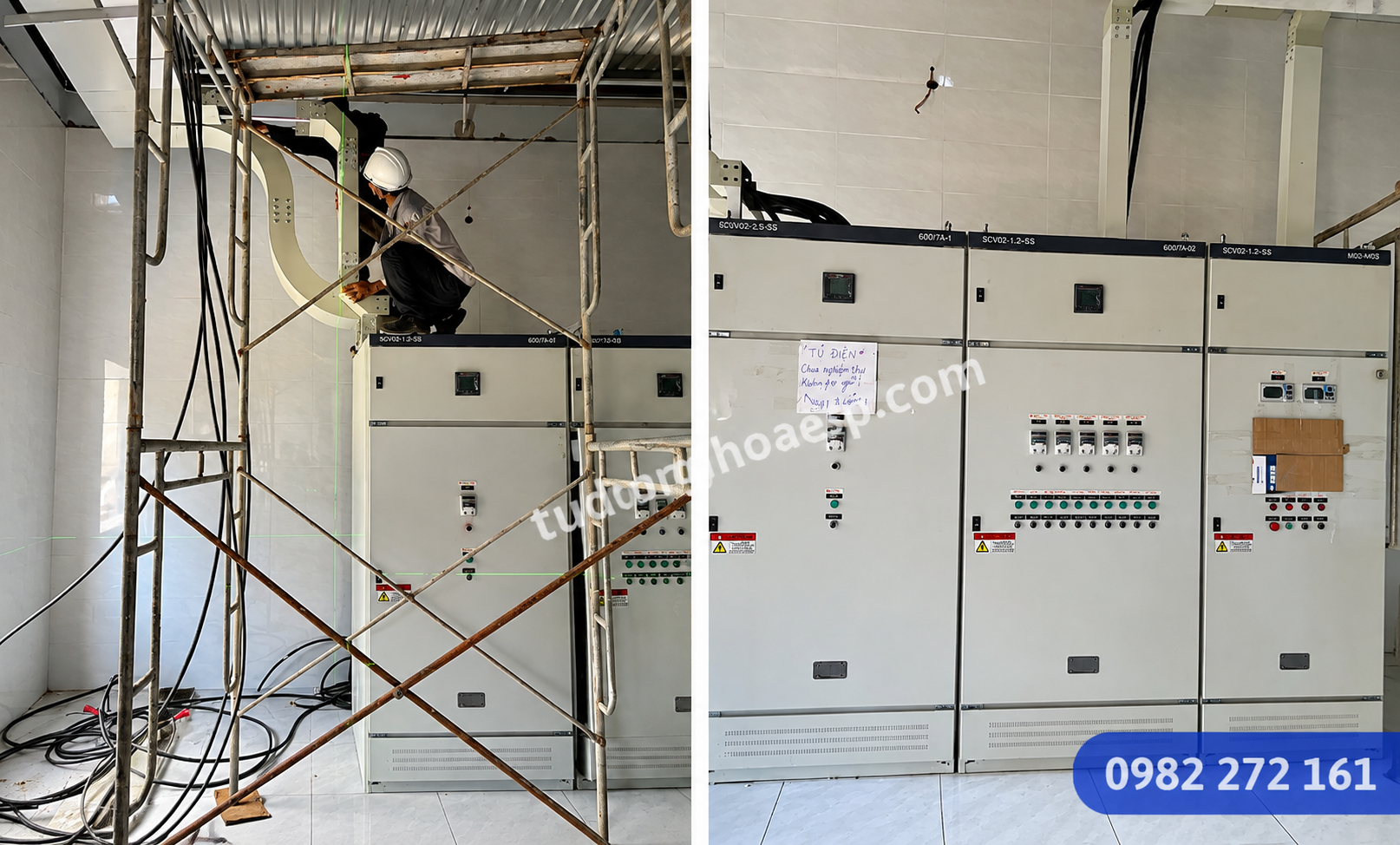

Hình ảnh thi công lắp đặt hệ thống điện lò hơi 20 tấn
Các yêu cầu quan trọng về nguồn, cáp, tủ điện và tín hiệu điều khiển
Để hệ thống hoạt động ổn định, phần thiết kế điện cần tránh tư duy “đủ chạy là được”. Một hệ thống điều khiển lò hơi PLC cần có khả năng vận hành trong môi trường nhiệt độ cao, bụi, rung động và có nhiều tải động lực. Vì vậy, thiết kế tủ và phương án đi dây phải tính đến khả năng bảo trì, mở rộng cũng như hạn chế nhiễu giữa mạch động lực và mạch tín hiệu.
- Phân tách hợp lý dây động lực, dây điều khiển và dây tín hiệu analog hoặc truyền thông.
- Bố trí terminal, nhãn dây, sơ đồ đấu nối và khoảng trống thao tác để đội bảo trì dễ kiểm tra.
- Đánh giá vị trí tủ để hạn chế ảnh hưởng trực tiếp của nhiệt, bụi, hơi nước hoặc rung động lớn.
- Kiểm tra tiếp địa bảo vệ, tiếp địa tín hiệu và phương án chống nhiễu theo cấu hình thiết bị thực tế.
- Dự phòng kênh I/O, relay trung gian, terminal và không gian tủ khi dự án có khả năng mở rộng.
- Không chọn tiết diện cáp, thiết bị đóng cắt hoặc thiết bị bảo vệ theo suy đoán; cần dựa trên hồ sơ tính toán và tải thực tế.
Nếu nhà máy cần triển khai theo hạng mục dự án, có thể xem thêm danh mục kỹ thuật dự án để định hướng nhóm công việc liên quan đến tủ điện, PLC-HMI, ATS-MSB, bù công suất, tủ bơm và các hệ thống điều khiển công nghiệp khác.
Liên động an toàn trong hệ thống điều khiển lò hơi
Liên động là phần đặc biệt quan trọng trong thiết kế tủ điện lò hơi. Mục tiêu của liên động không phải chỉ để tạo cảnh báo trên màn hình, mà còn để ngăn một thiết bị hoặc trình tự vận hành tiếp tục hoạt động khi điều kiện an toàn chưa được đáp ứng. Logic cụ thể phải bám theo hồ sơ nhà chế tạo, sơ đồ công nghệ và yêu cầu vận hành được phê duyệt.
Một số nhóm liên động thường cần kiểm tra
- Điều kiện mức nước thấp hoặc mức nước thấp thấp theo thiết kế lò.
- Trạng thái hoạt động của quạt gió, quạt hút và tín hiệu phản hồi từ thiết bị.
- Áp suất hơi, nhiệt độ hoặc trạng thái bất thường của quá trình.
- Tín hiệu quá tải, mất pha, lỗi biến tần hoặc lỗi thiết bị động lực.
- Trạng thái van, bơm, cơ cấu cấp nhiên liệu hoặc thiết bị phụ trợ tùy cấu hình lò.
- Nút dừng khẩn, khóa an toàn và các điều kiện vận hành đặc thù của nhà máy.
Lưu ý an toàn: Không nên dùng biện pháp đấu tắt relay, bỏ qua alarm hoặc ép chạy thiết bị khi chưa xác định nguyên nhân. Các thay đổi logic điều khiển, thông số biến tần hoặc tín hiệu liên động cần được kiểm tra theo hồ sơ kỹ thuật và thực hiện bởi nhân sự có chuyên môn phù hợp.
Quy trình lắp đặt hệ thống điện lò hơi 20 tấn
Quy trình triển khai nên được chia thành các bước rõ ràng để hạn chế phát sinh trong quá trình lắp đặt, tránh thiếu vật tư và bảo đảm đủ hồ sơ cho giai đoạn nghiệm thu. Dưới đây là quy trình tham khảo cho dự án lắp đặt hoặc cải tạo tủ điện lò hơi 20 tấn.
- Khảo sát hiện trường: Ghi nhận nguồn điện, tải động lực, vị trí lắp tủ, tuyến cáp, thiết bị hiện hữu và điều kiện môi trường.
- Thu thập hồ sơ đầu vào: Xác nhận sơ đồ công nghệ, danh mục motor, cảm biến, van, yêu cầu vận hành và các điểm liên động.
- Thiết kế kỹ thuật: Lập sơ đồ đơn tuyến, sơ đồ động lực, sơ đồ điều khiển, layout tủ, danh sách I/O và danh sách vật tư.
- Gia công và lắp ráp tủ: Bố trí thiết bị, đấu dây nội bộ, đánh số dây, dán nhãn terminal và kiểm tra hoàn thiện tủ trước khi xuất xưởng hoặc lắp tại chỗ.
- Thi công đấu nối hiện trường: Kéo cáp, đấu nối motor, cảm biến, van, tín hiệu phản hồi và các thiết bị phụ trợ theo sơ đồ đã phê duyệt.
- Lập trình và test chức năng: Kiểm tra I/O, HMI, chế độ Manual/Auto, cảnh báo, interlock, trình tự khởi động và dừng thiết bị.
- Chạy thử, nghiệm thu và bàn giao: Lập biên bản test, bàn giao sơ đồ, danh sách I/O, file backup chương trình hoặc thông số theo phạm vi công việc đã thống nhất.

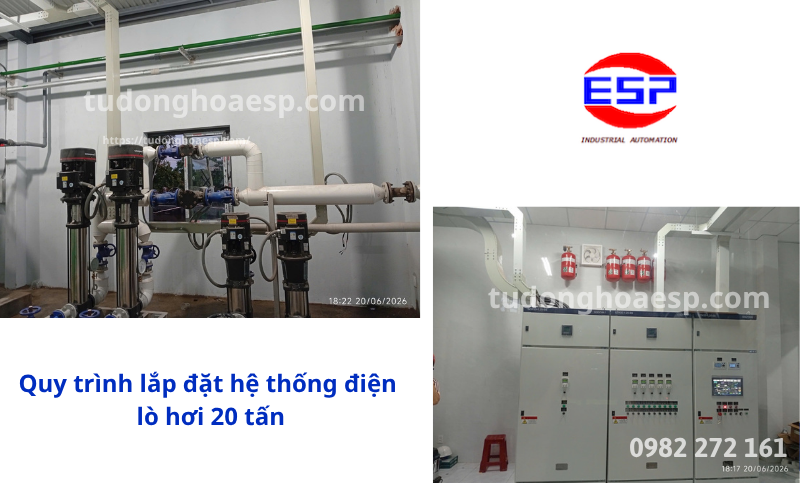

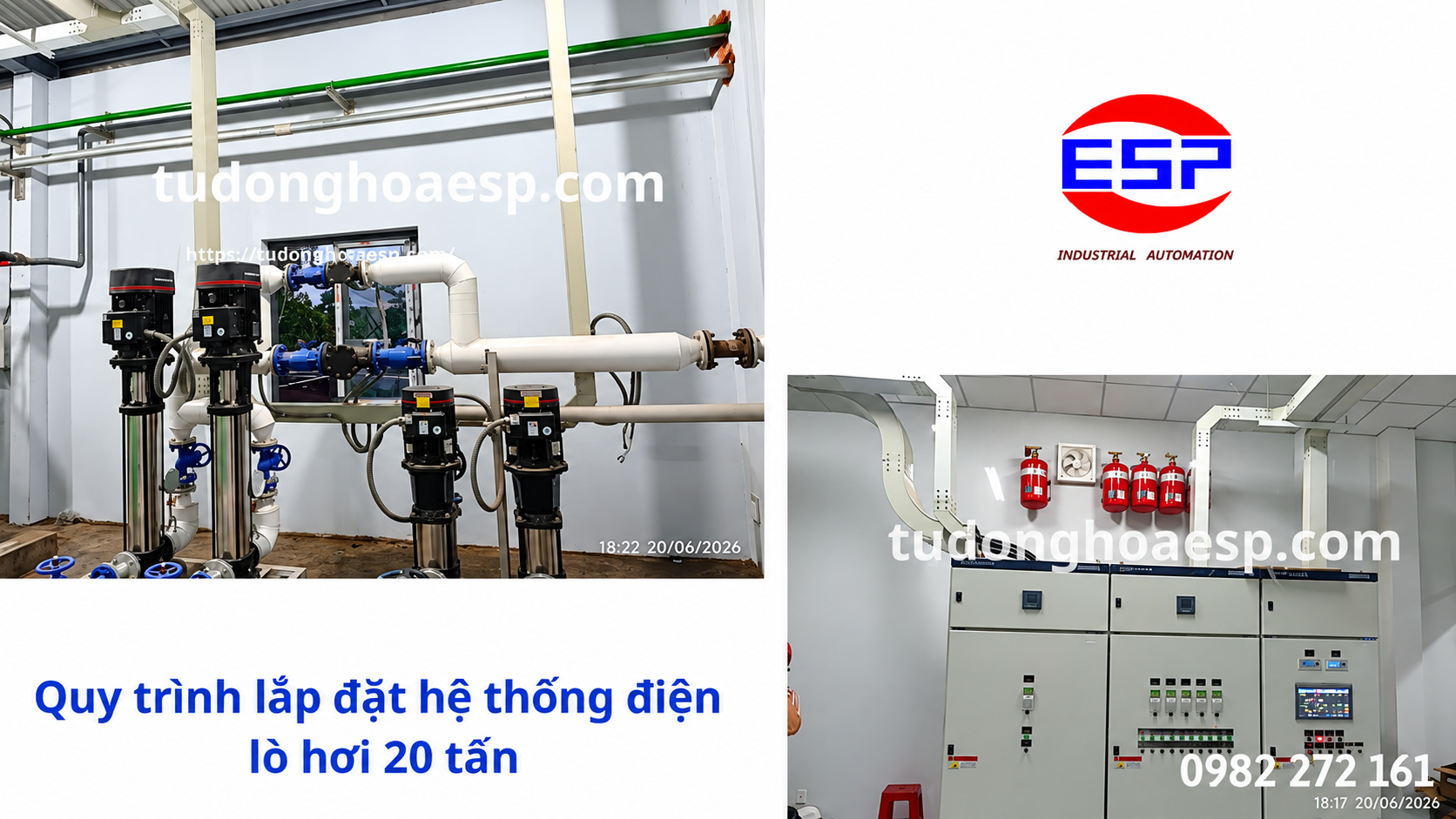

Quy trình khảo sát, thiết kế, đấu nối, lập trình và nghiệm thu tủ điện lò hơi công nghiệp.
Checklist nghiệm thu trước khi đưa lò hơi vào vận hành
Nghiệm thu hệ thống điện không nên dừng ở việc kiểm tra tủ có sáng nguồn hay không. Đội kỹ thuật cần kiểm tra cả phần nguồn, động lực, tín hiệu, liên động, hiển thị vận hành và hồ sơ bàn giao. Đây là bước giúp phát hiện sớm lỗi đấu dây, sai chiều motor, thiếu tín hiệu hoặc logic chưa phù hợp.
| Nhóm kiểm tra | Nội dung cần xác nhận |
|---|---|
| Nguồn và tiếp địa | Nguồn cấp đúng sơ đồ, thiết bị bảo vệ phù hợp hồ sơ, tiếp địa được kiểm tra theo phương án kỹ thuật. |
| Tủ điện và đấu dây | Thiết bị được cố định, dây có nhãn, terminal rõ ràng, không có điểm lỏng hoặc dây đấu sai vị trí. |
| Motor, bơm và quạt | Kiểm tra chiều quay, phản hồi chạy/dừng, tín hiệu lỗi, bảo vệ quá tải và trạng thái vận hành. |
| PLC, HMI và I/O | Tín hiệu vào/ra đúng thực tế, màn hình hiển thị đúng trạng thái, thao tác Manual/Auto hoạt động theo thiết kế. |
| Alarm và liên động | Các tình huống mô phỏng cần thiết được kiểm tra để xác nhận cảnh báo và dừng bảo vệ hoạt động đúng logic. |
| Tài liệu bàn giao | Sơ đồ điện, danh sách I/O, danh mục thiết bị, nhãn dây, file backup và biên bản test theo phạm vi dự án. |
Những lỗi cần tránh khi lắp đặt tủ điện lò hơi
Một số lỗi nhỏ trong giai đoạn thi công có thể dẫn đến việc lò hoạt động không ổn định, khó dò lỗi hoặc mất nhiều thời gian khi bảo trì. Các lỗi thường gặp không chỉ nằm ở thiết bị mà còn nằm ở cách tổ chức hệ thống điện, tài liệu và quy trình test.
- Không khảo sát đầy đủ tải động lực và thiết bị phụ trợ trước khi chốt cấu hình tủ.
- Đấu chung dây động lực và dây tín hiệu khiến tín hiệu analog hoặc truyền thông dễ bị nhiễu.
- Thiếu nhãn dây, thiếu terminal dự phòng hoặc không bàn giao sơ đồ cập nhật sau thi công.
- Chạy thử motor khi chưa kiểm tra chiều quay, cơ cấu cơ khí, van và điều kiện liên động liên quan.
- Không backup thông số biến tần, chương trình PLC hoặc cấu hình HMI trước khi cải tạo hệ thống cũ.
- Tự vô hiệu hóa tín hiệu lỗi, alarm hoặc interlock để ép hệ thống chạy khi chưa xác định nguyên nhân.
Khi cần tích hợp thiết bị mới, nhà máy nên chuẩn bị trước model PLC, HMI, biến tần, danh sách motor, sơ đồ tủ cũ và hình ảnh tem thiết bị. Thông tin này giúp kỹ sư đánh giá khả năng tận dụng thiết bị hiện hữu hoặc đề xuất thay thế phù hợp từ nhóm thiết bị tự động hóa công nghiệp.
Hồ sơ nên chuẩn bị khi cần kỹ sư khảo sát hệ thống điện lò hơi
Để quá trình khảo sát và đề xuất phương án nhanh hơn, nhà máy nên chuẩn bị một số thông tin cơ bản: hình ảnh tủ điện hiện hữu, hình ảnh tem motor và thiết bị điều khiển, sơ đồ điện cũ nếu có, danh sách lỗi đang gặp, yêu cầu vận hành mong muốn và thời gian dự kiến dừng máy. Với dự án cải tạo, cần xác định rõ phần thiết bị giữ lại, phần thay mới và các điểm liên động bắt buộc phải duy trì.
Tham khảo thêm thông tin về năng lực và định hướng dịch vụ kỹ thuật của E.S.P trước khi gửi yêu cầu tư vấn. Khi liên hệ, nên gửi kèm công suất lò, loại nhiên liệu, điện áp nguồn, danh sách tải và ảnh hiện trạng để kỹ sư có cơ sở đánh giá ban đầu.
Câu hỏi thường gặp về hệ thống điện lò hơi 20 tấn
Lắp đặt hệ thống điện lò hơi 20 tấn có nhất thiết phải dùng PLC không?
Không phải mọi hệ thống đều có cấu hình giống nhau. PLC-HMI thường phù hợp khi lò hơi có nhiều motor, cảm biến, điều kiện liên động, yêu cầu tự động hóa trình tự vận hành hoặc cần theo dõi trạng thái tập trung. Phương án cụ thể cần dựa trên sơ đồ công nghệ, mức độ tự động hóa mong muốn và hồ sơ thiết bị hiện hữu.
Có cần tách tủ động lực và tủ điều khiển PLC không?
Việc tách tủ phụ thuộc vào số lượng tải, công suất motor, không gian lắp đặt và yêu cầu bảo trì. Trong nhiều dự án, tách phần động lực và phần điều khiển giúp giảm ảnh hưởng nhiệt, thuận tiện khi kiểm tra tín hiệu và dễ mở rộng hệ thống. Tuy nhiên, cấu hình cuối cùng cần được xác định qua khảo sát thực tế.
Cải tạo hệ thống điện lò hơi cũ có cần dừng toàn bộ lò không?
Thời điểm và phạm vi dừng lò phụ thuộc vào hạng mục cải tạo. Các công việc liên quan đến nguồn, tủ điện, thiết bị động lực hoặc mạch liên động cần được thực hiện theo phương án cô lập an toàn của nhà máy. Việc cho chạy thử chỉ nên thực hiện trong điều kiện được kiểm soát và có người phụ trách kỹ thuật.
Khi bàn giao hệ thống điện lò hơi cần có những tài liệu gì?
Tùy phạm vi công việc, hồ sơ nên gồm sơ đồ đơn tuyến, sơ đồ động lực, sơ đồ điều khiển, danh sách I/O, danh sách thiết bị, đánh số terminal, nhãn dây, biên bản test, file backup PLC-HMI hoặc thông số biến tần. Danh mục bàn giao cuối cùng cần được thống nhất trong phạm vi hợp đồng hoặc biên bản kỹ thuật.
Báo giá lắp đặt hệ thống điện lò hơi 20 tấn phụ thuộc vào những yếu tố nào?
Chi phí phụ thuộc vào quy mô tủ điện, số lượng motor và cảm biến, PLC-HMI, biến tần, thiết bị bảo vệ, chiều dài tuyến cáp, mức độ cải tạo, yêu cầu lập trình, yêu cầu giám sát và điều kiện thi công tại nhà máy. Cần khảo sát hoặc có hồ sơ thiết bị để đề xuất phạm vi phù hợp, thay vì chốt một mức giá cố định khi chưa đủ dữ liệu.
Một phương án lắp đặt hệ thống điện lò hơi 20 tấn hiệu quả cần bắt đầu từ việc hiểu đúng công nghệ lò, tải điện, tín hiệu hiện trường và các điều kiện liên động. Khi đã có hồ sơ đầu vào rõ ràng, việc thiết kế tủ điện, lập trình PLC-HMI, đấu nối, chạy thử và bàn giao sẽ chủ động hơn, giảm rủi ro phát sinh trong vận hành. Liên hệ E.S.P để gửi thông tin hiện trạng và nhận tư vấn kỹ thuật phù hợp.
