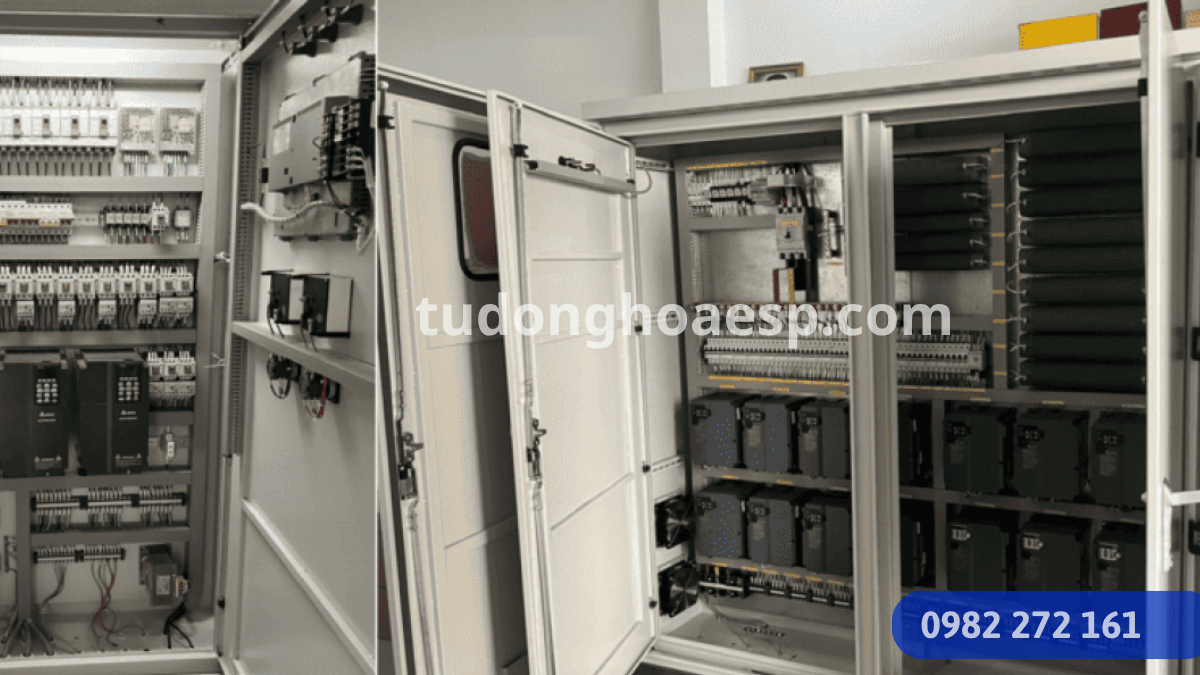

Khi tủ PLC không lên nguồn 24VDC, việc đầu tiên không nên là thay ngay PLC hoặc bộ nguồn switching. Cần xác định chính xác điện áp 24VDC đã mất ngay tại nguồn, bị ngắt ở cầu chì/terminal hay chỉ sụt xuống khi một nhánh tải được kết nối. Cách khoanh vùng hiệu quả là kiểm tra lần lượt theo tuyến nguồn AC → MCB/cầu chì → nguồn 24VDC → terminal phân phối → từng nhánh tải → PLC.
Cũng cần phân biệt hai hiện tượng. Nếu PLC, HMI, relay, cảm biến và các thiết bị dùng chung nguồn điều khiển đều tắt, khả năng lỗi nằm ở phần nguồn chung hoặc một nhánh tải đang kéo sụt nguồn. Ngược lại, nếu bus 24VDC vẫn có điện nhưng riêng PLC không sáng đèn, phạm vi kiểm tra sẽ chuyển sang dây cấp PLC, terminal, cực tính, đúng loại nguồn theo model và bản thân PLC.
Tủ PLC Không Lên Nguồn 24VDC Nghĩa Là Lỗi Ở Đâu?

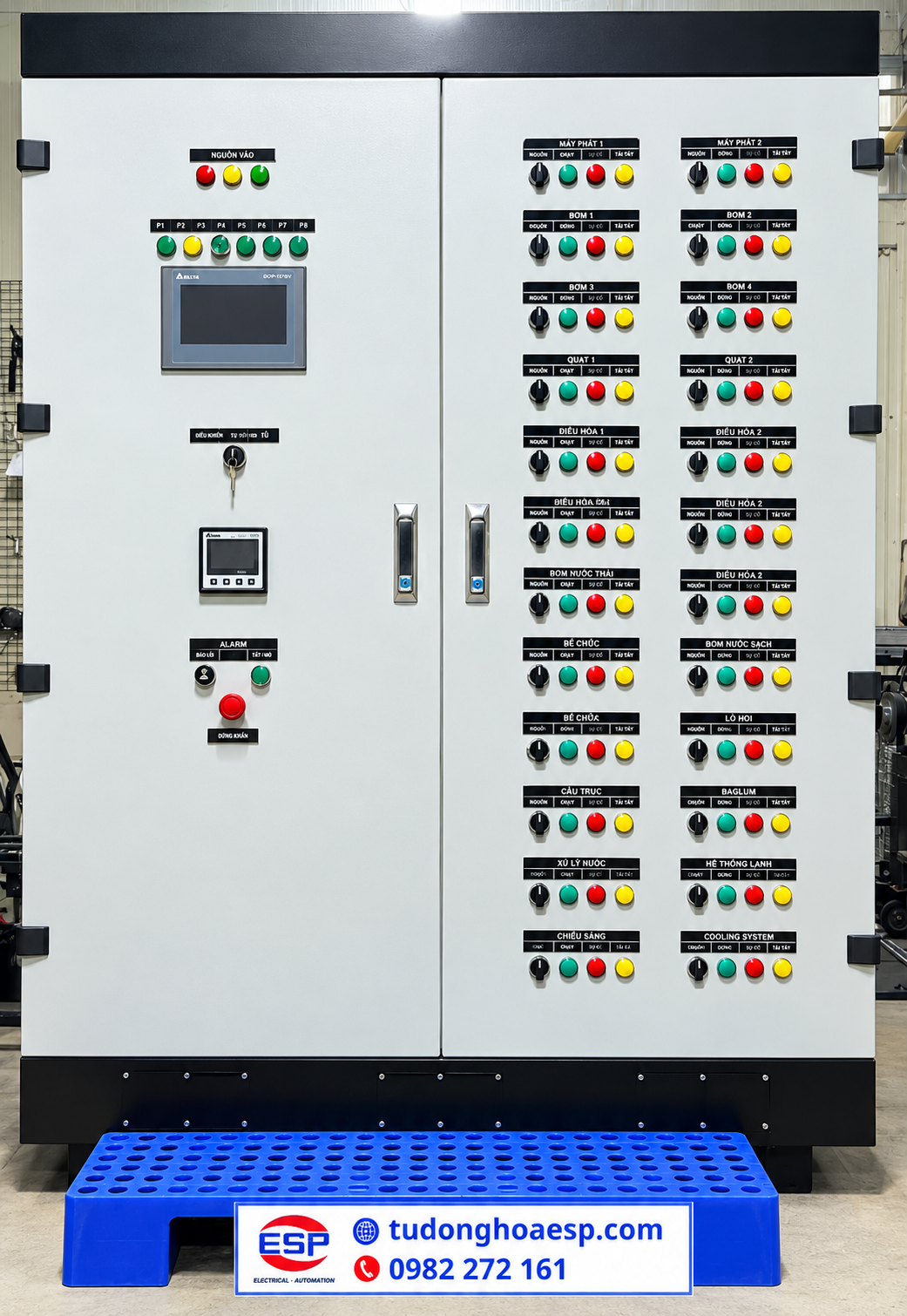

Nguồn 24VDC trong tủ điều khiển thường không chỉ cấp cho PLC. Tùy thiết kế, nguồn này còn có thể được phân phối cho HMI, module I/O, relay, cảm biến, van hoặc các mạch điều khiển khác. Vì vậy, biểu hiện “PLC mất nguồn” chưa đủ để kết luận CPU PLC bị hỏng.
Có ba nhóm tình huống cần tách ngay. Thứ nhất, bộ nguồn không nhận được điện đầu vào. Thứ hai, bộ nguồn có đầu vào nhưng không tạo được điện áp DC phù hợp. Thứ ba, nguồn DC vẫn bình thường khi chưa tải nhưng bị sụt hoặc ngắt khi kết nối một hay nhiều nhánh. Trường hợp thứ ba đặc biệt dễ làm kỹ thuật hiểu nhầm rằng nguồn switching hoặc PLC hỏng.
Nếu cần xem tổng thể kiến trúc tủ, bạn có thể đối chiếu thêm nhóm dịch vụ kiểm tra tủ PLC để nhận diện vị trí PLC, nguồn điều khiển, terminal, relay và các thiết bị đóng cắt trước khi khoanh vùng.
Bảng Khoanh Vùng Nhanh Khi PLC Mất Nguồn 24VDC
| Hiện tượng | Khu vực nghi ngờ | Bước kiểm tra tiếp theo |
|---|---|---|
| Nguồn 24VDC không có đèn trạng thái | Nguồn AC đầu vào, MCB, cầu chì hoặc bộ nguồn | Xác nhận điện áp đầu vào theo sơ đồ và thông số thiết bị. |
| Có nguồn vào nhưng đầu ra DC mất | Nguồn switching hoặc trạng thái bảo vệ | Tách tải và kiểm tra lại đầu ra của nguồn theo hướng dẫn thiết bị. |
| Nguồn bình thường khi không tải nhưng sụt khi đấu tải | Quá tải hoặc ngắn mạch một nhánh 24VDC | Tách các nhánh và cấp lại từng nhánh có kiểm soát. |
| Nguồn có tại PSU nhưng mất ở PLC | Cầu chì nhánh, terminal, dây dẫn hoặc điểm nối | Đo lần lượt tại các điểm trung gian theo sơ đồ. |
| Nguồn đến đúng terminal nhưng PLC không sáng | Sai nguồn theo model, sai cực tính, terminal hoặc PLC | Kiểm tra tem model và manual trước khi kết luận phần cứng PLC lỗi. |
Quy Trình 7 Bước Kiểm Tra Tủ PLC Không Lên Nguồn 24VDC
Mục tiêu của quy trình không phải đo càng nhiều điểm càng tốt, mà là xác định điểm cuối cùng còn nguồn và điểm đầu tiên mất nguồn. Hai vị trí này sẽ thu hẹp đáng kể khu vực cần xử lý.
Bước 1: Xác Nhận Sơ Đồ Nguồn Và Điều Kiện An Toàn
Trước khi đo, cần xác định nguồn điều khiển được lấy từ đâu, bộ nguồn nào tạo 24VDC, những nhánh nào dùng chung và PLC đang sử dụng nguồn gì. Không được mặc định mọi PLC đều nhận trực tiếp 24VDC; cấu hình nguồn phụ thuộc từng dòng và model.
Việc mở tủ, đo trên mạch đang mang điện hoặc tháo dây chỉ nên do người có chuyên môn và được phép thực hiện. Cần tuân thủ quy trình cô lập nguồn, LOTO, PPE và quy định an toàn của nhà máy.
Bước 2: Kiểm Tra Nguồn Vào, MCB Và Cầu Chì
Nếu bộ nguồn 24VDC hoàn toàn không hoạt động, hãy bắt đầu từ phía trước PSU. Kiểm tra trạng thái thiết bị đóng cắt, cầu chì, dây cấp và terminal. Một MCB đang ON không đồng nghĩa điện áp đã thực sự đến đầu vào nguồn; tiếp điểm, cầu chì hoặc dây nối phía sau vẫn có thể gián đoạn.
Bước 3: Xác Nhận Đầu Vào Và Đầu Ra Của Nguồn 24VDC
Sau khi xác nhận đầu vào phù hợp, kiểm tra đầu ra DC tại chính bộ nguồn. Đồng hồ phải đặt đúng chế độ đo DC và cực đo phải đúng vị trí. Không nên sử dụng một ngưỡng cố định cho mọi bộ nguồn; hãy đối chiếu giá trị danh định và khoảng cho phép trên tem hoặc tài liệu của thiết bị đang lắp.
Điểm quan trọng là quan sát điện áp khi có tải. Một bộ nguồn có thể cho điện áp bình thường khi tải được tháo ra nhưng sụt mạnh khi kết nối lại hệ thống. Khi đó cần nghĩ đến quá tải, ngắn mạch hoặc một nhánh tiêu thụ bất thường thay vì chỉ thay PSU.
Bước 4: Kiểm Tra Cầu Chì Và Terminal Phân Phối 24VDC
Nếu đầu ra PSU bình thường nhưng PLC vẫn mất nguồn, hãy theo đường dây đến cầu chì nhánh và terminal phân phối. Các điểm cần chú ý gồm cầu chì đứt, terminal lỏng, dây tuột cos, đầu nối oxy hóa hoặc một điểm nối từng phát nhiệt. Đo trước và sau từng điểm bảo vệ sẽ giúp xác định nơi điện áp bị gián đoạn.
Bước 5: Tách Và Kiểm Tra Từng Nhánh Tải 24VDC
Nếu nguồn 24VDC bị kéo xuống khi toàn bộ tải được kết nối, cách khoanh vùng có giá trị nhất là tách tải theo từng nhánh đã xác định trên sơ đồ. PLC, HMI, I/O, cảm biến, relay và các thiết bị phụ nên được phân biệt rõ để quan sát nhánh nào làm điện áp suy giảm hoặc khiến thiết bị bảo vệ tác động.
Không nên tháo dây ngẫu nhiên khi chưa đánh dấu. Với tủ cũ không còn sơ đồ, nên chụp hiện trạng và đánh mã trước khi tách nhánh để tránh tạo thêm lỗi đấu nối.
Bước 6: Kiểm Tra Nguồn Ngay Tại PLC
Khi nguồn từ PSU và terminal đều bình thường, hãy xác nhận điện áp tại đúng chân cấp nguồn của PLC theo manual model. Đây là bước phân biệt lỗi dây dẫn với lỗi tại thiết bị. Đồng thời kiểm tra cực tính đối với model nguồn DC, tình trạng đầu cos và độ chắc chắn của terminal.
Ví dụ, một số PLC compact sử dụng nguồn DC, trong khi những model khác có thể dùng nguồn AC. Vì vậy ảnh hoặc hình dạng PLC giống nhau không đủ để quyết định cách đo. Bạn có thể tham khảo bài PLC Delta DVP28SA211T và PLC Delta DVP64EH00T3 để thấy việc xác nhận đúng model và nguồn cấp quan trọng như thế nào.
Bước 7: Cấp Lại Từng Nhánh Và Theo Dõi Trạng Thái
Sau khi tìm được nhánh nghi ngờ, không nên chỉ thay cầu chì rồi cấp lại toàn bộ. Cần xác định thiết bị hoặc đường dây nào khiến dòng tăng bất thường, kiểm tra dây chạm, đầu nối, thiết bị tải và điều kiện vận hành. Việc cấp lại từng nhánh có kiểm soát giúp tránh để một lỗi nhỏ làm mất nguồn cho toàn bộ hệ điều khiển.
Vì Sao Có 24VDC Nhưng PLC Vẫn Không Sáng Đèn?
Nếu đã đo được nguồn tại tủ nhưng PLC vẫn tắt, cần kiểm tra sâu hơn tại chính terminal của CPU. Có thể nguồn chỉ có tại PSU nhưng bị mất trên đường dây, hoặc điện áp có khi không tải nhưng sụt tại điểm sử dụng.
- Đo nhầm giữa đầu ra PSU và đầu cấp thực tế của PLC.
- Cầu chì hoặc bảo vệ riêng của nhánh PLC bị ngắt.
- Terminal hoặc dây cấp PLC bị lỏng, đứt ngầm hoặc tiếp xúc kém.
- Sai cực tính đối với thiết bị sử dụng nguồn DC.
- Sử dụng sai loại nguồn so với model PLC.
- Điện áp bị kéo xuống khi CPU hoặc module được kết nối.
- PLC có lỗi phần nguồn nội bộ và cần kiểm tra phần cứng chuyên sâu.
Nếu PLC đã sáng và chương trình chạy nhưng thiết bị chấp hành phía sau không hoạt động, phạm vi lỗi đã chuyển sang mạch I/O. Khi đó nên tiếp tục với bài PLC có output nhưng motor không chạy thay vì tiếp tục tập trung vào nguồn CPU.
Những Lỗi Thường Gặp Trên Chuỗi Nguồn 24VDC Tủ PLC
| Vị trí | Lỗi có thể gặp | Ý nghĩa khi chẩn đoán |
|---|---|---|
| Nguồn AC đầu vào | MCB, cầu chì, dây hoặc terminal mất nguồn | PSU không thể tạo 24VDC dù bản thân nguồn chưa chắc đã hỏng. |
| Nguồn switching | Lỗi nội bộ, quá tải hoặc bảo vệ ngắn mạch | Cần so sánh trạng thái khi không tải và khi kết nối tải. |
| Terminal phân phối | Lỏng dây, cháy đầu nối, mất cầu nối | Một số nhánh mất nguồn trong khi PSU vẫn hoạt động. |
| Nhánh tải 24VDC | Chập dây, thiết bị lỗi hoặc quá tải | Có thể kéo sụt cả bus 24V và làm nhiều thiết bị cùng tắt. |
| PLC | Sai nguồn, sai cực tính, terminal hoặc phần nguồn nội bộ | Chỉ nên kết luận PLC lỗi sau khi đã xác nhận nguồn tại đúng chân cấp. |
Khi Nào Nên Dừng Kiểm Tra Và Liên Hệ Kỹ Sư?
Không phải mọi lỗi nguồn đều phù hợp để kỹ thuật vận hành tự xử lý. Nên chuyển sang kiểm tra chuyên sâu nếu tủ không còn sơ đồ điện, nguồn liên tục trip khi cấp lại, xuất hiện dấu cháy hoặc mùi bất thường, nhiều nhánh 24VDC ảnh hưởng lẫn nhau hoặc PLC vẫn không khởi động dù nguồn tại terminal đã được xác nhận phù hợp.
Khi liên hệ kỹ sư, nên chuẩn bị ảnh toàn bộ tủ, model PLC, model nguồn switching, ảnh MCB/cầu chì, terminal phân phối, sơ đồ điện nếu có và mô tả hiện tượng trước khi máy dừng. Những dữ liệu này giúp xác định nên kiểm tra tại tủ, kiểm tra riêng bộ nguồn hay tháo PLC để đánh giá phần cứng.
Nếu tủ đã cũ, dây và terminal thiếu nhãn hoặc kiến trúc nguồn không còn phù hợp sau nhiều lần cải tạo, có thể xem thêm giải pháp lắp đặt tủ điện PLC. Với mạch có Emergency Stop, contactor hoặc safety relay, bài thiết kế liên động an toàn tủ PLC giúp xác định những nhánh không nên bypass chỉ để thử máy.
Cách Hạn Chế Lỗi Mất Nguồn 24VDC Lặp Lại
Sau khi xử lý được lỗi, nên xem lại kiến trúc nguồn thay vì chỉ đưa máy chạy trở lại. Các nhánh PLC, HMI, cảm biến và tải điều khiển nên được nhận diện rõ trên bản vẽ và terminal. Việc phân nhánh hợp lý giúp một tải bị lỗi không khiến toàn bộ hệ điều khiển mất nguồn và cũng giúp kỹ thuật tìm lỗi nhanh hơn trong lần tiếp theo.
- Đánh nhãn nguồn, cầu chì, terminal và từng nhánh 24VDC.
- Lưu sơ đồ điện cập nhật sau mỗi lần cải tạo.
- Kiểm tra đầu nối, dấu phát nhiệt và terminal trong bảo trì định kỳ.
- Không tự tăng định mức cầu chì chỉ để tránh hiện tượng trip.
- Xác nhận tổng tải và khả năng của nguồn khi bổ sung PLC, HMI, cảm biến hoặc relay mới.
- Backup chương trình PLC trước khi tháo hoặc thay CPU nếu hệ thống còn truy cập được.
Câu Hỏi Thường Gặp Về Tủ PLC Không Lên Nguồn 24VDC
PLC Không Sáng Đèn Có Phải PLC Đã Hỏng Không?
Chưa thể kết luận. Cần kiểm tra nguồn đầu vào, nguồn switching, cầu chì, terminal và điện áp tại đúng chân cấp PLC trước. Chỉ khi nguồn và wiring đã được xác nhận phù hợp mà CPU vẫn không hoạt động mới nên nghi ngờ sâu hơn đến phần nguồn bên trong PLC.
Vì Sao Nguồn 24V Có Khi Không Tải Nhưng Mất Khi Đấu PLC Và Thiết Bị?
Hiện tượng này có thể liên quan đến quá tải, ngắn mạch hoặc một nhánh tiêu thụ bất thường khiến nguồn chuyển sang chế độ bảo vệ hoặc điện áp bị kéo xuống. Nên tách và kiểm tra từng nhánh thay vì thay ngay bộ nguồn.
Có Nên Nối Tắt Cầu Chì Hoặc MCB Để Thử Nguồn PLC Không?
Không nên. Thiết bị bảo vệ có thể đang tác động do lỗi thật phía sau. Nối tắt bảo vệ khi chưa xác định nguyên nhân có thể làm hỏng dây dẫn hoặc thiết bị và tạo thêm rủi ro an toàn.
Có Thể Cấp Nguồn 24VDC Thử Trực Tiếp Vào Mọi PLC Không?
Không. PLC có nhiều cấu hình nguồn khác nhau. Phải xác nhận chính xác model, terminal và điện áp nguồn theo manual trước khi cấp thử. Cấp sai nguồn hoặc sai cực tính có thể làm hỏng thiết bị.
Cần Gửi Gì Cho Kỹ Sư Khi Tủ PLC Mất Nguồn?
Nên gửi ảnh tổng thể tủ, model PLC, model bộ nguồn, vị trí MCB/cầu chì, terminal 24VDC, trạng thái đèn trước và sau khi xảy ra lỗi, cùng sơ đồ điện nếu có. Video hiện tượng khi cấp nguồn cũng giúp kỹ sư đánh giá phạm vi cần kiểm tra.
Kết Luận
Khi tủ PLC không lên nguồn 24VDC, cách tìm lỗi hiệu quả nhất là đi đúng tuyến nguồn thay vì thay thiết bị theo phỏng đoán. Hãy xác nhận lần lượt nguồn vào, MCB/cầu chì, bộ nguồn 24VDC, terminal phân phối, từng nhánh tải và cuối cùng là nguồn ngay tại PLC.
Nếu nguồn bị sụt khi đấu tải, cần tập trung tìm nhánh quá tải hoặc chạm chập. Nếu 24VDC đã đến đúng vị trí nhưng PLC vẫn không hoạt động, cần đối chiếu chính xác model, wiring và tình trạng phần cứng trước khi quyết định sửa hoặc thay PLC. Với tủ nhiều thiết bị, không còn sơ đồ hoặc lỗi xuất hiện lặp lại, việc kiểm tra toàn tuyến nguồn sẽ giúp hạn chế thay nhầm linh kiện và rút ngắn thời gian dừng máy.
