Thiết kế liên động an toàn tủ PLC không chỉ là đưa tín hiệu Emergency Stop vào chương trình rồi sử dụng một lệnh Stop để dừng máy. Hệ thống cần được xây dựng từ việc xác định trạng thái an toàn, nhận diện vùng nguy hiểm, lựa chọn thiết bị đầu vào, bộ xử lý an toàn và phương án kiểm soát năng lượng tại biến tần, servo, contactor hoặc cơ cấu chấp hành.
Khi nút dừng khẩn bị tác động, cửa bảo vệ mở, cảm biến an toàn mất tín hiệu hoặc contactor không phản hồi đúng, hệ thống phải chuyển sang trạng thái đã được xác định là phù hợp với máy. Đồng thời, PLC và HMI cần cung cấp thông tin cảnh báo rõ ràng để người vận hành biết nguyên nhân, vị trí lỗi và điều kiện cần khôi phục trước khi cho phép máy chạy lại.
Nội dung trong bài cung cấp nguyên tắc kỹ thuật tổng quan. Kiến trúc liên động, mức độ dự phòng, thiết bị safety và phương án dừng cuối cùng cần được xác nhận dựa trên đánh giá rủi ro, hồ sơ máy và điều kiện vận hành thực tế.
Thiết Kế Liên Động An Toàn Tủ PLC Là Gì?
Thiết kế liên động an toàn tủ PLC là quá trình xây dựng các điều kiện khiến máy chỉ được phép vận hành khi những yêu cầu an toàn liên quan đã được đáp ứng. Nếu một điều kiện không còn hợp lệ, hệ thống cần ngăn lệnh khởi động, dừng chuyển động hoặc kiểm soát nguồn năng lượng theo phương án đã được xác định.
Trong một tủ điều khiển PLC, PLC thường xử lý trình tự Auto–Manual, timer, cảm biến, công thức, cảnh báo và giao tiếp HMI. Những chức năng liên quan trực tiếp đến an toàn có thể cần thêm safety relay, PLC safety, safety I/O, contactor giám sát hoặc chức năng an toàn tích hợp trong biến tần và servo.
Phân Biệt Liên Động Công Nghệ Và Liên Động An Toàn
Liên động công nghệ giúp máy vận hành đúng trình tự sản xuất, trong khi liên động an toàn tập trung vào việc giảm rủi ro khi con người tiếp cận vùng nguy hiểm hoặc khi hệ thống xuất hiện trạng thái bất thường. Hai nhóm logic có thể trao đổi trạng thái nhưng không nên được xem là hoàn toàn tương đương.
| Tiêu Chí | Liên Động Công Nghệ | Liên Động An Toàn |
|---|---|---|
| Mục tiêu | Giữ máy chạy đúng trình tự và điều kiện công nghệ. | Kiểm soát tình huống có thể gây nguy hiểm cho người hoặc thiết bị. |
| Ví dụ | Không chạy bơm khi mức nước chưa đạt. | Dừng chuyển động khi cửa bảo vệ mở. |
| Thiết bị xử lý | PLC thường, relay, timer hoặc bộ điều khiển chuyên dụng. | Safety relay, PLC safety, safety I/O hoặc thiết bị an toàn phù hợp. |
| Khi mất tín hiệu | Máy dừng và hiển thị lỗi theo chương trình đã viết. | Hệ thống cần phản ứng theo nguyên tắc fail-safe đã xác định. |
| Khôi phục | Có thể tiếp tục chu trình khi điều kiện công nghệ trở lại bình thường. | Cần xử lý nguyên nhân, reset và phát lệnh khởi động riêng biệt. |
Để hiểu rõ hơn vai trò của từng thiết bị trong dây chuyền, có thể tham khảo bài PLC, HMI, biến tần và servo kết nối như thế nào. Luồng điều khiển công nghệ và đường xử lý an toàn cần được phân biệt rõ trong bản vẽ và tài liệu bàn giao.
Các Thành Phần Trong Hệ Thống Liên Động An Toàn
Một hệ thống interlock tủ điều khiển thường gồm thiết bị phát hiện nguy hiểm, bộ xử lý tín hiệu, thiết bị kiểm soát năng lượng, mạch phản hồi và lớp hiển thị cảnh báo. Cấu hình cụ thể phụ thuộc loại máy, số vùng nguy hiểm và mức độ tự động hóa.
Emergency Stop
Nút Emergency Stop cho phép người vận hành kích hoạt chức năng dừng khi phát hiện tình huống nguy hiểm. Vị trí nút, phạm vi tác động, số kênh tín hiệu, cơ chế khóa cơ khí và cách reset cần được xác định theo kết cấu thực tế của máy.
Cảm Biến Và Công Tắc Cửa An Toàn
Cảm biến an toàn máy có thể là công tắc cửa, khóa cửa an toàn, màn quang, scanner, thảm áp suất hoặc thiết bị giám sát vị trí. Việc lựa chọn cần xem xét vùng nguy hiểm, thời gian dừng máy và khả năng người vận hành tiếp cận cơ cấu chuyển động.
Safety Relay Hoặc PLC Safety
Safety relay thường phù hợp với những chức năng tương đối độc lập và số lượng tín hiệu không lớn. PLC safety phù hợp hơn khi máy có nhiều cửa, nhiều vùng, nhiều trục hoặc cần giám sát tập trung. Lựa chọn cuối cùng phải bám theo yêu cầu chức năng an toàn, không chỉ dựa trên số lượng I/O.
Biến Tần, Servo Và Đầu Vào An Toàn
Một số biến tần và servo được trang bị đầu vào hoặc chức năng an toàn như Safe Torque Off. Chức năng này có thể tham gia vào phương án ngăn motor tiếp tục tạo mô-men, nhưng không được mặc định thay thế toàn bộ contactor, phanh cơ khí hoặc thiết bị cách ly nguồn trong mọi ứng dụng.
Contactor Và Tiếp Điểm Phản Hồi
Contactor có thể được dùng để đóng cắt một phần đường năng lượng hoặc phối hợp với thiết bị truyền động. Trong một số kiến trúc, tiếp điểm phụ được đưa về bộ xử lý an toàn để kiểm tra contactor đã nhả hay chưa, hạn chế trường hợp tiếp điểm bị dính nhưng hệ thống vẫn cho phép reset.
HMI, Còi Và Đèn Cảnh Báo
HMI cùng hệ thống cảnh báo tủ điện giúp người vận hành xác định nút dừng khẩn nào đang bị nhấn, cửa nào chưa đóng, drive nào chưa Ready hoặc contactor nào chưa phản hồi. Lớp cảnh báo hỗ trợ chẩn đoán nhưng không nên là thành phần duy nhất thực hiện chức năng dừng.
| Thành Phần | Vai Trò | Thông Tin Cần Xác Nhận |
|---|---|---|
| Emergency Stop | Kích hoạt chức năng dừng khẩn cấp. | Vùng tác động, số kênh, cơ chế khóa và reset. |
| Công tắc cửa hoặc màn quang | Phát hiện người tiếp cận vùng nguy hiểm. | Thời gian dừng, khoảng cách lắp và khả năng vô hiệu hóa. |
| Safety relay hoặc PLC safety | Xử lý và giám sát tín hiệu an toàn. | Số vùng, số chức năng, dự phòng và khả năng chẩn đoán. |
| Biến tần hoặc servo | Điều khiển chuyển động và nhận lệnh dừng phù hợp. | Model, input safety, STO, phanh và trạng thái Ready. |
| Contactor | Đóng cắt hoặc kiểm soát đường năng lượng. | Tiếp điểm phản hồi, điện áp cuộn hút và phương án bảo vệ. |
| HMI, đèn và còi | Hiển thị trạng thái và hỗ trợ truy vết lỗi. | Mã alarm, vùng lỗi, lịch sử lỗi và hướng dẫn reset. |
Nguyên Tắc Fail-Safe Khi Thiết Kế Liên Động
Fail-safe có thể hiểu là khi xảy ra lỗi có thể dự đoán như mất nguồn điều khiển, đứt dây, mất tín hiệu cảm biến hoặc thiết bị chấp hành không phản hồi, hệ thống cần có xu hướng chuyển về trạng thái giảm rủi ro thay vì tiếp tục cho máy vận hành.
- Xác định trạng thái an toàn riêng cho từng motor, van, xy lanh, trục nâng hoặc cơ cấu gia nhiệt.
- Không phụ thuộc duy nhất vào một bit trong chương trình PLC thường đối với chức năng liên quan trực tiếp đến an toàn.
- Xem xét khả năng phát hiện đứt dây, chập kênh, tiếp điểm dính hoặc contactor không nhả.
- Phân biệt thao tác reset với lệnh khởi động máy.
- Không để máy tự động chạy lại ngay sau khi cấp nguồn hoặc khôi phục Emergency Stop.
- Hiển thị rõ nguyên nhân khiến hệ thống chưa cho phép vận hành.
- Kiểm soát chặt chế độ bypass cảm biến hoặc cửa bảo vệ.
Phối Hợp PLC, Biến Tần, Servo Và Contactor
Một mô hình tổng quát có thể bắt đầu từ Emergency Stop, công tắc cửa và cảm biến an toàn. Các tín hiệu này được đưa vào safety relay hoặc PLC safety. Ngõ ra an toàn sau đó tác động đến contactor, đầu vào STO, van hoặc cơ cấu dừng phù hợp; đồng thời gửi trạng thái sang PLC thường để dừng trình tự và hiển thị cảnh báo trên HMI.
- Thiết bị đầu vào phát hiện điều kiện nguy hiểm.
- Bộ xử lý an toàn đánh giá trạng thái của các kênh tín hiệu.
- Ngõ ra an toàn điều khiển contactor, STO, van hoặc cơ cấu dừng.
- PLC thường nhận trạng thái để dừng trình tự công nghệ.
- HMI hiển thị vị trí và nguyên nhân chưa cho phép chạy.
- Người vận hành xử lý nguyên nhân và thực hiện reset.
- Lệnh khởi động được phát riêng sau khi mọi điều kiện đã hợp lệ.

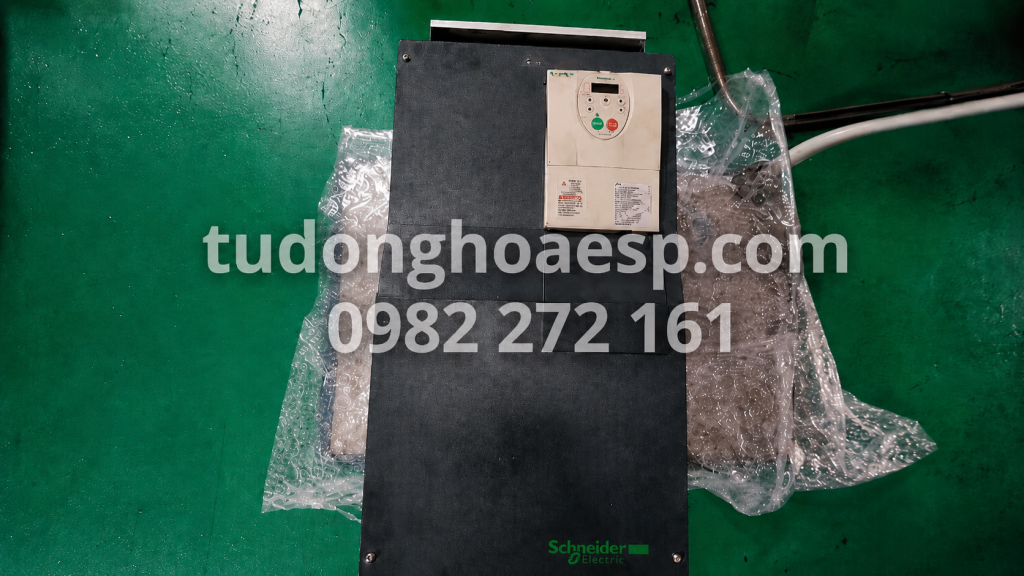

Các hệ đang dùng biến tần cho bơm hoặc quạt có thể tham khảo thêm nội dung về biến tần Schneider ATV212 để hiểu cách thiết bị nhận lệnh từ terminal, PLC, tín hiệu analog và những điều kiện liên động thường cần kiểm tra.
Quy Trình Thiết Kế Liên Động An Toàn Tủ PLC
Quy trình thiết kế liên động an toàn tủ PLC nên bắt đầu từ rủi ro của máy, không nên bắt đầu bằng việc chọn model PLC hoặc safety relay. Thiết bị chỉ được lựa chọn sau khi đã xác định chức năng cần thực hiện.
Bước 1: Khảo Sát Máy Và Vùng Nguy Hiểm
Ghi nhận các cơ cấu quay, nâng hạ, ép, cắt, tịnh tiến, gia nhiệt, khí nén, thủy lực và nguồn năng lượng tồn dư. Cần xem xét cả chế độ vận hành bình thường, Manual, Jog, thay khuôn, vệ sinh và bảo trì.
Bước 2: Xác Định Trạng Thái An Toàn
Không phải thiết bị nào cũng an toàn nhất khi mất điện hoàn toàn. Tải nâng có thể cần phanh, hệ thống nhiệt có thể cần tiếp tục làm mát và một số dây chuyền cần dừng theo trình tự để tránh phát sinh nguy hiểm mới.
Bước 3: Lập Danh Sách Chức Năng An Toàn
Danh sách có thể gồm dừng khẩn, giám sát cửa, ngăn khởi động ngoài ý muốn, giới hạn tốc độ, giám sát vị trí hoặc dừng theo từng vùng. Mỗi chức năng cần xác định đầu vào, đầu ra, trạng thái lỗi và điều kiện reset.
Bước 4: Lựa Chọn Kiến Trúc Điều Khiển
Hệ thống có thể dùng safety relay độc lập, PLC safety, safety I/O phân tán, contactor giám sát hoặc chức năng an toàn tích hợp trong drive. Việc lựa chọn cần dựa trên số vùng, số trục, yêu cầu chẩn đoán và khả năng mở rộng.
Bước 5: Lập Bản Vẽ Và Logic Điều Khiển
Bản vẽ cần thể hiện nguồn điều khiển, terminal, các kênh Emergency Stop, cảm biến, ngõ ra an toàn, contactor, drive, phản hồi trạng thái và tín hiệu sang PLC thường. Mã cảnh báo trên HMI cần khớp với danh sách I/O và bản vẽ.
Bước 6: Lắp Đặt Và Kiểm Tra Dây
Dây tín hiệu cần được đánh số, phân nhóm và đối chiếu từng đầu terminal. Dự án làm mới hoặc nâng cấp tổng thể nên được triển khai theo một quy trình lắp đặt tủ điện PLC có bản vẽ, mapping I/O và trình tự chạy thử rõ ràng.
Bước 7: Kiểm Tra Từng Chức Năng
Thử từng nút Emergency Stop, cửa bảo vệ, cảm biến và thiết bị phản hồi. Không chỉ thử trạng thái hoạt động bình thường mà còn cần kiểm tra một số lỗi có thể dự đoán như mất nguồn điều khiển, mất tín hiệu hoặc contactor không phản hồi.
Bước 8: Bàn Giao Hồ Sơ
Hồ sơ nên gồm bản vẽ điện, bảng terminal, danh sách I/O, chương trình backup, danh sách alarm, bảng chức năng liên động, hướng dẫn reset và biên bản chạy thử. Tài liệu cuối cùng phải phản ánh đúng hiện trạng sau nghiệm thu.

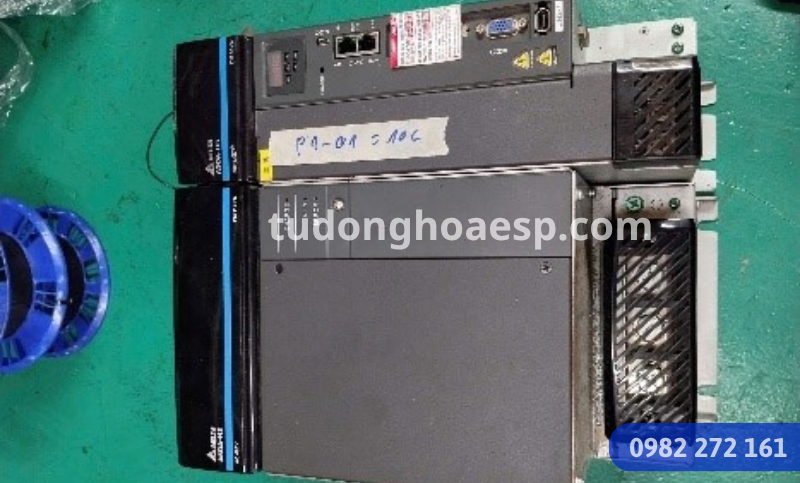

Đối với hệ thống nhiều trục, có thể tham khảo thêm bài Servo Delta ASDA-H3 để nhận diện các nhóm tín hiệu nguồn, controller, truyền thông và liên động cần kiểm tra trước khi thay thế thiết bị.
Các Kịch Bản Cần Kiểm Tra Khi Chạy Thử
| Kịch Bản | Điểm Cần Quan Sát |
|---|---|
| Nhấn Emergency Stop khi máy đang chạy | Máy dừng theo phương án thiết kế; HMI hiển thị đúng vị trí và nguyên nhân. |
| Mở cửa bảo vệ | Vùng liên quan không tiếp tục vận hành; phạm vi dừng đúng thiết kế. |
| Đóng cửa nhưng chưa reset | Máy chưa tự chạy lại và vẫn yêu cầu thao tác xác nhận. |
| Mất rồi cấp lại nguồn | Không xuất hiện chuyển động ngoài ý muốn. |
| Contactor không phản hồi | Hệ thống phát hiện trạng thái không khớp và không cho phép reset. |
| Mất tín hiệu cảm biến | Máy chuyển về trạng thái phù hợp và hiển thị cảnh báo có khả năng khoanh vùng. |
| Drive báo lỗi hoặc mất Ready | PLC dừng trình tự, ngăn lệnh chạy tiếp theo và hiển thị đúng thiết bị bị lỗi. |
Những Lỗi Thiết Kế Liên Động Thường Gặp
- Chỉ đưa Emergency Stop vào một ngõ vào PLC thường và dừng máy bằng phần mềm.
- Dùng lệnh Stop qua truyền thông làm đường dừng duy nhất.
- Không giám sát trạng thái contactor hoặc thiết bị chấp hành.
- Cho máy tự khởi động lại sau khi nhả Emergency Stop.
- Reset đồng thời được sử dụng như lệnh Start.
- Gộp nhiều vùng máy nhưng không xác định hậu quả khi dừng toàn hệ thống.
- Chỉ hiển thị một cảnh báo chung “Safety Fault” cho mọi nguyên nhân.
- Cho phép bypass cảm biến mà không kiểm soát quyền thao tác.
- Không lưu bản vẽ hoàn công, chương trình và kết quả chạy thử.
Checklist Khảo Sát Trước Khi Cải Tạo Liên Động
- Ảnh tổng thể máy, mặt tủ và bên trong tủ điện.
- Model PLC, HMI, biến tần, servo và thiết bị safety hiện có.
- Sơ đồ điện, bảng I/O và file chương trình nếu còn lưu.
- Danh sách Emergency Stop, cửa bảo vệ, màn quang và cảm biến.
- Mô tả chuyển động nguy hiểm, tải nâng, dao cắt, trục ép hoặc cơ cấu quay.
- Thời gian dừng thực tế và năng lượng còn tồn dư sau khi dừng.
- Các chế độ Auto, Manual, Jog, Setup, vệ sinh và bảo trì.
- Video chu trình máy và hiện tượng lỗi đang gặp.
- Yêu cầu dừng toàn máy hay dừng theo từng vùng.
- Yêu cầu EHS, hồ sơ nghiệm thu hoặc tiêu chuẩn áp dụng cho dự án.
Đối với tủ đã sửa đổi nhiều lần hoặc không còn tài liệu, nên khảo sát theo quy trình cải tạo tủ điện cũ không có sơ đồ điện. Cần đánh dấu dây, mapping I/O và tái dựng logic hiện trạng trước khi thay đổi mạch liên động.
Khi Nào Nhà Máy Nên Cải Tạo Mạch Liên Động?
Nhà máy nên xem xét đánh giá lại hệ thống khi Emergency Stop chỉ được đưa vào PLC thường, máy tự chạy sau khi cấp lại nguồn, cửa bảo vệ thường xuyên bị nối tắt, contactor có dấu hiệu dính, HMI không chỉ rõ vùng lỗi hoặc tủ đã được sửa đổi nhiều lần nhưng không còn bản vẽ hoàn công.
Khi cần tư vấn thiết kế liên động an toàn tủ PLC, doanh nghiệp nên chuẩn bị model thiết bị, ảnh tủ điện, sơ đồ hiện có, video vận hành và mô tả những tình huống cần kiểm soát. Phương án chỉ nên được chốt sau khi kỹ sư đã làm rõ trạng thái máy và phạm vi cải tạo.
Trường hợp cần thay thế hoặc bổ sung PLC, biến tần, servo, cảm biến và thiết bị đóng cắt, có thể tham khảo nhóm thiết bị tự động hóa công nghiệp và đối chiếu model theo cấu hình thực tế.
Câu Hỏi Thường Gặp Về Liên Động An Toàn Tủ PLC
Emergency Stop Có Nên Đấu Vào PLC Thường Không?
PLC thường có thể nhận trạng thái Emergency Stop để dừng trình tự và hiển thị cảnh báo. Tuy nhiên, việc sử dụng PLC thường làm đường xử lý chính cho chức năng an toàn phải được xác định dựa trên đánh giá rủi ro và kiến trúc của máy.
Nhả Emergency Stop Có Làm Máy Chạy Lại Ngay Không?
Không nên. Nhả Emergency Stop chỉ loại bỏ trạng thái khóa cơ khí. Hệ thống cần kiểm tra lại điều kiện an toàn, thực hiện reset và nhận một lệnh khởi động riêng trước khi máy chuyển động trở lại.
STO Có Thay Thế Hoàn Toàn Contactor Không?
Không thể áp dụng một kết luận chung cho mọi hệ thống. Việc có cần contactor, phanh, cách ly nguồn hoặc chức năng dừng bổ sung còn phụ thuộc loại tải, chuyển động, kiến trúc drive và kết quả đánh giá rủi ro.
Tủ PLC Cũ Có Thể Bổ Sung Safety Relay Không?
Có thể xem xét bổ sung, nhưng cần khảo sát nguồn điều khiển, Emergency Stop, contactor, drive, terminal, không gian lắp đặt và đường năng lượng cần kiểm soát. Không nên chỉ thêm safety relay mà không đánh giá toàn bộ mạch.
Hồ Sơ Bàn Giao Mạch Liên Động Cần Có Gì?
Hồ sơ nên có sơ đồ điện, bảng terminal, danh mục I/O, danh sách chức năng liên động, chương trình backup, danh sách alarm, hướng dẫn reset, phiên bản thiết bị và biên bản kiểm tra các kịch bản đã thống nhất.
Kết Luận
Thiết kế liên động an toàn tủ PLC cần bắt đầu từ đánh giá hiện trạng, xác định trạng thái an toàn và xây dựng chức năng dừng phù hợp. Emergency Stop, cảm biến, safety relay hoặc PLC safety, biến tần, servo, contactor và hệ thống cảnh báo cần được phối hợp thành một kiến trúc có thể kiểm tra và chẩn đoán rõ ràng.
Không nên sao chép sơ đồ từ một máy khác hoặc chỉ chỉnh sửa chương trình PLC khi chưa kiểm tra đường năng lượng, chuyển động nguy hiểm và thiết bị phản hồi. Doanh nghiệp có thể liên hệ E.S.P qua số 0982 272 161, đồng thời gửi ảnh tủ điện, model thiết bị, sơ đồ và video vận hành để kỹ sư có cơ sở đánh giá phạm vi phù hợp.
