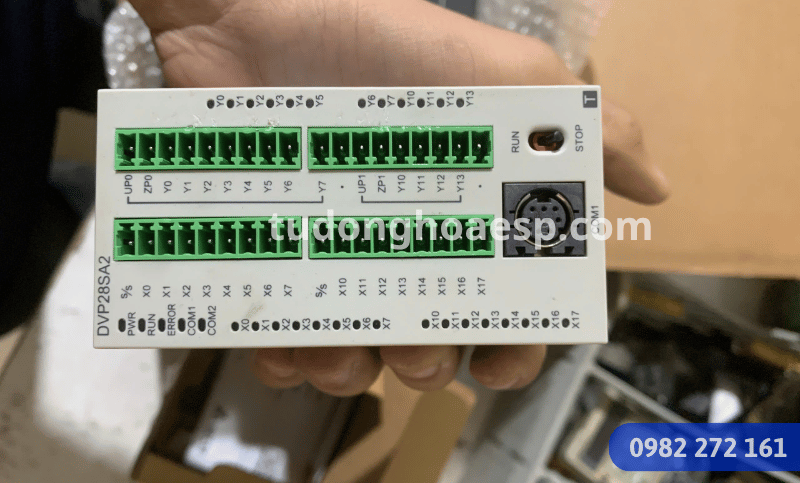

LC Delta DVP28SA211T là bộ điều khiển lập trình dạng slim thuộc dòng DVP-SA2, tích hợp 28 điểm I/O gồm 16 ngõ vào số và 12 ngõ ra transistor NPN. Model sử dụng nguồn 24VDC, phù hợp cho các máy cần xử lý tuần tự kết hợp phát xung tốc độ cao, đọc encoder, kết nối HMI hoặc giao tiếp với biến tần qua Modbus. Với dung lượng chương trình 16k steps và khả năng nội suy hai trục, thiết bị có thể đáp ứng tốt nhiều hệ thống máy đóng gói, dán nhãn, cấp liệu, băng tải, cắt theo chiều dài và định vị cơ bản.
Trước khi lựa chọn, kỹ thuật cần kiểm tra kỹ kiểu ngõ ra NPN, số lượng I/O, tần số xung, cổng truyền thông, loại module mở rộng và khả năng tương thích với thiết bị hiện có. Đối với dự án cần thiết kế đồng bộ PLC, HMI, biến tần, servo và cảm biến, bạn có thể tham khảo nhóm giải pháp tủ điều khiển PLC cho nhà máy để xác định cấu hình tổng thể thay vì chỉ chọn riêng CPU.
Tóm tắt nhanh về DVP28SA211T:
- Dòng PLC: Delta DVP-SA2 Advanced Slim PLC.
- Nguồn cấp CPU: 24VDC.
- I/O tích hợp: 16 ngõ vào số và 12 ngõ ra số.
- Kiểu ngõ ra: transistor NPN.
- Dung lượng chương trình: 16k steps.
- Hỗ trợ phát xung tốc độ cao và nội suy tuyến tính, cung tròn hai trục.
- Phiên bản 28 I/O mở rộng module ở phía bên phải.
PLC Delta DVP28SA211T là gì?
DVP28SA211T là CPU PLC thuộc dòng DVP-SA2 của Delta, được phát triển cho các hệ thống điều khiển cần kích thước gọn nhưng có khả năng xử lý, truyền thông và điều khiển vị trí cao hơn dòng PLC tuần tự cơ bản. CPU tích hợp sẵn 28 điểm I/O nên có thể triển khai nhiều máy nhỏ và vừa mà chưa cần lắp thêm module digital ngay từ đầu.
Điểm đáng chú ý của model là 12 ngõ ra transistor NPN. Loại ngõ ra này phù hợp khi hệ thống cần đóng cắt nhanh, phát xung điều khiển driver servo hoặc stepper và làm việc với thiết bị đầu vào tương thích kiểu sinking. Đây là khác biệt quan trọng so với phiên bản relay DVP28SA211R, vốn phù hợp hơn với tải đóng cắt thông thường nhưng không phải lựa chọn tối ưu cho phát xung tốc độ cao.
Model này nằm trong nhóm sản phẩm bộ lập trình PLC Delta và có thể kết hợp HMI Delta, biến tần, servo, bộ điều khiển nhiệt độ cùng các module I/O thuộc hệ DVP-S.
Giải mã tên PLC Delta DVP28SA211T
Hiểu đúng cấu trúc mã giúp tránh đặt nhầm CPU có số I/O hoặc kiểu ngõ ra không phù hợp. Với PLC Delta DVP28SA211T, tên model có thể được nhận diện theo các thành phần chính sau:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Khi thay PLC cũ, không nên chỉ đối chiếu phần “DVP28SA2”. Kỹ thuật phải kiểm tra đầy đủ ký tự cuối vì DVP28SA211R, DVP28SA211T và DVP28SA211S sử dụng các kiểu ngõ ra khác nhau. Việc thay nhầm relay, transistor NPN hoặc transistor PNP có thể làm sai sơ đồ common, sai thiết bị tải và không vận hành được phần phát xung.

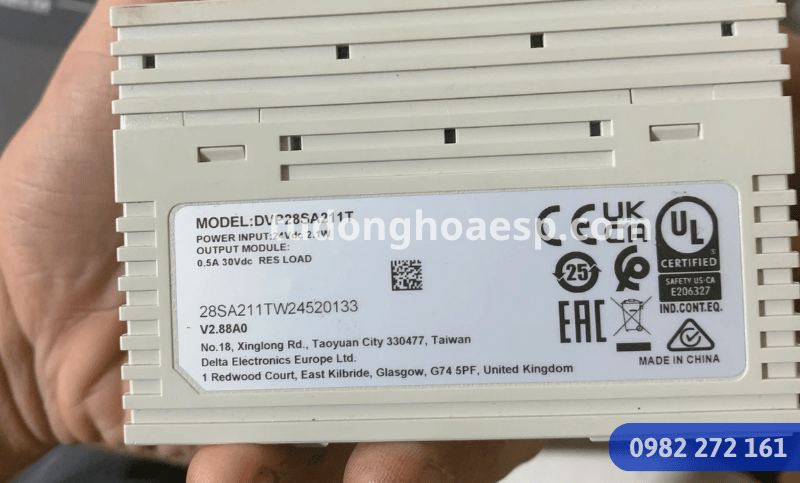

Thông số kỹ thuật PLC Delta DVP28SA211T
Bảng dưới đây tổng hợp các thông số quan trọng để kỹ sư đánh giá nhanh CPU. Khi triển khai bản vẽ điện, cần tiếp tục đối chiếu instruction sheet và manual đúng phiên bản phần cứng để xác nhận terminal, dòng tải ngõ ra và quy định đấu nối chi tiết.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 điểm nổi bật của PLC Delta DVP-SA2 28 I/O
So với PLC chỉ phục vụ điều khiển tuần tự cơ bản, PLC Delta DVP-SA2 có lợi thế về dung lượng chương trình, truyền thông và xử lý xung. Tuy nhiên, model chỉ thực sự phù hợp khi các tính năng này đáp ứng đúng kiến trúc máy và chuẩn tín hiệu của thiết bị ngoại vi.
1. Tích hợp 28 I/O trong thân máy nhỏ gọn
Với 16 input và 12 output, CPU có thể tiếp nhận tín hiệu từ nút nhấn, công tắc hành trình, cảm biến quang, cảm biến tiệm cận, báo mức và encoder; đồng thời điều khiển đèn báo, van điện từ, relay trung gian, driver hoặc lệnh chạy biến tần. Số I/O này phù hợp với nhiều máy độc lập có quy mô nhỏ đến trung bình.
2. Ngõ ra transistor NPN đáp ứng đóng cắt nhanh
PLC Delta ngõ ra transistor phù hợp với ứng dụng cần tần suất đóng cắt cao hoặc phát xung. Tuy nhiên, ngõ ra transistor chủ yếu làm việc với tải DC và phải đấu đúng kiểu common NPN. Với tải AC, tải công suất lớn hoặc thiết bị có dòng khởi động cao, cần sử dụng relay trung gian, contactor hoặc mạch driver phù hợp.
3. Điều khiển xung và định vị hai trục
Hai ngõ ra xung 100kHz có thể được sử dụng cho những trục cần tốc độ xung cao hơn, trong khi hai ngõ 10kHz đáp ứng các tác vụ phụ. Khả năng nội suy tuyến tính và cung tròn hai trục giúp CPU phù hợp với cơ cấu XY, bàn trượt, cấp phôi, cắt theo kích thước hoặc định vị sản phẩm ở mức độ vừa phải.
4. Hỗ trợ truyền thông Modbus
Cổng RS-232 và RS-485 cho phép PLC trao đổi dữ liệu với HMI, biến tần, đồng hồ nhiệt, thiết bị đo hoặc PLC khác. Trong mạng RS-485, kỹ thuật phải thống nhất địa chỉ slave, baud rate, parity, stop bit, thứ tự thanh ghi và định dạng dữ liệu giữa các thiết bị.
5. Có thể bổ sung module theo nhu cầu
Khi số I/O tích hợp chưa đủ, DVP28SA211T có thể kết nối các module DVP-S phía bên phải như digital I/O, analog, đo nhiệt độ hoặc module chức năng phù hợp. Cần tính tổng dòng tiêu thụ, số module cho phép và khả năng hỗ trợ của CPU theo manual trước khi chốt cấu hình.
PLC Delta DVP28SA211T phù hợp với ứng dụng nào?
Model phù hợp nhất với hệ thống có số I/O vừa phải, cần giao tiếp thiết bị và có một đến hai cơ cấu điều khiển xung. Việc lựa chọn vẫn phải dựa trên chu kỳ máy, số trục, tần số xung thực tế, loại encoder, số biến tần và nhu cầu mở rộng trong tương lai.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
So sánh DVP28SA211T, DVP28SA211R và DVP28SA211S
Ba model cùng có 28 I/O và cùng nền tảng CPU SA2 nhưng khác kiểu ngõ ra. Đây là tiêu chí cần kiểm tra đầu tiên khi mua mới hoặc thay PLC cho máy đang vận hành.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nếu hệ thống cần analog tích hợp sẵn, có thể cân nhắc dòng PLC Delta DVP20EX2. Trường hợp máy có số lượng I/O lớn, chương trình phức tạp hoặc cần nhiều trục phát xung tốc độ cao hơn, nên đối chiếu với PLC Delta DVP64EH00T3 hoặc các CPU hiệu năng cao hơn.
Checklist chọn PLC Delta DVP28SA211T trước khi đặt mua
Một CPU có thông số mạnh nhưng vẫn có thể không phù hợp nếu sai chuẩn ngõ ra, thiếu I/O hoặc không đáp ứng giao thức của thiết bị. Trước khi xác nhận model, nên hoàn thành các bước kiểm tra sau:
- Đếm số lượng input và output đang sử dụng, đồng thời chừa dự phòng cho mở rộng.
- Xác nhận tải đầu ra dùng DC hay AC, dòng tiêu thụ và tần suất đóng cắt.
- Kiểm tra thiết bị cần chuẩn transistor NPN hay PNP.
- Xác định số trục servo hoặc stepper và tần số xung yêu cầu.
- Kiểm tra encoder sử dụng tín hiệu một pha, A/B phase hay loại tín hiệu khác.
- Lập danh sách thiết bị RS-485 và thông số truyền thông của từng thiết bị.
- Xác định có cần analog input, analog output, đo nhiệt độ hoặc load cell hay không.
- Kiểm tra số lượng module mở rộng và khả năng lắp module phía bên phải.
- Đối chiếu kích thước tủ điện, nguồn 24VDC và phương án tản nhiệt.
- Backup chương trình PLC cũ trước khi thay thế hoặc cải tạo hệ thống.
Lưu ý đấu nối và lắp đặt DVP28SA211T
Đấu nối đúng kỹ thuật giúp hạn chế lỗi nhiễu, mất xung, sai trạng thái input và hư ngõ ra. Các terminal thực tế phải được kiểm tra theo instruction sheet đi kèm CPU, không suy luận hoàn toàn từ một model PLC khác dù cùng dòng SA2.
Nguồn và tiếp địa
- Sử dụng nguồn 24VDC ổn định và tính đủ công suất cho CPU, cảm biến và module.
- Tách đường nguồn điều khiển khỏi dây động lực của motor, biến tần và contactor.
- Thực hiện tiếp địa theo sơ đồ kỹ thuật của tủ điện.
- Bổ sung thiết bị bảo vệ và chống nhiễu phù hợp với môi trường nhà máy.
Ngõ ra transistor NPN
- Đấu đúng chân common và đúng cực tính nguồn DC.
- Không đấu tải vượt định mức ngõ ra của PLC.
- Dùng relay trung gian hoặc driver khi tải có dòng lớn.
- Bổ sung mạch dập xung ngược cho cuộn coil DC theo thiết kế phù hợp.
- Kiểm tra mức tín hiệu tương thích trước khi nối trực tiếp với driver servo hoặc stepper.
Dây xung, encoder và RS-485
- Dùng cáp phù hợp, đi dây cách xa nguồn động lực và dây đầu ra biến tần.
- Nối shield theo thiết kế chống nhiễu của hệ thống, tránh tạo vòng lặp tiếp địa.
- Đấu đúng cực A/B của mạng RS-485 và cài đặt cùng baud rate, parity, stop bit.
- Sử dụng điện trở kết thúc mạng khi chiều dài và cấu trúc bus yêu cầu.
- Kiểm tra xung bằng thiết bị đo phù hợp trước khi kết luận lỗi PLC.
Thông tin nên gửi kỹ sư khi cần tư vấn PLC
Để kiểm tra nhanh PLC Delta DVP28SA211T có phù hợp hay không, bạn nên chuẩn bị ảnh tem CPU, sơ đồ điện, danh sách I/O, model HMI, biến tần, servo, cảm biến và yêu cầu hoạt động của máy. Trường hợp thay PLC đang sử dụng, cần gửi thêm file chương trình hoặc xác nhận tình trạng backup.
- Model đầy đủ của CPU và module mở rộng.
- Ảnh mặt trước, terminal và tem bên hông thiết bị.
- Sơ đồ nguồn, input, output và mạch điều khiển.
- Số lượng trục, tốc độ máy và yêu cầu định vị.
- Danh sách thiết bị truyền thông RS-232 hoặc RS-485.
- Hiện tượng lỗi nếu PLC đang cần thay thế hoặc kiểm tra.
- File chương trình, mật khẩu và tài liệu bàn giao nếu có.
Với dự án làm mới hoặc nâng cấp hệ thống, có thể kết hợp CPU vào phương án lắp đặt tủ điện PLC để đồng bộ nguồn, thiết bị bảo vệ, relay, HMI, truyền thông, đánh số dây và chương trình điều khiển.
Câu hỏi thường gặp về PLC Delta DVP28SA211T
PLC Delta DVP28SA211T có bao nhiêu ngõ vào và ngõ ra?
Model có tổng cộng 28 I/O tích hợp, gồm 16 ngõ vào số và 12 ngõ ra số. Các ngõ ra của phiên bản mang ký tự T là transistor NPN. Khi cần thêm I/O hoặc tín hiệu analog, kỹ thuật có thể nghiên cứu bổ sung module DVP-S phía bên phải theo cấu hình được hãng hỗ trợ.
DVP28SA211T có điều khiển servo được không?
Có thể sử dụng các ngõ ra xung tốc độ cao để điều khiển driver servo hoặc stepper tương thích tín hiệu pulse/direction. Tuy nhiên, cần kiểm tra tần số xung, chuẩn điện ngõ vào driver, số trục, độ phân giải điện tử và yêu cầu đồng bộ chuyển động trước khi chốt cấu hình.
DVP28SA211T có ngõ vào hoặc ngõ ra analog tích hợp không?
Model DVP28SA211T chủ yếu tích hợp digital I/O. Khi cần đọc tín hiệu 0–10V, 4–20mA, cảm biến nhiệt hoặc xuất tín hiệu analog, cần lựa chọn module mở rộng phù hợp hoặc cân nhắc CPU có analog tích hợp nếu cấu hình đó tối ưu hơn.
Có thể thay DVP28SA211R bằng DVP28SA211T không?
Không nên thay trực tiếp khi chưa kiểm tra lại sơ đồ. Phiên bản R dùng relay, còn phiên bản T dùng transistor NPN. Hai loại có đặc tính tải, phương pháp đấu common và khả năng đóng cắt khác nhau. Việc chuyển đổi có thể yêu cầu sửa dây, bổ sung relay trung gian hoặc thay thiết bị đầu ra.
DVP28SA211T kết nối HMI và biến tần bằng cách nào?
PLC có thể kết nối thiết bị qua RS-232 hoặc RS-485, trong đó Modbus ASCII/RTU là phương án thường được sử dụng. Kỹ thuật phải cấu hình đúng địa chỉ, tốc độ truyền, parity, thanh ghi dữ liệu và sơ đồ dây giữa PLC, HMI hoặc biến tần.
Kết luận
PLC Delta DVP28SA211T là lựa chọn phù hợp cho máy có khoảng 28 I/O, cần ngõ ra transistor NPN, truyền thông Modbus và một đến hai trục điều khiển xung. Ưu điểm chính của model là kích thước gọn, dung lượng chương trình 16k steps, khả năng phát xung và hỗ trợ nội suy hai trục. Trước khi đặt mua, cần kiểm tra kỹ tải đầu ra, chuẩn NPN, số lượng module, tần số xung và cấu trúc truyền thông của toàn hệ thống.
