Tủ Điện PLC Cho Hệ RO: Cần Xác Định Những Thiết Bị Và Trình Tự Nào Trước Khi Lập Trình?

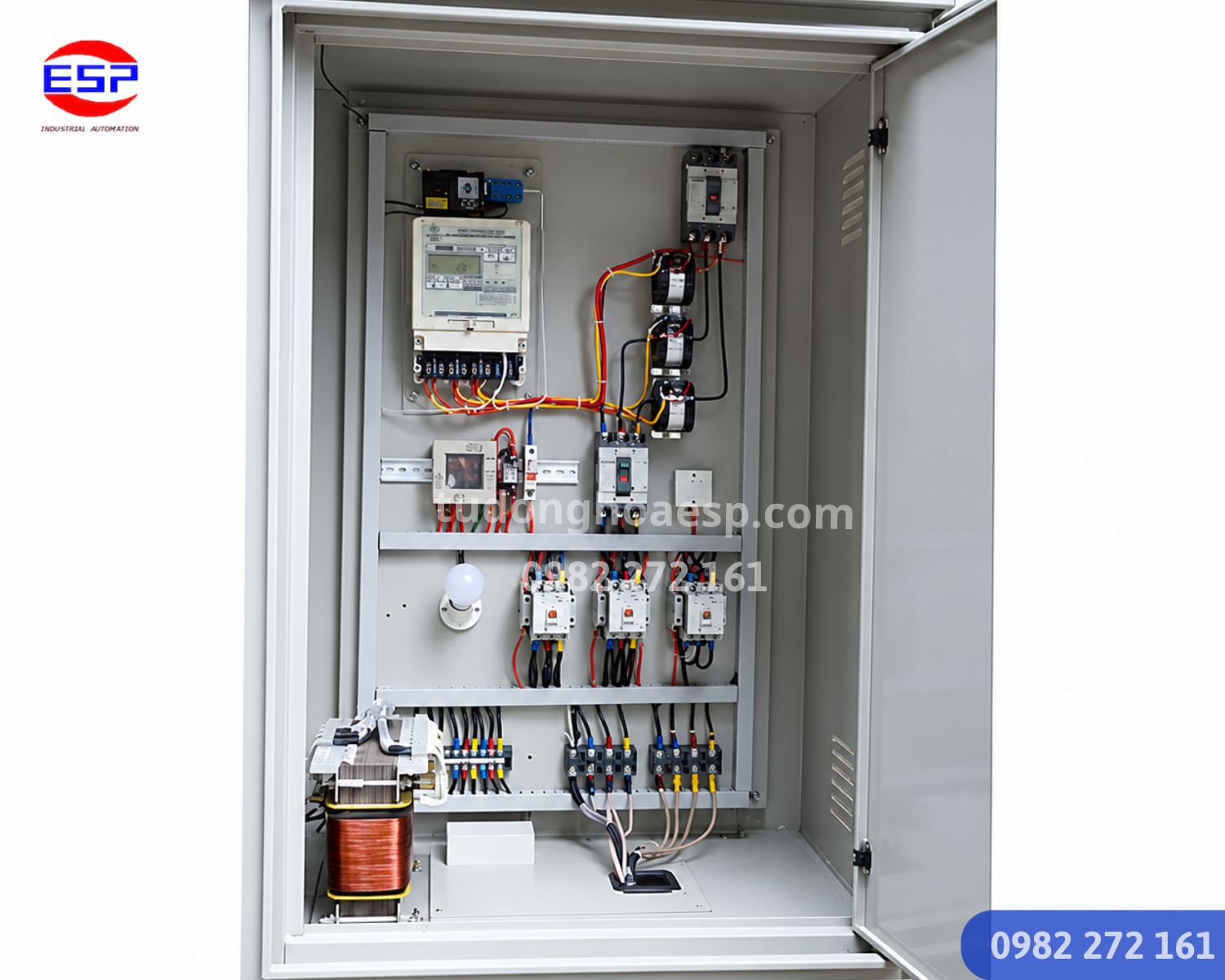

Trước khi lập trình tủ điện PLC hệ RO, phần cần chốt trước không phải là model PLC mà là quy trình công nghệ, danh sách thiết bị, tín hiệu I/O, trình tự vận hành, interlock, cảnh báo và phạm vi HMI. Khi các dữ liệu này chưa rõ, việc chọn CPU, module I/O, terminal hay viết chương trình đều phải dựa trên giả định và rất dễ phát sinh chỉnh sửa khi đấu nối hoặc chạy thử.

Mỗi hệ RO có cấu hình khác nhau nên không thể mặc định phải có bao nhiêu bơm, van hoặc cảm biến. Cách phù hợp hơn là chuyển toàn bộ process thực tế thành một bộ dữ liệu điều khiển có cấu trúc. Từ đó kỹ sư mới xác định được tủ điều khiển PLC cần xử lý những tín hiệu nào và chương trình phải điều khiển hệ thống theo trình tự ra sao.

Tủ Điện PLC Hệ RO Cần Chốt Gì Trước Khi Lập Trình?

Có thể gom dữ liệu đầu vào của một dự án PLC hệ lọc nước RO thành sáu nhóm: process, danh sách thiết bị, I/O, sequence, interlock/alarm và giao diện vận hành. Đây là các thông tin ảnh hưởng trực tiếp đến cả phần cứng tủ điện lẫn khối lượng lập trình.

Bắt Đầu Từ Process Hệ RO, Không Phải Từ Model PLC

Một sai lệch thường gặp khi chuẩn bị dự án là chọn sẵn PLC rồi mới quay lại xác định hệ thống cần điều khiển những gì. Với tủ điều khiển RO, nên đi theo chiều ngược lại: xác định process trước, sau đó mới chuyển từng công đoạn thành thiết bị và tín hiệu.

Sơ đồ công nghệ hoặc bản mô tả process cần thể hiện được nước đi qua những công đoạn nào, thiết bị nào thuộc phạm vi điều khiển và điểm nào cần PLC giám sát hoặc phát lệnh. Tùy hệ thống, danh sách thực tế có thể bao gồm các cụm bơm, van, thiết bị tiền xử lý, màng RO, thiết bị đo hoặc chức năng rửa/CIP. Đây chỉ là các nhóm tham khảo; cấu hình cuối cùng phải lấy theo hệ thống thực tế.

Xác Định Thiết Bị Nào Cần Đưa Về PLC

Sau khi có process, cần lập danh sách thiết bị thuộc phạm vi tủ điện xử lý nước. Không nên chỉ ghi tên thiết bị; kỹ sư cần biết thiết bị được điều khiển theo cách nào và PLC cần nhận phản hồi gì từ thiết bị đó.

• Cơ cấu chấp hành: xác định thiết bị nào cần Start/Stop, đóng/mở hoặc điều khiển theo giá trị đặt.
• Thiết bị đo và cảm biến: xác định tín hiệu ON/OFF hay tín hiệu analog, đơn vị đo và phạm vi sử dụng trong logic.
• Thiết bị công suất: xác định motor chạy trực tiếp, qua biến tần hoặc phương án điều khiển khác theo thiết kế thực tế.
• Thiết bị giao tiếp: nếu có truyền thông, cần biết giao thức, cổng kết nối và dữ liệu cần trao đổi.

Thông tin càng rõ thì càng dễ tách được phần điện động lực, điều khiển và phần mềm. Đây cũng là lý do không nên báo cấu hình PLC chỉ dựa vào số lượng motor hoặc một vài hình ảnh tổng thể của hệ thống.

I/O List Là Cầu Nối Giữa Thiết Bị Và Chương Trình PLC

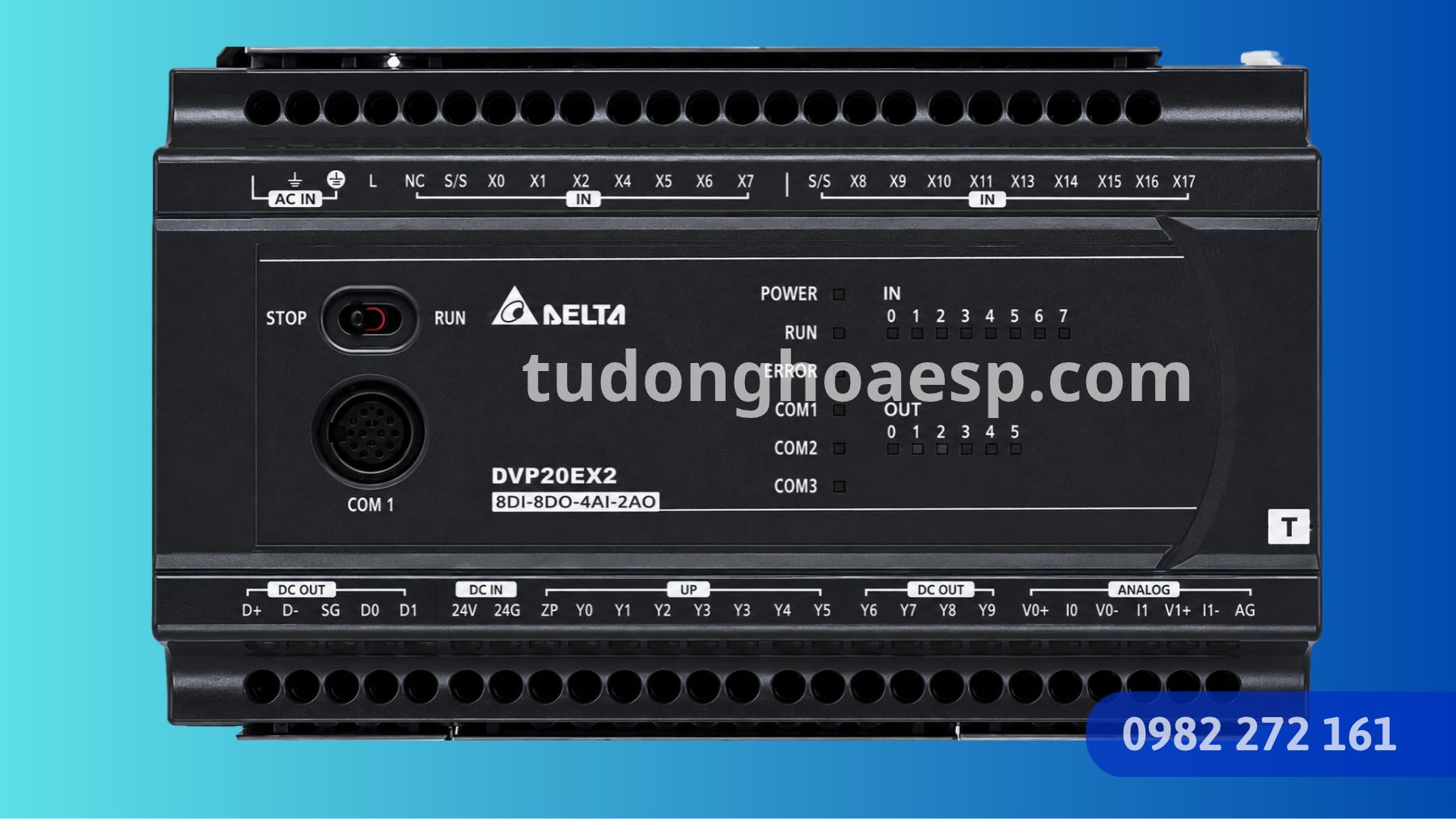

Sau danh sách thiết bị, bước tiếp theo là chuẩn hóa I/O List PLC. Đây là tài liệu biến các thiết bị ngoài hiện trường thành những điểm tín hiệu mà PLC có thể nhận, xử lý và phát lệnh.

Sequence Hệ RO Phải Được Viết Thành Trình Tự Có Thể Lập Trình

Danh sách I/O cho biết PLC đang kết nối với những gì, nhưng chưa cho biết hệ thống phải vận hành như thế nào. Phần đó được thể hiện bằng sequence hoặc mô tả trình tự hoạt động. Sequence càng rõ thì kỹ sư càng ít phải suy đoán khi viết logic Auto.

Thay vì mô tả chung như “nhấn Auto thì hệ thống chạy”, nên chia sequence thành các trạng thái: điều kiện sẵn sàng, bước khởi động, trạng thái vận hành ổn định, điều kiện chuyển bước, trình tự dừng và phản ứng khi xuất hiện lỗi. Nếu hệ thống có rửa, hoàn nguyên hoặc CIP tự động thì các chế độ đó cũng cần được mô tả riêng theo thiết kế thực tế.

Không nên tự đặt logic kiểu “bơm A phải chạy trước van B” khi chưa có tài liệu công nghệ. Với hệ RO, sequence phải được xây dựng từ thiết kế process đã được thống nhất giữa bên công nghệ, vận hành và đơn vị lập trình.

Interlock Và Alarm Phải Chốt Trước Khi Viết Logic Auto

Interlock là điều kiện ngăn một lệnh được thực hiện khi process chưa đáp ứng yêu cầu vận hành. Alarm là thông tin giúp người vận hành biết hệ thống đang gặp trạng thái cần kiểm tra. Hai phần này nên được xác định cùng sequence thay vì bổ sung sau khi chương trình gần hoàn thiện.

Ví dụ, một dự án có thể cần kiểm tra mức bồn, phản hồi chạy thiết bị, trạng thái van, áp suất hoặc các tín hiệu process khác trước khi cho phép chuyển bước. Tuy nhiên, điều kiện cụ thể và giá trị ngưỡng phải căn cứ tài liệu công nghệ của hệ thống; không nên lấy một bộ giá trị cố định áp dụng cho mọi hệ RO.

HMI Hệ RO Cần Hiển Thị Và Cho Phép Thao Tác Những Gì?

Nếu dự án có HMI, phạm vi giao diện nên được chốt song song với PLC. Một tủ điện PLC–HMI không chỉ cần chạy đúng logic mà còn phải giúp người vận hành hiểu hệ thống đang ở trạng thái nào và biết nguyên nhân khi Auto không tiếp tục được.

Các nội dung có thể cần làm rõ gồm sơ đồ tổng quan process, trạng thái thiết bị, Auto/Manual, alarm, giá trị đo, setpoint được phép thay đổi và các trang phục vụ bảo trì. Không phải hệ thống nào cũng cần đầy đủ tất cả chức năng; phạm vi cần căn cứ yêu cầu vận hành và phân quyền thực tế.

Checklist Gửi Kỹ Sư Khi Yêu Cầu Thiết Kế Tủ PLC Hệ RO

Doanh nghiệp không nhất thiết phải hoàn thiện toàn bộ hồ sơ engineering trước khi trao đổi. Tuy nhiên, càng có nhiều dữ liệu dưới đây thì việc xác định phạm vi tủ điện PLC hệ RO càng ít phải dựa trên giả định:

• Sơ đồ process, P&ID hoặc bản phác thảo luồng công nghệ đang có.
• Danh sách thiết bị thuộc phạm vi tủ PLC điều khiển.
• Thông tin motor, biến tần và phương thức điều khiển nếu đã xác định.
• Danh sách cảm biến, transmitter và loại tín hiệu nếu đã có.
• I/O List hoặc dữ liệu đủ để lập I/O List.
• Mô tả sequence Auto, Manual và các chế độ đặc biệt nếu có.
• Danh sách interlock, permissive và alarm theo yêu cầu công nghệ.
• Phạm vi chức năng HMI và thiết bị cần truyền thông.
• Hình ảnh, bản vẽ tủ PLC hoặc hồ sơ hệ thống cũ nếu đây là dự án cải tạo.
• Yêu cầu mở rộng hoặc dự phòng cần tính đến trong thiết kế.

Từ Dữ Liệu Đầu Vào Đến Chạy Thử Tủ PLC Hệ RO

Khi process, I/O và sequence đã được thống nhất, kỹ sư mới có cơ sở để chốt phần cứng, hoàn thiện bản vẽ, lập trình PLC–HMI và chuẩn bị chạy thử. Đây là chuỗi công việc liên kết với nhau; một thay đổi ở thiết bị hiện trường có thể kéo theo thay đổi I/O, wiring, HMI và chương trình.

Trước bàn giao, nên nghiệm thu tủ điện PLC theo hồ sơ đã thống nhất, bao gồm đối chiếu tín hiệu, Manual/Auto, interlock, alarm và trình tự chạy thử trong phạm vi dự án. Việc này giúp xác định rõ một vấn đề phát sinh nằm ở đấu nối, thiết bị hiện trường hay logic điều khiển thay vì xử lý theo phỏng đoán.

Câu Hỏi Thường Gặp Về Tủ Điện PLC Hệ RO

Hệ RO Có Bắt Buộc Phải Dùng PLC Không?

Không thể kết luận mọi hệ RO đều bắt buộc dùng PLC. Phương án điều khiển phụ thuộc quy mô hệ thống, số lượng tín hiệu, sequence, mức tự động hóa và nhu cầu giám sát. PLC phù hợp khi cần quản lý nhiều thiết bị, liên động, trạng thái và trình tự vận hành trong một kiến trúc điều khiển thống nhất.

Chưa Có P&ID Thì Có Thể Bắt Đầu Thiết Kế Tủ PLC Hệ RO Không?

Có thể bắt đầu trao đổi phạm vi bằng sơ đồ process, danh sách thiết bị, hình ảnh hiện trạng và mô tả trình tự nếu chưa có P&ID hoàn chỉnh. Tuy nhiên, trước khi chốt bản vẽ, I/O và logic điều khiển, các thông tin liên quan đến thiết bị và sequence vẫn cần được xác nhận rõ.

Có Cần Gửi Model Cảm Biến Khi Lập I/O List Hệ RO Không?

Nếu đã có model thì nên cung cấp để kiểm tra loại nguồn, tín hiệu và yêu cầu kết nối. Nếu chưa chốt model, tối thiểu cần làm rõ đại lượng cần đo, loại tín hiệu dự kiến và chức năng của tín hiệu trong chương trình để tránh chọn module PLC không phù hợp.

HMI Cho Hệ RO Nên Có Những Chức Năng Gì?

Phạm vi HMI nên căn cứ nhu cầu vận hành. Thông thường cần xác định người vận hành cần xem trạng thái nào, thao tác Auto/Manual ra sao, alarm nào cần hiển thị và giá trị nào được phép cài đặt. Trend, lưu dữ liệu hoặc phân quyền chỉ nên đưa vào khi dự án thực sự yêu cầu.

Có Thể Lập Trình PLC Trước Khi Chế Tạo Xong Tủ Điện Không?

Có thể chuẩn bị cấu trúc chương trình khi process, I/O và sequence đã đủ rõ. Tuy nhiên, địa chỉ I/O, interlock, truyền thông và các chức năng cuối cùng vẫn cần được đối chiếu với cấu hình phần cứng, bản vẽ và thiết bị thực tế trước khi chạy thử và bàn giao.

Kết Luận

Một tủ điện PLC hệ RO không nên được thiết kế bằng cách chọn PLC trước rồi mới tìm cách ghép các thiết bị vào. Trình tự hợp lý là làm rõ process, thiết bị, I/O, sequence, interlock, HMI và tiêu chí chạy thử trước. Bộ dữ liệu đầu vào càng rõ thì phần điện và chương trình càng có cơ sở để triển khai đồng bộ, đồng thời thuận lợi hơn cho vận hành, kiểm tra và bảo trì sau bàn giao.
