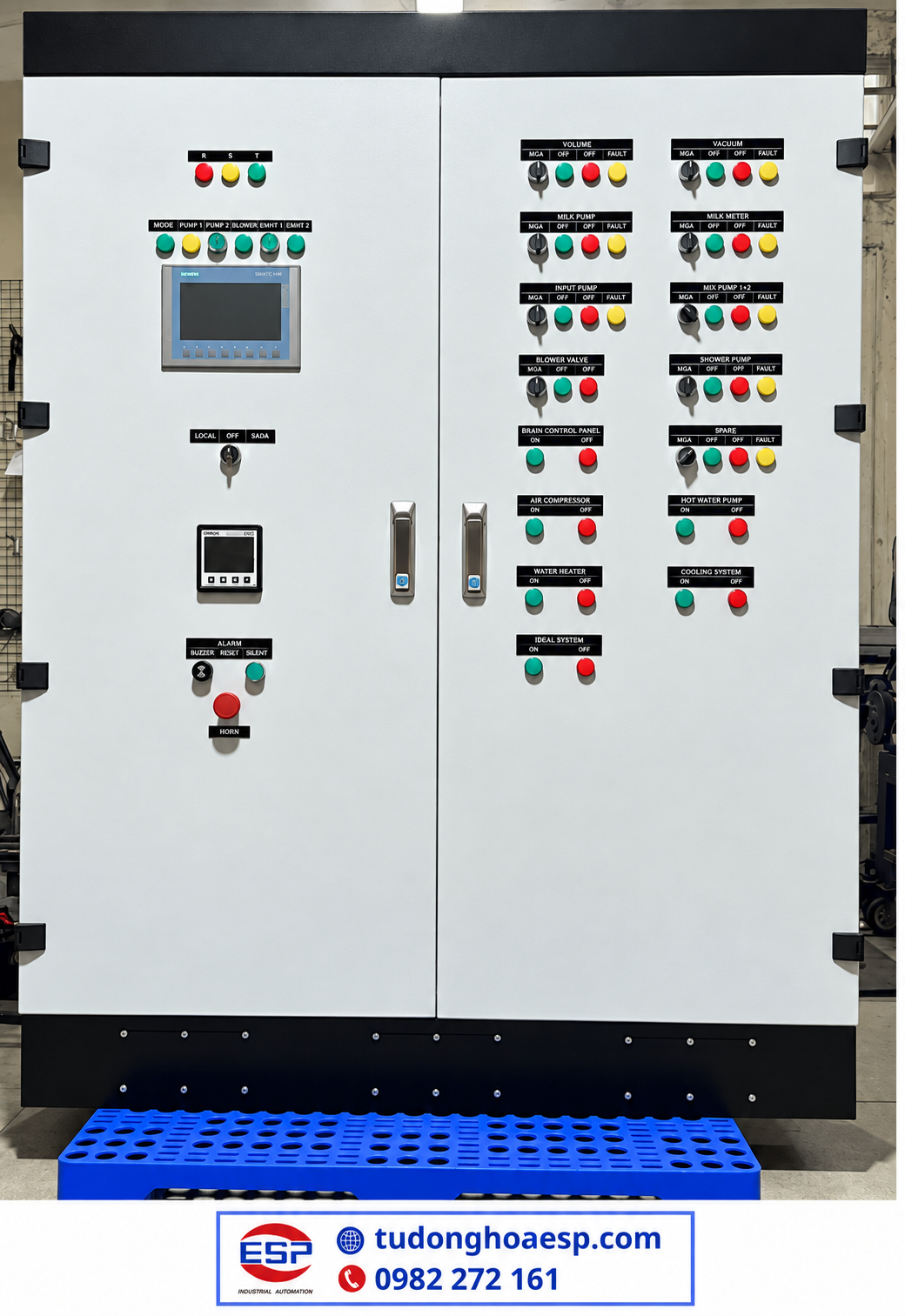

Một tủ PLC đã lắp ráp hoàn chỉnh, cấp nguồn được và PLC chuyển sang trạng thái RUN chưa đồng nghĩa với việc có thể bàn giao ngay. Mục tiêu của nghiệm thu tủ điện PLC là xác nhận toàn bộ phần cứng, đấu nối, tín hiệu, chương trình điều khiển và trình tự vận hành đang làm việc đúng với hồ sơ đã thống nhất. Đây là bước giúp phát hiện những sai lệch chỉ xuất hiện khi cảm biến, cơ cấu chấp hành, HMI và thiết bị hiện trường bắt đầu phối hợp với nhau.
Thay vì chỉ kiểm tra tủ theo hình thức bên ngoài, đội kỹ thuật nên nghiệm thu theo từng lớp: hồ sơ thiết kế, ngoại quan, đấu nối, I/O, chức năng Manual/Auto, liên động, cảnh báo và chạy thử. Các tiêu chí chi tiết cần căn cứ vào bản vẽ, I/O List, trình tự hoạt động và phạm vi dự án đã được duyệt.
Nghiệm thu tủ điện PLC thực chất cần xác nhận điều gì?
Nghiệm thu không đơn thuần là xác nhận tủ đã được chế tạo xong. Điều cần chứng minh là tủ có thể nhận đúng tín hiệu, xử lý đúng logic và điều khiển đúng thiết bị theo yêu cầu vận hành. Nếu chỉ kiểm tra trạng thái nguồn hoặc chạy thử từng thiết bị riêng lẻ, một số lỗi liên quan đến trình tự, liên động hoặc tín hiệu phản hồi có thể chưa xuất hiện.
Vì vậy, trước khi bàn giao tủ điện PLC, nên đối chiếu lại các tài liệu đầu vào của dự án. Đặc biệt, tủ điều khiển PLC cần được đánh giá như một phần của hệ thống máy hoặc dây chuyền chứ không chỉ như một tủ điện độc lập.
Checklist nghiệm thu tủ điện PLC trước khi bàn giao
Một checklist tốt nên đi từ phần dễ quan sát đến phần chức năng. Cách này giúp đội nghiệm thu khoanh vùng vấn đề có hệ thống thay vì phát hiện lỗi đến đâu xử lý đến đó.
| Hạng mục | Nội dung cần đối chiếu | Ý nghĩa thực tế |
|---|---|---|
| Hồ sơ | Bản vẽ, I/O List, danh mục thiết bị và yêu cầu chức năng đã được duyệt. | Tạo chuẩn tham chiếu để biết tủ đang được kiểm tra theo phiên bản nào. |
| Ngoại quan | Bố trí thiết bị, nhãn, terminal, dây dẫn, cửa tủ và các chi tiết lắp đặt. | Hỗ trợ vận hành, tra cứu và bảo trì sau bàn giao. |
| Đấu nối | Đối chiếu dây và terminal với sơ đồ điện, đầu vào/đầu ra và thiết bị hiện trường. | Giảm khả năng nhầm tín hiệu hoặc điều khiển sai thiết bị. |
| I/O | Kiểm tra trạng thái tín hiệu thực tế so với địa chỉ và chức năng trong chương trình. | Xác nhận PLC đang “nhìn thấy” đúng cảm biến và điều khiển đúng đầu ra. |
| Manual / Auto | Kiểm tra chức năng vận hành bằng tay và trình tự chạy tự động theo yêu cầu dự án. | Phát hiện sai logic trước khi đưa hệ thống vào vận hành thường xuyên. |
| Liên động và cảnh báo | Đối chiếu các điều kiện cho phép chạy, dừng và phản hồi lỗi theo thiết kế. | Giúp hệ thống phản ứng đúng khi một điều kiện vận hành chưa được thỏa mãn. |
| Chạy thử | Theo dõi trình tự hoạt động và khả năng phối hợp giữa PLC, HMI và thiết bị hiện trường. | Kiểm tra hệ thống trong điều kiện gần với vận hành thực tế hơn. |
Nếu dự án có nhiều cảm biến, công tắc, van, motor hoặc tín hiệu trạng thái, nên đối chiếu với I/O List của tủ điện PLC thay vì kiểm tra theo trí nhớ. Danh sách I/O giúp hai bên cùng nhìn vào một chuẩn tín hiệu rõ ràng trong quá trình test.
Vì sao test I/O tủ PLC là bước không nên bỏ qua?

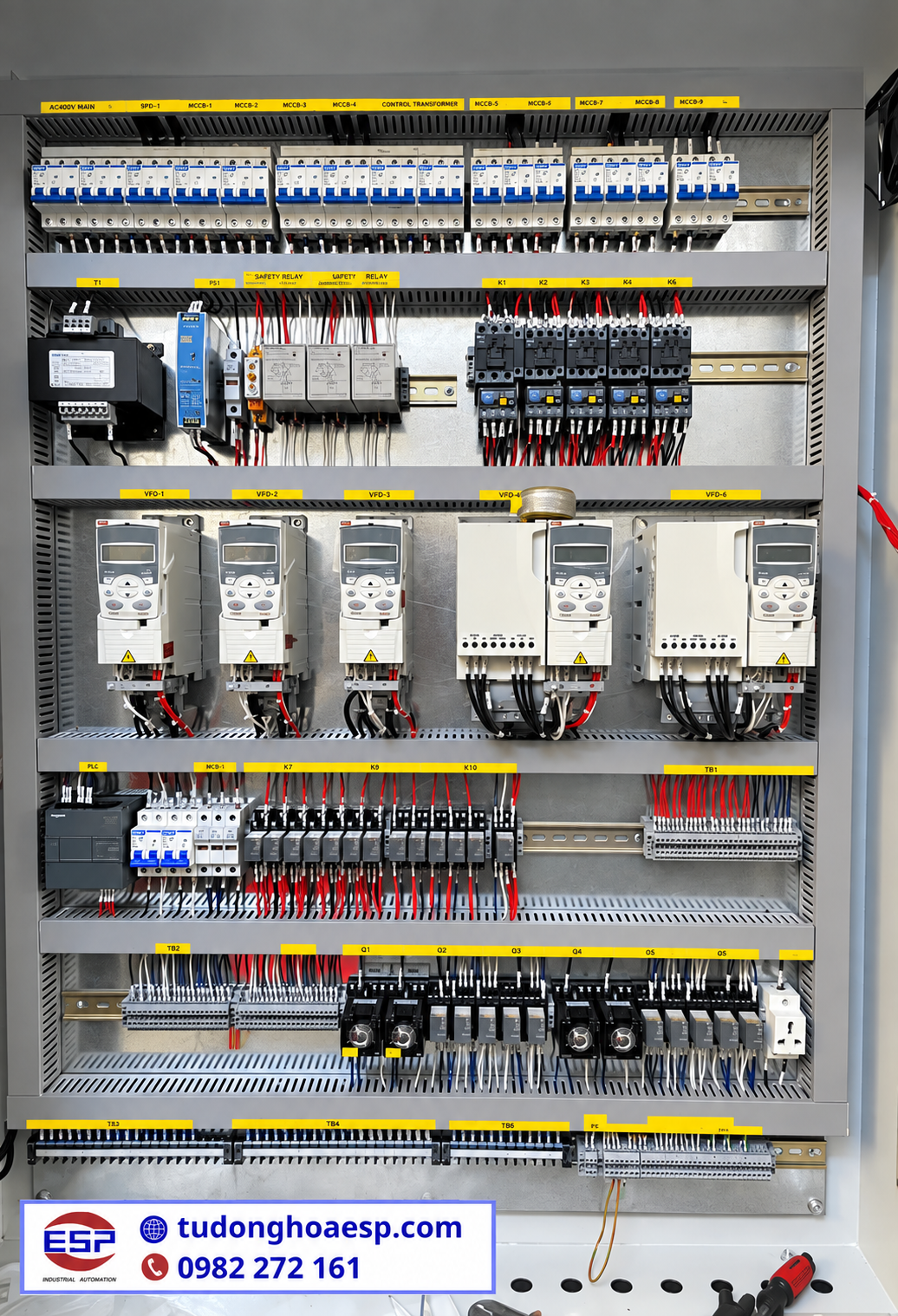

Test I/O tủ PLC nhằm xác nhận mối liên hệ từ thiết bị hiện trường đến terminal, module I/O và chương trình PLC. Ví dụ, khi một cảm biến thay đổi trạng thái, kỹ thuật cần xác định PLC có nhận đúng tín hiệu dự kiến hay không. Với đầu ra, cần kiểm tra lệnh điều khiển có được đưa đến đúng thiết bị theo phạm vi chạy thử đã thống nhất.
Ý nghĩa của bước này nằm ở khả năng phát hiện lỗi trước khi chúng bị “ẩn” bên trong một chu trình Auto dài hơn. Một dây đấu nhầm, địa chỉ I/O không khớp hoặc tín hiệu phản hồi chưa đúng đều có thể khiến chương trình logic đúng nhưng máy vẫn hoạt động sai.
Kiểm tra chế độ Manual, Auto và liên động như thế nào?
Sau khi tín hiệu cơ bản đã được xác nhận, bước tiếp theo là kiểm tra cách hệ thống phản ứng với lệnh vận hành. Chế độ Manual thường được dùng để xác nhận từng chức năng riêng trong phạm vi cho phép; chế độ Auto giúp kiểm tra trình tự và mối quan hệ giữa nhiều điều kiện khác nhau.
Điểm cần quan tâm không chỉ là thiết bị “có chạy” mà còn là chạy khi nào, dừng khi nào và điều kiện nào phải được thỏa mãn. Nếu một motor chỉ được phép chạy khi một cảm biến hoặc thiết bị khác ở đúng trạng thái, logic liên động đó phải được đối chiếu với yêu cầu chức năng đã duyệt.
Các thao tác kiểm tra liên quan đến nguồn điện, thiết bị quay hoặc cơ cấu máy phải do nhân sự có chuyên môn thực hiện theo quy trình an toàn của dự án. Bài viết này không thay thế quy trình nghiệm thu và an toàn điện tại hiện trường.
Chạy thử tủ điều khiển cần nhìn vào những vấn đề nào?
Khi chạy thử, đội kỹ thuật nên quan sát hệ thống theo một chu trình hoàn chỉnh thay vì chỉ tập trung vào PLC. Cần xem lệnh trên HMI, trạng thái PLC, tín hiệu phản hồi và hành vi của thiết bị thực tế có thống nhất với nhau hay không.
- Trình tự khởi động và dừng có đúng với yêu cầu chức năng hay không.
- Thiết bị có nhận đúng lệnh từ chế độ Manual và Auto theo phạm vi thiết kế hay không.
- Trạng thái hiển thị trên HMI có phản ánh đúng tín hiệu PLC và hiện trường hay không.
- Các điều kiện liên động có ngăn lệnh chạy khi điều kiện chưa phù hợp hay không.
- Cảnh báo và trạng thái lỗi có xuất hiện đúng tình huống đã xác định trong hồ sơ hay không.
- Các vấn đề còn tồn tại sau chạy thử có được ghi nhận rõ trước khi bàn giao hay không.
Cách kiểm tra này giúp phân biệt lỗi thuộc đấu nối, tín hiệu hiện trường hay logic điều khiển. Đây cũng là lý do chạy thử tủ điều khiển thường có giá trị hơn việc chỉ xác nhận từng linh kiện riêng lẻ đang hoạt động.
Hồ sơ nào nên được đối chiếu trước khi ký bàn giao?
Nghiệm thu sẽ khó chính xác nếu không xác định được phiên bản hồ sơ đang dùng làm chuẩn. Trước khi ký bàn giao, nên đối chiếu lại bản vẽ tủ điện PLC, I/O List và các yêu cầu chức năng đã được duyệt cho dự án.
Sau khi chạy thử đạt yêu cầu, phần hồ sơ bàn giao tủ điện PLC cũng cần được rà soát theo phạm vi hợp đồng. Bản vẽ hoàn công, danh mục thiết bị, tài liệu chương trình hoặc bản backup chỉ nên được liệt kê là bắt buộc khi chúng nằm trong phạm vi bàn giao đã thống nhất; Project hiện chưa cung cấp tiêu chuẩn hồ sơ cụ thể cho từng loại dự án.
Khi nào chưa nên kết thúc nghiệm thu?
Không nên chỉ dựa vào việc tủ đã đóng điện hoặc máy đã chạy được một lần để kết luận hoàn tất. Nếu vẫn còn tín hiệu chưa kiểm tra, chức năng Auto chưa chạy đủ phạm vi, liên động chưa được xác nhận hoặc lỗi còn tồn tại nhưng chưa có phương án xử lý rõ, các hạng mục đó nên được ghi nhận trước khi kết thúc nghiệm thu.
Với hệ thống đang chuẩn bị bàn giao hoặc cần kỹ thuật hỗ trợ kiểm tra tủ PLC và chạy thử, nên chuẩn bị trước bản vẽ hiện có, I/O List, thông tin PLC/HMI và mô tả trình tự vận hành để kỹ sư có cơ sở đánh giá đúng phạm vi.
Câu hỏi thường gặp về nghiệm thu tủ điện PLC
Nghiệm thu tủ điện PLC cần kiểm tra những gì?
Nên kiểm tra từ hồ sơ, ngoại quan, đấu nối và I/O đến Manual/Auto, liên động, cảnh báo và chạy thử chức năng. Danh sách cuối cùng phải dựa trên bản vẽ, I/O List, yêu cầu kỹ thuật và phạm vi đã được duyệt của từng dự án.
Test I/O tủ PLC để làm gì?
Test I/O giúp xác nhận cảm biến, công tắc, tín hiệu phản hồi và đầu ra điều khiển đang được PLC nhận hoặc tác động đúng địa chỉ và đúng chức năng dự kiến. Đây là bước quan trọng trước khi kiểm tra chu trình Auto phức tạp hơn.
Có cần chạy cả Manual và Auto khi nghiệm thu không?
Nếu cả hai chế độ nằm trong phạm vi thiết kế thì nên kiểm tra theo quy trình chạy thử đã thống nhất. Manual giúp kiểm tra chức năng riêng lẻ, trong khi Auto giúp đánh giá trình tự, liên động và khả năng phối hợp giữa các tín hiệu.
Tủ đã lên nguồn và PLC RUN có thể bàn giao ngay không?
Chưa đủ căn cứ. Trạng thái PLC RUN chỉ cho biết một phần của hệ thống. Việc bàn giao còn cần căn cứ kết quả I/O, chức năng điều khiển, liên động, cảnh báo, chạy thử và các yêu cầu cụ thể đã thống nhất trong dự án.
Hồ sơ bàn giao tủ PLC nên chuẩn bị những gì?
Hồ sơ nên được lập theo phạm vi hợp đồng và yêu cầu dự án. Các tài liệu có thể liên quan gồm bản vẽ, I/O List, danh mục thiết bị và dữ liệu phục vụ bảo trì hoặc chương trình nếu nằm trong phạm vi bàn giao đã thống nhất.
Kết luận
Nghiệm thu tủ điện PLC nên được thực hiện theo logic từ hồ sơ đến tín hiệu và từ tín hiệu đến chức năng vận hành. Một tủ có ngoại quan hoàn chỉnh nhưng chưa kiểm tra đủ I/O, Auto/Manual, liên động và chạy thử vẫn có thể phát sinh vấn đề khi tích hợp vào máy. Vì vậy, tiêu chí bàn giao cần được xác định từ hồ sơ đã duyệt và ghi nhận rõ các hạng mục đã kiểm tra, chưa kiểm tra hoặc cần hiệu chỉnh thêm.
