Tủ Điện PLC Cho Máy Tự Động: Chọn Cấu Hình Theo Chu Trình Máy Như Thế Nào?

Với một máy tự động, việc chọn tủ điện PLC cho máy không nên bắt đầu bằng câu hỏi “dùng PLC model nào?”. Câu hỏi cần trả lời trước là máy phải chạy theo trình tự nào, nhận bao nhiêu tín hiệu, điều khiển những cơ cấu gì và người vận hành cần thao tác những chức năng nào. Chính chu trình máy mới quyết định cấu hình PLC, số lượng module I/O, HMI, biến tần, servo, thiết bị truyền thông và phần dự phòng cần thiết.

Đối với đơn vị chế tạo máy, cấu hình hợp lý không nhất thiết là cấu hình nhiều thiết bị nhất. Mục tiêu thực tế là đủ chức năng, dễ chạy thử, thuận tiện tìm lỗi và còn khả năng mở rộng khi máy được bổ sung cảm biến hoặc cơ cấu mới. Vì vậy, nên xem tủ điều khiển PLC, chương trình và thiết bị hiện trường như một hệ thống thống nhất ngay từ giai đoạn thiết kế.

Tủ điện PLC cho máy tự động nên chọn theo chu trình máy

Chu trình hay sequence mô tả máy bắt đầu ở điều kiện nào, từng cơ cấu hoạt động theo thứ tự nào, tín hiệu nào xác nhận bước đã hoàn tất và máy phải phản ứng ra sao khi một điều kiện chưa thỏa. Sequence càng rõ, việc xác định I/O, cấu trúc chương trình và thiết bị điều khiển càng có cơ sở.

Ví dụ, một máy chỉ cần motor chạy/dừng theo cảm biến sẽ có yêu cầu khác với máy có nhiều trục chuyển động cần đồng bộ vị trí. Tương tự, hai máy có số motor gần giống nhau vẫn có thể dùng cấu hình PLC khác nhau nếu một máy chỉ chạy tuần tự còn máy kia phải xử lý truyền thông, tốc độ, vị trí và nhiều điều kiện liên động.

Do đó, tủ PLC chế tạo máy nên được bóc tách từ chức năng thực tế thay vì chỉ dựa vào danh sách thiết bị điện. Cách này cũng giúp tránh tình trạng tủ đã lắp xong mới phát hiện thiếu I/O, thiếu cổng truyền thông hoặc cần bổ sung module khi chạy thử.

Những dữ liệu phải chốt trước khi chọn cấu hình tủ PLC

Không cần hoàn thiện toàn bộ chương trình trước khi thiết kế tủ, nhưng phải đủ dữ liệu để kỹ thuật biết PLC sẽ nhận gì, điều khiển gì và phải phối hợp những thiết bị nào. Những nhóm thông tin dưới đây là nền tảng để chọn cấu hình.

Sequence và chế độ vận hành

Nên phân biệt rõ chế độ Manual, Auto, quá trình khởi động lại sau lỗi và các điều kiện không cho phép máy chạy. Khi sequence chưa thống nhất, chương trình PLC thường phải chỉnh nhiều lần trong giai đoạn commissioning vì mỗi bên đang hiểu hoạt động của máy theo một cách khác nhau.

Danh sách I/O của máy

Sau sequence, bước quan trọng là lập I/O List PLC. Không chỉ cần đếm tổng Input và Output mà còn phải phân loại tín hiệu. Cảm biến ON/OFF, transmitter analog, output relay hay tín hiệu điều khiển thiết bị chuyển động có yêu cầu khác nhau đối với module và đấu nối.

Chu trình máy ảnh hưởng cấu hình PLC như thế nào?

Một PLC không chỉ cần đủ chân I/O. Cấu hình còn phải phù hợp với loại tác vụ mà máy cần thực hiện. Nếu máy chủ yếu xử lý logic tuần tự và tín hiệu số, yêu cầu sẽ khác hệ thống cần đọc nhiều tín hiệu analog, trao đổi dữ liệu với nhiều thiết bị hoặc điều khiển chuyển động.

Điểm cần quan tâm là tốc độ và độ phức tạp của từng chức năng phải được xác định từ nhu cầu thực tế. Không nên mặc định máy có servo thì PLC phải thuộc một cấu hình cố định, cũng không nên chọn CPU lớn chỉ để tạo cảm giác “dư công suất”. Cách phù hợp hơn là xác định chức năng nào PLC phải trực tiếp xử lý, chức năng nào được thực hiện tại driver hoặc thiết bị chuyên dụng và những dữ liệu nào cần trao đổi giữa các bên.

Với máy có nhiều trạng thái, alarm và chế độ vận hành, cấu trúc chương trình cũng cần tính đến khả năng tìm lỗi. Khi máy dừng, đội kỹ thuật nên biết máy đang dừng ở bước nào và điều kiện nào chưa thỏa, thay vì phải mở chương trình PLC và dò từng bit tín hiệu.

PLC, HMI, biến tần và servo nên phân vai ra sao?

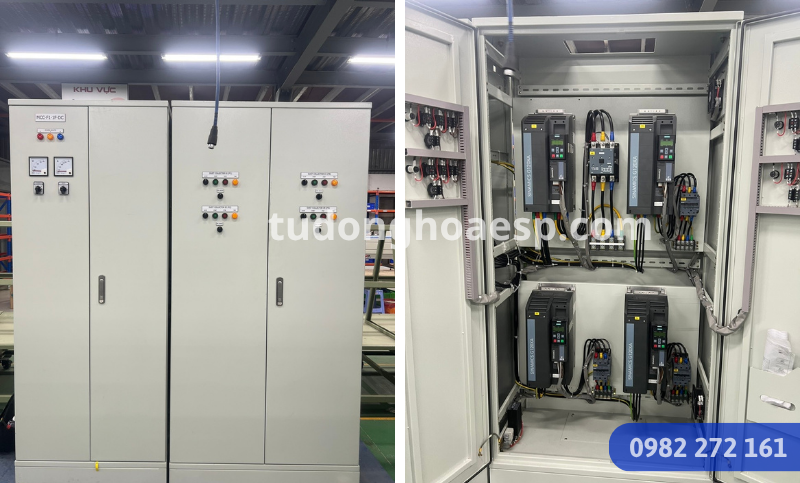

Trong một tủ điều khiển máy tự động, PLC là trung tâm xử lý logic nhưng không có nghĩa mọi chức năng đều phải dồn vào PLC. Chọn đúng vai trò của từng thiết bị giúp hệ thống rõ ràng hơn và thuận tiện khi bảo trì.

Nếu máy cần cả PLC và HMI, nên chốt chức năng hai phần cùng lúc thay vì thiết kế tủ trước rồi mới bổ sung giao diện vận hành. Có thể tham khảo thêm checklist thiết kế tủ điện PLC–HMI để xác định những dữ liệu cần thống nhất trước khi lập trình.

Quy trình 6 bước xác định cấu hình tủ PLC cho máy

Một cách thực tế để giảm việc thay đổi cấu hình giữa chừng là đi từ chức năng máy đến thiết bị, thay vì làm ngược lại.

1. Chốt phạm vi máy: xác định cụm thiết bị nào thuộc hệ điều khiển và những hạng mục đã có sẵn.
2. Viết sequence: mô tả điều kiện bắt đầu, thứ tự vận hành, tín hiệu xác nhận, dừng và reset.
3. Lập I/O List: phân loại tín hiệu và liên kết chúng với thiết bị thực tế.
4. Xác định phần chuyển động và truyền thông: làm rõ biến tần, servo và những thiết bị PLC phải giao tiếp.
5. Chốt HMI và chẩn đoán: xác định màn hình vận hành, trạng thái, alarm và dữ liệu cần hiển thị.
6. Kiểm tra khả năng mở rộng và bảo trì: xem xét I/O dự phòng, không gian tủ, terminal và khả năng truy vết khi máy có lỗi.

Sau khi các dữ liệu này được thống nhất, việc lập bản vẽ thiết kế tủ PLC mới có cơ sở rõ ràng. Bản vẽ, I/O List và chương trình nên dùng cùng một hệ thống tag để đội lắp ráp, lập trình và bảo trì không phải tự diễn giải lại thông tin.

Làm gì để tủ dễ chạy thử và dễ bảo trì về sau?

Một tủ chạy được chưa chắc đã là một tủ thuận tiện cho bảo trì. Với máy tự động, quá trình commissioning thường phải kiểm tra từng input, output, chuyển động và điều kiện sequence. Nếu terminal, tag tín hiệu và chương trình không thống nhất, mỗi lần chỉnh máy sẽ mất thêm thời gian truy tìm.

Ngay từ thiết kế nên quan tâm đến cách kỹ thuật viên sẽ kiểm tra máy khi phát sinh lỗi: có nhận biết được cảm biến nào chưa tác động không, HMI có hiển thị trạng thái quan trọng không, terminal có thể đối chiếu với bản vẽ không và phiên bản chương trình nào là bản cuối cùng.

Sau nghiệm thu, các tài liệu thuộc phạm vi dự án cũng nên được quản lý rõ. Nội dung hồ sơ bàn giao tủ PLC có thể được dùng như một checklist để hai bên thống nhất bản vẽ, I/O, BOM và dữ liệu chương trình cần lưu lại.

Khi nào nên trao đổi với đơn vị thiết kế tủ PLC?

Đơn vị chế tạo máy không nhất thiết phải hoàn thiện mọi chi tiết trước khi trao đổi. Tuy nhiên, nên chuẩn bị tối thiểu mô tả chức năng máy, sequence dự kiến, danh sách motor và cơ cấu, cảm biến, yêu cầu HMI, thiết bị cần truyền thông và nhu cầu mở rộng nếu đã xác định.

Nếu một số nội dung chưa chốt, cần ghi rõ đó là phần đang mở để kỹ thuật không coi là yêu cầu cố định. Cách làm này giúp quá trình tư vấn tập trung vào những quyết định thật sự ảnh hưởng đến cấu hình thay vì báo giá dựa trên quá nhiều giả định.

Thông tin liên hệ Tự Động Hóa E.S.P

Câu hỏi thường gặp về tủ điện PLC cho máy tự động

Có nên chọn model PLC trước khi hoàn thiện sequence máy không?

Nếu chưa có tiêu chuẩn PLC bắt buộc, nên xác định sequence, I/O, truyền thông và yêu cầu chuyển động trước. Những dữ liệu này tạo cơ sở kỹ thuật tốt hơn để chọn CPU và module phù hợp.

Chỉ đếm số Input và Output có đủ để chọn PLC không?

Chưa đủ. Cần phân loại tín hiệu DI, DO, AI, AO và xác định các yêu cầu truyền thông hoặc điều khiển đặc biệt. Hai hệ thống có cùng số lượng I/O nhưng loại tín hiệu khác nhau vẫn có thể cần cấu hình khác nhau.

Máy có servo thì cần cung cấp những thông tin gì?

Nên mô tả chức năng của trục, trình tự chuyển động, thiết bị đã lựa chọn nếu có và cách PLC cần trao đổi lệnh hoặc trạng thái với driver. Cấu hình cụ thể chỉ nên chốt sau khi yêu cầu chuyển động của máy được xác định rõ.

Có nên dự phòng I/O khi thiết kế tủ PLC cho máy không?

Nên xem xét khả năng mở rộng dựa trên kế hoạch thực tế của máy. Project chưa cung cấp một tỷ lệ dự phòng cố định có thể áp dụng cho mọi hệ thống, vì vậy mức dự phòng cần được xác định theo từng thiết kế.

Cần chuẩn bị gì để E.S.P tư vấn cấu hình tủ PLC cho máy?

Nên gửi mô tả chức năng máy, sequence dự kiến, danh sách motor và cảm biến, I/O nếu đã có, yêu cầu HMI, biến tần hoặc servo, thiết bị cần truyền thông và hình ảnh hoặc bản vẽ liên quan. Những phần chưa xác định có thể ghi rõ để kỹ thuật tiếp tục trao đổi.
