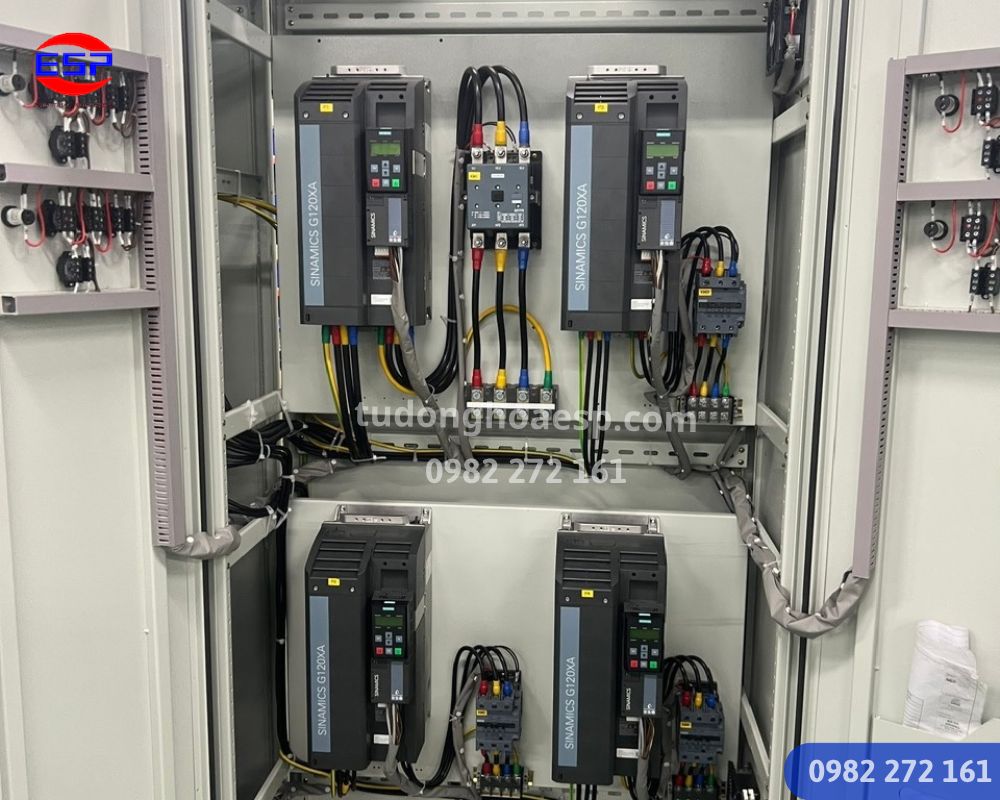

Một tủ PLC có thể đã chạy ổn định ở thời điểm nghiệm thu nhưng điều đó chưa đồng nghĩa đội bảo trì đã có đủ dữ liệu để xử lý khi hệ thống phát sinh lỗi sau vài tháng hoặc vài năm. Hồ sơ bàn giao tủ PLC cần giúp kỹ thuật truy được từ thiết bị ngoài hiện trường đến terminal, I/O, chương trình điều khiển và thông số thiết bị liên quan.
Vì vậy, khi nghiệm thu tủ điều khiển, doanh nghiệp không nên chỉ kiểm tra tủ đã chạy Auto/Manual hay chưa. Cần thống nhất thêm bản vẽ cập nhật theo hiện trạng, danh sách I/O, BOM, dữ liệu backup PLC-HMI, tài liệu alarm – interlock và các biên bản test thuộc phạm vi dự án. Danh mục cụ thể phải được xác nhận theo hợp đồng và phạm vi bàn giao thực tế.
Hồ sơ bàn giao tủ PLC là gì?
Hồ sơ bàn giao tủ PLC là tập hợp tài liệu kỹ thuật và dữ liệu cần thiết để nhà máy có thể vận hành, kiểm tra, bảo trì và tiếp tục quản lý hệ thống sau khi dự án hoàn thành. Giá trị của bộ hồ sơ không nằm ở số lượng file mà ở khả năng đối chiếu đúng với cấu hình cuối cùng đang vận hành.
Ví dụ, một sơ đồ điện được lập từ giai đoạn thiết kế nhưng không cập nhật những thay đổi trong commissioning có thể khiến kỹ thuật tìm nhầm terminal. Tương tự, một file PLC không ghi rõ phiên bản hoặc phần mềm sử dụng sẽ khó đánh giá khả năng phục hồi khi CPU cần thay thế.
Đây cũng là lý do những dữ liệu như I/O List PLC nên được cập nhật theo cấu hình cuối cùng thay vì chỉ lưu bản engineering ban đầu.
Checklist hồ sơ nên thống nhất trước khi bàn giao tủ PLC
Không phải dự án nào cũng cần cùng một bộ tài liệu. Tuy nhiên, doanh nghiệp có thể dùng bảng dưới đây như checklist để xác định những hạng mục cần trao đổi với đơn vị thiết kế tủ điều khiển PLC ngay từ đầu dự án.
| Nhóm hồ sơ | Nội dung nên kiểm tra | Giá trị với bảo trì |
|---|---|---|
| Bản vẽ As-built | Sơ đồ nguyên lý, wiring, terminal và các thay đổi cuối cùng. | Giúp truy dây và khoanh vùng mạch nhanh hơn. |
| I/O List | Tag, DI/DO/AI/AO, module, channel, terminal. | Đối chiếu cảm biến, cơ cấu chấp hành với PLC. |
| PLC/HMI | File backup/source, version và phần mềm sử dụng nếu thuộc phạm vi bàn giao. | Hỗ trợ phục hồi hoặc thay thiết bị về sau. |
| BOM thiết bị | Hãng, model, số lượng và thiết bị chính trong tủ. | Tra model khi cần mua thay thế hoặc dự phòng. |
| Logic vận hành | Sequence, alarm, interlock và điều kiện cho phép chạy. | Phân biệt lỗi thiết bị với điều kiện logic chưa thỏa. |
| Biên bản kiểm tra | Các hạng mục test và nghiệm thu đã thống nhất. | Có mốc tham chiếu khi hệ thống thay đổi sau bàn giao. |
Bản vẽ As-built và I/O List giúp bảo trì như thế nào?
Bản vẽ tủ PLC dùng để bảo trì nên phản ánh cấu hình sau khi hoàn tất lắp đặt và chạy thử. Nếu trong quá trình commissioning đã đổi terminal, bổ sung relay hoặc chuyển một tín hiệu sang channel khác, bản vẽ cuối cần được cập nhật tương ứng.
Đi cùng bản vẽ là I/O List. Khi một cảm biến không được PLC nhận, kỹ thuật có thể dựa vào tag để tìm module, channel và terminal liên quan. Điều này thực tế hơn nhiều so với phải dò từng dây trong tủ khi máy đang dừng.
Source PLC và backup HMI cần lưu những gì?
Source PLC và backup HMI là nhóm dữ liệu cần được thống nhất rõ ngay trong phạm vi dự án. Không nên mặc định rằng mọi dự án đều bàn giao source đầy đủ, vì việc này còn liên quan đến phạm vi hợp đồng, bản quyền phần mềm, quyền sở hữu chương trình và chính sách của từng dự án.
Nếu có bàn giao, file nên đi kèm thông tin nhận diện như tên máy, PLC/HMI tương ứng, phiên bản file, ngày phát hành và phần mềm cần sử dụng. Một file backup tồn tại nhưng không biết được tạo bằng phiên bản phần mềm nào hoặc không tương thích với CPU thay thế vẫn có thể gây khó khăn khi cần phục hồi.
Có thể tham khảo thêm hướng dẫn backup chương trình PLC HMI trước khi thay thiết bị để hiểu vì sao dữ liệu backup cần được kiểm tra cùng phần cứng và phiên bản hệ thống.
BOM và thông số thiết bị giúp giảm phụ thuộc vào việc “nhìn lại trong tủ”
BOM tủ PLC nên cho đội bảo trì biết hệ thống đang dùng những thiết bị chính nào: PLC, module I/O, HMI, nguồn 24VDC, relay, contactor, biến tần, servo hoặc thiết bị truyền thông nếu có. Model rõ ràng giúp việc kiểm tra khả năng thay thế và chuẩn bị spare part chủ động hơn.
Nếu dự án có biến tần, servo hoặc thiết bị cần parameter riêng, phạm vi backup thông số cũng nên được thống nhất. Khi thay thiết bị, chỉ chọn đúng công suất hoặc cùng thương hiệu chưa chắc đủ; kỹ thuật còn phải đối chiếu model, giao tiếp và cấu hình thực tế.
Alarm, interlock và communication map có cần trong hồ sơ bàn giao?
Với hệ thống có nhiều điều kiện vận hành, tài liệu về alarm và interlock giúp kỹ thuật hiểu vì sao PLC không cho máy chạy dù phần cứng chưa chắc bị hỏng. Ví dụ một motor không khởi động có thể do thiếu tín hiệu Ready, Emergency Stop chưa reset hoặc một điều kiện liên động chưa thỏa.
Nếu PLC, HMI, biến tần hoặc servo trao đổi dữ liệu qua mạng, nên có tài liệu thể hiện topology và các thông số nhận diện cần thiết theo phạm vi hệ thống. Thông tin quản trị nhạy cảm hoặc mật khẩu không nên đưa công khai trong tài liệu phổ biến; cần quản lý theo chính sách truy cập của nhà máy.
Các chức năng liên động quan trọng cũng nên được đối chiếu với hồ sơ thiết kế và biên bản test. Có thể tham khảo thêm nội dung về thiết kế liên động an toàn tủ PLC.
6 bước kiểm tra hồ sơ trước khi ký nghiệm thu
Không nên chỉ đếm số lượng file trong thư mục bàn giao. Kỹ thuật cần kiểm tra khả năng sử dụng thực tế của tài liệu và đối chiếu chúng với hệ thống đang vận hành.
- Đối chiếu model thiết bị: PLC, HMI và thiết bị chính trong BOM phải phù hợp với thiết bị thực tế.
- Kiểm tra bản vẽ cuối: xác nhận những thay đổi trong thi công và commissioning đã được cập nhật.
- Kiểm tra I/O: lấy mẫu một số tín hiệu để đối chiếu tag, module, channel và terminal.
- Kiểm tra file backup: xác nhận tên file, version và phần mềm cần dùng để mở nếu thuộc phạm vi bàn giao.
- Đối chiếu alarm – interlock: tài liệu phải đủ để đội bảo trì hiểu các điều kiện vận hành quan trọng.
- Lưu bản kiểm soát: phân quyền nơi lưu trữ và tránh tình trạng mỗi kỹ thuật giữ một phiên bản khác nhau.
Những thiếu sót thường khiến bảo trì tủ PLC khó khăn
Vấn đề thường không nằm ở việc hoàn toàn không có tài liệu mà ở chỗ tài liệu không còn khớp với hiện trạng. Một số tình huống dễ gặp gồm bản vẽ chưa cập nhật sau khi đổi dây, I/O List dùng tag khác HMI, không xác định được file PLC mới nhất hoặc BOM chỉ ghi tên thiết bị nhưng thiếu model cụ thể.
- Bản vẽ phát hành trước commissioning được dùng làm bản cuối.
- File backup không có ngày hoặc version rõ ràng.
- Không lưu parameter của thiết bị đã được cài đặt riêng.
- Alarm trên HMI không có mô tả nguyên nhân hoặc điều kiện reset.
- Thay đổi tại công trường không được cập nhật lại I/O và terminal.
Với dự án cải tạo, vấn đề này càng quan trọng vì một phần thiết bị cũ có thể được giữ lại. Khi chuẩn bị RFQ hoặc phạm vi công việc, doanh nghiệp có thể đối chiếu thêm các thông tin cần cung cấp để báo giá tủ PLC nhằm thống nhất đầu vào và đầu ra của dự án ngay từ đầu.
Nên thống nhất phạm vi bàn giao từ khi nào?
Thời điểm phù hợp nhất là trước khi chốt phạm vi kỹ thuật và báo giá, không phải đến ngày nghiệm thu mới hỏi “có source hay không”. Doanh nghiệp nên ghi rõ cần bản vẽ nào, định dạng file, dữ liệu backup nào, hướng dẫn vận hành nào và phạm vi hỗ trợ sau bàn giao.
Đối với E.S.P, danh mục hồ sơ cụ thể được bàn giao theo từng loại dự án hiện. Khi gửi yêu cầu, doanh nghiệp nên cung cấp hiện trạng tủ, PLC-HMI đang sử dụng và nhu cầu về source, backup hoặc hồ sơ bảo trì để kỹ thuật xác định phạm vi phù hợp.
Câu hỏi thường gặp về hồ sơ bàn giao tủ PLC
Hồ sơ bàn giao tủ PLC có bắt buộc phải có source PLC không?
Không thể áp dụng một kết luận cho mọi dự án. Việc bàn giao source PLC phụ thuộc phạm vi hợp đồng, quyền sở hữu chương trình và thỏa thuận giữa các bên. Nội dung này nên được thống nhất trước khi đặt hàng.
Có file backup PLC là đủ để thay PLC mới chưa?
Chưa chắc. Cần kiểm tra model CPU, module, kiểu I/O, firmware, phần mềm lập trình và khả năng tương thích của project trước khi nạp sang thiết bị thay thế.
Bản vẽ As-built khác gì bản vẽ thiết kế ban đầu?
Bản thiết kế thể hiện phương án trước thi công, trong khi As-built cần phản ánh những thay đổi thực tế sau lắp đặt và commissioning. Đây mới là phiên bản phù hợp hơn để đội bảo trì sử dụng lâu dài.
I/O List có cần giữ lại sau khi tủ đã chạy ổn định không?
Có. I/O List giúp truy từ tag thiết bị đến module, channel và terminal PLC. Khi tín hiệu không về hoặc output không hoạt động, tài liệu này giúp quá trình khoanh vùng nhanh và có hệ thống hơn.
Khi nào nên kiểm tra hồ sơ bàn giao?
Nên review phạm vi tài liệu từ giai đoạn đặt hàng, kiểm tra lại trong quá trình nghiệm thu và xác nhận phiên bản cuối sau khi các thay đổi commissioning đã được cập nhật.
Kết luận
Một hồ sơ bàn giao tủ PLC tốt phải giúp đội kỹ thuật hiểu hệ thống đang được đấu nối và lập trình như thế nào, chứ không chỉ là một thư mục chứa nhiều file. Bản vẽ As-built, I/O List, BOM, dữ liệu PLC-HMI, tài liệu alarm – interlock và biên bản kiểm tra nên được thống nhất theo đúng phạm vi dự án.
Làm rõ những tài liệu này ngay từ giai đoạn RFQ giúp nhà máy chủ động hơn khi bảo trì, thay thiết bị hoặc mở rộng hệ thống về sau, đồng thời giảm phụ thuộc vào việc phải tìm lại người đã trực tiếp lập trình hoặc đấu nối tủ trước đó.
