Cải tạo tủ điều khiển cũ không có sơ đồ điện vẫn có thể được khảo sát và cải tạo, nhưng không nên bắt đầu bằng việc tháo dây, thay PLC hoặc đấu thử thiết bị. Phương án an toàn hơn là ghi nhận đầy đủ hiện trạng, đánh dấu từng dây và terminal, đối chiếu thiết bị hiện trường, xác định lại I/O, tái dựng nguyên lý điều khiển rồi mới lập phương án nâng cấp. Cách làm này giúp hạn chế nguy cơ mất tín hiệu, sai trình tự máy, bỏ sót liên động hoặc đưa lỗi cũ sang hệ thống mới.
Với những hệ thống đã vận hành nhiều năm, bản vẽ ban đầu có thể không còn phản ánh đúng thực tế do tủ đã được sửa chữa, nối tắt, thay relay, đổi cảm biến hoặc bổ sung biến tần qua nhiều giai đoạn. Vì vậy, dự án cải tạo tủ điện cũ không có sơ đồ điện cần được xem là quá trình khảo sát ngược toàn bộ hệ thống, không chỉ là thay tủ hoặc lắp thêm PLC-HMI.
Tóm tắt nhanh: Quy trình phù hợp gồm sáu bước: khảo sát vận hành, đánh dấu dây, bóc tách mạch và mapping I/O, lập lại sơ đồ, lắp đặt hoặc cấu hình thiết bị, sau đó chạy thử theo từng cấp. Việc đo kiểm, thao tác trong tủ điện và thay đổi liên động phải do người có chuyên môn thực hiện.
Vì Sao Tủ Điều Khiển Cũ Không Có Sơ Đồ Khó Cải Tạo?
Khó khăn lớn nhất không nằm ở việc nhận diện PLC, contactor hay relay, mà nằm ở mối quan hệ giữa thiết bị trong tủ với cảm biến, motor, van, cơ cấu khí nén và trình tự công nghệ ngoài hiện trường. Hai dây có cùng màu hoặc cùng tiết diện vẫn có thể đảm nhiệm chức năng hoàn toàn khác nhau. Nếu chỉ nhìn tủ và đấu lại theo phán đoán, hệ thống có thể chạy sai chu trình dù từng thiết bị riêng lẻ vẫn hoạt động.
Sơ Đồ Cũ Có Thể Không Còn Đúng Với Hiện Trạng
Khi cải tạo tủ điện cũ không có sơ đồ điện, khó khăn lớn nhất không nằm ở việc nhận diện PLC, contactor hay relay, mà nằm ở mối quan hệ giữa thiết bị trong tủ với cảm biến, motor, van, cơ cấu khí nén và trình tự công nghệ ngoài hiện trường. Hai dây có cùng màu hoặc cùng tiết diện vẫn có thể đảm nhiệm chức năng hoàn toàn khác nhau. Nếu chỉ nhìn tủ và đấu lại theo phán đoán, hệ thống có thể chạy sai chu trình dù từng thiết bị riêng lẻ vẫn hoạt động.
Logic Điều Khiển Có Thể Nằm Ở Nhiều Lớp
Một điều kiện chạy máy có thể đi qua nút nhấn, relay trung gian, công tắc hành trình, PLC, HMI, biến tần và contactor. Nếu chỉ kiểm tra chương trình PLC mà bỏ qua relay, dây điều khiển hoặc parameter biến tần, kỹ thuật có thể xác định sai nguyên nhân. Vì vậy, bóc tách mạch điều khiển phải bao gồm cả phần điện động lực, nguồn điều khiển, tín hiệu I/O, truyền thông và thiết bị hiện trường.
Dấu Hiệu Nhà Máy Nên Khảo Sát Cải Tạo Tủ Điện
Không phải tủ cũ nào cũng cần thay mới toàn bộ. Tuy nhiên, khi việc sửa chữa ngày càng phụ thuộc vào kinh nghiệm cá nhân, thời gian truy vết lỗi kéo dài hoặc hệ thống không còn khả năng mở rộng, nhà máy nên thực hiện một đợt khảo sát cải tạo tủ điện cũ không có sơ đồ điện một cách có hệ thống.
- Dây dẫn và terminal không có số hoặc ký hiệu đã mờ.
- Tủ từng được sửa nhiều lần, xuất hiện nhiều mối nối và dây đi ngoài máng.
- Máy thường dừng nhưng HMI hoặc đèn báo không cho biết nguyên nhân rõ ràng.
- PLC, HMI hoặc module I/O đã khó thay thế nhưng chưa có chương trình dự phòng.
- Cần bổ sung cảm biến, biến tần, servo hoặc giám sát nhưng tủ không còn không gian.
- Hệ thống phụ thuộc vào relay và timer rời, khó thay đổi trình tự vận hành.
- Không có sơ đồ điện, danh mục I/O, danh sách thiết bị và lịch sử chỉnh sửa.
- Người vận hành phải nối tắt hoặc thao tác thủ công để duy trì sản xuất.
| Hiện trạng | Rủi ro vận hành | Hướng đánh giá |
|---|---|---|
| Dây không đánh số | Khó truy vết, dễ đấu nhầm khi thay thiết bị | Đánh dấu lại hai đầu dây và lập bảng terminal |
| Thiết bị thay đổi nhiều đời | Thông số và sơ đồ chân không đồng nhất | Chụp tem, tra tài liệu và đối chiếu từng model |
| Không có backup PLC-HMI | Có thể mất logic khi thiết bị hỏng | Kiểm tra khả năng đọc chương trình và lập kế hoạch dự phòng |
| Máy chạy nhưng thiếu alarm | Dừng máy khó xác định nguyên nhân | Bổ sung phản hồi trạng thái, alarm và lịch sử lỗi nếu phù hợp |
Cần Thu Thập Gì Trước Khi Bóc Tách Mạch Điều Khiển?
Dữ liệu đầu vào càng đầy đủ thì phạm vi tháo kiểm tra càng nhỏ và khả năng giữ lại thiết bị cũ càng cao. Trước ngày khảo sát, nhà máy nên tập hợp thông tin từ bộ phận vận hành, bảo trì và sản xuất thay vì chỉ gửi ảnh bên trong tủ.
- Ảnh tổng thể tủ, ảnh từng ngăn, mặt tủ và khu vực máy.
- Ảnh rõ tem PLC, HMI, biến tần, servo, nguồn, relay và module I/O.
- Danh sách motor, van, heater, cảm biến và cơ cấu chấp hành.
- Video một chu trình máy khi hệ thống còn vận hành.
- Mô tả chế độ Auto, Manual, Jog, Setup và Emergency Stop.
- Lịch sử lỗi, thiết bị từng thay và các điểm đã nối tắt.
- File chương trình PLC, HMI và parameter biến tần nếu còn lưu.
- Sơ đồ điện cũ, catalogue máy hoặc tài liệu cơ khí dù chưa hoàn chỉnh.
- Yêu cầu mới: bổ sung HMI, giám sát, truyền thông, cảm biến hoặc mở rộng I/O.
Quy Trình 6 Bước Cải Tạo Tủ Điện Cũ Không Có Sơ Đồ Điện
Quy trình dưới đây giúp chuyển một hệ thống thiếu tài liệu thành hệ thống có thể kiểm tra, nâng cấp và bảo trì có kiểm soát. Trình tự thực tế có thể điều chỉnh theo quy mô máy, thời gian dừng được phép và tình trạng thiết bị.
Bước 1: Khảo Sát Hiện Trạng Và Chu Trình Vận Hành
Kỹ thuật cần trao đổi với người trực tiếp vận hành để hiểu máy khởi động thế nào, điều kiện nào cho phép chạy, lỗi nào thường xuất hiện và thao tác nào đang phải thực hiện thủ công. Song song đó là kiểm tra nguồn vào, nguồn điều khiển, thiết bị bảo vệ, PLC, HMI, biến tần, relay, terminal và điều kiện môi trường trong tủ.
Bước 2: Chụp Hiện Trạng, Đánh Dấu Dây Và Thiết Bị
Trước khi tháo bất kỳ đầu dây nào, cần chụp ảnh nhiều góc và tạo mã nhận diện cho dây, terminal, relay, contactor, cảm biến cùng cơ cấu chấp hành. Mã nên được ghi ở cả hai đầu dây và đối chiếu trong bảng theo dõi. Đây là dữ liệu khôi phục quan trọng nếu quá trình bóc tách phải tạm dừng hoặc cần đưa tủ về trạng thái ban đầu.
Bước 3: Bóc Tách Mạch Và Mapping I/O
Từng tín hiệu được truy từ thiết bị hiện trường về terminal, relay trung gian và PLC. Kết quả cần thể hiện được input nào nhận cảm biến nào, output nào điều khiển tải gì, relay nào tạo liên động và biến tần đang nhận lệnh bằng terminal, analog hay truyền thông. Với hệ thống có PLC, bảng mapping I/O là nền tảng để đọc chương trình, thay CPU hoặc thiết kế lại logic.
Bước 4: Lập Lại Sơ Đồ Điện Và Phương Án Cải Tạo

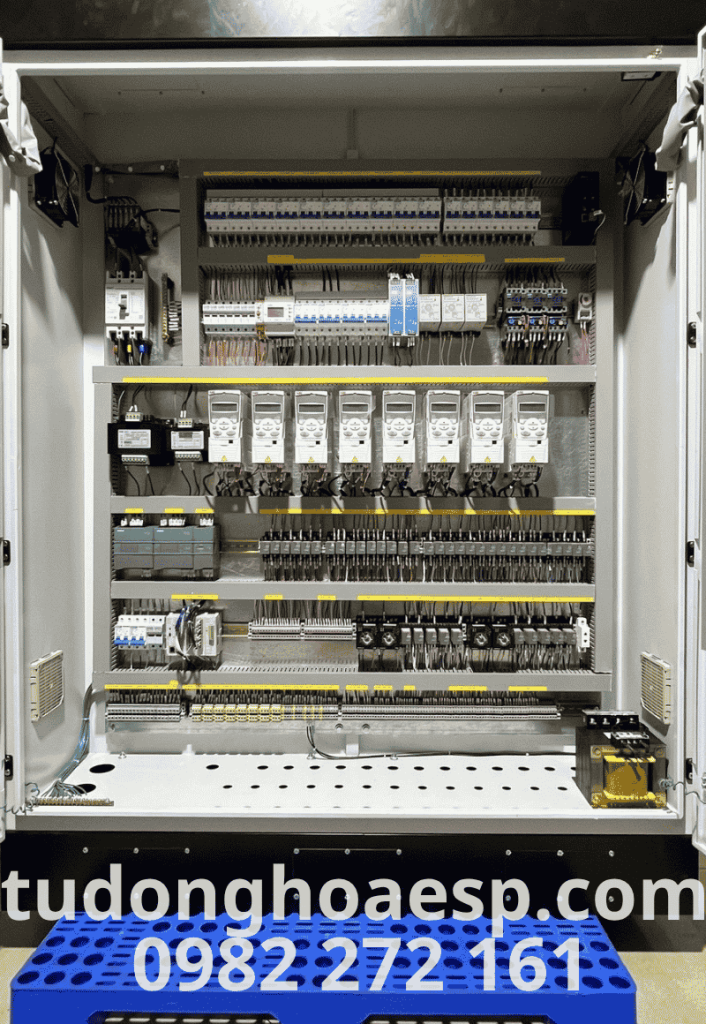

Sau khi xác định mạch thực tế, kỹ thuật lập sơ đồ hiện trạng và sơ đồ đề xuất. Hai tài liệu này cần được phân biệt rõ để tránh nhầm phần đang tồn tại với phần sẽ thay đổi. Phương án có thể chỉ sắp xếp lại dây, thay terminal và bổ sung nhãn; cũng có thể nâng cấp PLC-HMI, thay thiết bị cũ hoặc thiết kế lại toàn bộ tủ.
Nhà máy có thể tham khảo thêm quy trình lắp đặt tủ điện PLC và trang tủ điều khiển PLC để xác định cấu trúc HUB trước khi lựa chọn phạm vi nâng cấp.
Bước 5: Lắp Đặt, Lập Trình Và Cấu Hình
Thiết bị được lắp theo bản vẽ đã duyệt, dây được đi lại theo nhóm động lực, điều khiển và tín hiệu. Nếu nâng cấp PLC-HMI, chương trình cần bám đúng trình tự công nghệ, chế độ vận hành và các điều kiện dừng. Parameter biến tần, servo hoặc thiết bị truyền thông phải được lưu thành bộ hồ sơ riêng thay vì chỉ cài trực tiếp trên máy.
Bước 6: Chạy Thử Theo Từng Cấp Và Nghiệm Thu
Không nên cấp nguồn rồi chạy toàn bộ dây chuyền ngay. Trình tự phù hợp là kiểm tra cách điện và đấu nối, thử nguồn điều khiển, xác nhận input, thử output không tải, kiểm tra chiều quay và phản hồi thiết bị, chạy chế độ Manual, sau đó mới thử Auto theo từng công đoạn. Mọi thay đổi phát sinh trong lúc chạy thử phải được cập nhật lại vào sơ đồ và chương trình bàn giao.
Nên Cải Tạo Từng Phần Hay Làm Mới Toàn Bộ Tủ Điện?
Quyết định không nên chỉ dựa trên tuổi của tủ. Cần đánh giá mức độ an toàn, khả năng truy vết dây, tình trạng thiết bị, khả năng lấy chương trình, nhu cầu mở rộng và thời gian dừng máy được phép.
| Phương án | Phù hợp khi | Điểm cần kiểm tra |
|---|---|---|
| Chuẩn hóa tủ hiện hữu | Thiết bị chính còn phù hợp, lỗi chủ yếu do dây và hồ sơ | Terminal, đánh số dây, tiếp điểm, nguồn và thông gió |
| Cải tạo từng phần | Chỉ một nhóm điều khiển hoặc thiết bị đã xuống cấp | Khả năng tương thích với phần tủ giữ lại |
| Nâng cấp PLC-HMI | Cần bổ sung alarm, công thức, giám sát hoặc mở rộng I/O | Mapping I/O, logic cũ, truyền thông và chương trình dự phòng |
| Làm mới toàn bộ | Dây và thiết bị xuống cấp, tủ chật hoặc khó bảo trì | Kế hoạch chuyển đổi, thời gian dừng và phương án phục hồi |
Với các máy chế tạo riêng, có thể tham khảo nhóm tủ điện ứng dụng chế tạo máy. Trường hợp cần tích hợp PLC và màn hình vận hành, xem thêm tủ điện điều khiển tự động hóa PLC–HMI.
Checklist Nghiệm Thu Sau Khi Cải Tạo Tủ PLC-HMI
Một dự án chỉ hoàn thành khi nhà máy có thể vận hành và bảo trì hệ thống mà không tiếp tục phụ thuộc hoàn toàn vào người đã thi công. Các tài liệu dưới đây nên được thống nhất theo phạm vi hợp đồng thực tế.
- Sơ đồ nguyên lý và sơ đồ đấu nối đã cập nhật theo hiện trạng cuối cùng.
- Danh mục thiết bị, mã model và thông số cài đặt quan trọng.
- Bảng terminal và danh mục I/O PLC.
- Backup chương trình PLC, HMI và cấu hình thiết bị liên quan nếu thuộc phạm vi bàn giao.
- Danh sách alarm, liên động và điều kiện cho phép chạy.
- Biên bản kiểm tra Manual, Auto, Emergency Stop và các tình huống lỗi đã thống nhất.
- Hướng dẫn vận hành cơ bản và quy trình sao lưu dữ liệu.
- Danh sách những hạng mục cũ được giữ lại và khuyến nghị theo dõi.
Nếu tủ sử dụng PLC nhiều I/O, việc chọn CPU cần dựa trên số điểm đang dùng, kiểu output và khả năng mở rộng. Bạn có thể tham khảo thêm nội dung về PLC Delta DVP64EH00T3 trong tủ điều khiển để hiểu các dữ liệu cần kiểm tra trước khi thay PLC.
E.S.P Hỗ Trợ Khảo Sát Và Cải Tạo Tủ Điều Khiển Cũ
E.S.P tiếp nhận nhu cầu khảo sát tủ PLC-HMI, truy vết tín hiệu, lập lại sơ đồ, đánh giá thiết bị hiện hữu và đề xuất phương án cải tạo theo tình trạng thực tế. Trước khi tư vấn phạm vi triển khai, kỹ sư cần xem ảnh tủ, model thiết bị, trình tự vận hành, lỗi đang gặp và yêu cầu nâng cấp của nhà máy.
Bạn nên chuẩn bị ảnh tổng thể tủ, ảnh tem PLC-HMI-biến tần, video chu trình máy, danh sách thiết bị hiện trường và tài liệu cũ còn lưu. Các thông tin này giúp giảm thời gian xác định hiện trạng và hạn chế đề xuất thay thiết bị khi chưa cần thiết.
Câu Hỏi Thường Gặp Về Cải Tạo Tủ Điều Khiển Cũ
Tủ Điện Không Còn Sơ Đồ Có Cải Tạo Được Không?
Có thể khảo sát để cải tạo, nhưng cần tái dựng lại mạch từ hiện trạng. Kỹ thuật phải ghi nhận dây, terminal, thiết bị hiện trường, I/O PLC, trình tự máy và các liên động trước khi thiết kế phương án mới. Khả năng giữ lại thiết bị phụ thuộc vào kết quả đo kiểm và yêu cầu vận hành.
Có Cần Thay Toàn Bộ Dây Khi Cải Tạo Tủ Cũ Không?
Không phải dự án nào cũng phải thay toàn bộ dây. Cần kiểm tra tình trạng cách điện, đầu cos, terminal, nhãn dây, khả năng truy vết và mức độ thay đổi thiết kế. Những đường dây còn phù hợp có thể được giữ lại, đánh số và cập nhật vào sơ đồ mới.
Có Thể Giữ Lại PLC Cũ Khi Nâng Cấp Tủ Điện Không?
Có thể cân nhắc nếu PLC còn hoạt động ổn định, có thể sao lưu chương trình, đủ I/O và vẫn tương thích với thiết bị mới. Nếu PLC đã khó tìm, không còn phần mềm hỗ trợ hoặc không đáp ứng yêu cầu mở rộng, cần đánh giá phương án thay thế và chuyển đổi chương trình.
Làm Sao Hạn Chế Thời Gian Dừng Máy Khi Cải Tạo?
Cần khảo sát trước, chuẩn bị bản vẽ, chương trình, vật tư và kế hoạch chuyển đổi trước thời điểm dừng máy. Những phần có thể gia công ngoài hiện trường nên được hoàn thiện trước. Nhà máy cũng cần thống nhất thứ tự chạy thử, người xác nhận từng công đoạn và phương án phục hồi nếu phát sinh lỗi.
Sau Khi Cải Tạo Tủ PLC-HMI Cần Bàn Giao Hồ Sơ Gì?
Hồ sơ nên gồm sơ đồ điện cập nhật, danh mục I/O, bảng terminal, danh sách thiết bị, thông số cài đặt, chương trình dự phòng thuộc phạm vi bàn giao, danh sách alarm–liên động và biên bản chạy thử. Phạm vi cụ thể cần được xác nhận trước khi triển khai dự án.
Lưu ý an toàn: Nội dung trên dùng để định hướng khảo sát và quản lý dự án, không thay thế quy trình an toàn điện, đánh giá rủi ro hoặc hướng dẫn thao tác tại hiện trường. Không tự tháo dây, đo kiểm mạch đang mang điện hoặc thay đổi Emergency Stop và liên động khi không có chuyên môn phù hợp.
