Khi lựa chọn motor cho trục nâng hạ, máy CNC hoặc dây chuyền tự động, nhiều kỹ thuật viên phân vân nên sử dụng motor servo Delta có phanh hay loại không phanh. Hai cấu hình này có thể cùng phục vụ chức năng điều khiển vị trí, tốc độ và mô-men, nhưng khả năng giữ trục khi ngừng cấp điện lại khác nhau.
Điểm khác biệt chính là motor có phanh được trang bị thêm cơ cấu phanh điện từ để giữ trục khi dừng, trong giới hạn thiết kế của phanh. Motor không phanh không có bộ phận giữ trục này; khi mất mô-men điều khiển, trục có thể dịch chuyển dưới tác động của tải hoặc ngoại lực. Tuy nhiên, không phải máy nào cũng cần dùng phiên bản có phanh.
Bài viết giúp doanh nghiệp hiểu nguyên lý, so sánh ứng dụng và xác định thông tin cần kiểm tra trước khi đặt mua. Nếu đang tìm thiết bị thay thế, bạn cũng có thể tham khảo danh mục cung cấp thiết bị tự động hóa tại E.S.P để định hướng lựa chọn phù hợp.
Motor Servo Delta Có Phanh Là Gì?

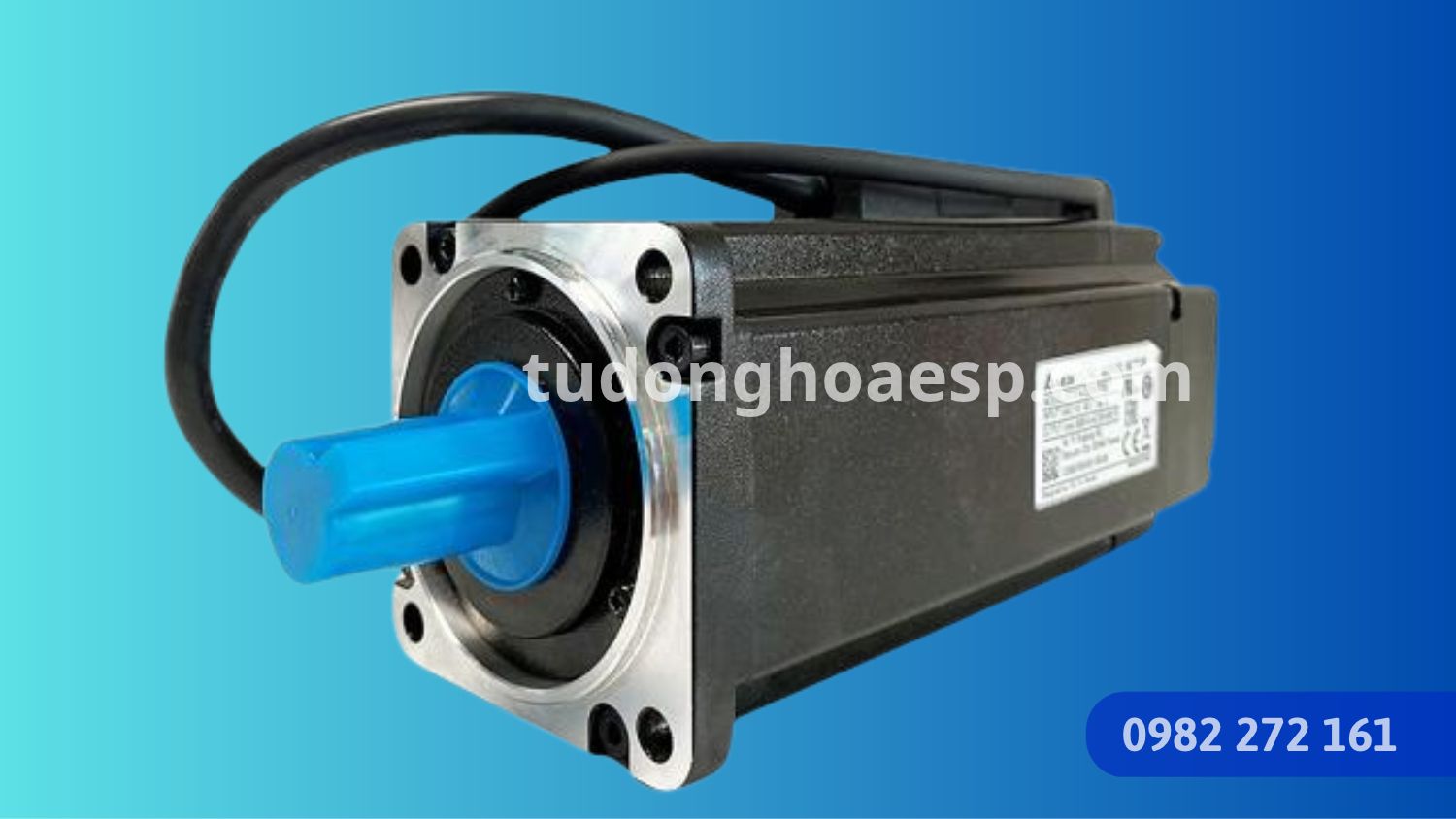

Motor servo Delta có phanh là động cơ servo được tích hợp thêm phanh điện từ, thường bố trí ở phía sau thân motor. Bộ phận này giúp hạn chế chuyển động của trục khi servo ngừng tạo mô-men, phù hợp với những cơ cấu cần giữ vị trí trong trạng thái dừng.
Ở nhiều dòng servo công nghiệp, phanh giữ trục sử dụng cơ cấu lò xo ép và cuộn điện từ. Khi được cấp nguồn đúng thiết kế, phanh nhả để motor quay; khi ngắt nguồn phanh, lò xo tác động để giữ trục. Cách vận hành cụ thể cần đối chiếu tài liệu của đúng model Delta.
Cần phân biệt rõ phanh giữ trục với chức năng giảm tốc khi motor đang chạy. Trong vận hành thông thường, driver điều khiển motor giảm tốc và dừng theo chương trình; phanh điện từ được sử dụng để giữ trục sau khi dừng theo trình tự phù hợp. Phanh giữ không được mặc định là phanh dừng khẩn hoặc thiết bị bảo vệ an toàn độc lập.
So Sánh Motor Servo Delta Có Phanh Và Không Phanh
Khác biệt đáng quan tâm nhất nằm ở khả năng giữ tải khi motor không còn được cấp mô-men điều khiển. Ngoài ra, phiên bản có phanh còn phát sinh yêu cầu về cấp nguồn, tín hiệu điều khiển và trình tự đóng nhả phanh.
| Tiêu chí | Servo Delta có phanh | Servo Delta không phanh |
|---|---|---|
| Cấu tạo | Có thêm cụm phanh điện từ giữ trục. | Không tích hợp phanh giữ trục. |
| Khi ngừng cấp điện | Phanh có thể giữ trục trong giới hạn mô-men giữ được thiết kế. | Trục có thể dịch chuyển nếu tải hoặc ngoại lực làm quay ngược cơ cấu. |
| Điều khiển | Cần mạch cấp nguồn và điều khiển đóng nhả phanh phù hợp. | Không cần mạch điều khiển phanh tích hợp. |
| Cơ cấu phù hợp | Cơ cấu cần giữ vị trí khi dừng, nhất là trục chịu tải trọng lực. | Cơ cấu không yêu cầu phanh giữ tích hợp, sau khi đã đánh giá tải. |
| Lắp đặt và bảo trì | Cần kiểm tra thêm cáp phanh, nguồn cấp, trình tự điều khiển và phần cơ khí. | Ít hạng mục liên quan đến phanh hơn. |
| Chi phí | Có thể phát sinh chi phí từ cấu hình phanh và linh kiện điều khiển. | Không phát sinh chi phí cho cụm phanh tích hợp. |
Bảng trên chỉ phản ánh khác biệt chức năng. Khi chọn motor thực tế, khả năng tương thích với driver, encoder, cáp và cấu hình điều khiển vẫn rất quan trọng. Doanh nghiệp có thể tìm hiểu thêm nguyên tắc ghép motor Servo Delta với driver tương thích trước khi thay đổi thiết bị.
Trường Hợp Nào Nên Chọn Motor Servo Delta Có Phanh?
Việc chọn servo có phanh phụ thuộc vào hướng tác động của tải, khả năng cơ cấu tự dịch chuyển khi mất điện và yêu cầu giữ vị trí. Không nên quyết định chỉ theo loại máy hoặc công suất motor.
Trục đứng và cơ cấu nâng hạ
Với trục Z của máy CNC, bàn nâng hoặc bộ phận chuyển động theo phương đứng, trọng lực có thể khiến tải đi xuống khi motor mất mô-men. Phanh giữ trục là một hạng mục cần xem xét nhằm hạn chế hiện tượng này. Tuy vậy, khả năng giữ tải phải được tính toán theo mô-men, cơ cấu truyền động và yêu cầu an toàn của máy.
Bàn trượt, băng tải và trục chuyển động ngang
Đối với bàn trượt nằm ngang hoặc băng tải định vị, phiên bản không phanh có thể phù hợp khi cơ cấu không tự dịch chuyển đáng kể lúc ngừng điều khiển. Tuy nhiên, nếu tải có xu hướng quay ngược, chịu lực bên ngoài hoặc cần giữ vị trí khi mất điện, kỹ thuật vẫn phải đánh giá giải pháp giữ trục.
Máy đóng gói, máy cắt và cơ cấu có lực tác động ngoài
Không ít cơ cấu máy chịu lực từ lò xo, đối trọng, sản phẩm hoặc bộ phận cơ khí khác. Dù trục không đặt thẳng đứng, ngoại lực vẫn có thể làm nó thay đổi vị trí khi servo OFF. Trong trường hợp này, người thiết kế cần xác định rõ điều gì xảy ra sau khi ngừng cấp điện, thay vì mặc định cứ trục ngang là không cần phanh.
Phanh Điện Từ Trên Motor Servo Delta Hoạt Động Như Thế Nào?
Trên nhiều dòng motor servo Delta có thắng điện từ, phanh giữ được nhả khi cuộn phanh được cấp điện và đóng lại khi ngừng cấp điện. Driver có thể cung cấp tín hiệu điều khiển thông qua ngõ ra số để phối hợp việc nhả phanh với trạng thái sẵn sàng tạo mô-men của motor.
Ví dụ, một số hệ Delta ASDA sử dụng tín hiệu BRKR để điều khiển relay của mạch phanh. Nguồn phanh 24 VDC được đề cập trong tài liệu của các model tương ứng, nhưng không được lấy đây làm thông số chung cho mọi series. Hướng dẫn hãng yêu cầu phân biệt nguồn phanh với nguồn tín hiệu điều khiển và kiểm tra cấu hình ngõ ra, thời gian đóng nhả theo đúng thiết bị.
Bạn có thể đối chiếu thêm hướng dẫn điều khiển phanh điện từ của Delta. Với từng dòng driver, chẳng hạn Driver Servo Delta ASD-B2, cần đọc đúng manual trước khi cấu hình tín hiệu hoặc đấu nối.
Một điểm cần lưu ý là không nên dùng phanh giữ để liên tục hãm motor đang quay ở tốc độ cao nếu nhà sản xuất không cho phép. Đóng phanh sai thời điểm có thể làm mòn bề mặt ma sát, gây nóng hoặc ảnh hưởng đến chuyển động. Khi kiểm tra mạch phanh, phải cô lập nguồn phù hợp và bảo đảm tải đã được chống đỡ an toàn.
5 Tiêu Chí Cần Kiểm Tra Trước Khi Mua Servo Delta Có Phanh
Chỉ biết motor có hoặc không có brake là chưa đủ để lựa chọn thiết bị. Một model phù hợp phải thỏa mãn đồng thời yêu cầu vận hành, giữ tải, lắp đặt và khả năng kết nối với hệ điều khiển hiện tại.
- Mô-men giữ phanh: Kiểm tra mô-men giữ cho phép so với mô-men do tải tác động lên trục, có xét đến hộp số, vít me, cơ cấu truyền động và điều kiện thiết kế. Không lấy mô-men định mức của motor thay cho mô-men giữ của phanh.
- Model và series motor: Ghi đầy đủ mã trên tem, xác định phiên bản tích hợp phanh theo catalogue. Các ký tự trong mã đặt hàng có thể liên quan đến phanh và cấu hình cơ khí.
- Driver và tín hiệu điều khiển: Xác nhận driver hỗ trợ đúng motor, encoder và trình tự điều khiển phanh; kiểm tra nguồn phanh, relay, dây dẫn và connector.
- Kích thước lắp đặt: Đối chiếu mặt bích, chiều dài thân, đường kính trục, then, hướng đi cáp và khoảng không gian lắp motor. Phiên bản có phanh có thể khác kích thước phiên bản không phanh.
- Điều kiện dừng và an toàn máy: Xác định trạng thái khi mất điện, dừng khẩn, dừng bảo trì và khi phải tháo motor. Nếu liên quan đến an toàn con người, cần đánh giá giải pháp an toàn ở cấp toàn bộ cơ cấu máy.
Với máy đang vận hành, nên lưu thêm thông số driver và hình ảnh vị trí lắp để tránh chọn đúng công suất nhưng sai cấu hình phanh hoặc đầu nối. Nếu chưa có bản vẽ, hình ảnh thực tế và mã thiết bị sẽ là dữ liệu ban đầu hữu ích để trao đổi với kỹ thuật.
Những Sai Lầm Thường Gặp Khi Chọn Và Thay Motor Servo
Một lựa chọn sai có thể khiến motor không hoạt động đúng dù mức công suất trên tem trông tương đương. Đặc biệt khi thay từ phiên bản không phanh sang có phanh, bộ phận bảo trì cần kiểm tra thêm hệ thống điện và logic vận hành.
- Cho rằng motor cùng công suất và cùng hãng Delta có thể thay trực tiếp.
- Chọn phanh mà không tính toán khả năng giữ tải của cơ cấu.
- Cấp nguồn phanh tùy ý hoặc bỏ qua trình tự nhả phanh trước khi motor chuyển động.
- Nhầm chức năng phanh giữ với phanh hãm tốc hoặc hệ thống an toàn.
- Kết luận motor hỏng khi phanh không nhả, dù lỗi có thể nằm ở nguồn, relay hoặc cáp phanh.
Nếu motor đang có biểu hiện không quay, quay nặng, nóng hoặc phát tiếng bất thường, bạn nên xác định nguyên nhân trước khi đặt mua. Bài kiểm tra và sửa Motor Servo Delta trình bày các hạng mục liên quan đến cuộn dây, phanh, encoder và cơ khí giúp bộ phận bảo trì định hướng xử lý.
Cần Cung Cấp Thông Tin Gì Để E.S.P Tư Vấn Chọn Motor?
Đối với doanh nghiệp cần thay thế hoặc trang bị motor mới, E.S.P có thể tiếp nhận thông tin về thiết bị và yêu cầu vận hành để trao đổi phương án phù hợp. Thay vì chỉ hỏi phiên bản có phanh hay không, bạn nên chuẩn bị dữ liệu về cấu hình máy và cơ cấu tải.
- Ảnh rõ tem motor và driver đang sử dụng.
- Tên máy, hướng chuyển động của trục và mô tả tải.
- Yêu cầu giữ vị trí khi dừng hoặc mất điện.
- Hình ảnh cáp động lực, encoder và dây phanh nếu có.
- Bản vẽ cơ khí, sơ đồ điện hoặc thông số bộ truyền động hiện tại.
Các dữ liệu này giúp xác định cần kiểm tra gì tiếp theo trước khi đề xuất thiết bị. Trường hợp cần thay motor cũ nhưng chưa chắc lỗi nằm ở phanh, nên trao đổi hiện tượng vận hành trước khi tháo rời motor hoặc thử cấp điện trực tiếp vào cuộn phanh.
Câu Hỏi Thường Gặp Về Motor Servo Delta Có Phanh
Motor Servo Delta có phanh có dừng máy nhanh hơn không?
Không nhất thiết. Phanh điện từ tích hợp thường dùng để giữ trục khi motor đã dừng, không phải để thay chức năng giảm tốc của driver. Tốc độ dừng phụ thuộc vào cấu hình điều khiển, tải và thiết kế hệ thống.
Motor Servo Delta không phanh có giữ tải khi mất điện không?
Không nên mặc định có thể giữ tải. Khi motor không còn tạo mô-men, khả năng trục đứng yên phụ thuộc vào trọng lực, ma sát, hộp số và cơ cấu truyền động. Với tải có thể tự dịch chuyển, cần đánh giá giải pháp giữ trục phù hợp.
Có thể lắp thêm phanh cho Motor Servo Delta không phanh không?
Không nên mặc định có thể lắp thêm trực tiếp. Khả năng cải tạo phụ thuộc vào cấu tạo motor, không gian lắp đặt, cơ khí và giải pháp điều khiển. Trong nhiều trường hợp, cần so sánh phương án thay motor đúng phiên bản với phương án bổ sung cơ cấu giữ bên ngoài.
Phanh Motor Servo Delta có cần nguồn điện riêng không?
Nguồn và mạch điều khiển phanh phải tuân theo tài liệu của model. Một số dòng Delta sử dụng nguồn phanh 24 VDC và điều khiển thông qua relay. Không nên tự lấy nguồn tín hiệu của driver để cấp trực tiếp cho phanh khi tài liệu không cho phép.
Đổi từ motor không phanh sang có phanh có cần thay driver không?
Không phải lúc nào cũng cần thay driver. Cần kiểm tra model motor được hỗ trợ, tín hiệu điều khiển phanh, cáp, nguồn cấp và trình tự đóng nhả. Nếu hệ thống hiện tại không đáp ứng cấu hình mới, có thể phải bổ sung hoặc thay đổi một số hạng mục.
Lựa chọn Motor Servo Delta có phanh hay không phanh phải xuất phát từ yêu cầu giữ trục, đặc điểm tải và cấu hình điều khiển của máy. Khi chưa xác định rõ mô-men giữ, thông số motor hoặc khả năng tương thích với driver, bạn nên đối chiếu tài liệu và trao đổi với kỹ thuật trước khi quyết định thay thế.
