Khi biến tần làm nhảy MCCB ngay lúc đóng nguồn, bộ phận kỹ thuật không nên tiếp tục đóng điện nhiều lần để thử. Hiện tượng này thường cho thấy dòng điện đầu vào tăng bất thường hoặc đang tồn tại đường dẫn có điện trở rất thấp tại dây nguồn, terminal, mạch chỉnh lưu, DC Bus, module IGBT hay một linh kiện bảo vệ bên trong thiết bị. Cấp điện lặp lại có thể làm cầu chì nổ thêm, cháy đường mạch hoặc khiến phạm vi hư hỏng lan rộng.
Việc đầu tiên là ghi nhận chính xác MCCB nhảy ở thời điểm nào: vừa đóng nguồn tổng, sau khi contactor hút, sau giai đoạn nạp tụ hay chỉ khi có lệnh RUN. Mốc thời gian này giúp tách lỗi đầu vào khỏi lỗi ngõ ra, motor và tải. Nếu thiết bị có mùi khét, vết cháy, tiếng nổ nhỏ hoặc cầu chì đã đứt, cần cách ly nguồn và chuyển sang kiểm tra chuyên sâu thay vì thử chạy lại.

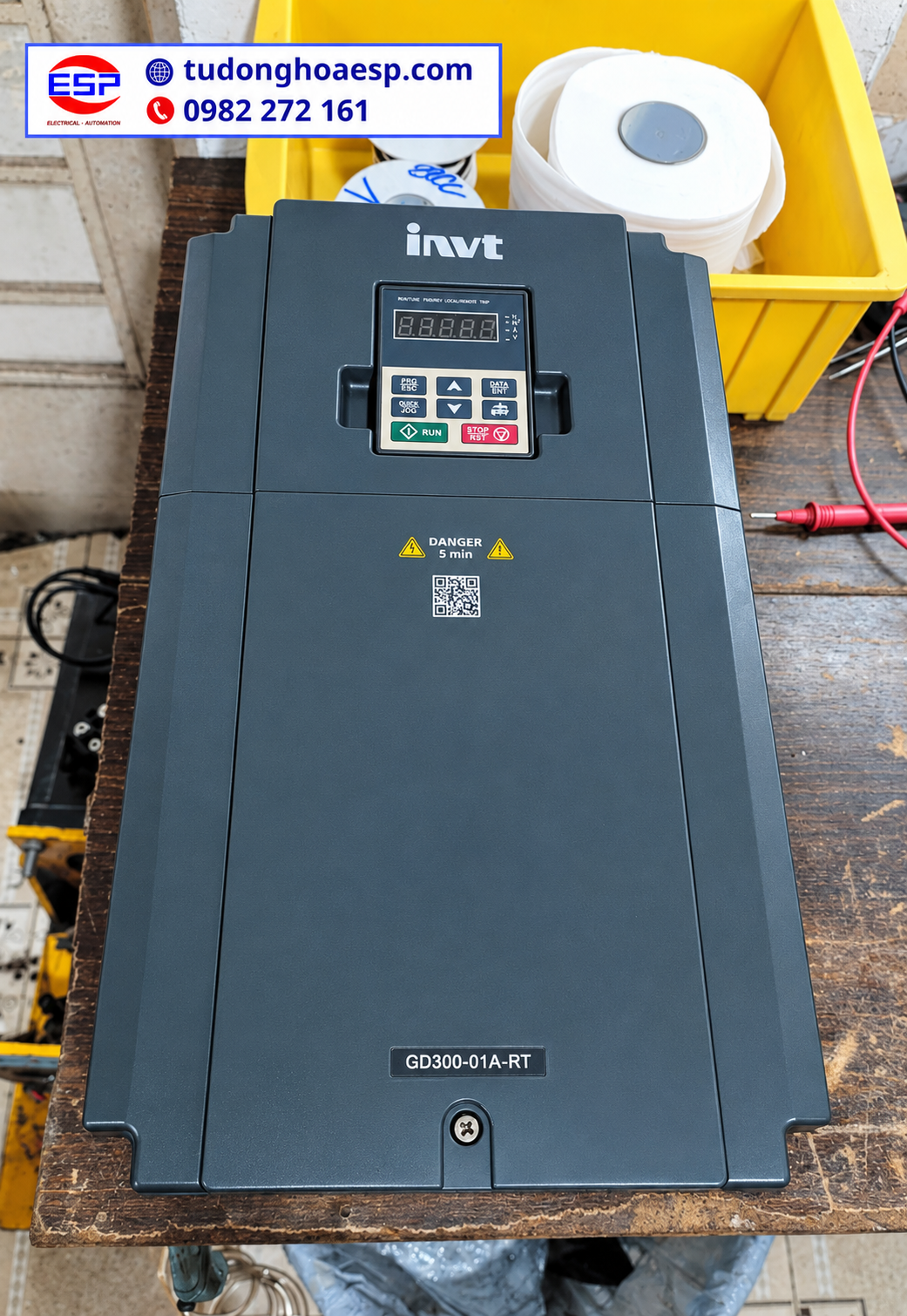

Biến tần làm nhảy MCCB ngay khi cấp nguồn nghĩa là gì?
Hiện tượng này xảy ra khi thiết bị bảo vệ nguồn như MCCB, MCB hoặc cầu chì tác động ngay sau khi cấp điện cho biến tần. Khác với trường hợp biến tần không lên nguồn do mất nguồn hoặc hỏng nguồn điều khiển, ở đây hệ thống đã xuất hiện dòng điện bất thường đủ lớn để cơ cấu bảo vệ ngắt mạch.
Không thể kết luận ngay rằng IGBT biến tần bị chập. Dòng sự cố có thể phát sinh từ cáp cấp nguồn, đầu cos, contactor, thiết bị đóng cắt, bộ lọc đầu vào, cầu diode, tụ DC Bus, mạch nạp tụ hoặc đường mạch bị cháy. Trình tự kiểm tra cần đi từ bên ngoài vào bên trong để tránh tháo thiết bị khi nguyên nhân thực tế nằm ở tủ điện.
Phân biệt thời điểm MCCB tác động để khoanh vùng lỗi
Thời điểm MCCB nhảy là dữ liệu chẩn đoán quan trọng. MCCB tác động ngay khi đóng nguồn thường liên quan phía nguồn vào hoặc mạch công suất. Nếu MCCB chỉ nhảy sau khi có lệnh chạy, cần mở rộng kiểm tra sang ngõ ra U/V/W, cáp motor, cuộn dây motor và tải cơ khí.
| Thời điểm MCCB nhảy | Nhóm nguyên nhân cần ưu tiên | Dữ liệu cần ghi nhận |
|---|---|---|
| Nhảy ngay khi đóng MCCB nguồn | Cáp nguồn, terminal, lọc nhiễu, MOV, cầu diode hoặc chập mạch lực. | Màn hình đã kịp sáng hay chưa, có tiếng nổ hoặc mùi khét không. |
| Nhảy sau khi contactor hút hoặc sau giai đoạn nạp nguồn | Mạch nạp tụ, relay bypass, điện trở nạp, tụ DC Bus hoặc module công suất. | Âm thanh contactor, lịch sử sửa chữa và hiện tượng trước khi hỏng. |
| Chỉ nhảy khi nhấn RUN | IGBT, cáp U/V/W, motor, chạm đất, đấu sai motor hoặc tải bị kẹt. | Tần số, dòng đầu ra, trạng thái motor và thời điểm tăng tốc. |
| MCCB tổng nhảy nhưng MCCB nhánh không tác động | Phối hợp bảo vệ, đấu nối nhánh, thông số MCCB hoặc sự cố tại nhiều tải. | Sơ đồ phân phối, tải đang hoạt động và thông số thiết bị bảo vệ. |
Nguyên nhân biến tần làm nhảy MCCB thường gặp
Các nguyên nhân nên được chia thành ba nhóm: lỗi bên ngoài biến tần, lỗi tầng nguồn đầu vào và lỗi tầng nghịch lưu đầu ra. Cách phân nhóm này giúp kỹ thuật viên tránh thay IGBT hoặc cầu diode theo cảm tính khi chưa xác định đúng vị trí chập.
1. Dây nguồn, terminal hoặc contactor bị chạm chập
Dây điện bị trầy vỏ, đầu cos lỏng, thanh cái chạm vỏ, côn trùng hoặc vật dẫn điện rơi vào tủ có thể tạo đường ngắn mạch trước đầu vào biến tần. Contactor bị cháy, terminal nứt hoặc đấu nhầm dây sau bảo trì cũng có thể khiến MCCB tác động ngay khi cấp nguồn.
Trước khi tháo biến tần, cần kiểm tra lịch sử can thiệp gần nhất: có vừa thay MCCB, thay contactor, đấu lại nguồn, di chuyển tủ hoặc vệ sinh hệ thống hay không. Nếu sự cố xuất hiện ngay sau một thay đổi, nên ưu tiên rà soát khu vực đó.
2. MCCB hoặc phương án bảo vệ chưa phù hợp
Khi đóng nguồn, tụ DC Bus cần được nạp điện nên biến tần có thể xuất hiện dòng nạp ban đầu. Nếu MCCB được chọn không phù hợp, thiết bị bảo vệ đã lão hóa hoặc hệ thống có nhiều biến tần đóng nguồn cùng lúc, MCCB có thể tác động dù chưa chắc có linh kiện chập hoàn toàn.
Tuy nhiên, không được tăng dòng định mức hoặc thay MCCB lớn hơn chỉ để thiết bị không nhảy. Cần đối chiếu tài liệu của đúng model biến tần, tiết diện dây, dòng ngắn mạch, đặc tính tải và thiết kế phối hợp bảo vệ của tủ điện.
3. Cầu diode chỉnh lưu bị chập
Cầu diode có nhiệm vụ chỉnh lưu điện áp AC đầu vào thành điện áp DC cho mạch trung gian. Khi một hoặc nhiều nhánh diode bị chập, nguồn đầu vào có thể nhìn thấy đường dẫn dòng bất thường và làm MCCB hoặc cầu chì tác động ngay khi đóng điện.
Dấu hiệu có thể đi kèm gồm cầu chì đầu vào bị đứt, vết cháy gần khu vực chỉnh lưu, mùi khét hoặc giá trị đo nguội giữa các terminal nguồn không cân đối. Việc đo cầu diode cần thực hiện khi thiết bị đã được cách ly, xác nhận DC Bus an toàn và do người có chuyên môn thực hiện.
4. Tụ DC Bus hoặc mạch nạp tụ bất thường
Mạch nạp thường giới hạn dòng ban đầu trước khi relay hoặc contactor nội bộ bypass phần tử hạn dòng. Nếu điện trở nạp, relay bypass, tụ DC Bus hoặc đường mạch liên quan bị hư, biến tần có thể xuất hiện dòng nạp bất thường, nổ cầu chì hoặc không hoàn thành quá trình khởi động nguồn.
Trường hợp MCCB không nhảy nhưng biến tần báo điện áp thấp, người đọc có thể tham khảo thêm bài biến tần báo lỗi UV thấp áp để phân biệt giữa sự cố ngắn mạch và tình trạng DC Bus không đạt điện áp vận hành.
5. IGBT hoặc module công suất bị chập
IGBT điều khiển việc tạo điện áp và tần số ở ngõ ra U/V/W. Khi module công suất bị chập giữa các cực hoặc chập với DC Bus, MCCB có thể tác động ngay lúc cấp nguồn hoặc sau khi biến tần chuyển sang trạng thái sẵn sàng.
Không nên chỉ thay IGBT rồi cấp điện lại. Nguyên nhân làm IGBT hỏng có thể liên quan đến mạch driver, nguồn kích, điện trở gate, cảm biến dòng, motor, cáp đầu ra hoặc tải. Nếu không kiểm tra các khối liên quan, linh kiện mới có thể tiếp tục hư khi chạy thử.
6. MOV, lọc nhiễu hoặc đường mạch bị cháy carbon
Linh kiện chống quá áp, bộ lọc EMI, tụ lọc đầu vào hoặc đường mạch bị cháy có thể tạo đường rò hoặc chập. Trong môi trường nhiều bụi kim loại, dầu, hơi ẩm hoặc côn trùng, lớp bẩn dẫn điện trên board cũng có thể gây phóng điện khi cấp nguồn.
Board đã cháy carbon cần được xử lý đúng vật liệu và đánh giá khoảng cách cách điện. Chỉ làm sạch bề mặt rồi đóng điện lại có thể không loại bỏ hoàn toàn đường dẫn điện đã hình thành trong nền mạch.
7. Motor hoặc cáp đầu ra chạm chập khi có lệnh RUN
Nếu biến tần lên nguồn bình thường nhưng MCCB chỉ nhảy khi nhấn RUN, cần kiểm tra cáp U/V/W, cuộn dây motor, đấu nối sao–tam giác, chạm đất và tình trạng tải. Đây là nhóm sự cố khác với chập nguồn đầu vào. Bài biến tần có tần số nhưng motor không quay cung cấp thêm trình tự tách lỗi giữa biến tần, motor và cơ cấu tải.
Trình tự kiểm tra biến tần làm nhảy MCCB
Quy trình nên tuân theo nguyên tắc từ bên ngoài vào bên trong, từ quan sát đến đo nguội và chỉ cấp nguồn thử trong điều kiện kiểm soát. Các bước tháo dây, mở nắp, đo mạch lực hoặc cấp nguồn thử phải do kỹ thuật viên đủ năng lực thực hiện.
Bước 1: Dừng việc đóng điện lặp lại
- Không giữ MCCB ở trạng thái ON hoặc đóng lại liên tục.
- Không thay cầu chì mới nhiều lần khi chưa tìm nguyên nhân.
- Ghi nhận tiếng nổ, mùi khét, vị trí phát sáng hoặc dấu cháy nếu có.
- Chụp ảnh trạng thái MCCB, contactor, biến tần và sơ đồ đấu dây.
Bước 2: Cách ly nguồn và xác nhận điều kiện an toàn
Thực hiện quy trình khóa và gắn thẻ nguồn theo quy định của nhà máy. Cần tính đến nguồn điều khiển ngoài, nguồn DC dùng chung hoặc các đường điện khác có thể vẫn cấp vào board. Chờ tụ xả theo tài liệu của đúng model và sử dụng thiết bị đo phù hợp để xác nhận điện áp DC Bus đã về mức an toàn trước khi thao tác.
Bước 3: Kiểm tra nguồn cấp và phần tử ngoại vi
- Kiểm tra dây nguồn, đầu cos, terminal, thanh cái và vị trí xuyên vỏ tủ.
- Quan sát contactor, cầu chì, MCCB và bộ lọc đầu vào.
- Xác định có đấu nhầm pha, đấu nhầm terminal hoặc thay đổi hệ thống gần đây không.
- Đối chiếu thông số MCCB, dây dẫn và khuyến nghị của nhà sản xuất biến tần.
Bước 4: Tách lỗi giữa biến tần và tải bên ngoài
Kỹ thuật viên có thể tách các nhánh liên quan theo sơ đồ để xác định lỗi thuộc biến tần hay hệ thống. Việc tháo cáp U/V/W, cáp motor hoặc nguồn điều khiển phải được đánh dấu rõ ràng để tránh đấu sai khi hoàn trả. Không đo cách điện motor khi motor vẫn còn kết nối qua biến tần.
Bước 5: Kiểm tra nguội mạch chỉnh lưu, DC Bus và IGBT
Sau khi xác nhận an toàn, kỹ thuật viên đo so sánh các nhánh chỉnh lưu, kiểm tra dấu hiệu ngắn mạch trên DC Bus, module IGBT và đường ra U/V/W. Giá trị đo phải được đánh giá theo cấu trúc mạch, model và sơ đồ thực tế; không nên dùng một giá trị điện trở cố định cho mọi dòng biến tần.
Bước 6: Kiểm tra mạch nạp và board driver
Nếu cầu diode hoặc IGBT hư, cần kiểm tra thêm điện trở nạp, relay bypass, mạch driver, nguồn kích, điện trở gate và cảm biến dòng. Đây là bước quan trọng để xác định nguyên nhân gốc thay vì chỉ thay linh kiện đã chập.
Bước 7: Cấp nguồn và chạy thử có kiểm soát
Sau khi xử lý lỗi, thiết bị cần được cấp nguồn bằng phương án kiểm soát phù hợp với điều kiện xưởng, kiểm tra các mức nguồn nội bộ, trạng thái DC Bus và khả năng khởi động. Tiếp theo mới thử ngõ ra, motor và tải theo từng cấp. Không nên lắp lại vào dây chuyền rồi dùng MCCB của nhà máy làm công cụ thử chập.
Những thao tác không nên thực hiện
- Không tăng dòng MCCB chỉ để ngăn thiết bị bảo vệ tác động.
- Không đấu tắt MCCB, cầu chì, relay bảo vệ hoặc liên động an toàn.
- Không đóng nguồn liên tục khi đã có mùi khét, tiếng nổ hoặc cầu chì đứt.
- Không dùng tua vít hoặc dây dẫn để chập hai cực DC Bus nhằm xả tụ.
- Không chạm vào board chỉ vì màn hình và đèn LED đã tắt.
- Không thay IGBT mà bỏ qua mạch driver, nguồn kích và motor.
- Không đo cách điện cáp hoặc motor khi vẫn kết nối qua ngõ ra biến tần.
Khi nào nên kiểm tra tại chỗ, khi nào gửi biến tần về xưởng?
Kiểm tra tại chỗ phù hợp khi cần xác định lỗi thuộc nguồn cấp, contactor, MCCB, cáp motor, liên động hoặc tủ điện. Nếu thiết bị có dấu hiệu chập công suất, nổ cầu chì nội bộ, cháy board hoặc cần đo cầu diode, DC Bus và IGBT, điều kiện xưởng thường phù hợp hơn.
| Phương án | Trường hợp phù hợp | Mục tiêu |
|---|---|---|
| Kiểm tra tại nhà máy | Nghi nguồn cấp, MCCB, contactor, dây dẫn, motor, tải hoặc đấu nối tủ điện. | Tách lỗi hệ thống khỏi lỗi thiết bị. |
| Gửi về xưởng | Nghi cầu diode, tụ DC Bus, IGBT, board nguồn, board driver hoặc đường mạch cháy. | Đo board, sửa linh kiện và chạy thử có kiểm soát. |
Bạn có thể xem thêm bài sửa biến tần tại chỗ hay gửi về xưởng để lựa chọn phương án phù hợp với hiện tượng và mức độ ảnh hưởng của dây chuyền.
Thông tin cần chuẩn bị khi liên hệ kỹ sư
- Hãng, model, công suất và cấp điện áp của biến tần.
- Ảnh tem máy, MCCB, contactor và sơ đồ đấu nối nếu có.
- MCCB nhảy ngay khi đóng nguồn hay chỉ nhảy khi nhấn RUN.
- Thiết bị có mùi khét, tiếng nổ, cầu chì đứt hoặc vết cháy không.
- Biến tần đang điều khiển bơm, quạt, băng tải, máy nén khí hay tải khác.
- Hệ thống có vừa sửa chữa, thay dây, thay motor hoặc thay MCCB không.
- Lịch sử lỗi và các linh kiện đã từng được thay thế.
Nếu nhà máy có nhiều thiết bị truyền động cần đánh giá, có thể tham khảo dịch vụ sửa chữa biến tần servo để phân loại lỗi theo thiết bị, model, ứng dụng tải và tình trạng hư hỏng thực tế.
Cách hạn chế biến tần chập nguồn tái diễn
- Chọn MCCB, cầu chì và dây dẫn theo tài liệu của đúng model biến tần.
- Không đóng cắt nguồn biến tần liên tục ngoài chu trình thiết kế.
- Kiểm tra định kỳ đầu cos, terminal, contactor và dấu hiệu phát nhiệt.
- Vệ sinh bụi kim loại, dầu và chất bẩn dẫn điện trong tủ.
- Duy trì thông gió, quạt tủ và khoảng cách tản nhiệt phù hợp.
- Kiểm tra motor, cáp U/V/W và nối đất trước khi lắp lại biến tần đã sửa.
- Ghi nhận lịch sử lỗi, thông số và thay đổi đấu nối sau mỗi lần bảo trì.
Câu hỏi thường gặp về biến tần làm nhảy MCCB
Biến tần làm nhảy MCCB có chắc chắn do IGBT bị chập không?
Không. IGBT chập là một khả năng nhưng lỗi cũng có thể nằm ở cáp nguồn, terminal, cầu diode, tụ DC Bus, mạch nạp, MOV, lọc nhiễu hoặc đường mạch bị cháy. Cần kiểm tra từ nguồn bên ngoài vào board trước khi kết luận và thay module công suất.
Có nên thay MCCB dòng lớn hơn để biến tần không bị ngắt không?
Không nên tăng dòng MCCB theo cảm tính. MCCB đang bảo vệ dây dẫn và thiết bị trước dòng quá tải hoặc ngắn mạch. Thay MCCB lớn hơn khi chưa tính toán phối hợp bảo vệ có thể khiến dây, contactor hoặc biến tần cháy nặng hơn trước khi hệ thống ngắt.
Vì sao đã tháo motor nhưng MCCB vẫn nhảy?
Nếu motor và cáp đầu ra đã được tách đúng kỹ thuật nhưng MCCB vẫn nhảy ngay khi cấp nguồn, phạm vi nghi ngờ chuyển nhiều hơn về nguồn cấp, cầu diode, DC Bus, mạch nạp, IGBT hoặc board bên trong biến tần. Thiết bị nên được đo nguội và kiểm tra tại xưởng.
Vì sao biến tần lên nguồn bình thường nhưng MCCB nhảy khi nhấn RUN?
Trường hợp này có thể liên quan đến module IGBT khi phát xung, cáp U/V/W, cuộn dây motor, chạm đất, đấu sai điện áp motor hoặc tải cơ khí bị kẹt. Cần ghi nhận dòng đầu ra, thời điểm tăng tốc và kiểm tra riêng motor cùng cáp động lực.
Cần gửi những thông tin gì để kỹ sư đánh giá nhanh?
Nên gửi hãng, model, công suất, cấp điện áp, ảnh tem máy, ảnh MCCB và sơ đồ đấu nối. Mô tả rõ MCCB nhảy khi đóng nguồn hay khi RUN, có mùi khét hoặc tiếng nổ không, biến tần điều khiển tải gì và hệ thống đã từng sửa chữa phần nào.
Kết luận
Biến tần làm nhảy MCCB ngay khi cấp nguồn là hiện tượng cần dừng đóng điện lặp lại và khoanh vùng theo thứ tự rõ ràng. Hãy bắt đầu từ MCCB, dây nguồn, terminal và contactor; sau đó mới kiểm tra cầu diode, mạch nạp DC Bus, tụ nguồn, IGBT và board driver. Nếu MCCB chỉ nhảy khi RUN, cần kiểm tra thêm ngõ ra U/V/W, motor và tải.
Khi thiết bị có dấu hiệu cháy nổ, nổ cầu chì, chập công suất hoặc cần tháo board đo kiểm, nên chuyển về điều kiện xưởng. Khách hàng tại khu vực TP.HCM có thể tham khảo thêm dịch vụ sửa biến tần tại TP.HCM và chuẩn bị đầy đủ model, ảnh tem máy cùng hiện tượng thực tế để kỹ sư có cơ sở đánh giá.
