Biến tần báo lỗi UV là tình trạng thiết bị phát hiện điện áp cấp vào hoặc điện áp DC bus thấp hơn ngưỡng vận hành cho phép. Lỗi này có thể xuất hiện ngay khi đóng nguồn, lúc motor bắt đầu tăng tốc, khi tải thay đổi hoặc sau một thời gian máy vận hành. Nếu chỉ reset để chạy lại mà chưa kiểm tra nguyên nhân, biến tần có thể tiếp tục dừng máy, gây gián đoạn dây chuyền hoặc làm khó xác định lỗi gốc.
Với lỗi undervoltage biến tần, kỹ thuật bảo trì nên ưu tiên kiểm tra nguồn đầu vào, tình trạng pha, thiết bị bảo vệ, đầu nối, điện áp DC bus và tụ lọc trước khi nghi ngờ bo công suất. Bài viết dưới đây tổng hợp cách nhận biết, quy trình kiểm tra an toàn và các tình huống nên gửi thiết bị cho đơn vị kỹ thuật để đo kiểm chuyên sâu.
Tóm tắt nhanh: Lỗi UV thường không chỉ là “điện yếu”. Nguyên nhân có thể nằm ở nguồn ba pha, contactor, cầu chì, terminal, bộ chỉnh lưu, tụ DC bus, board nguồn hoặc mạch đo điện áp. Không nên thao tác sâu trong vùng DC bus khi chưa cô lập nguồn, chờ xả điện và không có đầy đủ thiết bị đo phù hợp.
Lỗi UV biến tần là gì? Có nên reset để chạy lại không?
Lỗi UV biến tần là mã cảnh báo hoặc mã dừng liên quan đến tình trạng điện áp thấp. Tùy hãng và model, tên hiển thị có thể là UV, undervoltage, DC bus low, low voltage hoặc mã lỗi riêng trong tài liệu kỹ thuật. Điểm chung là biến tần nhận thấy điện áp không đủ ổn định để vận hành an toàn.
Có thể reset một lần sau khi đã ghi nhận mã lỗi, thời điểm lỗi và trạng thái tải để xác nhận hiện tượng. Tuy nhiên, không nên xem reset là cách xử lý chính. Nếu lỗi lặp lại, đặc biệt vào thời điểm đóng tải hoặc tăng tốc motor, cần dừng máy theo quy trình an toàn và kiểm tra nguyên nhân nguồn cấp trước khi tiếp tục vận hành.
Trong trường hợp thiết bị có thêm dấu hiệu như màn hình chập chờn, contactor đóng không dứt khoát, tủ điện nóng bất thường, mùi khét, tụ phồng hoặc lỗi xuất hiện sau khi mất điện lưới, việc kiểm tra nên được thực hiện bởi nhân sự có chuyên môn điện công nghiệp.
Các nguyên nhân biến tần báo lỗi UV thấp áp thường gặp
Để xử lý đúng biến tần báo thấp áp, cần tách nguyên nhân thành hai nhóm: nguồn cấp bên ngoài và lỗi bên trong thiết bị. Kiểm tra theo thứ tự này giúp tránh tháo biến tần quá sớm trong khi lỗi thực tế nằm ở tủ điện, dây nguồn hoặc mạng điện nhà máy.
Nguồn điện đầu vào thấp hoặc dao động
Khi điện áp lưới giảm vào giờ cao điểm, máy phát chưa ổn định, tải lớn cùng khởi động hoặc nguồn cấp đi qua tuyến dây dài, biến tần có thể nhận điện áp đầu vào thấp hơn yêu cầu. Lỗi thường rõ hơn khi motor tăng tốc, kéo tải nặng hoặc chạy đồng thời với các thiết bị công suất lớn.
Mất pha, lệch pha hoặc tiếp điểm nguồn kém
Dây đầu vào lỏng, terminal oxy hóa, contactor mòn tiếp điểm, cầu chì suy giảm hoặc MCB đóng cắt không ổn định đều có thể làm sụt áp cục bộ. Đây cũng là nguyên nhân khiến lỗi chỉ xuất hiện khi máy rung, khi tủ nóng lên hoặc khi có tải lớn đi qua mạch nguồn.
Điện áp DC bus thấp
DC bus là phần điện áp một chiều sau giai đoạn chỉnh lưu của biến tần. Nếu điện áp đầu vào không ổn định, cầu diode có vấn đề, tụ lọc suy giảm hoặc mạch đo điện áp hoạt động sai, biến tần có thể phát hiện lỗi DC bus thấp và ngừng vận hành để bảo vệ mạch công suất.

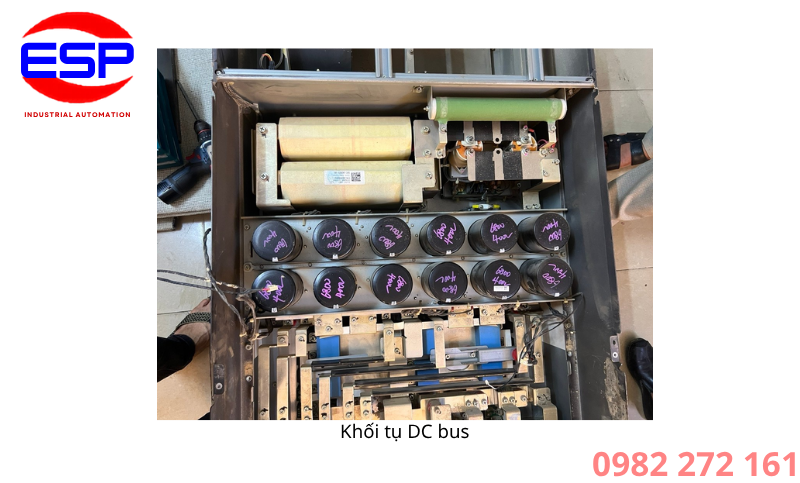

Tụ lọc DC xuống cấp
Tụ lọc trong biến tần làm nhiệm vụ ổn định nguồn DC bus. Khi tụ lão hóa, khô điện môi, suy giảm dung lượng hoặc tăng nội trở, điện áp DC có thể tụt mạnh vào thời điểm biến tần cấp tải cho motor. Dấu hiệu có thể gồm lỗi UV lặp lại, thiết bị khởi động khó, tiếng relay bất thường hoặc lỗi xuất hiện sau thời gian máy ngừng hoạt động dài ngày.
Cầu diode, board nguồn hoặc mạch đo áp gặp sự cố
Nếu nguồn đầu vào đã ổn định nhưng biến tần vẫn báo UV, kỹ thuật viên cần đánh giá bộ chỉnh lưu, board nguồn phụ, mạch hồi tiếp điện áp và các linh kiện liên quan. Đây là phần cần thiết bị đo, sơ đồ kỹ thuật và kinh nghiệm sửa chữa bo mạch; không nên thay linh kiện theo phỏng đoán.
| Nhóm nguyên nhân | Dấu hiệu thường gặp | Hướng kiểm tra ưu tiên |
|---|---|---|
| Nguồn lưới yếu hoặc dao động | Lỗi xuất hiện theo giờ vận hành, khi nhiều tải lớn cùng chạy. | Đo điện áp đầu vào tại thời điểm lỗi hoặc khi motor tăng tải. |
| Mất pha, lệch pha, dây nguồn lỏng | Contactor nóng, đầu cos đổi màu, lỗi chập chờn khi rung máy. | Kiểm tra terminal, cầu chì, MCB, contactor và dây cấp nguồn. |
| DC bus thấp | Lỗi UV dù nguồn ngoài không có dấu hiệu bất thường. | Đo theo tài liệu hãng, chỉ thực hiện bởi nhân sự có chuyên môn. |
| Tụ lọc DC suy giảm | Lỗi xuất hiện khi tăng tốc, chạy tải hoặc sau thời gian dùng lâu. | Kiểm tra ngoại quan, đo đánh giá tụ và mạch liên quan tại xưởng. |
| Board nguồn hoặc mạch đo áp lỗi | Mã UV lặp lại không theo quy luật, có thể kèm lỗi khởi động. | Đo kiểm bo nguồn, mạch hồi tiếp và linh kiện công suất. |
Với các biến tần đang vận hành dây chuyền quan trọng, nên lưu lại mã lỗi, ảnh tem máy, công suất, loại nguồn đầu vào, thời điểm phát sinh và tình trạng tải. Những thông tin này giúp việc đánh giá nguyên nhân nhanh hơn khi liên hệ dịch vụ sửa chữa biến tần servo.
Quy trình kiểm tra biến tần báo lỗi UV an toàn
Quy trình dưới đây phù hợp để định hướng kiểm tra ban đầu tại nhà máy. Các bước đo sâu liên quan DC bus, tụ điện và bo công suất chỉ nên thực hiện khi người phụ trách có trình độ chuyên môn, dụng cụ bảo hộ và thiết bị đo phù hợp.
- Ghi nhận mã lỗi và thời điểm xảy ra: xác định lỗi xuất hiện khi đóng nguồn, tăng tốc, chạy tải hay dừng máy.
- Cô lập nguồn theo quy trình an toàn: ngắt nguồn, treo cảnh báo nếu cần và chờ đủ thời gian xả điện theo hướng dẫn thiết bị.
- Kiểm tra nguồn đầu vào: đánh giá tình trạng điện áp, pha cấp, dây nguồn và dấu hiệu sụt áp khi tải thay đổi.
- Kiểm tra thiết bị bảo vệ và tiếp điểm: xem xét MCB, MCCB, cầu chì, contactor, terminal, đầu cos và điểm đấu nối có dấu hiệu nhiệt hoặc oxy hóa.
- Kiểm tra DC bus theo tài liệu hãng: chỉ thực hiện phép đo khi bảo đảm an toàn điện và hiểu rõ cấu trúc biến tần.
- Quan sát tụ lọc, cầu diode và board nguồn: ghi nhận tụ phồng, rò rỉ, dấu cháy, bụi bẩn, ẩm hoặc linh kiện có dấu hiệu bất thường.
- Đánh giá kết quả và chạy thử có kiểm soát: sau khi xử lý nguyên nhân ngoài, theo dõi lại lỗi khi không tải và có tải phù hợp.
Phân biệt lỗi UV và lỗi OV trên biến tần
UV và OV đều liên quan điện áp nhưng nguyên nhân và hướng kiểm tra khác nhau. Phân biệt đúng giúp kỹ thuật bảo trì không kiểm tra sai khu vực hoặc điều chỉnh thông số không phù hợp.
| Tiêu chí | Lỗi UV – thấp áp | Lỗi OV – quá áp |
|---|---|---|
| Bản chất | Điện áp đầu vào hoặc DC bus thấp hơn ngưỡng bảo vệ. | Điện áp DC bus tăng cao hơn ngưỡng bảo vệ. |
| Thời điểm hay gặp | Đóng nguồn, tăng tốc, tải lớn, sụt áp lưới. | Giảm tốc nhanh, tải quán tính lớn, hãm tái sinh. |
| Hướng kiểm tra | Nguồn vào, pha, tiếp điểm, DC bus, tụ lọc, board nguồn. | Thời gian giảm tốc, điện trở xả, tải hồi năng lượng, DC bus. |
| Nội dung liên quan | Ưu tiên đánh giá nguồn cấp và phần chỉnh lưu. | Tham khảo thêm hướng dẫn nhận biết lỗi OV biến tần. |
Lưu ý: cùng một mã UV hoặc OV có thể có cách hiển thị khác nhau theo từng hãng. Vì vậy, sau khi xác định nhóm lỗi chung, nên đối chiếu thêm manual theo đúng model biến tần. Với các model chuyên dụng, việc kiểm tra thông số và bo nguồn nên có sự hỗ trợ từ kỹ thuật viên am hiểu thiết bị.
Các tình huống biến tần báo lỗi UV thường gặp tại nhà máy
Không phải lỗi UV nào cũng xuất hiện giống nhau. Cách lỗi phát sinh là dữ liệu quan trọng để khoanh vùng nhanh hơn giữa nguồn điện, tải vận hành và phần mạch bên trong biến tần.
Lỗi UV xuất hiện ngay khi bật nguồn
Tình huống này thường cần ưu tiên kiểm tra nguồn cấp, cầu chì, aptomat, contactor, pha đầu vào và board nguồn. Nếu biến tần không lên màn hình hoặc nguồn chập chờn, có thể tham khảo thêm bài biến tần không lên nguồn trước khi quyết định tháo thiết bị.
Lỗi UV xuất hiện khi motor tăng tốc hoặc mang tải
Nếu biến tần chỉ báo UV khi motor bắt đầu kéo tải, cần kiểm tra hiện tượng sụt áp ở đầu vào, khả năng cấp nguồn của tủ điện và chất lượng tiếp điểm. Trường hợp motor hoặc máy móc làm tải tăng bất thường cũng cần đánh giá song song vì dòng lớn có thể làm bộc lộ điểm yếu của hệ thống cấp nguồn.
Lỗi UV xuất hiện ngẫu nhiên trong ca sản xuất
Lỗi chập chờn thường liên quan terminal lỏng, tiếp điểm contactor suy giảm, nguồn lưới dao động hoặc mạch đo áp không ổn định. Nên kiểm tra tại thời điểm thiết bị đang có tải, thay vì chỉ đo điện áp lúc máy nghỉ. Nếu lỗi có kèm quá dòng khi máy cố khởi động lại, có thể xem thêm bài biến tần báo lỗi OC để loại trừ tình trạng tải hoặc công suất bất thường.
Lỗi UV phát sinh từ tủ điện điều khiển
Trong một số hệ thống, biến tần được cấp nguồn hoặc điều khiển thông qua tủ điện có relay, contactor, interlock, PLC và các thiết bị bảo vệ. Nếu nguồn cấp bị ngắt quãng theo lệnh điều khiển, cần đánh giá cả cấu hình và tình trạng tủ. Các hệ thống tích hợp nhiều thiết bị có thể tham khảo thêm nhóm tủ điều khiển PLC để xác định phần điều khiển liên quan.
Khi nào nên gửi biến tần báo lỗi UV đến kỹ thuật viên?
Sau khi đã loại trừ nguồn lưới, dây cấp, pha đầu vào và thiết bị bảo vệ, biến tần vẫn báo UV thì nên dừng tự xử lý sâu. Việc tháo biến tần hoặc đo trực tiếp DC bus không đúng quy trình có thể gây nguy hiểm và làm phát sinh thêm lỗi bo mạch.
- Lỗi UV lặp lại dù nguồn đầu vào đã được kiểm tra ổn định.
- Thiết bị báo lỗi ngay sau khi đóng nguồn hoặc không thể chạy thử không tải.
- Quan sát thấy tụ phồng, rò rỉ, cháy sém, bo mạch ẩm hoặc có mùi khét.
- Biến tần báo UV kèm lỗi khác như quá dòng, mất pha, lỗi nguồn hoặc lỗi truyền thông.
- Máy thuộc dây chuyền quan trọng, cần hạn chế thời gian dừng máy và cần đánh giá nguyên nhân chính xác.
Khi liên hệ, doanh nghiệp nên gửi ảnh tem máy, mã lỗi hiển thị, công suất, điện áp đầu vào, loại tải, thời điểm phát sinh lỗi và ảnh tủ điện nếu có. Với nhu cầu hỗ trợ tại khu vực TP.HCM và khu công nghiệp lân cận, có thể tham khảo thêm trang sửa biến tần tại TP.HCM để lựa chọn hướng kiểm tra phù hợp.
FAQ về biến tần báo lỗi UV
Biến tần báo lỗi UV có nguy hiểm không?
Lỗi UV là cơ chế bảo vệ cho thấy điện áp vận hành không đủ ổn định. Bản thân mã lỗi không phải lúc nào cũng đồng nghĩa biến tần hỏng nặng, nhưng tiếp tục chạy khi nguồn cấp bất thường có thể gây dừng máy lặp lại, ảnh hưởng thiết bị và làm khó xác định nguyên nhân gốc.
Có thể reset biến tần báo UV để chạy tạm không?
Có thể reset một lần để xác nhận lỗi sau khi ghi nhận tình trạng vận hành. Tuy nhiên, không nên reset liên tục. Nếu lỗi lặp lại, cần kiểm tra nguồn đầu vào, tiếp điểm, DC bus và tụ lọc trước khi đưa máy trở lại vận hành bình thường.
Lỗi UV có phải do tụ biến tần hỏng không?
Tụ lọc DC là một trong các nguyên nhân có thể gây lỗi UV, nhất là khi thiết bị đã vận hành lâu hoặc lỗi xuất hiện khi tăng tốc, kéo tải. Tuy vậy, cần loại trừ nguồn lưới, pha đầu vào, terminal, contactor và mạch chỉnh lưu trước khi kết luận tụ hỏng.
Biến tần báo UV khi chạy tải nhưng không lỗi khi không tải là do đâu?
Tình huống này thường liên quan sụt áp khi tải tăng, tiếp điểm cấp nguồn yếu, dây dẫn không phù hợp, nguồn lưới dao động hoặc tụ DC bus suy giảm. Nên đánh giá điện áp và trạng thái mạch nguồn tại thời điểm motor tăng tốc hoặc kéo tải thực tế.
Lỗi UV và lỗi mất pha có giống nhau không?
Không hoàn toàn giống nhau. Mất pha là một nguyên nhân có thể làm điện áp đầu vào không ổn định và dẫn đến lỗi UV ở một số trường hợp. Tuy nhiên, UV cũng có thể do nguồn lưới thấp, contactor kém, DC bus thấp, tụ lọc suy giảm hoặc lỗi mạch đo áp bên trong thiết bị.
Kết luận
Biến tần báo lỗi UV cần được kiểm tra theo hướng từ nguồn cấp bên ngoài đến DC bus và bo mạch bên trong. Việc ghi nhận đúng thời điểm lỗi, đánh giá nguồn đầu vào, pha cấp, thiết bị bảo vệ, terminal và tụ lọc sẽ giúp kỹ thuật bảo trì rút ngắn thời gian khoanh vùng. Khi lỗi lặp lại hoặc có dấu hiệu bất thường trên bo nguồn, nên dừng tự xử lý sâu và liên hệ kỹ thuật để đo kiểm an toàn.
