Biến Tần Không Lên Nguồn: Nguyên Nhân Và Cách Kiểm Tra Trước Khi Gửi Sửa

Biến tần không lên nguồn là sự cố nghiêm trọng khi toàn bộ hệ thống hiển thị (màn hình Keypad) bị tối đen, hệ thống đèn LED chỉ báo tắt hoàn toàn, quạt tản nhiệt không hoạt động và thiết bị không có bất kỳ phản hồi nào dù hệ thống điện tổng đã cấp vào. Lỗi này có thể bắt nguồn từ các yếu tố ngoại vi như nguồn cấp, MCCB, cầu chì, hoặc do các linh kiện bán dẫn nội bộ bị tổn hại như cầu diode chỉnh lưu, hệ thống tụ lọc DC Bus, khối nguồn xung (Switching Power Supply), module công suất IGBT hay các điểm chạm chập trên board điều khiển. Trước khi quyết định hạ máy và gửi về trung tâm dịch vụ, kỹ sư bảo trì tại nhà máy cần thực hiện kiểm tra theo một trình tự chuẩn hóa nhằm loại trừ các nguyên nhân khách quan từ tủ điện hoặc đường dây dẫn.

Bài viết dưới đây được biên soạn bởi đội ngũ kỹ thuật của E.S.P nhằm cung cấp cho bộ phận cơ điện một cẩm nang nhận biết trực quan, khoanh vùng nguyên nhân gốc rễ và thực hiện các bước đo đạc an toàn khi biến tần mất nguồn. Trong các tình huống phát hiện có mùi khét, dấu vết phóng điện nổ cầu chì, vỏ tụ bị phù, board mạch cháy xém hoặc chập module công suất, tuyệt đối không được đóng điện thử nghiệm nhiều lần. Hành vi này có thể dẫn đến hiện tượng phá hủy dây chuyền, gây hư hỏng nặng hơn cho motor và đe dọa an toàn của lưới điện nhà xưởng.

Biến Tần Không Lên Nguồn Là Lỗi Gì?

Hiện tượng biến tần không lên nguồn là trạng thái mất hoàn toàn điện áp điều khiển nội bộ và điện áp hiển thị, mặc dù các terminal ngõ vào vẫn ghi nhận đủ thông số điện áp định mức. Khác biệt hoàn toàn với lỗi biến tần báo lỗi hoặc lỗi không chạy được motor (nhưng màn hình vẫn sáng), sự cố mất nguồn định vị trực tiếp tổn thương tại phân vùng phần cứng: tầng chỉnh lưu, mạch trung gian DC Bus, mạch nguồn xung cấp điện phụ (5V, 12V, 24V) hoặc hư hỏng nghiêm trọng trên CPU điều khiển.

Đối với dây chuyền sản xuất liên tục, lỗi này là một “kịch bản tối tăm” vì nó làm gián đoạn lệnh vận hành (RUN), cắt đứt hoàn toàn luồng giao tiếp mạng (Modbus, Profibus, EtherCAT) với PLC/HMI và không thể xuất mã lỗi (Fault Code) để chẩn đoán từ xa. Việc tiến hành thay thế một thiết bị mới ngay lập tức mà không tìm nguyên nhân gốc rễ đôi khi sẽ phải trả giá bằng việc “đốt” luôn biến tần mới, nếu nguyên nhân thực sự đến từ hiện tượng ngắn mạch motor, rò điện ra vỏ hoặc sụt áp pha nghiêm trọng trong tủ điện.

Đối với các sự cố phần cứng phức tạp liên quan đến bo mạch, doanh nghiệp nên tham khảo dịch vụ sửa chữa biến tần servo chuyên sâu để được kiểm tra linh kiện bằng thiết bị đo chuyên dụng và thử tải động lực sau sửa chữa.

Dấu Hiệu Nhận Biết Biến Tần Mất Nguồn

Tùy thuộc vào mức độ hư hại của linh kiện bên trong, trạng thái biến tần mất nguồn sẽ biểu hiện qua nhiều hình thái lâm sàng khác nhau dưới đây:

• Màn hình kỹ thuật số (Keypad) tối đen hoàn toàn, các đèn trạng thái LED (Charge, Run, Ready) không phát sáng.
• Quạt giải nhiệt đứng yên, không có tiếng rít nhẹ đặc trưng của biến áp xung khi cấp nguồn.
• Vừa bật aptomat đóng nguồn là lập tức nhảy CB tổng, nổ cầu chì động lực hoặc kích hoạt bộ bảo vệ rò dòng (ELCB).
• Xuất hiện tiếng “bụp” kèm theo tia lửa điện phóng ra từ khe thoáng khí của vỏ máy khi vừa nhấn đóng điện.
• Màn hình hiển thị chập chờn, ánh sáng yếu (sụt áp nguồn nuôi), hoặc liên tục tự động khởi động lại (Reset vòng lặp).
• Biến tần mất khả năng phản hồi tín hiệu điều khiển, mất kết nối truyền thông với các thiết bị ngoại vi trong hệ thống.

Cần lưu ý: Nếu màn hình biến tần vẫn hiển thị thông số bình thường nhưng động cơ không quay khi có lệnh, sự cố lúc này thuộc về logic điều khiển, cài đặt tham số hoặc hư hỏng kênh analog/digital đầu vào. Để tránh nhầm lẫn hướng xử lý, bạn có thể tham khảo thêm bài viết chuyên biệt về tình huống biến tần không nhận tín hiệu từ PLC.

Bảng Nguyên Nhân Biến Tần Không Lên Nguồn Và Cách Kiểm Tra

Nguyên lý kiểm tra sự cố biến tần không sáng màn hình luôn dựa trên quy tắc “Từ Ngoài Vào Trong, Từ Thô Đến Tinh”: Khảo sát nguồn cấp, thiết bị bảo vệ ngoại vi trước, sau đó mới đo đạc các điểm nút động lực như chỉnh lưu, DC Bus và khối nguồn điều khiển nội bộ. Qúa trình này yêu cầu kỹ thuật viên tuyệt đối tuân thủ nguyên tắc xả điện tụ lọc.

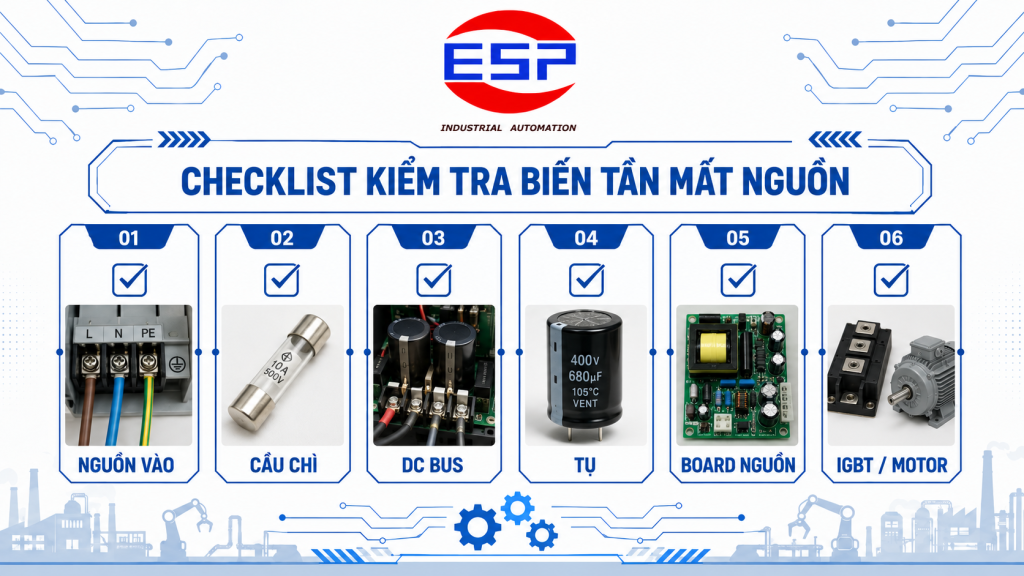

Checklist Kiểm Tra An Toàn Trước Khi Gửi Sửa

Quy trình checklist dưới đây được thiết lập nhằm bảo vệ an toàn tối đa cho kỹ sư vận hành, đồng thời giúp bóc tách chính xác lỗi xuất phát từ hệ thống cơ điện nhà máy hay nội tại thiết bị. Khi thực hiện thao tác kiểm tra sửa biến tần mất nguồn, bắt buộc phải tuân thủ nghiêm ngặt quy trình LOTO (Lockout/Tagout) cách ly nguồn điện.

1. Kiểm Tra Toàn Diện Nguồn Cấp Ngõ Vào

Tiến hành đo điện áp trực tiếp tại các terminal động lực R-S-T của biến tần để xác định xem dòng điện có thực sự đi qua hệ thống cáp dẫn vào máy hay không. Phải đảm bảo điện áp đo được nằm trong dải dung sai cho phép (+/-10% giá trị định mức). Việc mất một pha do đứt dây ngầm hoặc lệch pha nghiêm trọng sẽ khiến mạch chỉnh lưu không đủ năng lượng nuôi khối nguồn phụ, dẫn đến thiết bị từ chối khởi động.

2. Đánh Giá Trạng Thái Thiết Bị Bảo Vệ Ngoại Vi

Nhiều trường hợp kỹ thuật tháo máy gửi sửa nhưng nguyên nhân thực tế lại nằm ở chiếc cầu chì cắt nhanh (Fast Acting Fuse) lắp trước biến tần đã bị đứt, hoặc má tiếp điểm contactor bị cháy rỗ tạo điện trở tiếp xúc lớn. Hãy đo độ thông mạch của cầu chì khi đã cô lập điện. Nếu phát hiện cầu chì mới lắp lại tiếp tục đứt ngay khi đóng điện, đây là tín hiệu cảnh báo xung đột ngắn mạch trực tiếp phía trong tầng chỉnh lưu.

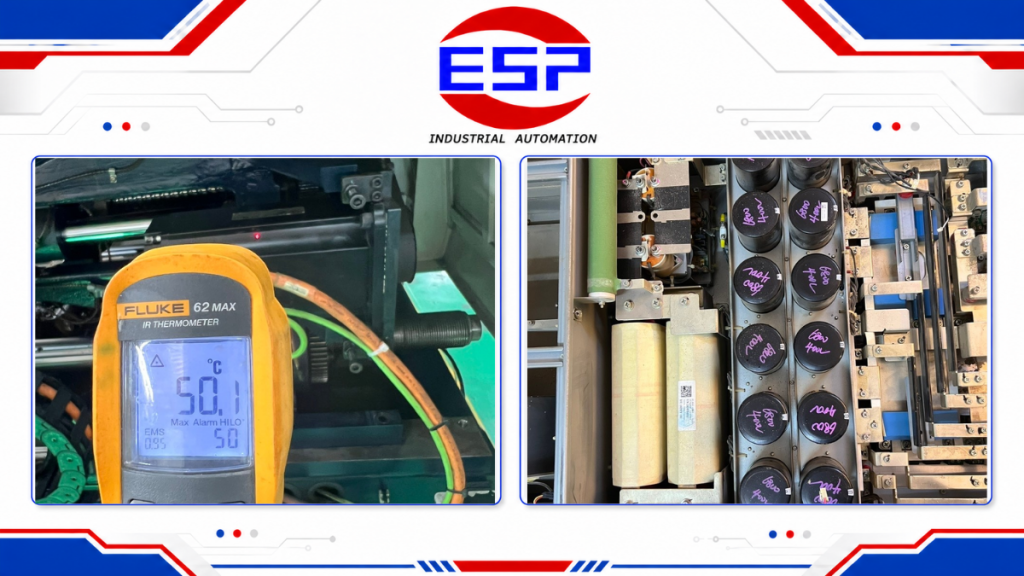

3. Khảo Sát Ngoại Quan: Mùi Khét, Vết Cháy, Tụ Phù

Sử dụng khứu giác và thị giác để quét qua các khe tản nhiệt của máy. Mùi khét đặc trưng của nhựa cháy, lớp keo cách điện bị quá nhiệt, hay các vệt muội than đen bám trên bo mạch là bằng chứng xác thực của một vụ phóng điện nội bộ. Đối với các dòng máy công suất lớn, nắp tụ điện DC Bus bị biến dạng (phồng, biến màu) hoặc rò rỉ hóa chất là dấu hiệu phân vùng khối năng lượng trung gian đã bị phá hủy.

4. Đo Kiểm Điện Áp DC Bus Ở Ngưỡng An Toàn

Thanh cái DC Bus lưu trữ một lượng điện năng rất lớn và có thể phóng điện gây bỏng hoặc nguy hiểm tính mạng ngay cả khi đã ngắt nguồn điện AC. Chỉ những kỹ sư được đào tạo chuyên sâu, trang bị găng tay cách điện mới được phép thực hiện bước này. Sau khi ngắt điện nguồn 15 phút, dùng đồng hồ VOM kiểm tra điện áp tại hai chân P(+) và N(-). Nếu điện áp AC cấp vào đầy đủ nhưng áp DC Bus không hình thành hoặc tụt sâu, hệ thống điện trở sạc mồi (Soft-charge Resistor) hoặc relay/bypass contactor bên trong đã bị đứt hỏng. Bạn có thể tìm hiểu thêm về mạch bảo vệ này qua bài viết biến tần báo lỗi UV thấp áp.

5. Định Danh Thiết Bị: Chụp Tem Nhãn, Ghi Nhận Model

Trước khi đóng gói thiết bị gửi về xưởng sửa chữa của E.S.P, hãy chụp lại rõ nét tem thông số kỹ thuật (Nameplate) chứa mã Model, công suất (kW), dòng điện (A) và dải điện áp đầu vào. Việc cung cấp chi tiết sơ đồ kết nối điều khiển hiện tại, lịch sử vận hành trước khi lỗi và ảnh chụp tủ điện thực tế sẽ giúp các kỹ sư của chúng tôi chuẩn bị sẵn sàng linh kiện thay thế, rút ngắn thời gian xử lý xuống mức tối đa. Đối với doanh nghiệp tại khu vực phía Nam, tham khảo phương án hỗ trợ nhanh thông qua bài viết sửa biến tần tại TPHCM để tối ưu chi phí hậu cần.

Khi Nào Không Nên Tự Cấp Nguồn Lại?

Tâm lý cố gắng cấp nguồn lại nhiều lần để “hy vọng máy tự phục hồi” là sai lầm phổ biến và tai hại nhất trong bảo trì cơ điện. Đối với hệ thống biến tần công nghiệp, cấu trúc linh kiện liên kết tầng rất chặt chẽ. Việc cưỡng ép đóng điện khi mạch nội bộ đang có xung đột phần cứng sẽ tạo nên hiện tượng phá hủy dây chuyền (Cascade Failure) nghiêm trọng.

• Khi aptomat bảo vệ chính nhảy lập tức ngay trong tích tắc đóng nguồn đầu tiên.
• Khi ngửi thấy mùi đặc trưng của lớp cách điện bị cháy, thấy khói bay ra từ vỏ máy hoặc có tiếng phóng tia lửa điện sinh ra bên trong bo mạch.
• Khi hệ thống động cơ (Motor) hoặc tuyến cáp động lực ngõ ra đang nằm trong vùng nghi ngờ bị ngập nước, ẩm mốc hoặc đo điện trở cách điện bằng Megohmmeter cho thấy bị chạm đất (Ground Fault).
• Khi lịch sử vận hành ghi nhận biến tần liên tục báo lỗi quá dòng (Overcurrent), ngắn mạch (Short Circuit) hoặc quá nhiệt trước khi lịm tắt hẳn.
• Môi trường nhà xưởng bị ô nhiễm nặng do bụi kim loại dẫn điện, hơi axit ăn mòn hoặc độ ẩm ngưng tụ cao trong tủ điện.
• Nhà máy không trang bị đầy đủ dụng cụ đo chuẩn kỹ thuật hoặc nhân sự phụ trách chưa được đào tạo chuyên môn sâu về an toàn điện cao áp.

Đặc biệt, đối với các ứng dụng tải nặng, tải quán tính lớn hoặc cơ cấu chuyển động phức tạp như thiết bị nâng hạ hay hệ thống nén khí trục vít, sự cố mất nguồn có thể do tải bị kẹt cơ khí, má phanh điện từ không mở làm động cơ bị om dòng, gián tiếp phá hủy module công suất của biến tần. Đối với nhóm tải đặc thù này, bạn có thể tham khảo chuyên mục sửa chữa biến tần cẩu trục hoặc dịch vụ xử lý cho trạm khí nén tại bài viết sửa chữa biến tần máy nén khí trục vít.

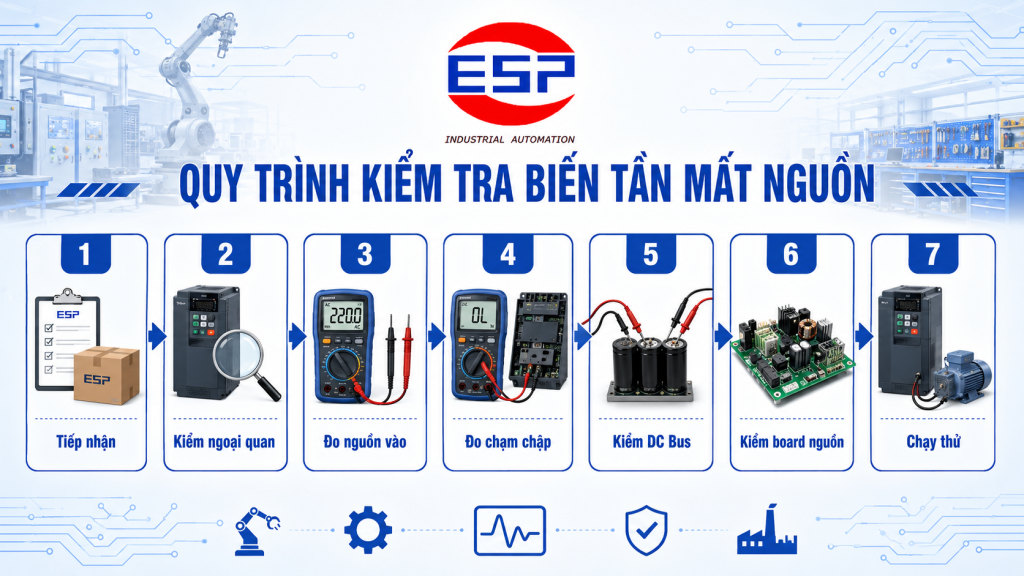

Quy Trình Kiểm Tra Biến Tần Mất Nguồn Tại E.S.P

Tại Trung tâm Kỹ thuật E.S.P, mọi thiết bị gặp sự cố mất nguồn đều phải trải qua quy trình chẩn đoán nghiêm ngặt và khoa học. Chúng tôi áp dụng nguyên tắc đo kiểm an toàn tĩnh trước khi tiến hành cấp nguồn thử nghiệm có kiểm soát.

1. Tiếp nhận và Thu thập Dữ liệu: Ghi nhận mã model chính xác, hãng sản xuất, môi trường làm việc thực tế, mô tả chi tiết từ khách hàng về hiện tượng lỗi và lịch sử vận hành trước sự cố.
2. Khảo sát Ngoại quan Chuyên sâu: Tháo rã vỏ máy dưới điều kiện phòng kỹ thuật tiêu chuẩn, tiến hành vệ sinh sơ bộ để kiểm tra các dấu hiệu nứt vỡ linh kiện, phù tụ, rách mạch in do quá nhiệt hoặc rỉ sét do hóa chất.
3. Đo Đạc Trạng Thái Tĩnh (Đo Nguội): Sử dụng thiết bị đo chính xác để kiểm tra thông số an toàn bán dẫn trên cầu diode chỉnh lưu, module IGBT, kiểm tra ngắn mạch trên thanh cái DC Bus và các đường nguồn phụ.
4. Phân Tích Khối Nguồn Xung (Switching Bo): Cô lập bo mạch nguồn, kiểm tra tình trạng của IC tạo dao động, Mosfet đóng cắt, các cuộn dây của biến áp xung, diode chỉnh lưu ngõ ra bo nguồn phụ và mạch phản hồi Opto/TL431.
5. Phục Hồi Và Thay Thế Linh Kiện Khuyết Tật: Tiến hành thay thế các linh kiện hư hỏng bằng phụ tùng chính hãng, đúng thông số chịu trị số nhiệt độ và điện áp cao. Thực hiện hàn bo bằng máy hàn gia nhiệt hồng ngoại để bảo vệ mạch in.
6. Cấp Nguồn Thử Nghiệm Kiểm Soát: Sử dụng hệ thống nguồn cách ly có bảo vệ quá dòng chặn đầu. Theo dõi chặt chẽ dòng tiêu thụ không tải, đo đạc dạng sóng xung kích và kiểm tra tính ổn định của các cấp điện áp điều khiển nuôi CPU.
7. Thử Nghiệm Chạy Động Lực (Chạy Tải): Tiến hành kết nối động cơ thử nghiệm, kiểm tra quét dòng ở các dải tần số khác nhau, thử tải kéo giả lập để đảm bảo biến tần hoạt động ổn định 100% trước khi bàn giao cho nhà máy.

Mỗi thương hiệu biến tần công nghiệp lớn hiện nay như Delta, Mitsubishi, Siemens, ABB, Danfoss, INVT hay Inovance đều có những triết lý thiết kế mạch bảo vệ và cấu trúc nguồn xung riêng biệt. Nếu nhà máy của bạn đang vận hành hệ sinh thái thiết bị của Delta, có thể xem thêm cẩm nang xử lý lỗi chuyên sâu tại bài viết sửa chữa biến tần Delta.

Lưu Ý Giúp Hạn Chế Lỗi Mất Nguồn Tái Diễn

Xử lý xong một chiếc biến tần bị mất nguồn mới chỉ giải quyết được phần ngọn của vấn đề. Để ngăn ngừa sự cố lặp lại, phá hủy linh kiện vừa thay mới, bộ phận bảo trì nhà máy cần thực hiện đồng bộ các biện pháp phòng ngừa dưới đây:

• Triển khai kế hoạch bảo dưỡng, vệ sinh tủ điện định kỳ bằng cọ mềm và máy hút bụi chuyên dụng. Tuyệt đối không để bụi xi măng, bụi kim loại hoặc độ ẩm bám dày trên bề mặt linh kiện bo mạch.
• Giám sát định kỳ hiệu suất hoạt động của quạt làm mát trên biến tần và hệ thống quạt thông gió của vỏ tủ điện, đảm bảo luồng khí giải nhiệt lưu thông thông suốt.
• Lắp đặt thêm các thiết bị ổn định điện áp, bộ lọc sóng hài hoặc cuộn kháng đầu vào (AC Reactor) nếu lưới điện nhà máy thường xuyên có hiện tượng trồi sụt, xung điện áp lưới do các tải lớn khác đóng cắt gây ra.
• Thực hiện đo kiểm tra định kỳ thông số điện trở cách điện của động cơ và hệ thống cáp động lực, duy trì hệ thống tiếp địa (PE) đạt tiêu chuẩn kỹ thuật an toàn.
• Không lắp đặt thiết bị tại các vị trí bị ảnh hưởng trực tiếp bởi nguồn nhiệt cao, khu vực có nguy cơ bắn tia nước, hóa chất ăn mòn hoặc các bệ máy bị rung lắc cơ học mạnh.
• Tạo thói quen định kỳ sao lưu (Backup) toàn bộ cây tham số (Parameter) của biến tần thông qua keypad hoặc phần mềm chuyên dụng để sẵn sàng nạp lại khi cần thay thế máy tương đương.

FAQ Về Biến Tần Không Lên Nguồn

Biến Tần Không Lên Nguồn Có Phải Luôn Do Hỏng Board Mạch Nội Bộ Không?

Hoàn toàn không. Lỗi mất nguồn hoàn toàn có thể do các yếu tố bên ngoài hệ thống cơ điện tủ điều khiển như đứt dây cáp cấp pha, nổ cầu chì động lực, nhảy Aptomat tổng hoặc má tiếp điểm contactor trung gian bị cháy rỗ không dẫn điện. Bộ phận bảo trì nhà máy cần sử dụng đồng hồ đo áp đầu vào để loại trừ các nguyên nhân ngoại vi trước khi kết luận lỗi do bo mạch phía trong máy.

Biến Tần Không Sáng Màn Hình Nhưng Quạt Vẫn Quay Là Lỗi Gì?

Trường hợp quạt làm mát vẫn chạy bình thường chứng tỏ điện áp trên thanh cái DC Bus và một phần nguồn cấp phụ vẫn tồn tại. Nguyên nhân khiến màn hình không sáng lúc này thường khu trú tại: Lỏng hoặc đứt cáp kết nối từ bo điều khiển lên Keypad, cháy màn hình hiển thị, lỗi chip CPU điều khiển giao tiếp hoặc mất riêng dải nguồn nuôi 5VDC dành cho mạch hiển thị.

Có Nên Thử Cấp Nguồn Lại Nhiều Lần Khi Biến Tần Bị Mất Nguồn?

Bạn chỉ nên đóng điện thử lại duy nhất một lần sau khi đã đo đạc nguội kiểm tra hệ thống dây dẫn bên ngoài hoàn hảo, đồng thời máy không phát ra mùi khét, không có dấu vết muội than phóng điện. Nếu biến tần mất nguồn đi kèm hiện tượng sập CB tổng hoặc nổ cầu chì trước đó, việc cố tình cấp nguồn lại sẽ làm tăng nguy cơ nổ sập nặng nề khối công suất và phá hủy bo điều khiển hoàn toàn.

Sự Cố Biến Tần Mất Nguồn Có Thể Do Động Cơ Gây Ra Không?

Có mối liên hệ rất chặt chẽ. Nếu động cơ bị cuộn dây chạm vỏ, ngắn mạch các cuộn pha với nhau hoặc tuyến cáp ngõ ra bị ẩm ướt rò điện, khi biến tần chạy sẽ sinh dòng ngắn mạch cực đại. Dòng điện này vượt ngưỡng bảo vệ phần mềm sẽ đánh thủng trực tiếp module công suất IGBT, tạo mạch ngắn mạch phá hủy tầng chỉnh lưu và làm sập khối nguồn, khiến máy mất nguồn hoàn toàn.

Cần Cung Cấp Thông Tin Gì Khi Liên Hệ Dịch Vụ Sửa Chữa Biến Tần?

Để kỹ sư có thể chẩn đoán từ xa nhanh chóng, bạn nên gửi ảnh chụp rõ nét tem nhãn thông số máy (model, công suất), mô tả chi tiết diễn tiến sự cố (ví dụ: máy đang chạy thì nổ hay tắt máy qua đêm sáng hôm sau bật không lên), kèm theo ảnh chụp hoặc video quay trạng thái tủ điện hiện tại và thông tin về loại máy/tải đang kéo.

Kết Luận

Xử lý sự cố biến tần không lên nguồn đòi hỏi một tư duy kỹ thuật mạch lạc, cẩn trọng và tuân thủ tuyệt đối các nguyên tắc an toàn điện  nghiệp. Việc vội vàng tháo máy khi chưa kiểm tra nguồn tổng, hoặc ngược lại cố tình ép máy chạy lại khi bo mạch đã tổn thương nghiêm trọng đều mang lại những hệ lụy không đáng có về chi phí và thời gian dừng máy của doanh nghiệp.
