Sửa motor servo LS là nhu cầu thường gặp tại các nhà máy sử dụng hệ thống điều khiển vị trí, băng tải chính xác, máy đóng gói, máy cắt, máy CNC, máy in, máy dệt hoặc dây chuyền tự động hóa. Khi motor servo LS bị lỗi, hệ thống có thể dừng đột ngột, chạy giật, sai vị trí, mất lực kéo, báo lỗi encoder hoặc không nhận tín hiệu từ driver. Với thiết bị servo, việc kiểm tra cần thực hiện đồng thời giữa motor, encoder, thắng từ, dây cáp và driver để tránh thay sai linh kiện hoặc làm lỗi lan rộng.
Tại E.S.P, bài viết này giúp bộ phận kỹ thuật/bảo trì nhận biết nhanh các dấu hiệu hư hỏng, cách đọc model motor LS trên tem máy và quy trình tiếp nhận sửa chữa phù hợp cho từng trường hợp. Nếu thiết bị đang dừng máy, nên ghi lại mã lỗi, chụp hình tem motor – driver, tình trạng tải và gửi cho kỹ thuật để được định hướng kiểm tra trước khi tháo rời.

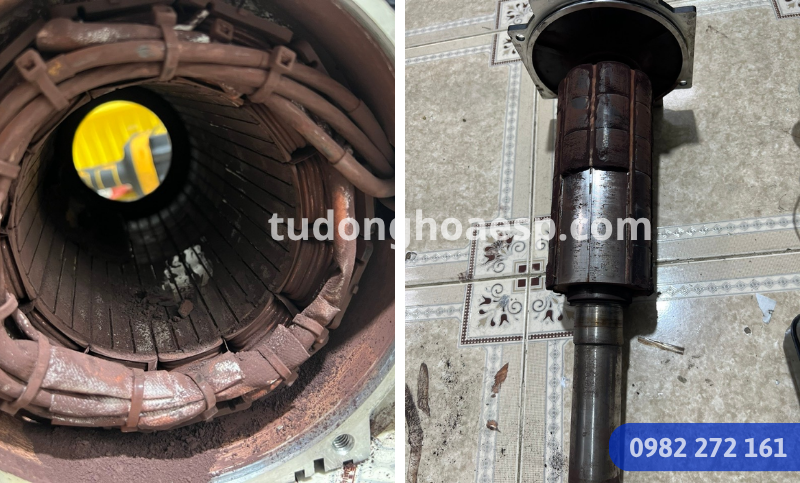

Kỹ thuật viên rã máy để kiểm tra các phần cứng cốt lõi
Khi Nào Cần Sửa Motor Servo LS?
Cần kiểm tra và sửa motor servo LS khi motor có dấu hiệu mất điều khiển, chạy không ổn định, báo lỗi liên quan encoder, quá nhiệt hoặc không còn đáp ứng đúng lệnh từ driver. Các lỗi này không nên chỉ xử lý bằng cách reset alarm vì nguyên nhân có thể nằm ở cuộn dây, encoder, phanh điện từ, bạc đạn, cáp tín hiệu hoặc thông số điều khiển.
- Motor servo LS không quay dù driver đã có lệnh chạy.
- Motor quay giật, rung mạnh, phát tiếng kêu bất thường hoặc mất lực kéo.
- Driver báo lỗi encoder, lỗi quá dòng, quá tải, quá nhiệt hoặc lỗi vị trí.
- Motor nóng nhanh, có mùi khét, vỏ motor đổi màu hoặc dây ra bị cháy sạm.
- Máy chạy sai hành trình, sai điểm dừng, lệch vị trí sau mỗi chu kỳ.
- Motor có thắng từ nhưng không nhả thắng, kẹt trục hoặc không giữ tải khi dừng.
Với hệ servo, lỗi trên motor có thể kéo theo lỗi driver và ngược lại. Vì vậy, trước khi kết luận hư motor, kỹ thuật nên kiểm tra cả cáp encoder, cáp nguồn U/V/W, thông số driver, tải cơ khí và tình trạng nguồn cấp trong tủ điện.
Các Lỗi Motor Servo LS Thường Gặp
Các lỗi của motor servo LS thường không biểu hiện giống motor AC thông thường. Ngoài lỗi cơ khí như bạc đạn, trục, phanh, motor servo còn phụ thuộc nhiều vào encoder phản hồi vị trí và tín hiệu điều khiển từ driver. Bảng dưới đây giúp phân loại nhanh dấu hiệu và hướng kiểm tra ban đầu.
| Dấu hiệu lỗi | Nguyên nhân có thể gặp | Hướng kiểm tra đề xuất |
|---|---|---|
| Motor không quay | Mất nguồn motor, lỗi driver, đứt cuộn dây, thắng từ không nhả | Đo U/V/W, kiểm tra điện trở cuộn dây, kiểm tra phanh và lệnh servo ON |
| Motor chạy giật hoặc rung | Lỗi encoder, sai tham số, lệch cơ khí, bạc đạn rơ, nhiễu tín hiệu | Kiểm tra cáp encoder, độ rơ cơ khí, thông số gain và phản hồi vị trí |
| Motor báo quá nhiệt | Tải nặng, kẹt cơ khí, tản nhiệt kém, cuộn dây xuống cách điện | Kiểm tra tải, đo cách điện, kiểm tra chu kỳ vận hành và môi trường lắp đặt |
| Sai vị trí, lệch điểm dừng | Encoder lỗi, coupling trượt, tham số chưa đúng, tín hiệu điều khiển nhiễu | Kiểm tra encoder, cơ cấu truyền động, dây tín hiệu và chương trình điều khiển |
| Có mùi khét hoặc chạm vỏ | Cháy cuộn dây, chạm pha, ẩm motor, bụi kim loại lọt vào motor | Ngắt nguồn, không cấp điện thử lại, đo cách điện và gửi kiểm tra chuyên sâu |
Vì Sao Phải Kiểm Tra Đúng Model Motor LS?
Với servo, model motor LS là thông tin quan trọng để xác định công suất, tốc độ định mức, loại encoder, có thắng từ hay không, điện áp sử dụng và khả năng tương thích với driver. Nếu đọc sai model hoặc chỉ báo “motor LS bị lỗi” chung chung, quá trình kiểm tra có thể mất thời gian và khó xác định đúng linh kiện thay thế.
Khi gửi yêu cầu sửa servo LS, khách hàng nên chụp rõ tem trên motor và driver. Trường hợp tem mờ, cần cung cấp thêm hình đầu cốt dây, jack encoder, công suất máy, ứng dụng tải và mã lỗi hiển thị trên driver. Những thông tin này giúp kỹ thuật phân biệt lỗi nằm ở motor servo LS, cáp encoder, driver, nguồn cấp hay phần cơ khí của máy.
- Model motor LS: đọc trên tem motor, ưu tiên chụp rõ toàn bộ mã.
- Model driver servo LS: đọc trên tem driver hoặc màn hình cài đặt.
- Mã lỗi/alarm: ghi lại chính xác ký hiệu đang hiển thị.
- Ứng dụng tải: máy đóng gói, máy cắt, trục vít, bàn xoay, băng tải, CNC…
- Hiện tượng trước khi lỗi: nóng, rung, mất lực, chập chờn, dừng đột ngột.
Quy Trình Sửa Motor Servo LS Tại E.S.P
Quy trình sửa motor servo LS cần đi từ tiếp nhận thông tin, kiểm tra ngoại quan, đo điện, kiểm tra encoder đến đánh giá tương thích với driver. E.S.P định hướng xử lý theo lỗi thực tế thay vì thay linh kiện cảm tính, giúp giảm rủi ro sửa sai nguyên nhân hoặc làm gián đoạn dây chuyền lâu hơn.

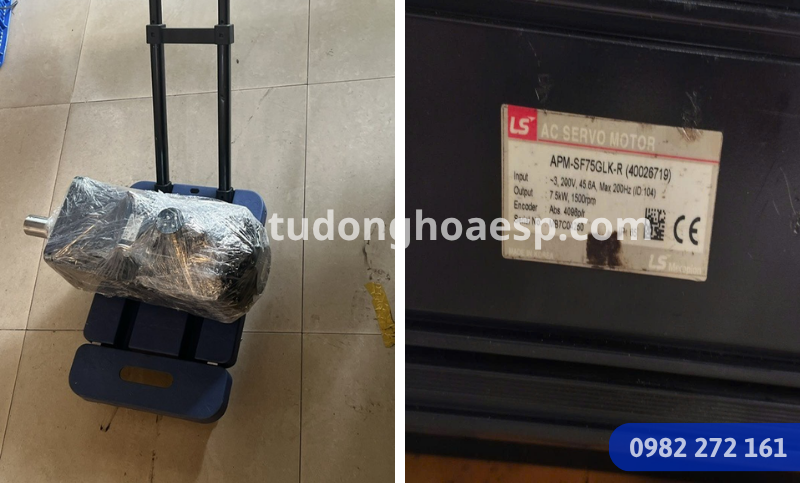

Quy trình kiểm tra motor, encoder, thắng từ và driver giúp xác định đúng nguyên nhân lỗi.
Bước 1: Tiếp nhận model, mã lỗi và hiện tượng máy
Kỹ thuật cần ghi nhận đầy đủ model motor LS, model driver, mã alarm, công suất, ứng dụng tải và thời điểm phát sinh lỗi. Đây là dữ liệu đầu vào quan trọng để xác định hướng đo kiểm, tránh tháo motor khi lỗi thật sự nằm ở driver hoặc cáp tín hiệu.
Bước 2: Kiểm tra ngoại quan motor và dây kết nối
Kiểm tra vỏ motor, trục, jack nguồn, jack encoder, cáp tín hiệu, dấu cháy, dấu ẩm, bụi kim loại hoặc va đập cơ khí. Với motor lắp trong môi trường nhiều dầu, bụi hoặc rung, lỗi có thể đến từ tiếp xúc kém tại đầu cắm hoặc dây encoder bị gãy ngầm.
Bước 3: Đo cuộn dây, cách điện và tình trạng chạm vỏ
Kỹ thuật đo điện trở các pha, kiểm tra mất cân bằng cuộn dây, đo cách điện và đánh giá nguy cơ chạm vỏ. Nếu motor có mùi khét, nghi cháy cuộn hoặc đã ngấm ẩm, không nên cấp điện thử nhiều lần vì có thể làm hư driver servo LS.
Bước 4: Kiểm tra encoder và tín hiệu phản hồi
Encoder là bộ phận quan trọng của servo. Khi encoder lỗi, motor có thể rung, chạy sai vị trí, báo lỗi phản hồi hoặc không thể servo ON. Với trường hợp sửa encoder servo LS, cần kiểm tra cả nguồn encoder, cáp tín hiệu, jack cắm và khả năng đọc phản hồi trên driver.
Bước 5: Kiểm tra thắng từ, bạc đạn và phần cơ khí
Nếu motor có phanh điện từ, cần kiểm tra cuộn phanh, nguồn phanh và khả năng nhả phanh. Bạc đạn kẹt, coupling lệch, hộp số hỏng hoặc tải cơ khí quá nặng cũng có thể làm motor báo quá tải, quá nhiệt hoặc chạy giật dù phần điện chưa hỏng.
Bước 6: Đánh giá driver servo LS và chạy thử sau sửa
Sau khi xử lý motor, cần kiểm tra lại driver servo LS, tham số, dây U/V/W, cáp encoder và điều kiện tải. Nếu chỉ sửa motor nhưng không kiểm tra driver, lỗi có thể tái diễn khi lắp lại dây chuyền. Trường hợp cần chạy thử tải thực tế, kỹ thuật sẽ cần thêm thông tin về máy và điều kiện vận hành. [CẦN BỔ SUNG THÔNG TIN nếu khách hàng yêu cầu cam kết thời gian sửa hoặc bảo hành cụ thể]
Checklist Thông Tin Cần Gửi Trước Khi Sửa Motor Servo LS
Để rút ngắn thời gian chẩn đoán, khách hàng nên chuẩn bị hình ảnh và thông tin trước khi gửi thiết bị. Checklist dưới đây phù hợp cho bộ phận bảo trì, kỹ thuật nhà máy hoặc đơn vị cơ điện đang cần xử lý nhanh lỗi servo LS.
| Thông tin cần gửi | Mục đích kiểm tra |
|---|---|
| Hình tem motor và model driver | Xác định đúng dòng thiết bị, công suất, điện áp, encoder và khả năng tương thích |
| Mã lỗi/alarm trên driver | Khoanh vùng lỗi motor, encoder, quá tải, quá dòng hoặc lỗi thông số |
| Video hiện tượng máy | Nhận diện rung, giật, lệch vị trí, mất lực hoặc lỗi cơ khí đi kèm |
| Ứng dụng tải và môi trường lắp đặt | Đánh giá nguy cơ quá tải, bụi, dầu, nhiệt, rung hoặc nhiễu tín hiệu |
Khi Nào Nên Sửa Motor, Khi Nào Nên Kiểm Tra Cả Driver?
Không phải mọi trường hợp servo LS báo lỗi đều do motor. Nhiều lỗi phát sinh từ driver, nguồn cấp, cáp encoder, tham số hoặc cơ cấu truyền động. Vì vậy, khi servo LS báo lỗi, nên đánh giá theo hiện tượng tổng thể thay vì chỉ gửi riêng motor.
| Trường hợp | Nên ưu tiên kiểm tra | Ghi chú kỹ thuật |
|---|---|---|
| Motor nóng, có mùi khét, chạm vỏ | Motor, cuộn dây, cách điện | Không nên cấp điện thử lại nhiều lần |
| Báo lỗi encoder hoặc sai vị trí | Encoder, cáp encoder, driver | Cần kiểm tra phản hồi tín hiệu và tham số |
| Driver không lên nguồn | Driver servo LS | Motor có thể không hư, cần kiểm tra nguồn/board driver |
| Motor rung khi chạy, máy kẹt tải | Motor, cơ khí, tuning, driver | Cần loại trừ lỗi cơ khí trước khi kết luận lỗi điện |
Nếu nhà máy đang dùng nhiều thiết bị truyền động, có thể tham khảo thêm dịch vụ sửa chữa biến tần servo để gom nhóm kiểm tra biến tần, servo, driver, motor và thiết bị điều khiển liên quan. Với các dòng servo khác, E.S.P cũng có thể xây cụm nội dung liên quan như sửa chữa driver servo Delta ASDA-B hoặc sửa servo Yaskawa báo lỗi nhằm hỗ trợ kỹ thuật so sánh hiện tượng theo hãng.
Lưu Ý An Toàn Khi Kiểm Tra Servo LS Trong Nhà Máy
Servo là thiết bị công suất có nguy cơ điện giật, cháy nổ linh kiện hoặc chuyển động bất ngờ nếu thao tác sai. Trước khi tháo motor, driver hoặc cáp encoder, cần ngắt nguồn, chờ xả điện, kiểm tra điện áp còn dư và đảm bảo máy ở trạng thái an toàn. Không đấu trực tiếp nguồn lưới vào dây U/V/W của motor servo và không tháo jack encoder khi hệ thống còn đang cấp nguồn.
Trường hợp bộ phận bảo trì không có thiết bị đo chuyên dụng, không chắc mã lỗi hoặc nghi ngờ motor đã chạm vỏ, nên liên hệ kỹ thuật để được hướng dẫn trước khi cấp điện lại. Việc reset lỗi liên tục có thể khiến driver, module công suất hoặc cuộn dây motor hỏng nặng hơn.
FAQ Về Sửa Motor Servo LS
Sửa motor servo LS cần gửi motor hay gửi cả driver?
Nếu lỗi liên quan encoder, chạy giật, sai vị trí hoặc driver báo alarm không rõ nguyên nhân, nên gửi cả motor, driver và cáp nếu có thể. Điều này giúp kiểm tra đồng bộ, tránh trường hợp sửa motor xong nhưng lỗi vẫn còn do driver hoặc dây tín hiệu.
Model motor LS nằm ở đâu?
Model thường nằm trên tem motor, gần thông tin công suất, tốc độ, điện áp, số serial và thông tin encoder/phanh nếu có. Khi gửi yêu cầu sửa, nên chụp rõ tem motor LS và tem driver để kỹ thuật xác định đúng dòng thiết bị.
Motor servo LS chạy giật có chắc là hư motor không?
Không chắc. Motor chạy giật có thể do encoder, cáp tín hiệu, tuning chưa đúng, lỗi driver, coupling cơ khí lệch hoặc tải bị kẹt. Cần đo kiểm motor và kiểm tra phản hồi driver trước khi kết luận hư motor.
Có nên tự thay encoder servo LS không?
Không nên tự thay nếu không có thiết bị căn chỉnh và không nắm rõ thông số tương thích. Encoder servo liên quan trực tiếp đến phản hồi vị trí, nếu lắp sai hoặc cài sai có thể làm motor rung, báo lỗi hoặc chạy sai hành trình.
Motor servo LS bị nóng có sửa được không?
Có thể kiểm tra và xử lý tùy nguyên nhân. Motor nóng có thể do quá tải, kẹt cơ khí, cuộn dây xuống cách điện, môi trường tản nhiệt kém hoặc thông số điều khiển chưa phù hợp. Cần đo cách điện, kiểm tra tải và đánh giá driver trước khi quyết định hướng sửa.
Kết Luận
Sửa motor servo LS cần kiểm tra đúng model, đúng hiện tượng và đúng mối liên hệ giữa motor – encoder – driver – cơ khí. Với các lỗi như không quay, chạy giật, quá nhiệt, sai vị trí, mất lực hoặc báo lỗi encoder, khách hàng nên gửi hình tem model motor LS, mã lỗi và video hiện tượng để kỹ thuật E.S.P định hướng kiểm tra nhanh hơn. Bài viết này thuộc cụm sửa chữa biến tần servo, hỗ trợ nhà máy xử lý sự cố thiết bị truyền động và giảm thời gian dừng máy.
