7 bước sửa chữa model motor ACOPOS B&R: Lỗi thường gặp, cách kiểm tra và quy trình gửi sửa

Sửa chữa model motor ACOPOS là nhu cầu thường gặp tại các nhà máy đang sử dụng hệ servo B&R cho máy đóng gói, máy in, máy dệt, máy CNC, dây chuyền định vị hoặc các cụm truyền động yêu cầu độ chính xác cao. Khi ACOPOS báo lỗi, motor không chạy, trục rung giật, mất vị trí hoặc máy dừng đột ngột, nguyên nhân có thể đến từ servo drive, motor, encoder, cáp feedback, nguồn cấp, bo công suất hoặc tham số điều khiển trong hệ thống.

Với thiết bị ACOPOS B&R, việc kiểm tra cần thực hiện theo quy trình kỹ thuật vì drive, motor và encoder có liên quan trực tiếp đến dữ liệu nhận dạng, thông số trục và cấu hình máy. Nếu tháo lắp sai, xóa lỗi không đúng cách hoặc thay nhầm module, dây chuyền có thể phát sinh lỗi nặng hơn. E.S.P hỗ trợ kiểm tra, đánh giá và sửa ACOPOS B&R theo hướng ưu tiên xác định đúng nguyên nhân trước khi sửa bo, thay linh kiện hoặc đề xuất phương án thay thế.

Sửa chữa model motor ACOPOS là xử lý những lỗi nào?

Sửa chữa model motor ACOPOS không chỉ là sửa riêng phần motor. Trong thực tế vận hành, cụm ACOPOS thường bao gồm servo drive B&R, motor servo, encoder, cáp động lực, cáp feedback, module giao tiếp và chương trình điều khiển từ PLC/HMI. Vì vậy, khi thiết bị báo lỗi, cần khoanh vùng theo toàn bộ chuỗi truyền động thay vì chỉ nhìn vào một linh kiện.

Phân biệt lỗi motor, lỗi servo drive và lỗi encoder

Lỗi motor thường thể hiện qua tình trạng nóng bất thường, kẹt bạc đạn, cháy cuộn, mất thắng từ hoặc rung mạnh khi tải thay đổi. Lỗi servo drive thường liên quan đến nguồn, DC bus, bo công suất, IGBT, mạch điều khiển hoặc giao tiếp với PLC. Trong khi đó, lỗi encoder và feedback thường làm trục mất vị trí, báo sai tốc độ, không nhận motor hoặc không thể servo ON ổn định.

Với hệ ACOPOS, một lỗi hiển thị trên drive có thể là kết quả của nhiều nguyên nhân khác nhau. Ví dụ motor không quay không có nghĩa motor đã hỏng; thiết bị có thể đang mất tín hiệu cho phép chạy, cáp encoder bị đứt ngầm, nguồn 24VDC không ổn định, lỗi module giao tiếp hoặc tham số bị thay đổi sau khi bảo trì máy.

Vì sao không nên tự tháo ACOPOS khi chưa backup thông số?

ACOPOS thường làm việc trong hệ motion control có nhiều trục đồng bộ. Nếu tự tháo drive, thay motor hoặc đổi cáp khi chưa ghi nhận model, mã lỗi, cấu hình module và tình trạng tham số, kỹ thuật tại xưởng sẽ khó truy vết nguyên nhân ban đầu. Trường hợp lỗi phát sinh từ chương trình PLC hoặc dữ liệu trục, việc chỉ sửa phần cứng có thể không giải quyết dứt điểm vấn đề.

Trước khi gửi thiết bị, nhà máy nên chụp tem drive, tem motor, màn hình lỗi, vị trí lắp đặt, sơ đồ cáp nếu có và mô tả tình trạng máy. Những thông tin này giúp đội kỹ thuật E.S.P đánh giá nhanh thiết bị thuộc nhóm dịch vụ sửa chữa biến tần servo hay cần kiểm tra thêm PLC, HMI, encoder và hệ cơ khí đi kèm.

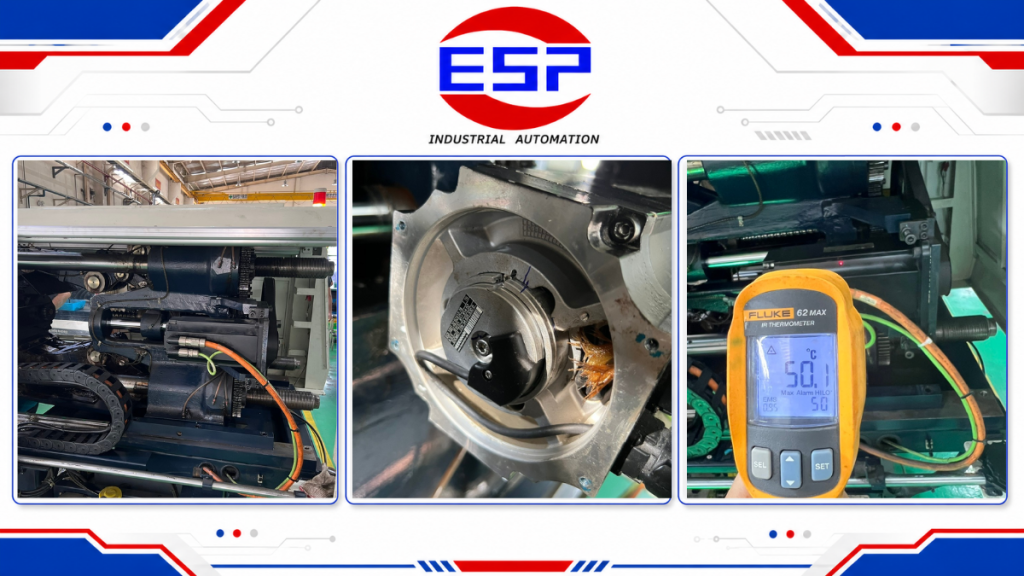

Dấu hiệu model motor ACOPOS cần kiểm tra sớm

Thiết bị ACOPOS nên được kiểm tra sớm khi có dấu hiệu lỗi lặp lại, motor chạy không ổn định hoặc máy dừng bất thường theo chu kỳ. Việc tiếp tục vận hành khi drive đã cảnh báo có thể làm hư bo công suất, cháy IGBT, mất dữ liệu trục hoặc gây dừng dây chuyền lâu hơn.

Nguyên nhân thường gặp khiến ACOPOS B&R không chạy ổn định

Khi tiếp nhận thiết bị cần sửa ACOPOS B&R, kỹ thuật không nên kết luận lỗi chỉ dựa vào biểu hiện bên ngoài. Một drive không lên nguồn có thể do bo nguồn, nhưng cũng có thể do nguồn cấp bên ngoài, cầu chì, lỗi mạch bảo vệ hoặc ẩm bụi gây rò mạch. Một motor không quay có thể do motor, drive, encoder, phanh từ hoặc lệnh điều khiển từ PLC.

Nguồn cấp, DC bus và bo công suất suy giảm

Nhóm lỗi nguồn thường gặp ở drive đã vận hành lâu năm, tủ điện nóng, quạt yếu hoặc môi trường có bụi kim loại, hơi ẩm, dầu. Khi nguồn cấp không ổn định, ACOPOS có thể báo lỗi ngẫu nhiên, tự reset, không ready hoặc chỉ chạy được khi tải nhẹ. Nếu bo công suất hoặc IGBT suy giảm, drive có thể báo quá dòng ngay khi servo ON hoặc khi motor tăng tốc.

Với các lỗi liên quan công suất, nhà máy không nên reset nhiều lần để chạy tiếp. Cách này có thể làm cháy lan linh kiện, hỏng mạch gate, đứt cầu chì hoặc gây lỗi nặng hơn cho motor. Nên ghi nhận điều kiện phát sinh lỗi: chạy không tải hay có tải, lỗi khi tăng tốc hay khi dừng, lỗi xảy ra sau bao lâu kể từ lúc bật máy.

Lỗi encoder, cáp feedback hoặc nhận dạng motor

ACOPOS làm việc với feedback từ encoder để điều khiển vị trí, tốc độ và mô-men. Khi cáp feedback đứt ngầm, jack lỏng, encoder nhiễu hoặc module encoder lỗi, motor có thể rung, hú, giật, chạy sai vị trí hoặc không cho phép servo ON. Một số trường hợp máy chạy được khi nguội nhưng lỗi khi rung động hoặc khi tủ nóng lên.

Bài toán feedback cần được kiểm tra cẩn thận vì đấu sai chân encoder, thay cáp không đúng chuẩn hoặc dùng motor không phù hợp có thể làm drive không nhận dạng đúng. Nếu hệ thống đang gặp lỗi encoder tương tự ở servo hãng khác, bạn có thể tham khảo thêm bài sửa servo Delta báo lỗi AL011 encoder để hiểu cách khoanh vùng lỗi feedback.

Motor quá tải, kẹt cơ khí hoặc sai tham số điều khiển

Không phải mọi lỗi ACOPOS đều nằm trong drive. Trong dây chuyền thực tế, motor servo có thể bị quá tải do bạc đạn kẹt, hộp số nặng, vít me khô dầu, băng tải lệch, phanh từ không nhả hết hoặc cơ cấu truyền động bị kẹt. Khi đó drive báo quá tải hoặc quá dòng là phản ứng bảo vệ, không phải nguyên nhân gốc.

Một số trường hợp sau khi thay cơ khí, đổi tải hoặc thay motor tương đương, tham số điều khiển chưa phù hợp khiến trục rung, hunting hoặc sai vị trí. E.S.P thường khuyến nghị kiểm tra theo chuỗi: nguồn – drive – motor – encoder – cáp – cơ khí – lệnh PLC, sau đó mới quyết định sửa phần cứng hay xử lý cấu hình hệ thống.

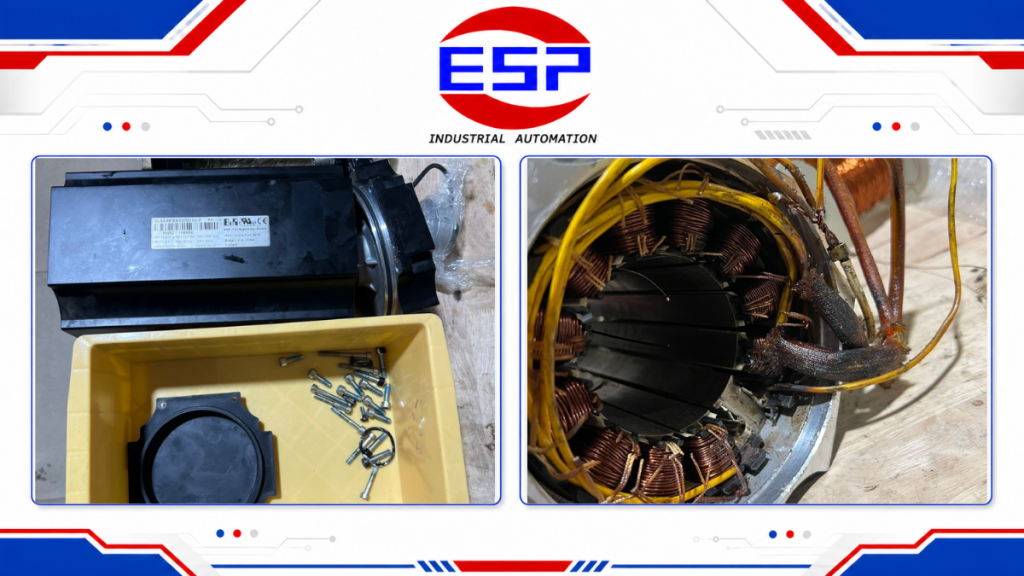

Checklist kiểm tra trước khi gửi ACOPOS đi sửa

Trước khi gửi thiết bị đến xưởng, bộ phận bảo trì nên chuẩn bị thông tin cơ bản để giảm thời gian trao đổi và giúp kỹ thuật đánh giá chính xác hơn. Checklist dưới đây phù hợp cho các trường hợp ACOPOS không chạy, ACOPOS báo lỗi, motor rung hoặc dây chuyền dừng do lỗi servo.

• Chụp rõ tem model của ACOPOS drive, motor servo, encoder và module giao tiếp nếu có.
• Ghi lại mã lỗi, trạng thái đèn báo, thời điểm lỗi xuất hiện và thao tác trước khi lỗi xảy ra.
• Kiểm tra sơ bộ nguồn cấp, cầu chì, CB, dây động lực và nguồn điều khiển trong tủ điện.
• Quan sát cáp motor, cáp feedback, đầu jack, dấu hiệu cháy, oxy hóa, đứt ngầm hoặc lỏng tiếp xúc.
• Ghi nhận máy lỗi khi chạy không tải, có tải, tăng tốc, giảm tốc hay sau một thời gian vận hành.
• Không tự tháo encoder, không đổi dây giữa các trục và không xóa dữ liệu nếu chưa backup.
• Gửi thêm video ngắn quá trình phát sinh lỗi nếu thiết bị vẫn còn lắp trên máy.

Nếu nhà máy đang có nhiều hệ servo khác nhau, nên đánh dấu đúng vị trí trục để tránh nhầm drive/motor khi gửi sửa. Với các hệ thống cần hỗ trợ đồng thời PLC, HMI và servo, E.S.P có thể tư vấn thêm hướng kiểm tra trong nhóm tủ điều khiển PLC để xác định lỗi nằm ở phần điều khiển hay phần truyền động.

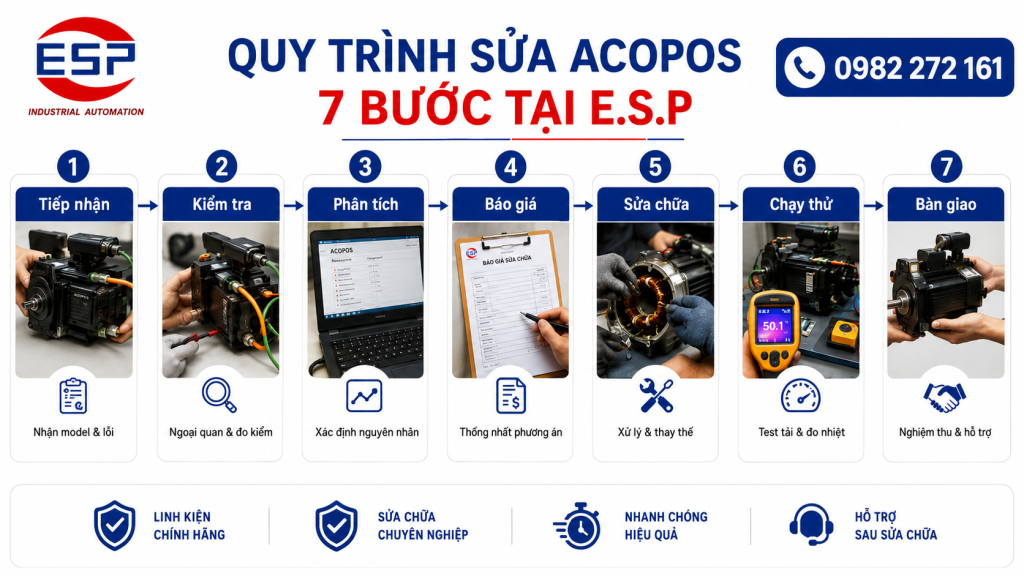

Quy trình sửa chữa model motor ACOPOS tại E.S.P

Quy trình sửa chữa model motor ACOPOS tại E.S.P ưu tiên kiểm tra có hệ thống, không sửa theo cảm tính. Mục tiêu là xác định thiết bị lỗi do phần cứng, phần tín hiệu, encoder, motor, cáp hay điều kiện vận hành, từ đó đưa ra phương án xử lý phù hợp cho nhà máy.

Trong quá trình kiểm tra, nếu phát hiện lỗi không nằm ở drive mà do motor, encoder, cáp hoặc hệ điều khiển, kỹ thuật sẽ phản hồi để nhà máy có hướng xử lý phù hợp. Với các dây chuyền có nhiều trục đồng bộ, có thể cần kiểm tra thêm PLC, HMI hoặc module truyền thông. Trường hợp cần định hướng tổng thể, bài giải pháp tự động hóa nhà máycó thể dùng làm trang hỗ trợ điều hướng cho nhóm cải tiến hệ thống.

Khi nào nên sửa, khi nào nên thay thế ACOPOS?

Không phải thiết bị ACOPOS nào cũng nên sửa bằng mọi giá. Phương án sửa phù hợp khi lỗi nằm ở bo nguồn, linh kiện công suất, quạt, mạch bảo vệ, tiếp điểm, một số lỗi mạch điều khiển hoặc lỗi phát sinh do môi trường vận hành. Tuy nhiên, nếu thiết bị cháy quá nặng, nứt board, mất dữ liệu không thể phục hồi hoặc thiếu linh kiện tương thích, cần cân nhắc thay thế hoặc tìm phương án tương đương.

Với motor servo B&R, quyết định sửa hay thay phụ thuộc vào tình trạng cuộn dây, encoder, phanh, bạc đạn, trục và mức độ khớp với drive hiện tại. Nếu chỉ thay motor nhưng không kiểm tra feedback, thông số và tải cơ khí, dây chuyền có thể vẫn báo lỗi. Vì vậy, E.S.P luôn khuyến nghị kiểm tra theo cụm drive – motor – encoder – cáp – cơ khí trước khi đưa ra kết luận.

Khu vực hỗ trợ và thông tin cần gửi cho kỹ thuật

E.S.P định hướng hỗ trợ nhà máy tại TP.HCM, Củ Chi, Bình Dương, Đồng Nai, Long An, Tây Ninh và các khu công nghiệp lân cận. Với những ca cần xử lý nhanh, khách hàng nên gửi trước model ACOPOS, mã motor, mã lỗi, hình tủ điện, video hiện tượng và nhu cầu kiểm tra tại xưởng hay tư vấn hướng tháo thiết bị.

• Model drive ACOPOS: ví dụ nhóm ACOPOS 1180, 1320, 1640 hoặc mã đầy đủ trên tem.
• Model motor servo B&R, thông tin encoder, phanh motor nếu có.
• Mã lỗi, trạng thái đèn, màn hình HMI hoặc log lỗi từ hệ thống.
• Ứng dụng thực tế: máy đóng gói, máy in, máy dệt, băng tải, trục nâng hạ, CNC hoặc dây chuyền đồng bộ.
• Tình trạng lỗi: mất nguồn, không ready, không servo ON, rung, quá dòng, quá tải, mất vị trí.
• Thông tin thiết bị đã từng sửa, từng thay cáp, thay motor hoặc can thiệp chương trình trước đó.

Nếu nhà máy đang cần kiểm tra thêm các dòng servo khác, có thể tham khảo bài sửa driver Servo Delta ASDA-B hoặc sửa servo Yaskawa báo lỗi để so sánh cách nhận diện lỗi driver, motor và encoder trong hệ truyền động công nghiệp.

FAQ về sửa chữa model motor ACOPOS

ACOPOS không chạy có chắc là hỏng motor không?

Không chắc. ACOPOS không chạy có thể do drive chưa ready, mất tín hiệu servo ON, lỗi encoder, cáp feedback, nguồn cấp, phanh motor không nhả, tham số sai hoặc cơ khí bị kẹt. Cần kiểm tra cả drive, motor, encoder, cáp và lệnh điều khiển trước khi kết luận motor hỏng.

Có nên reset lỗi ACOPOS nhiều lần để chạy tiếp không?

Không nên reset lỗi liên tục khi chưa biết nguyên nhân. Nếu lỗi liên quan quá dòng, quá tải, nguồn DC bus, encoder hoặc bo công suất, việc reset nhiều lần có thể làm hư hỏng lan rộng. Nên ghi nhận mã lỗi, điều kiện phát sinh và gửi kỹ thuật kiểm tra.

Khi gửi ACOPOS đi sửa cần gửi kèm motor không?

Nếu lỗi liên quan rung, giật, mất vị trí, báo feedback, không nhận motor hoặc quá tải không rõ nguyên nhân, nên gửi kèm motor, cáp encoder hoặc ít nhất là hình tem motor và mô tả ứng dụng. Nếu chỉ mất nguồn drive, có thể gửi drive trước để kiểm tra bo nguồn và bo công suất.

E.S.P có sửa ACOPOS 1180, 1320, 1640 không?

E.S.P có thể tiếp nhận kiểm tra các model ACOPOS theo thông tin khách hàng gửi, bao gồm nhóm ACOPOS 1180, 1320, 1640 và các model liên quan. Để đánh giá chính xác, khách hàng nên gửi hình tem model, mã lỗi, tình trạng hoạt động và hình ảnh tủ điện.

Sửa ACOPOS có cần backup thông số không?

Có. Với hệ servo trong dây chuyền, backup hoặc ghi nhận thông số là bước quan trọng nếu điều kiện thiết bị cho phép. Việc này giúp giảm rủi ro mất cấu hình, hỗ trợ khôi phục khi lắp lại máy và tránh nhầm lẫn giữa lỗi phần cứng với lỗi tham số điều khiển.

Kết luận

Sửa chữa model motor ACOPOS cần được thực hiện theo hướng kiểm tra toàn bộ cụm truyền động, không chỉ nhìn vào drive hoặc motor riêng lẻ. Với các lỗi như không ready, không servo ON, báo feedback, rung giật, quá dòng, quá tải hoặc mất vị trí, nhà máy nên ghi nhận đầy đủ model, mã lỗi và tình trạng thực tế trước khi tháo gửi thiết bị.

Nếu cần kiểm tra ACOPOS B&R cho dây chuyền sản xuất, hãy gửi model, mã lỗi và hình ảnh tem thiết bị để kỹ thuật E.S.P tư vấn hướng xử lý phù hợp. Xem thêm vị trí và thông tin liên hệ của ESP để thuận tiện gửi thiết bị hoặc trao đổi trước khi sửa.
