Khi HMI báo timeout, PLC không đọc được trạng thái biến tần hoặc lệnh chạy gửi đi nhưng thiết bị không phản hồi, nguyên nhân chưa chắc nằm ở phần cứng. Phần lớn quá trình khoanh vùng lỗi truyền thông Modbus RS485 PLC HMI biến tần cần bắt đầu từ nguồn cấp, trạng thái thiết bị, địa chỉ slave, baud rate, parity, dây A/B, topology mạng, shield, điện trở kết thúc và vùng thanh ghi đang truy cập.
Cách kiểm tra hiệu quả là giữ nguyên dữ liệu ban đầu, chỉ thay đổi một yếu tố trong mỗi lần thử và cô lập mạng về cấu hình đơn giản nhất. Không nên reset thiết bị, đổi hàng loạt parameter hoặc thay PLC, HMI, biến tần theo phỏng đoán. Những thao tác này có thể làm mất cấu hình đang vận hành và khiến nguyên nhân ban đầu khó xác định hơn.
Tóm tắt nhanh: kiểm tra lần lượt nguồn và trạng thái RUN, đúng giao thức, địa chỉ thiết bị, tốc độ truyền, định dạng khung dữ liệu, chân A/B, chất lượng đầu nối, topology, chống nhiễu, điện trở cuối tuyến và mapping thanh ghi. Nếu một thiết bị giao tiếp được khi đấu riêng nhưng mất kết nối khi ghép vào mạng, cần tập trung vào trùng địa chỉ, nhánh rẽ, tải mạng, điện trở kết thúc hoặc nhiễu.
Lỗi Truyền Thông Modbus RS485 PLC HMI Biến Tần Là Gì?
Lỗi truyền thông Modbus RS485 PLC HMI biến tần là tình trạng các thiết bị không thể gửi, nhận hoặc giải mã dữ liệu đúng theo cấu hình mạng. Hệ thống có thể mất kết nối hoàn toàn, phản hồi chậm, dữ liệu sai, chỉ lỗi một node hoặc hoạt động bình thường ở tốc độ thấp nhưng chập chờn khi dây chuyền chạy tải.
RS485 mô tả lớp truyền tín hiệu điện trên đường dây, còn Modbus RTU quy định cách đóng gói yêu cầu, địa chỉ thiết bị, mã chức năng, dữ liệu và kiểm tra lỗi. Vì vậy, dây A/B đấu đúng chưa đảm bảo giao tiếp thành công nếu PLC, HMI và biến tần đang dùng sai protocol, sai tốc độ truyền hoặc sai vùng thanh ghi.
Trong một hệ thống phổ biến, PLC hoặc HMI đóng vai trò thiết bị chủ/client và biến tần đóng vai trò thiết bị tớ/server. Tuy nhiên, kiến trúc thực tế có thể khác. Trước khi chỉnh parameter, kỹ thuật nên xác định rõ thiết bị nào phát truy vấn, thiết bị nào phản hồi và có bao nhiêu master đang truy cập cùng một cổng.
Bạn có thể xem thêm cách các thiết bị trao đổi lệnh và phản hồi tại bài PLC, HMI, biến tần và servo kết nối với nhau. Với hệ thống đang cải tạo hoặc thiết kế mới, nên rà soát toàn bộ tủ điều khiển PLC thay vì chỉ xử lý riêng cổng RS485.
Dấu Hiệu Thường Gặp Khi Hệ Thống Mất Truyền Thông
Một lỗi mạng có thể biểu hiện khác nhau tại từng thiết bị. HMI có thể báo “communication error”, PLC ghi nhận timeout, trong khi biến tần vẫn chạy bằng keypad. Cần đối chiếu đồng thời trạng thái HMI, PLC, biến tần và đèn TX/RX nếu thiết bị có hỗ trợ.
| Hiện tượng | Nhóm nguyên nhân cần kiểm tra | Hướng khoanh vùng đầu tiên |
|---|---|---|
| HMI không đọc được PLC | Sai cổng COM, protocol, địa chỉ PLC, baud rate, cáp hoặc PLC chưa RUN | Kiểm tra nguồn, trạng thái PLC và cấu hình driver truyền thông trên HMI |
| PLC không kết nối biến tần | Sai slave ID, nguồn lệnh, parameter Modbus, dây A/B hoặc vùng thanh ghi | Đấu thử một PLC với một biến tần và đọc một thanh ghi giám sát cơ bản |
| Dữ liệu lúc có lúc mất | Đầu nối lỏng, nhánh rẽ dài, nhiễu, shield hoặc termination không phù hợp | Kiểm tra tuyến cáp, topology và thử khi motor công suất lớn chưa vận hành |
| Đọc được nhưng giá trị sai | Sai địa chỉ thanh ghi, kiểu dữ liệu, hệ số scale hoặc thứ tự word | Đối chiếu manual đúng model và theo dõi giá trị raw trước khi scale |
| Chỉ một node mất kết nối | Trùng địa chỉ, sai parameter riêng, cáp nhánh hoặc hỏng cổng thiết bị | Tháo node khỏi mạng và thử trực tiếp bằng tuyến cáp ngắn đã xác minh |
10 Điểm Kiểm Tra Lỗi Truyền Thông Modbus RS485 PLC HMI Biến Tần
Checklist dưới đây nên được thực hiện theo thứ tự từ điều kiện nền tảng đến cấu hình chương trình. Trước khi tháo đầu nối hoặc thay đổi dây, cần ngắt nguồn phù hợp, xác nhận an toàn và lưu lại hình ảnh đấu nối ban đầu.
1. Kiểm Tra Nguồn Cấp Và Trạng Thái Hoạt Động
HMI sáng màn hình chưa chứng minh PLC hoặc biến tần đang sẵn sàng truyền thông. Hãy kiểm tra nguồn 24 VDC, trạng thái RUN/STOP của PLC, alarm trên biến tần, nguồn module truyền thông và đèn báo cổng COM. Nguồn bị sụt hoặc nhiễu có thể khiến cổng liên tục khởi động lại dù thiết bị vẫn còn hiển thị.
2. Xác Nhận Đúng Giao Thức Và Vai Trò Thiết Bị
Cùng sử dụng cổng RS485 nhưng thiết bị có thể đang được cấu hình Modbus RTU, Modbus ASCII hoặc một giao thức riêng của hãng. PLC và HMI cũng phải thống nhất thiết bị nào đóng vai trò master/client. Nếu hai thiết bị cùng chờ lệnh hoặc nhiều master cùng truy cập một tuyến không được thiết kế phù hợp, mạng có thể không phản hồi ổn định.
3. Kiểm Tra Địa Chỉ Slave
Mỗi biến tần hoặc node trên cùng tuyến cần có địa chỉ riêng trong phạm vi thiết bị hỗ trợ. Địa chỉ được khai báo trong chương trình PLC hoặc driver HMI phải trùng với parameter trên thiết bị đích. Trùng slave ID thường khiến hai thiết bị cùng phản hồi hoặc toàn mạng hoạt động bất thường.
4. Đối Chiếu Baud Rate
PLC, HMI và biến tần phải dùng cùng tốc độ truyền. Khi không chắc parameter nào đang có hiệu lực, hãy đọc trực tiếp trên thiết bị hoặc phần mềm cấu hình thay vì chỉ dựa vào bản vẽ cũ. Sau khi thay đổi baud rate, một số thiết bị cần khởi động lại cổng hoặc cấp nguồn lại theo hướng dẫn của nhà sản xuất.
5. Kiểm Tra Parity, Data Bit Và Stop Bit
Hai thiết bị có cùng baud rate nhưng khác parity hoặc stop bit vẫn không giải mã được khung dữ liệu. Hãy đối chiếu toàn bộ định dạng truyền gồm tốc độ, số bit dữ liệu, parity và stop bit. Không nên chỉ kiểm tra riêng baud rate rồi kết luận cổng bị hỏng.
6. Xác Nhận Cổng COM Và Chân RS485 A/B
Cần xác định chương trình đang sử dụng đúng cổng vật lý và đúng sơ đồ chân. Ký hiệu A/B, D+/D− hoặc Data+/Data− có thể khác giữa các hãng, vì vậy không nên đấu chỉ theo tên gọi. Hãy đối chiếu manual của đúng model PLC, HMI và biến tần trước khi đảo dây.
7. Kiểm Tra Topology, Đầu Nối Và Nhánh Rẽ
Mạng RS485 nên được triển khai theo tuyến chính rõ ràng, hạn chế nhánh rẽ dài và các mối nối không cần thiết. Đầu cos lỏng, terminal oxy hóa, cáp bị gập hoặc đấu nối qua nhiều cầu đấu có thể làm suy giảm tín hiệu. Khi mạng nhiều node bị lỗi, hãy thử tháo từng nhánh để xác định khu vực gây ảnh hưởng.
8. Rà Soát Shield, Tiếp Địa Và Tuyến Đi Dây
Cáp truyền thông không nên đi sát dây động lực, cáp motor biến tần, contactor hoặc điện trở hãm trên quãng đường dài. Shield và tiếp địa phải được xử lý theo thiết kế hệ thống, tránh nối tùy ý tại nhiều điểm gây vòng dòng không mong muốn. Nếu truyền thông chỉ lỗi khi motor chạy, cần ưu tiên kiểm tra nhiễu và cách bố trí cáp.
9. Kiểm Tra Điện Trở Kết Thúc Và Mạch Bias
Điện trở kết thúc thường được bố trí tại hai đầu vật lý của tuyến mạng theo tài liệu thiết bị và thiết kế thực tế. Không nên lắp điện trở tại mọi node hoặc thêm điện trở theo phỏng đoán. Một số thiết bị đã tích hợp termination hoặc bias có thể bật bằng công tắc, jumper hay parameter.
10. Đối Chiếu Thanh Ghi, Function Code Và Kiểu Dữ Liệu
Khi đường truyền vật lý đã ổn nhưng dữ liệu vẫn sai, cần kiểm tra địa chỉ thanh ghi, vùng đọc/ghi, function code, offset địa chỉ, kiểu số có dấu hoặc không dấu, số word, thứ tự byte và hệ số scale. Lệnh RUN và tần số đặt trên biến tần thường còn phụ thuộc parameter lựa chọn nguồn điều khiển, không chỉ phụ thuộc việc PLC đã ghi được dữ liệu.
Với thiết bị Delta, kỹ thuật có thể tham khảo thêm bài biến tần Delta VFD-B và PLC Delta DVP64EH00T3 để hiểu rõ hơn cách PLC, biến tần, I/O và truyền thông được tích hợp trong tủ điện.
Quy Trình 6 Bước Khoanh Vùng Lỗi RS485 Có Kiểm Soát
Quy trình phù hợp giúp tránh tình trạng thay đổi quá nhiều yếu tố cùng lúc. Mỗi lần thử nên có ghi chép về cấu hình trước, cấu hình sau và kết quả quan sát được.
- Ghi nhận hiện tượng: chụp màn hình lỗi, đèn trạng thái, sơ đồ dây, model và thời điểm mất kết nối.
- Backup dữ liệu: lưu chương trình PLC, project HMI và parameter biến tần trước khi chỉnh sửa.
- Cô lập mạng: thử cấu hình một master với một slave bằng tuyến cáp ngắn đã kiểm tra.
- So sánh parameter: đối chiếu protocol, slave ID, baud rate, parity, data bit và stop bit.
- Thử dữ liệu đơn giản: đọc một thanh ghi trạng thái hoặc giá trị giám sát trước khi gửi lệnh điều khiển.
- Ghép lại từng node: thêm lần lượt từng thiết bị, theo dõi timeout và xác định node hoặc đoạn cáp làm mạng mất ổn định.
Không nên thực hiện:
- Reset factory trước khi backup parameter.
- Thay đổi đồng thời địa chỉ, baud rate, parity và chương trình.
- Đấu hoặc tháo đầu nối khi chưa xác nhận điều kiện an toàn.
- Đấu shield và tiếp địa theo phỏng đoán.
- Thay PLC, HMI hoặc biến tần khi chưa loại trừ cáp và cấu hình.
Khoanh Vùng Theo Từng Trường Hợp Thực Tế
HMI Mất Truyền Thông Với PLC
Hãy kiểm tra PLC đã RUN hay chưa, HMI đang chọn đúng driver PLC, đúng cổng COM, đúng station number và đúng vùng nhớ. Nếu HMI vẫn hiển thị giao diện cũ nhưng dữ liệu không thay đổi, cần phân biệt dữ liệu đang được lưu trên màn hình với dữ liệu thực sự đọc từ PLC. Trường hợp nghi ngờ lỗi cổng hoặc phần cứng màn hình có thể tham khảo dịch vụ kiểm tra màn hình HMI.
PLC Không Kết Nối Biến Tần
Khi PLC không đọc được biến tần, hãy thử đọc trạng thái trước khi gửi lệnh RUN. Sau đó kiểm tra slave ID, parameter nguồn lệnh, nguồn đặt tần số và vùng thanh ghi. Một số trường hợp PLC ghi dữ liệu thành công nhưng biến tần không chạy vì thiết bị vẫn đang chọn keypad hoặc terminal làm nguồn điều khiển.
Mạng Nhiều Biến Tần Bị Chập Chờn
Nếu từng biến tần kết nối riêng đều hoạt động nhưng ghép mạng lại bị timeout, cần rà trùng địa chỉ, topology, termination, chiều dài nhánh, tốc độ polling và chất lượng đầu nối. Hãy ghép từng node theo thứ tự để xác định thời điểm mạng bắt đầu mất ổn định, thay vì đấu lại toàn bộ cùng lúc.

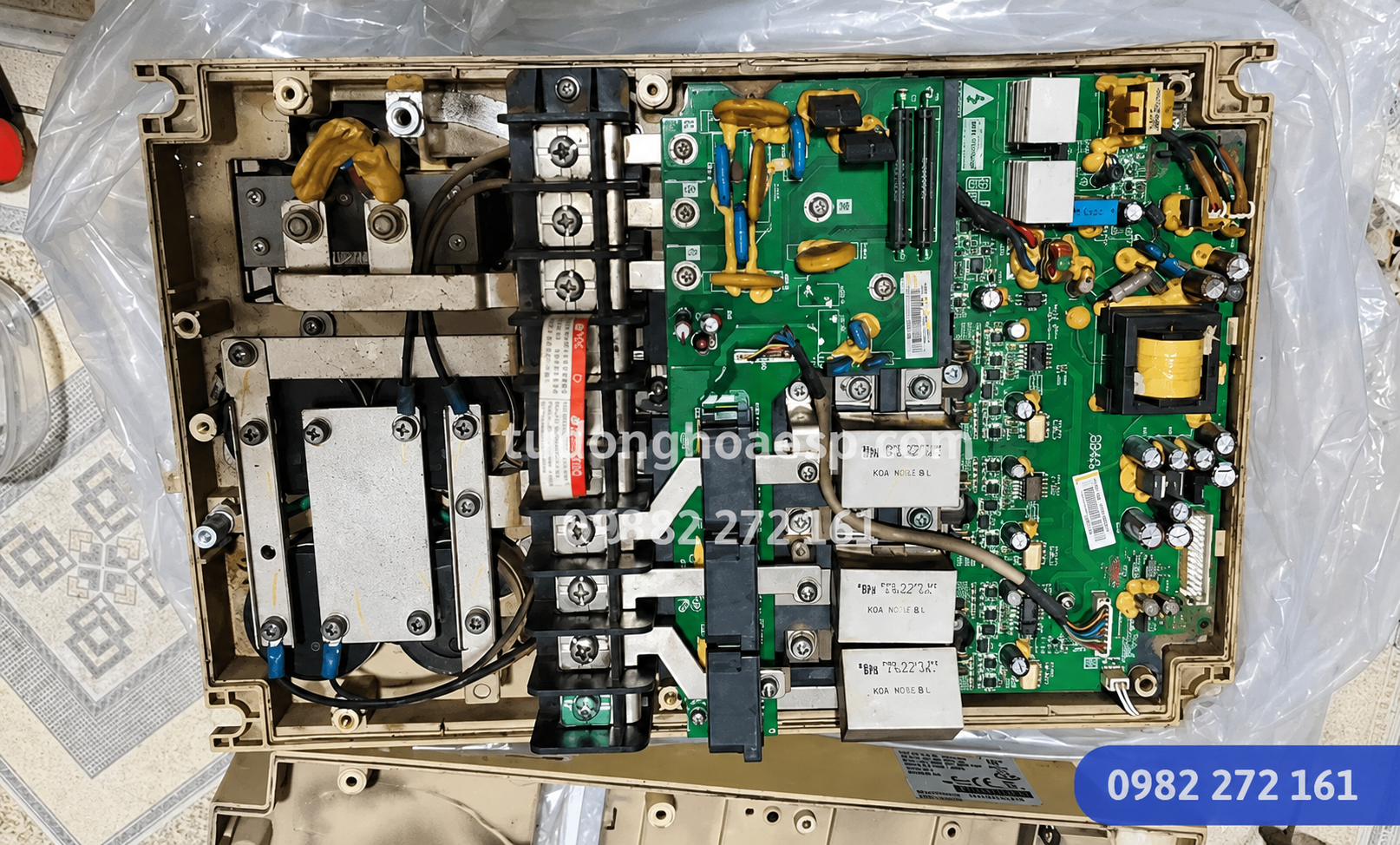

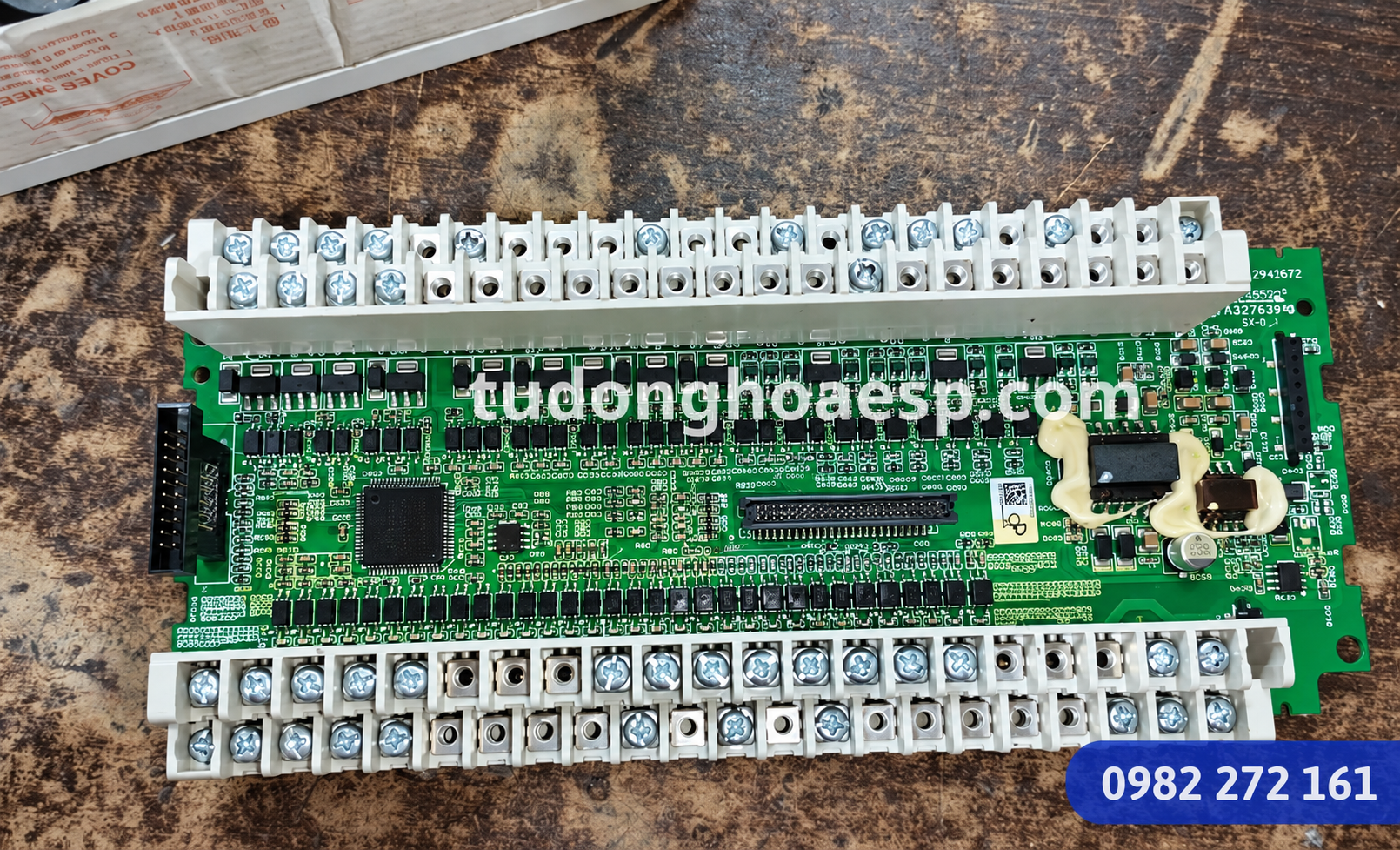

Khi Nào Nên Nghi Ngờ Hỏng Cổng Truyền Thông?
Chỉ nên chuyển sang kiểm tra phần cứng sau khi đã xác minh nguồn, cấu hình, cáp và kết nối một-một. Dấu hiệu cần kiểm tra sâu gồm cổng không phát tín hiệu, đầu nối cháy hoặc oxy hóa, lỗi xuất hiện sau sự cố nguồn, sét lan truyền, đấu nhầm điện áp hoặc chênh lệch điện thế giữa các tủ.
Việc đo kiểm transceiver, nguồn cách ly, linh kiện bảo vệ hoặc bo điều khiển cần được thực hiện bởi kỹ thuật viên có thiết bị phù hợp. Không nên cấp nguồn thử hoặc câu nối trực tiếp vào bo khi chưa có sơ đồ và chưa xác định mức điện áp của cổng.
Cần Chuẩn Bị Gì Khi Liên Hệ Kỹ Sư?
Thông tin càng đầy đủ thì quá trình xác định lỗi RS485 càng nhanh và hạn chế chỉnh sai hệ thống. Bộ phận kỹ thuật nên chuẩn bị:
- Ảnh tổng thể tủ điện và vị trí PLC, HMI, biến tần.
- Ảnh rõ tem model và cổng truyền thông của từng thiết bị.
- Sơ đồ đấu dây RS485 hoặc ảnh từng terminal A/B/SG.
- Thông số slave ID, baud rate, parity, data bit và stop bit.
- Ảnh màn hình alarm, timeout hoặc thông báo mất kết nối.
- File backup chương trình PLC, project HMI và parameter biến tần nếu có.
- Mô tả lỗi xảy ra liên tục hay chỉ xuất hiện khi motor hoặc tải lớn hoạt động.
- Thông tin thiết bị, dây hoặc chương trình vừa được thay đổi trước khi lỗi xuất hiện.
Kết Luận
Lỗi truyền thông Modbus RS485 PLC HMI biến tần cần được kiểm tra theo từng lớp: nguồn và trạng thái thiết bị, giao thức, địa chỉ, baud rate, parity, cổng COM, dây A/B, topology, chống nhiễu, termination và mapping thanh ghi. Việc khoanh vùng có trình tự giúp tránh thay nhầm thiết bị và giữ lại cấu hình đang vận hành.
Nếu hệ thống vẫn không phản hồi khi đã thử cấu hình một master–một slave bằng cáp đã xác minh, kỹ thuật nên kiểm tra sâu hơn cổng truyền thông và bo điều khiển. Với lỗi liên quan đồng thời đến PLC, HMI, biến tần và dây chuyền, có thể liên hệ dịch vụ sửa chữa biến tần servo để được định hướng theo hiện tượng thực tế.
Câu Hỏi Thường Gặp
Đấu Ngược Dây RS485 A Và B Có Làm Hỏng Thiết Bị Không?
Đấu ngược A/B thường làm thiết bị không giao tiếp, nhưng không nên xem đây là quy tắc an toàn cho mọi model. Cần ngắt nguồn phù hợp và đối chiếu sơ đồ chân của đúng thiết bị vì ký hiệu A/B, D+/D− giữa các hãng có thể không thống nhất.
Tại Sao Cùng Baud Rate Nhưng PLC Vẫn Không Kết Nối Biến Tần?
Ngoài baud rate, hai thiết bị còn phải thống nhất protocol, slave ID, parity, data bit, stop bit, chân A/B và vùng thanh ghi. PLC có thể gửi đúng khung dữ liệu nhưng biến tần không thực hiện lệnh nếu nguồn RUN hoặc nguồn đặt tần số chưa chọn truyền thông.
Có Cần Lắp Điện Trở Kết Thúc Tại Mọi Thiết Bị RS485 Không?
Không. Điện trở kết thúc thường được bố trí tại hai đầu vật lý của tuyến mạng theo topology và hướng dẫn của nhà sản xuất. Lắp tại mọi node có thể làm tải đường truyền tăng và khiến tín hiệu suy giảm.
HMI Kết Nối Được PLC Nhưng PLC Không Điều Khiển Được Biến Tần Là Do Đâu?
Đây có thể là hai đường truyền hoặc hai cấu hình khác nhau. Cần kiểm tra riêng cổng PLC–biến tần, slave ID, parameter Modbus, vùng thanh ghi, nguồn lệnh RUN, nguồn đặt tốc độ và điều kiện liên động trong chương trình PLC.
Khi Nào Có Thể Kết Luận Cổng RS485 Bị Hỏng?
Chỉ nên nghi ngờ phần cứng sau khi đã xác minh nguồn, cấu hình, dây và kết nối một-một. Kỹ thuật cần kiểm tra thêm tín hiệu TX/RX, linh kiện bảo vệ, transceiver và nguồn cổng bằng thiết bị đo phù hợp trước khi kết luận.
Cần Gửi Thông Tin Gì Để Kỹ Sư Kiểm Tra Lỗi Modbus?
Nên gửi model PLC, HMI, biến tần, ảnh cổng đấu dây, sơ đồ mạng, slave ID, baud rate, parity, thông báo lỗi, video hiện tượng và các file backup liên quan. Đồng thời cho biết lỗi xuất hiện sau khi thay dây, thay thiết bị, chỉnh chương trình hay xảy ra khi tải công suất lớn vận hành.
