Biến Tần Delta VFD-B: Thông Số, Ứng Dụng Và Lưu Ý Sửa Chữa
Trong nhiều hệ thống bơm, quạt, băng tải, máy gia công gỗ, máy nén khí hoặc thiết bị truyền động công nghiệp, biến tần Delta VFD-B là dòng thiết bị quen thuộc nhờ khả năng điều khiển tốc độ động cơ AC, hỗ trợ nhiều chế độ vận hành và kết nối truyền thông cơ bản. Tuy nhiên, để thiết bị hoạt động ổn định, người dùng không chỉ cần chọn đúng công suất mà còn phải kiểm tra nguồn cấp, loại tải, cách đấu dây, điều kiện tủ điện và thông số cài đặt theo đúng model thực tế.
Bài viết dưới đây giúp bộ phận kỹ thuật nhận diện rõ hơn biến tần Delta VFD-B là gì, các tính năng quan trọng, ứng dụng phù hợp, lưu ý khi cài đặt và hướng xử lý khi biến tần báo lỗi, không chạy hoặc làm động cơ hoạt động bất thường. Với các lỗi liên quan đến nguồn, IGBT, mạch điều khiển, quạt làm mát hoặc tham số không thể xác định từ bên ngoài, nên kiểm tra theo quy trình kỹ thuật thay vì tự ý can thiệp vào bo mạch.
Tóm tắt kỹ thuật: Dòng VFD-B được Delta định hướng là biến tần AC đa dụng, có hỗ trợ điều khiển V/f, điều khiển vector, PID tích hợp, Modbus và nhiều cấp tốc độ cài sẵn. Khi khai thác thực tế, thông số chính xác phải được đối chiếu theo mã model, điện áp vào, công suất motor, dòng định mức và tài liệu đúng phiên bản thiết bị.

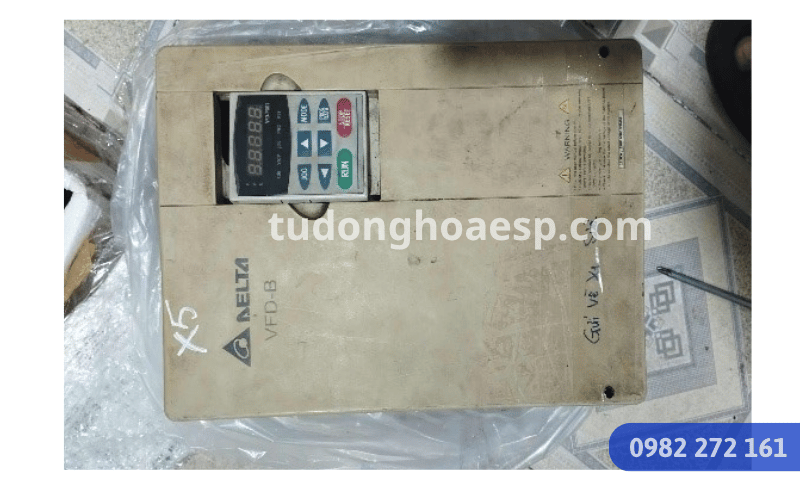

Biến Tần Delta VFD-B Là Gì Và Phù Hợp Với Hệ Thống Nào?
Biến tần Delta VFD-B là dòng biến tần AC dùng để điều khiển tốc độ, mô-men và chiều quay của động cơ không đồng bộ trong các ứng dụng công nghiệp. Thiết bị nhận nguồn điện đầu vào, chuyển đổi thành nguồn điện có tần số và điện áp phù hợp để motor vận hành theo tốc độ yêu cầu của máy.
So với cách chạy trực tiếp qua contactor, biến tần giúp người vận hành chủ động điều chỉnh tốc độ, giảm tình trạng khởi động đột ngột và tạo điều kiện tích hợp điều khiển từ PLC, HMI hoặc tín hiệu cảm biến. Để hiểu rõ nguyên lý chung trước khi xử lý thiết bị thực tế, có thể tham khảo thêm bài tìm hiểu về công nghệ biến tần.
Các Đặc Điểm Kỹ Thuật Đáng Chú Ý Của Biến Tần Delta VFD-B
Dòng VFD-B có nhiều chức năng đáp ứng các yêu cầu điều khiển tốc độ thông dụng trong nhà máy. Tuy vậy, không nên áp dụng một thông số chung cho mọi thiết bị vì từng mã VFD-B có thể khác nhau về điện áp, công suất, ngõ vào/ra, tùy chọn truyền thông và cấu hình ứng dụng.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Thông tin kỹ thuật nên được đối chiếu thêm với tài liệu dòng VFD-B của Delta và manual tương ứng đúng mã model trên tem máy trước khi cài đặt hoặc thay đổi tham số quan trọng.
Ứng Dụng Thực Tế Của Biến Tần Delta VFD-B Trong Nhà Máy
Khả năng điều chỉnh tốc độ và tích hợp tín hiệu điều khiển giúp biến tần Delta VFD-B được ứng dụng trong nhiều máy móc sử dụng động cơ AC. Điều quan trọng là xác định đúng đặc tính tải: tải nhẹ, tải biến thiên theo tốc độ, tải mô-men không đổi hay tải có quán tính lớn.
Bơm, Quạt Và Hệ Thống Xử Lý Nước
VFD-B có thể được dùng cho bơm cấp nước, quạt hút, quạt thông gió, quạt làm mát và một số hệ thống cần duy trì áp suất hoặc lưu lượng. Khi chạy PID, kỹ thuật cần kiểm tra tín hiệu phản hồi, vị trí lắp cảm biến, giới hạn tần số và chế độ bảo vệ để tránh bơm chạy khan hoặc dao động áp suất.
Băng Tải, Máy Chế Biến Và Thiết Bị Sản Xuất
Với băng tải, máy đóng gói, máy dệt, máy thực phẩm hoặc máy gia công gỗ, biến tần có thể hỗ trợ thay đổi tốc độ theo từng công đoạn. Trước khi điều chỉnh tăng tốc hoặc giảm tốc, cần xem xét quán tính tải, thời gian ramp, cơ cấu truyền động và khả năng chịu tải của motor.
Thiết Bị Nâng Hạ, Cẩu Trục Và Máy Nén Khí
Các ứng dụng nâng hạ hoặc tải có mô-men lớn đòi hỏi đánh giá kỹ hơn về thắng cơ, mô-men khởi động, điện trở hãm, liên động an toàn và phản hồi vận hành. Khi gặp tình trạng quá dòng, không giữ tải hoặc tốc độ không ổn định, có thể đối chiếu thêm với nội dung sửa chữa biến tần cẩu trục hoặc sửa biến tần máy nén khí trục vít để khoanh vùng theo đặc thù ứng dụng.
Cách Chọn Biến Tần Delta VFD-B Theo Motor Và Đặc Tính Tải
Không nên chọn biến tần Delta VFD-B chỉ dựa trên công suất kW ghi trên motor. Việc lựa chọn chính xác cần xét thêm dòng định mức, điện áp nguồn, kiểu tải, mô-men khởi động, thời gian vận hành liên tục và yêu cầu mở rộng điều khiển sau này.
- Kiểm tra đầy đủ tem motor: công suất, điện áp, dòng định mức, tần số, tốc độ và kiểu đấu dây.
- Đối chiếu nguồn cấp thực tế của tủ điện: một pha hoặc ba pha, điện áp có ổn định hay không, có tình trạng mất pha hoặc lệch pha hay không.
- Xác định đặc tính tải: bơm/quạt, băng tải, máy nén khí, cơ cấu nâng hạ, máy cán hoặc máy có quán tính lớn.
- Kiểm tra yêu cầu điều khiển: chạy bằng nút nhấn, biến trở, tín hiệu analog, PLC, HMI hoặc Modbus.
- Xem xét điều kiện lắp đặt: nhiệt độ tủ, bụi, độ ẩm, rung, khả năng thông gió và khoảng hở tản nhiệt.
- Đánh giá nhu cầu dự phòng, thay thế hoặc nâng cấp nếu thiết bị hiện hữu không còn phù hợp với dây chuyền.
Trong trường hợp chưa chắc chắn về mã máy hoặc công suất phù hợp, nên gửi ảnh tem biến tần, ảnh tem motor, sơ đồ tủ và mô tả hiện tượng vận hành để kỹ sư kiểm tra trước. Với nhu cầu kiểm tra chuyên sâu theo hãng, có thể xem thêm dịch vụ sửa chữa biến tần Delta.
Lưu Ý Lắp Đặt, Đấu Dây Và Cài Đặt Ban Đầu
Lắp đặt đúng ngay từ đầu giúp hạn chế các lỗi phổ biến như quá nhiệt, nhiễu tín hiệu, quá dòng, lỗi truyền thông hoặc hỏng linh kiện công suất. Các thao tác đấu nối và cài đặt cần do người có chuyên môn điện công nghiệp thực hiện, đặc biệt với tủ có nguồn ba pha, tải lớn hoặc liên động an toàn.
Kiểm Tra Vị Trí Lắp Và Điều Kiện Tản Nhiệt
Biến tần cần được vận hành trong không gian tủ điện đáp ứng tiêu chuẩn thông gió tối ưu, đồng thời được bảo vệ nghiêm ngặt khỏi các tác nhân gây hại từ môi trường như bụi dẫn điện, hơi dầu, độ ẩm cao và khí ăn mòn.
Trong trường hợp tủ tích hợp nhiều thiết bị có mức sinh nhiệt lớn — bao gồm contactor, nguồn xung (switching power supply), điện trở hãm hoặc bộ điều khiển nhiệt — hệ thống cần được thiết kế và bố trí luồng khí động học hợp lý. Việc phân bổ giải nhiệt khoa học này là yếu tố kiên quyết giúp triệt tiêu các vùng tích tụ nhiệt cục bộ, từ đó kiểm soát tối đa nguy cơ quá nhiệt và đảm bảo tuổi thọ linh kiện.

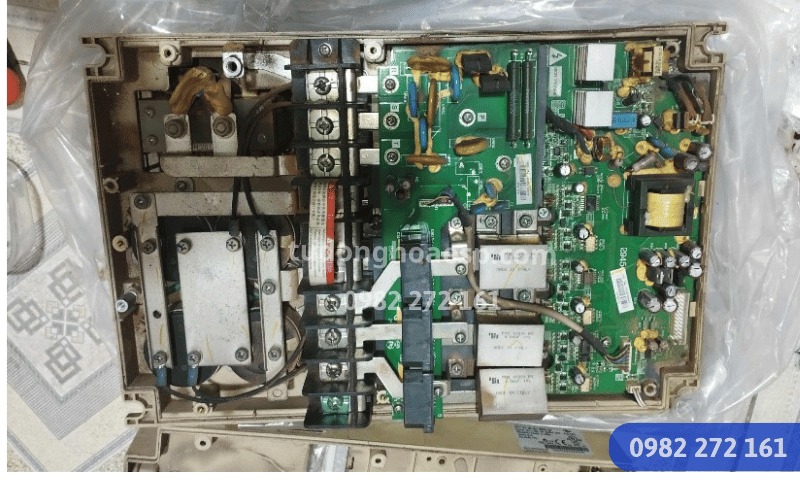

Đấu Nguồn, Đấu Motor Và Nối Đất
Việc phân định chính xác giữa các cực nguồn đầu vào (Input) và cực đầu ra động cơ (Output) là bắt buộc; tuyệt đối không cấp nguồn lưới trực tiếp vào ngõ ra motor của biến tần nhằm tránh nguy cơ hư hỏng hoàn toàn cấu kiện công suất.
Hệ thống dây nối đất (Grounding) phải được thi công đúng tiêu chuẩn kỹ thuật nhằm tối ưu hóa khả năng chống nhiễu và triệt tiêu nguy cơ rò điện gây nguy hiểm cho người vận hành. Đặc biệt, đối với các hệ thống có khoảng cách truyền tải lớn từ biến tần đến động cơ, cần tích hợp các giải pháp bổ sung phù hợp (như bộ lọc ngõ ra hoặc cáp chống nhiễu) nhằm suy giảm tác động tiêu cực từ điện dung đường dây và hiện tượng nhiễu điện từ (EMI).
Sao Lưu Tham Số Trước Khi Thay Đổi Cài Đặt
Trước khi reset hoặc điều chỉnh thông số, nên chụp lại toàn bộ parameter quan trọng, sơ đồ dây điều khiển, trạng thái terminal và lỗi đang hiển thị. Việc reset tùy tiện có thể làm mất cấu hình chạy máy, thông số PID, giới hạn tần số, thời gian tăng giảm tốc hoặc thiết lập truyền thông với PLC/HMI.
Dấu Hiệu Lỗi Thường Gặp Trên Biến Tần Delta VFD-B Và Cách Khoanh Vùng
Khi biến tần Delta VFD-B gặp sự cố, cần phân tách rõ lỗi đến từ nguồn điện, motor, cơ khí tải, dây tín hiệu, quạt làm mát, tham số hoặc bo mạch bên trong. Không nên kết luận biến tần hỏng chỉ vì motor không chạy hoặc máy báo alarm, bởi nhiều trường hợp nguyên nhân nằm ở phần ngoại vi.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nếu lỗi xuất hiện sau khi thay motor, thay tải, thay tủ điện hoặc thay đổi tham số, cần ghi nhận đầy đủ thời điểm phát sinh. Với các lỗi sâu theo hãng/model, có thể tham khảo thêm bài sửa biến tần Delta VFD-C2000 báo lỗi để hiểu thêm cách phân tách lỗi nguồn, lỗi tải và lỗi bo mạch.
Quy Trình 6 Bước Kiểm Tra Biến Tần Delta VFD-B An Toàn
Kiểm tra biến tần cần đi từ bên ngoài vào bên trong để tránh bỏ sót lỗi tải, lỗi nguồn hoặc sai đấu dây. Quy trình dưới đây có tính định hướng; các thao tác đo mạch công suất hoặc tháo bo mạch cần thực hiện bởi người có đủ chuyên môn và thiết bị đo phù hợp.
- Ghi nhận thông tin thiết bị: chụp tem biến tần, tem motor, mã lỗi, vị trí lắp và video hiện tượng bất thường.
- Ngắt nguồn và xác nhận an toàn: chờ tụ DC bus xả theo hướng dẫn của tài liệu thiết bị, kiểm tra đèn báo và điện áp trước khi chạm vào phần cứng.
- Kiểm tra nguồn đầu vào: đo điện áp, tình trạng mất pha, lệch pha, đầu cos, CB, contactor và cầu chì bảo vệ.
- Kiểm tra motor và tải: xem xét dây motor, độ cách điện, cơ cấu cơ khí, bạc đạn, thắng motor và nguy cơ kẹt tải.
- Đối chiếu tham số và tín hiệu điều khiển: kiểm tra mode RUN, nguồn đặt tần số, giới hạn tần số, ramp, terminal, tín hiệu analog và truyền thông.
- Chạy thử có kiểm soát: chỉ thực hiện khi đảm bảo an toàn, theo dõi dòng tải, nhiệt độ, tốc độ và trạng thái lỗi để kết luận hướng xử lý.
Khi Nào Nên Sửa Chữa, Thay Thế Hoặc Nâng Cấp Biến Tần?
Quyết định sửa, thay thế hay nâng cấp biến tần Delta VFD-B cần dựa trên tình trạng thực tế của thiết bị, mức độ ảnh hưởng đến dây chuyền, khả năng đáp ứng của model hiện hữu và yêu cầu vận hành mới. Không nên chỉ dựa vào một mã lỗi hoặc một dấu hiệu bên ngoài để đưa ra quyết định.
- Có thể ưu tiên kiểm tra sửa chữa khi lỗi được khoanh vùng rõ, tải và motor vẫn phù hợp, thiết bị cần giữ nguyên cấu hình cho máy hiện tại.
- Nên cân nhắc thay thế khi biến tần hư hỏng nặng, không còn đáp ứng dòng tải, điện áp, truyền thông hoặc khả năng mở rộng của dây chuyền.
- Nên đánh giá nâng cấp khi nhà máy cần tích hợp PLC/HMI/SCADA, kiểm soát năng lượng, tăng mức độ tự động hóa hoặc thay đổi công nghệ sản xuất.
Đối với các trường hợp cần thay thế model, có thể tham khảo danh mục cung cấp thiết bị tự động hóa sau khi đã xác nhận đầy đủ điện áp, dòng motor, kiểu tải và phương án điều khiển. Nếu thiết bị liên quan trực tiếp đến tình trạng dừng máy, nên ưu tiên liên hệ dịch vụ sửa chữa biến tần servo để được định hướng kiểm tra theo tình trạng thực tế.
Câu Hỏi Thường Gặp Về Biến Tần Delta VFD-B
Biến tần Delta VFD-B dùng cho loại motor nào?
VFD-B thường được dùng để điều khiển động cơ AC không đồng bộ trong các ứng dụng bơm, quạt, băng tải, máy gia công và nhiều thiết bị công nghiệp khác. Trước khi lắp cần đối chiếu điện áp, dòng định mức, công suất, tần số và đặc tính tải của motor với đúng model biến tần.
Biến tần Delta VFD-B có chạy được 400 Hz không?
Tài liệu dòng VFD-B công bố dải tần số đầu ra tiêu chuẩn đến 400 Hz. Tuy nhiên, không nên tự cài tần số cao khi chưa kiểm tra giới hạn cơ khí của máy, tốc độ cho phép của motor, bạc đạn, truyền động và các thông số bảo vệ liên quan.
Có nên reset biến tần Delta VFD-B khi máy báo lỗi?
Không nên reset ngay khi chưa ghi nhận mã lỗi và tham số hiện tại. Reset có thể xóa cấu hình điều khiển, thông số motor, thời gian tăng giảm tốc, giới hạn tần số hoặc thiết lập truyền thông đang dùng cho máy. Nên chụp lại thông tin trước khi xử lý.
Biến tần Delta VFD-B bị nóng có phải hỏng bo mạch không?
Chưa thể kết luận ngay. Nhiệt độ cao có thể đến từ quạt hỏng, bụi bẩn, khe tản nhiệt bị che, tủ điện kín, dòng tải lớn hoặc môi trường có nhiệt độ cao. Cần kiểm tra điều kiện lắp đặt, dòng motor và hệ thống làm mát trước khi đánh giá bo mạch bên trong.
Cần gửi gì để kỹ sư kiểm tra biến tần Delta VFD-B?
Nên gửi ảnh tem biến tần, ảnh tem motor, mã lỗi hiển thị, video hiện tượng, sơ đồ đấu dây nếu có và mô tả thời điểm lỗi phát sinh. Những thông tin này giúp xác định nhanh hơn lỗi do nguồn, tải, tham số, tín hiệu điều khiển hay phần cứng bên trong.
Kết Luận
Biến tần Delta VFD-B có thể đáp ứng nhiều ứng dụng điều tốc động cơ AC khi được chọn đúng model, đấu nối đúng kỹ thuật và cài đặt phù hợp với tải thực tế. Khi thiết bị báo lỗi, không lên nguồn, không chạy motor, quá nhiệt hoặc mất truyền thông, cần kiểm tra lần lượt nguồn điện, motor, tải cơ khí, dây điều khiển và tham số trước khi can thiệp sâu vào bo mạch.
