IGBT SCR Thyristor Khác Nhau Thế Nào Trong Biến Tần, Khởi Động Mềm Và Gia Nhiệt?

Khi mở một biến tần, khởi động mềm hoặc bộ điều khiển công suất gia nhiệt, kỹ thuật có thể gặp các tên như IGBT, SCR và thyristor. Chúng đều thuộc nhóm linh kiện bán dẫn công suất nhưng không nên xem là ba linh kiện có chức năng giống nhau. Việc hiểu rõ IGBT SCR thyristor khác nhau thế nào về cách kích dẫn, khả năng đóng ngắt chủ động, tốc độ chuyển mạch và loại tải sẽ giúp bạn lựa chọn linh kiện chính xác hơn.

Điểm cần làm rõ ngay từ đầu là SCR là một dạng thyristor phổ biến, không phải một họ linh kiện hoàn toàn tách biệt khỏi thyristor. Trong khi đó, IGBT là transistor công suất điều khiển bằng cổng cách ly, phù hợp với các ứng dụng cần đóng cắt nhanh như tầng nghịch lưu của biến tần. Hiểu đúng mối quan hệ này giúp bạn đọc sơ đồ công suất, lựa chọn linh kiện và khoanh vùng lỗi hợp lý hơn.

Linh Kiện IGBT SCR Thyristor Khác Nhau Như Thế Nào?

Không hoàn toàn phân tách độc lập. Thyristor là tên của một họ linh kiện bán dẫn công suất. SCR – Silicon Controlled Rectifier là một trong những dạng thyristor được sử dụng rất phổ biến. Vì vậy trong thực tế kỹ thuật, hai cách gọi “SCR” và “thyristor” đôi khi được dùng gần như thay thế cho nhau khi nói đến SCR công suất.

IGBT lại thuộc nhóm transistor công suất. Gate của IGBT có thể được điều khiển để linh kiện đóng và ngắt theo tín hiệu driver, nhờ đó phù hợp với các hệ cần chuyển mạch lặp lại ở tốc độ cao. Đây là một lý do IGBT xuất hiện rất nhiều trong biến tần, servo drive, UPS và các bộ nghịch lưu công nghiệp.

IGBT Trong Biến Tần Làm Nhiệm Vụ Gì?

Trong biến tần, IGBT trong biến tần thường nằm ở tầng nghịch lưu. Sau khi nguồn AC được chỉnh lưu và tạo thành DC Bus, các IGBT được điều khiển đóng ngắt theo thuật toán của biến tần để tạo dạng điện áp đầu ra phù hợp cho motor. Việc thay đổi trình tự và thời gian đóng ngắt cho phép hệ thống thay đổi tần số và điện áp cấp cho động cơ.

Điều này có ý nghĩa thực tế rất lớn: IGBT không chỉ cần “chịu đủ dòng”. Kỹ thuật còn phải xét cấp điện áp, dòng tải, tổn hao chuyển mạch, khả năng tản nhiệt, gate driver và cấu trúc module. Thay một module có hình dáng tương tự nhưng đặc tính điện không phù hợp có thể khiến tầng công suất hoạt động không ổn định.

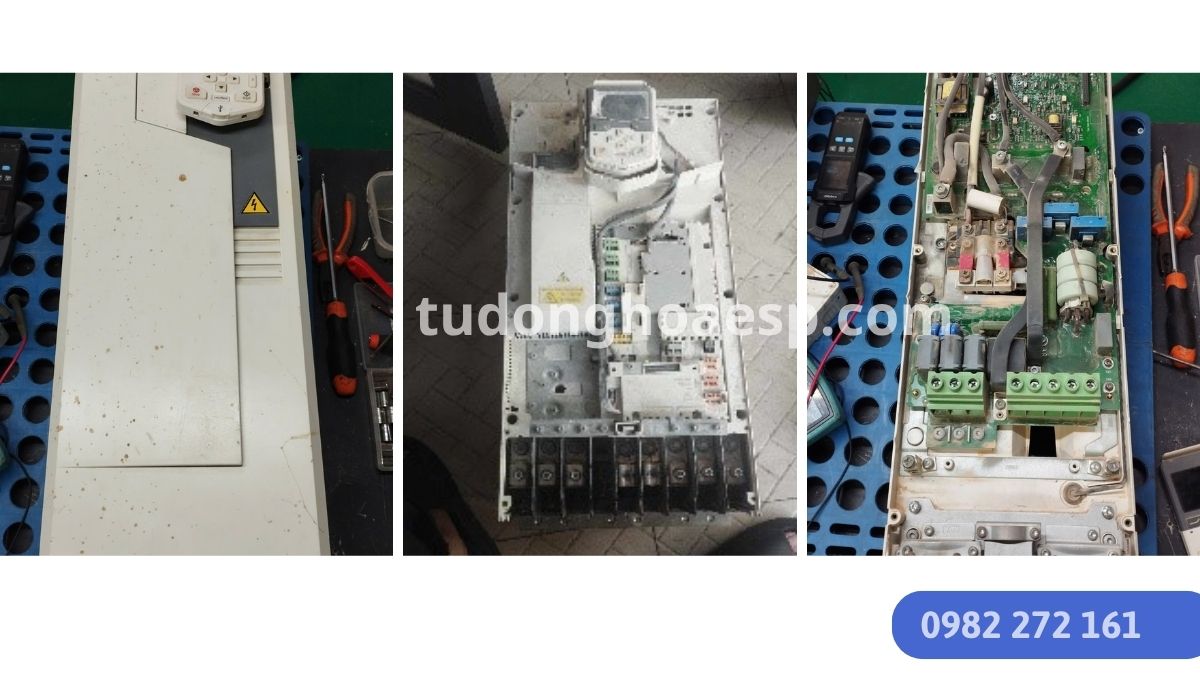

Bạn có thể xem thêm nhóm biến tần công nghiệp để thấy IGBT được ứng dụng trong nhiều dòng truyền động khác nhau. Với trường hợp biến tần đã phát sinh lỗi công suất, việc đo kiểm cần thực hiện cùng DC Bus, diode chỉnh lưu, gate driver và motor thay vì kết luận chỉ từ một linh kiện.

Vì Sao Khởi Động Mềm Thường Dùng SCR Thyristor?

Khởi động mềm không cần tạo ra điện áp PWM biến đổi tần số giống biến tần. Nhiệm vụ chính của nó là kiểm soát điện áp cấp cho motor trong giai đoạn khởi động và dừng theo thiết kế của thiết bị. Vì vậy SCR khởi động mềm phù hợp với cách điều khiển góc dẫn của điện áp AC.

Khi SCR được kích tại những thời điểm khác nhau trong chu kỳ điện áp, lượng năng lượng truyền tới motor có thể được kiểm soát. Nhờ đó motor tăng điện áp theo quá trình được thiết lập thay vì nhận toàn bộ điện áp ngay từ thời điểm khởi động. Tuy nhiên khởi động mềm không có chức năng điều chỉnh tốc độ liên tục giống biến tần; hai thiết bị giải quyết hai bài toán khác nhau.

Nếu cần xem hình dạng module SCR công suất thực tế, bạn có thể tham khảo bài SCR Thyristor máy hàn – máy hàn lưới thép. Bài hiện tại tập trung vào nguyên lý so sánh, còn bài trên đi sâu hơn vào linh kiện SCR/thyristor trong thiết bị công suất.

SCR Và Thyristor Được Dùng Trong Hệ Gia Nhiệt Như Thế Nào?

Trong các hệ gia nhiệt điện trở, bộ điều khiển nhiệt không trực tiếp cấp toàn bộ công suất cho heater. Tín hiệu điều khiển thường cần một tầng công suất ở phía sau. Tùy kiến trúc, tầng này có thể sử dụng relay, SSR hoặc bộ điều khiển công suất dùng SCR/thyristor.

Với thyristor điều khiển nhiệt, điểm quan trọng không chỉ là nhiệt độ đặt. Kỹ thuật còn phải xem công suất heater, dòng tải, nguồn một pha hay ba pha, phương pháp điều khiển công suất, khả năng tản nhiệt và loại tín hiệu điều khiển từ PID hoặc PLC.

Ví dụ, khi hệ thống có nhiều vùng nhiệt, bài toán lựa chọn bộ điều khiển và tầng công suất phải được xem cùng nhau. Bạn có thể tham khảo bài so sánh Delta DTC và DTV để hiểu thêm cách bộ điều khiển nhiệt được đặt trong tổng thể cảm biến, thiết bị công suất và cơ cấu chấp hành.

Nên Chọn IGBT Hay SCR/Thyristor Theo Ứng Dụng?

Không có câu trả lời kiểu “IGBT tốt hơn SCR” hoặc ngược lại. Mỗi linh kiện được tối ưu cho một kiểu chuyển đổi công suất khác nhau. Cách chọn đúng nên bắt đầu từ chức năng mà mạch cần thực hiện, sau đó mới xét điện áp, dòng và package.

Khi Kiểm Tra Linh Kiện Công Suất Cần Quan Tâm Điều Gì?

Một biến tần không chạy không đồng nghĩa IGBT đã hỏng; tương tự, khởi động mềm không cấp đủ điện áp cũng chưa thể kết luận SCR lỗi. Hiện tượng còn có thể liên quan đến nguồn vào, mạch driver, nguồn điều khiển, cảm biến dòng, tín hiệu gate, tải motor hoặc chương trình điều khiển.

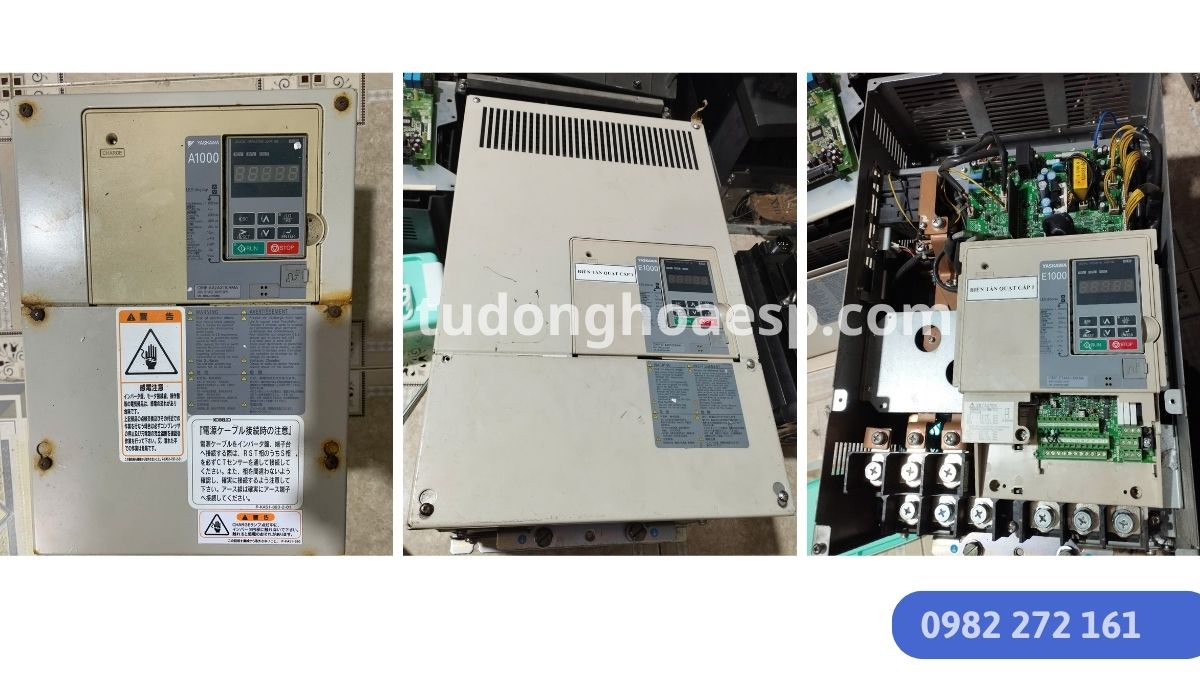

Khi kiểm tra, nên ghi nhận model thiết bị, cấp điện áp, tình trạng cầu chì/MCCB, trạng thái DC Bus, dấu vết nhiệt bất thường và thời điểm phát sinh lỗi. Với biến tần Yaskawa, các bước khoanh vùng cũng cần đặt phần công suất trong mối liên hệ với motor và tải. Có thể tham khảo thêm nội dung kiểm tra biến tần Yaskawa để hình dung cách tiếp cận theo hệ thống thay vì chỉ thay linh kiện.

Khi Nào Nên Nhờ Kỹ Thuật Kiểm Tra Hoặc Chọn Linh Kiện?

Nếu mục tiêu chỉ là hiểu nguyên lý, việc phân biệt IGBT và SCR/thyristor theo ứng dụng là đủ. Nhưng khi cần thay linh kiện hoặc chọn thiết bị cho máy đang vận hành, cần có thêm model, ảnh tem, sơ đồ, điện áp nguồn, công suất tải và thông tin về mạch hiện tại.

E.S.P hoạt động trong lĩnh vực điện và tự động hóa công nghiệp, có nhóm cung cấp thiết bị tự động hóa cho các hệ thống sản xuất. Khi cần đối chiếu linh kiện hoặc thiết bị thay thế, bạn nên gửi rõ model và hình ảnh thực tế để kỹ thuật kiểm tra trước khi chốt phương án.

Câu Hỏi Thường Gặp Về IGBT, SCR Và Thyristor

SCR Và Thyristor Có Phải Là Hai Linh Kiện Khác Nhau Không?

SCR là một loại thyristor phổ biến. Vì vậy không nên hiểu SCR và thyristor là hai công nghệ hoàn toàn độc lập. Trong nhiều tài liệu công nghiệp, thuật ngữ SCR/thyristor được sử dụng cùng nhau khi nói đến linh kiện chỉnh lưu có điều khiển.

Vì Sao Biến Tần Thường Dùng IGBT Thay Vì SCR?

Tầng nghịch lưu của biến tần cần đóng ngắt linh kiện chủ động với tốc độ đủ cao để tạo dạng điện áp điều khiển motor. IGBT phù hợp với yêu cầu chuyển mạch này hơn SCR thông thường, vốn có cơ chế duy trì dẫn khác sau khi được kích.

Khởi Động Mềm Có Thể Điều Chỉnh Tốc Độ Motor Như Biến Tần Không?

Không nên xem khởi động mềm là thiết bị thay thế trực tiếp cho biến tần. Khởi động mềm chủ yếu kiểm soát quá trình cấp điện khi khởi động hoặc dừng theo thiết kế, còn biến tần thay đổi tần số và điện áp để điều chỉnh tốc độ motor trong quá trình vận hành.

Hệ Gia Nhiệt Nên Dùng SCR Hay SSR?

Cần chọn theo công suất heater, nguồn điện, số pha, phương pháp điều khiển, tần suất đóng cắt, khả năng tản nhiệt và tín hiệu từ bộ PID hoặc PLC. Không nên quyết định chỉ dựa vào dòng định mức ghi trên thiết bị.

Có Thể Thay IGBT Khác Model Nếu Cùng Dòng Và Điện Áp Không?

Không nên chỉ đối chiếu hai thông số này. Cần kiểm tra package, sơ đồ chân/module, đặc tính gate, tổn hao, tốc độ chuyển mạch, diode đi kèm, khả năng tản nhiệt và yêu cầu của mạch driver trước khi thay thế.

Kết Luận

Khi tìm hiểu IGBT SCR thyristor khác nhau thế nào, điểm cốt lõi cần nhớ là SCR thuộc họ thyristor, còn IGBT là transistor công suất có cơ chế đóng ngắt chủ động. IGBT phù hợp với tầng chuyển mạch nhanh của biến tần; SCR/thyristor thường xuất hiện trong khởi động mềm, điều khiển công suất gia nhiệt, chỉnh lưu và nhiều ứng dụng công suất khác.

Khi lựa chọn hoặc thay thế linh kiện thực tế, nên đối chiếu toàn bộ mạch, tải, driver và điều kiện tản nhiệt thay vì chỉ so sánh tên linh kiện hoặc dòng điện định mức. Nếu chưa xác định chính xác model và cấu trúc công suất của thiết bị, cần kiểm tra trước khi đặt linh kiện thay thế.
