Khi thiết kế hoặc cải tạo một tủ gia nhiệt, câu hỏi Delta DTC và DTV khác nhau không nên được trả lời chỉ bằng cách đặt hai bảng thông số cạnh nhau. Điểm quan trọng hơn là xác định hệ thống đang điều khiển điện trở gia nhiệt, nhiều vùng nhiệt độc lập hay một cơ cấu van dùng để điều tiết hơi, nước nóng hoặc môi chất gia nhiệt.
Về định hướng sử dụng, Delta DTC là dòng bộ điều khiển nhiệt dạng module, thuận lợi khi cần mở rộng nhiều điểm đo và bố trí thiết bị trong tủ. Trong khi đó, Delta DTV được phát triển theo hướng điều khiển van, phù hợp khi nhiệt độ được điều chỉnh thông qua độ mở của cơ cấu chấp hành. Vì vậy, lựa chọn đúng nên bắt đầu từ kiến trúc máy và tải thực tế thay vì chọn theo cảm giác dòng nào có nhiều chức năng hơn.
Delta DTC Và DTV Khác Nhau Ở Điểm Nào?

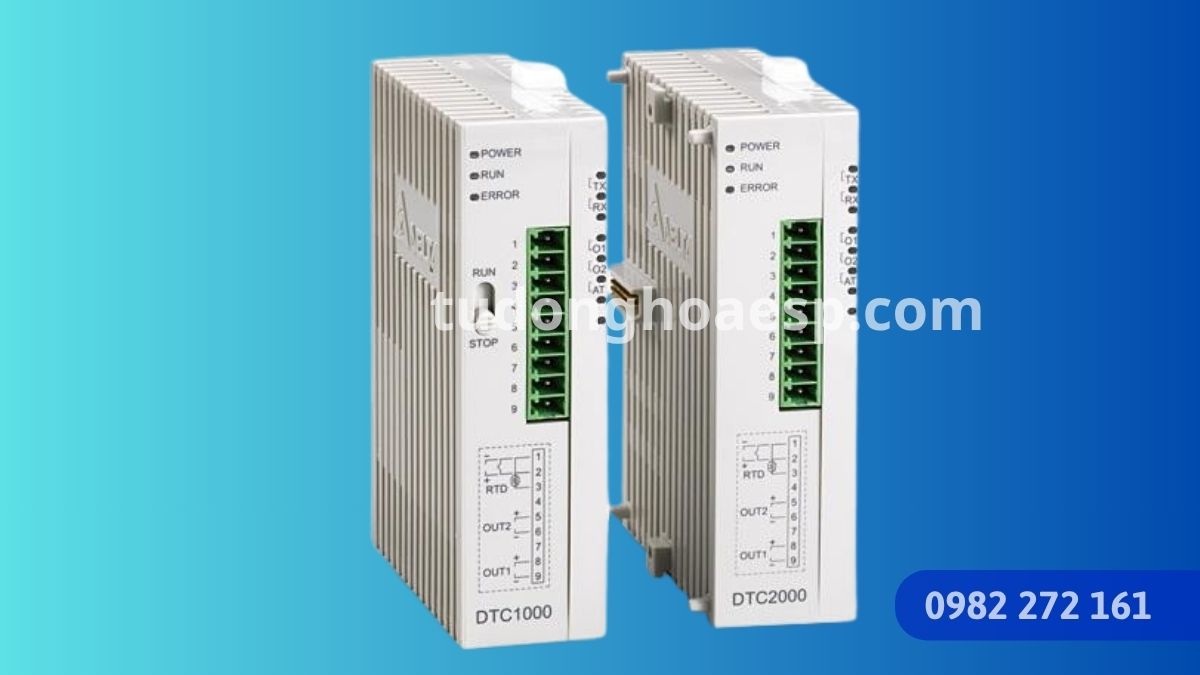

Khác biệt cốt lõi nằm ở kiến trúc và đối tượng điều khiển. Bộ điều khiển nhiệt Delta DTC hướng đến cấu hình module, có thể kết hợp nhiều module để quản lý nhiều điểm nhiệt. DTV lại tập trung vào bài toán điều khiển van, nơi tín hiệu điều khiển cần tác động đến mức đóng/mở của van để đưa nhiệt độ về giá trị đặt.
| Tiêu Chí | Delta DTC | Delta DTV |
|---|---|---|
| Định hướng chính | Điều khiển nhiệt dạng module, dễ mở rộng điểm đo/điều khiển. | Điều khiển nhiệt thông qua cơ cấu van. |
| Kiến trúc lắp đặt | Phù hợp bố trí module trong tủ điện. | Thiết kế theo hướng bộ điều khiển vận hành trực tiếp tại mặt tủ. |
| Hệ nhiều vùng | Thuận lợi hơn khi cần nhiều vòng điều khiển độc lập. | Mỗi ứng dụng cần xem lại số van và cấu trúc từng vòng điều khiển. |
| Cơ cấu chấp hành | Chọn output phù hợp với SSR, relay hoặc thiết bị chấp hành theo model. | Ưu tiên các hệ dùng van và cần quản lý trạng thái/độ mở van. |
| Tích hợp hệ thống | Có thể đưa dữ liệu về PLC/HMI qua truyền thông phù hợp. | Có thể tích hợp giám sát, nhưng cần chọn đúng model và cấu hình truyền thông. |
Khi Nào Delta DTC Phù Hợp Với Tủ Gia Nhiệt?
DTC đáng cân nhắc khi bài toán chính là quản lý nhiều vòng nhiệt trong một tủ và cần thiết kế theo kiểu module. Đây là hướng thường gặp ở máy có nhiều vùng gia nhiệt, nơi mỗi khu vực có cảm biến, nhiệt độ đặt và thiết bị đóng cắt công suất riêng.
Hệ Có Nhiều Vùng Nhiệt Độc Lập
Ví dụ một máy có nhiều vùng nhiệt cần giữ nhiệt độ khác nhau thì việc sử dụng kiến trúc module giúp kỹ thuật tổ chức từng vòng điều khiển rõ ràng hơn. Khi cần bổ sung vùng nhiệt, phương án mở rộng cũng thuận lợi hơn so với việc bố trí nhiều bộ điều khiển rời không có định hướng hệ thống.
Trang sản phẩm Đồng Hồ Điều Khiển Nhiệt Độ Delta DTC có thể dùng để xem sâu hơn các loại tín hiệu đầu vào và chức năng của DTC. Với bài này, điểm cần nhớ là khả năng module hóa có ý nghĩa trực tiếp đến không gian tủ, số lượng dây và khả năng bảo trì về sau.
Tủ Cần Gọn Và Thuận Tiện Tích Hợp PLC/HMI
Nếu người vận hành không cần thao tác trực tiếp từng vùng bằng nhiều mặt đồng hồ riêng, dữ liệu nhiệt có thể được tổ chức tập trung trên PLC/HMI. Lúc này DTC đóng vai trò các vòng điều khiển nhiệt, còn PLC/HMI đảm nhiệm giám sát, thay đổi setpoint, cảnh báo và quản lý trình tự của máy.
Khi Nào Nên Chọn Delta DTV?
Delta DTV nên được xem xét khi nhiệt độ được điều chỉnh bằng một van thay vì chỉ đóng/ngắt điện trở gia nhiệt. Trong các hệ dùng hơi, nước nóng, dầu tải nhiệt hoặc môi chất khác, mức năng lượng đưa vào quá trình có thể phụ thuộc trực tiếp vào độ mở của van.
Điều Khiển Nhiệt Thông Qua Van
Điểm cần quan tâm lúc này không chỉ là nhiệt độ PV và giá trị đặt SV mà còn là cách bộ điều khiển tác động lên van. DTV được định hướng cho bài toán này, nhờ đó phù hợp hơn so với việc lấy một bộ điều khiển nhiệt thông thường rồi cố ghép thêm logic đóng/mở van bên ngoài.
Cần Theo Dõi Và Điều Chỉnh Độ Mở Van
DTV hỗ trợ vận hành theo hướng auto/manual và hiển thị thông tin liên quan đến độ mở van. Ý nghĩa thực tế là kỹ thuật có thể quan sát phản ứng của cơ cấu chấp hành thuận tiện hơn trong quá trình chạy thử, tinh chỉnh hoặc kiểm tra hệ thống. Chi tiết dòng sản phẩm có thể xem tại Đồng Hồ Điều Khiển Nhiệt Độ Delta DTV.
Cách Chọn DTC Hay DTV Theo 4 Tình Huống Thực Tế
Thay vì bắt đầu bằng model, kỹ thuật nên xác định cơ chế cấp nhiệt và số vòng điều khiển. Cách này giúp tránh tình trạng mua được thiết bị có đủ dải đo nhưng lại không phù hợp với cơ cấu chấp hành hoặc kiến trúc tủ.
- Nhiều vùng điện trở gia nhiệt độc lập: ưu tiên xem xét DTC vì cấu trúc module thuận lợi cho hệ nhiều điểm.
- Một vòng nhiệt điều khiển bằng van: DTV thường đúng định hướng hơn vì được thiết kế cho valve control.
- Máy cần HMI giám sát nhiều nhiệt độ: nên xét DTC kết hợp PLC/HMI và truyền thông thay vì bố trí quá nhiều bộ rời.
- Hệ thống cũ đang dùng van nhưng cần thay bộ điều khiển: cần kiểm tra kiểu van, tín hiệu điều khiển, feedback, nguồn và sơ đồ đấu dây trước khi chọn DTV thay thế.
Không nên suy luận rằng DTC luôn dành cho điện trở hoặc DTV có thể thay trực tiếp mọi bộ điều khiển van. Model thực tế còn phụ thuộc loại input, output, nguồn cấp, truyền thông và cơ cấu chấp hành. Vì vậy mã thiết bị cuối cùng phải được đối chiếu với sơ đồ điện và catalogue tương ứng.
Checklist Trước Khi Chốt Model DTC Hoặc DTV
Một model đúng không chỉ cần đọc đúng cảm biến nhiệt. Nó còn phải tương thích với tầng công suất và cách hệ thống được vận hành. Trước khi đặt thiết bị, nên kiểm tra tối thiểu các hạng mục sau:
- Loại cảm biến đang dùng: thermocouple, RTD hay tín hiệu analog.
- Số vùng nhiệt độc lập cần điều khiển.
- Tải được điều khiển là điện trở, SSR, contactor hay van.
- Kiểu tín hiệu ngõ ra mà cơ cấu chấp hành yêu cầu.
- Có cần phản hồi hoặc hiển thị độ mở van hay không.
- Có cần kết nối PLC, HMI hoặc hệ giám sát qua RS485 hay không.
- Không gian lắp thiết bị trong tủ và yêu cầu thao tác tại mặt tủ.
- Mã model thiết bị cũ nếu đang thực hiện thay thế hoặc cải tạo.
Khi Nào Cần Kết Hợp PLC/HMI Với Bộ Điều Khiển Nhiệt?
Khi máy chỉ có một vòng nhiệt đơn giản, bộ điều khiển nhiệt có thể hoạt động tương đối độc lập. Nhưng khi số vùng tăng, cần recipe, cảnh báo tập trung, lưu trạng thái hoặc đồng bộ nhiệt với trình tự máy, PLC/HMI sẽ giúp hệ thống dễ vận hành và bảo trì hơn.
Trong trường hợp này, nên xem bộ điều khiển nhiệt là một phần của kiến trúc tủ điều khiển PLC thay vì một thiết bị rời. Khi cần lựa chọn thêm PLC, HMI, thiết bị điều khiển hoặc phụ kiện, có thể tham khảo nhóm bộ điều khiển và thiết bị tự động hóa E.S.P.
Câu Hỏi Thường Gặp Về Delta DTC Và DTV
Delta DTC Và DTV Khác Nhau Cốt Lõi Ở Đâu?
DTC thiên về cấu trúc module và mở rộng nhiều vòng nhiệt; DTV được định hướng cho ứng dụng điều khiển van. Vì vậy nên chọn theo cơ cấu chấp hành và kiến trúc hệ thống thay vì chỉ so sánh số chức năng.
Tủ Gia Nhiệt Nhiều Vùng Nên Chọn DTC Hay DTV?
Nếu nhiều vùng nhiệt dùng các vòng điều khiển độc lập và cần cấu hình module gọn trong tủ, DTC thường là hướng cần xem xét trước. Nếu từng vòng lại điều khiển bằng van, cần đánh giá lại cấu trúc van và model phù hợp.
DTV Có Phù Hợp Với Điện Trở Gia Nhiệt Không?
Không nên chọn DTV chỉ vì cần điều khiển nhiệt. DTV có định hướng chính là valve control. Với điện trở gia nhiệt thông thường, cần xác định lại kiểu output, tầng công suất và yêu cầu điều khiển trước khi quyết định.
DTC Có Thể Kết Nối PLC Hoặc HMI Không?
DTC có hỗ trợ truyền thông RS485/Modbus theo cấu hình của dòng sản phẩm, nhờ đó có thể đưa dữ liệu nhiệt về PLC hoặc HMI. Khi triển khai cần kiểm tra địa chỉ, tốc độ truyền, sơ đồ mạng và thông số của model thực tế.
Cần Cung Cấp Thông Tin Gì Khi Nhờ Kỹ Thuật Chọn DTC Hoặc DTV?
Nên chuẩn bị model cũ nếu có, ảnh tem thiết bị, loại cảm biến, số vùng nhiệt, loại tải hoặc van, nguồn cấp, tín hiệu output và yêu cầu truyền thông. Những dữ liệu này giúp hạn chế chọn sai model hoặc phải thay đổi lại sơ đồ tủ.
Kết Luận
Điểm quan trọng khi so sánh Delta DTC và DTV là không xem chúng như hai phiên bản cao thấp của cùng một thiết bị. DTC phù hợp hơn với tư duy module và điều khiển nhiệt nhiều vùng, còn DTV tập trung vào ứng dụng điều khiển van. Trước khi chốt model, nên kiểm tra đầy đủ cảm biến, cơ cấu chấp hành, số vòng nhiệt, truyền thông và kiến trúc tủ để lựa chọn đúng ngay từ đầu.
