Khi HMI tự khởi động lại, đứng hình hoặc tự tắt mở sau một khoảng thời gian vận hành, không nên kết luận ngay rằng màn hình đã hỏng. Cùng một biểu hiện có thể xuất phát từ nguồn điều khiển chập chờn, đầu nối lỏng, nhiệt tích tụ trong tủ, bộ nhớ hoặc dữ liệu lưu trữ có vấn đề, chương trình HMI hoạt động không ổn định, lỗi truyền thông với PLC hoặc phần cứng bên trong HMI.
Điểm quan trọng là giữ nguyên hiện trạng và khoanh vùng theo thứ tự. Nếu reset, nạp firmware hoặc thay HMI quá sớm, kỹ thuật có thể làm mất dấu hiệu ban đầu, mất chương trình hoặc tốn chi phí thay thiết bị trong khi nguyên nhân thực tế nằm ở nguồn hay hệ thống điều khiển. Với sự cố dạng này, nên xác định rõ HMI đang reboot thật sự, chỉ bị treo giao diện hay chỉ mất kết nối với PLC trước khi đi sâu hơn.
Tóm tắt nhanh: Nếu HMI xuất hiện lại màn hình khởi động, hãy ưu tiên kiểm tra nguồn và phần cứng. Nếu màn hình vẫn sáng nhưng cảm ứng/giao diện đứng, kiểm tra chương trình, bộ nhớ và tải xử lý. Nếu HMI thao tác được nhưng dữ liệu PLC đứng yên hoặc báo communication error, cần tách sang nhánh kiểm tra truyền thông.
HMI tự khởi động lại khác HMI bị treo như thế nào?
Phân biệt đúng hiện tượng giúp rút ngắn đáng kể phạm vi kiểm tra. HMI reboot liên tục thường có dấu hiệu màn hình tắt hoặc chuyển về logo, màn hình boot hay trang khởi động. Ngược lại, HMI bị treo có thể vẫn sáng, vẫn hiển thị giao diện cuối cùng nhưng nút bấm không phản hồi hoặc dữ liệu không cập nhật.
| Biểu hiện | Nhóm lỗi nên nghĩ đến trước | Điểm cần quan sát |
|---|---|---|
| HMI trở lại logo/màn hình boot | Nguồn cấp, mạch nguồn, phần cứng | Có xảy ra cùng lúc contactor, motor hoặc tải khác đóng/cắt không? |
| Màn hình sáng nhưng giao diện đứng | Runtime, bộ nhớ, project, thiết bị ngoại vi | Cảm ứng còn phản hồi? Đồng hồ hệ thống còn chạy? |
| HMI thao tác được nhưng dữ liệu PLC đứng | Truyền thông PLC-HMI | Alarm communication, TX/RX, PLC RUN, cáp mạng/RS485 |
| Chỉ lỗi sau khi chạy lâu | Nhiệt, linh kiện suy giảm, log/bộ nhớ | Thời gian từ lúc bật máy đến lúc lỗi có lặp lại tương đối không? |
Nếu HMI chỉ sáng nhưng không nhận thao tác, cần tránh gộp ngay vào lỗi reboot. Trường hợp đó còn có thể liên quan cảm ứng hoặc giao tiếp PLC và nên được tách riêng theo cây chẩn đoán của bài HMI sáng nhưng không điều khiển được.
6 nhóm nguyên nhân khiến HMI tự khởi động lại hoặc bị treo
Không có một nguyên nhân duy nhất cho lỗi này. Cách thực tế hơn là chia hệ thống thành các lớp: nguồn điện, môi trường tủ, phần mềm/bộ nhớ, truyền thông và phần cứng HMI. Kiểm tra từ yếu tố bên ngoài trước sẽ giúp tránh tháo hoặc thay màn hình không cần thiết.
1. Nguồn cấp HMI bị sụt hoặc gián đoạn trong thời gian ngắn
Đây là nhóm cần ưu tiên khi HMI trở lại màn hình khởi động. Nguồn có thể vẫn đo được bình thường ở trạng thái tĩnh nhưng sụt khi contactor, van điện, relay hoặc tải khác đóng cắt. Nếu HMI dùng chung nguồn điều khiển với nhiều thiết bị, cần quan sát thời điểm lỗi có trùng với một thao tác máy cụ thể hay không.
Không nên chỉ đo một lần rồi kết luận nguồn tốt. Cần kiểm tra cả đầu ra bộ nguồn, terminal tại HMI, độ chắc đầu dây và nếu điều kiện cho phép thì theo dõi điện áp trong đúng thời điểm máy chuyển trạng thái.
2. Terminal lỏng, dây nguồn hoặc nhiễu điện trong tủ
Một điểm tiếp xúc không ổn định có thể chỉ phát sinh khi tủ rung, nhiệt độ thay đổi hoặc thiết bị công suất đóng cắt. Ngoài dây nguồn, cần nhìn tổng thể cách đi dây điều khiển, dây truyền thông và dây động lực. Nhiễu không phải lúc nào cũng làm HMI tắt; trong nhiều trường hợp nó làm truyền thông chập chờn và khiến người vận hành tưởng rằng HMI bị treo.
3. Nhiệt tích tụ trong tủ điện hoặc HMI quá nóng
Nếu thiết bị chạy ổn khi mới bật nhưng lỗi xuất hiện sau một khoảng thời gian, nhiệt là một nhánh cần kiểm tra. Nhiệt trong tủ phụ thuộc biến tần, bộ nguồn, servo drive, vị trí lắp HMI, luồng thông gió, bụi và nhiệt độ môi trường. Không nên lấy một ngưỡng nhiệt cố định áp dụng cho mọi HMI; cần đối chiếu manual đúng model.
Điều cần quan tâm không chỉ là HMI nóng bao nhiêu, mà là lỗi có liên hệ rõ với thời gian tích nhiệt hay không. Nếu HMI hoạt động lại sau khi tủ nguội rồi lặp lỗi theo chu kỳ tương tự, đây là dữ liệu có giá trị khi khoanh vùng.
4. Bộ nhớ, lịch sử alarm, recipe hoặc vùng lưu trữ có vấn đề
Một số project HMI có chức năng ghi alarm, trend, recipe hoặc dữ liệu sản xuất. Nếu lỗi liên quan vùng lưu trữ, thiết bị có thể chậm dần, treo ở một thao tác nhất định hoặc phát sinh bất thường khi đọc/ghi dữ liệu. Tuy nhiên, dung lượng, cấu trúc bộ nhớ và cơ chế lưu khác nhau giữa các hãng, vì vậy không nên xóa dữ liệu hay format thiết bị lưu trữ theo phỏng đoán.
Nếu cần can thiệp project, nên ưu tiên backup chương trình HMI và ghi lại phiên bản phần mềm, model thiết bị, cấu hình truyền thông trước.
5. Project HMI hoặc truyền thông làm runtime hoạt động không ổn định
HMI phải liên tục đọc dữ liệu PLC, cập nhật màn hình, xử lý alarm và thực thi các chức năng được lập trình. Nếu sự cố chỉ xuất hiện khi mở một màn hình, gọi một recipe hoặc khi mạng có nhiều timeout, cần kiểm tra cả project lẫn truyền thông thay vì chỉ nhìn phần cứng.
Trường hợp HMI vẫn thao tác được nhưng giá trị PLC không thay đổi nên được đối chiếu thêm bài lỗi truyền thông Modbus RS485 PLC HMI biến tần. Với hệ thống nhiều thiết bị, bài PLC, HMI, biến tần và servo kết nối với nhau giúp xác định đúng lớp nào đang mất lệnh hoặc phản hồi.
6. Phần cứng HMI suy giảm sau thời gian vận hành
Nếu nguồn, dây, môi trường, project và truyền thông đã được loại trừ nhưng HMI vẫn tự reboot, cần xem xét mạch nguồn nội bộ, bộ nhớ, bo xử lý hoặc linh kiện khác trên thiết bị. Dấu hiệu như lỗi chỉ xuất hiện khi máy nóng, reboot ngay cả khi HMI được thử với nguồn đã xác minh hoặc đứng ở màn hình boot có thể làm tăng nghi ngờ phần cứng, nhưng vẫn cần đo kiểm trước khi kết luận.
Bảng khoanh vùng nhanh khi màn hình HMI tự tắt mở hoặc treo
| Tình huống | Ưu tiên kiểm tra | Ý nghĩa thực tế |
|---|---|---|
| Reboot đúng lúc motor/contactor khởi động | Nguồn, terminal, nhiễu | Có khả năng lỗi liên quan biến động hệ thống hơn là project HMI. |
| Chạy lâu mới treo, tắt nguội chạy lại | Nhiệt, phần cứng | Cần ghi lại thời gian lỗi và nhiệt độ/điều kiện tủ để đối chiếu. |
| Chỉ treo khi vào một màn hình hoặc thao tác cụ thể | Project, dữ liệu, bộ nhớ | Không nên thay HMI trước khi kiểm tra file chương trình. |
| HMI vẫn thao tác nhưng dữ liệu đứng | PLC, truyền thông | HMI có thể không hỏng; lỗi nằm ở tuyến giao tiếp hoặc PLC. |
| Reboot cả khi chạy độc lập với nguồn đã kiểm tra | Phần cứng HMI | Nên chuyển sang kiểm tra bo nguồn, bộ nhớ và bo xử lý. |
Quy trình 7 bước kiểm tra HMI tự khởi động lại an toàn
Trình tự nên đi từ thu thập bằng chứng đến kiểm tra nguồn và điều kiện vận hành, sau đó mới can thiệp phần mềm hoặc phần cứng. Cách này giúp tránh tạo thêm lỗi trong lúc tìm nguyên nhân.
Bước 1: Ghi lại đúng thời điểm và kiểu lỗi
Quay video nếu có thể, ghi thời gian từ khi bật máy đến lúc lỗi, màn hình đang mở, thiết bị nào vừa hoạt động và HMI có xuất hiện logo boot hay không. Thông tin này đôi khi hữu ích hơn việc chỉ mô tả “màn hình bị treo”.
Bước 2: Backup dữ liệu trước khi thay đổi cấu hình
Nếu hệ thống cho phép, lưu file HMI, thông tin model, phiên bản project và thông số truyền thông. Không reset factory hay nạp chương trình khác trước khi chắc chắn đã có dữ liệu phục hồi.
Bước 3: Kiểm tra nguồn tại đúng điểm cấp cho HMI
Kiểm tra đầu ra bộ nguồn, terminal trung gian và đầu cấp HMI. Quan sát hiện tượng trong lúc máy chuyển trạng thái, đặc biệt nếu reboot trùng với thời điểm contactor, van hoặc thiết bị công suất hoạt động.
Bước 4: Kiểm tra nhiệt và thông gió trong tủ
Kiểm tra bụi, quạt lọc, vị trí lắp HMI và các nguồn phát nhiệt gần đó. Đối chiếu giới hạn vận hành theo manual đúng model thay vì dùng một giá trị chung cho tất cả màn hình.
Bước 5: Tách lỗi HMI với lỗi truyền thông
Quan sát PLC còn RUN hay không, dữ liệu có đứng toàn bộ hay chỉ một nhóm tag, cổng mạng/RS485 có hoạt động và có alarm communication không. Với hệ thống phức tạp, nên kiểm tra theo kiến trúc tổng thể của tủ điều khiển PLC.
Bước 6: Rà soát project, bộ nhớ và thiết bị lưu trữ
Nếu lỗi gắn với một màn hình, chức năng hoặc thao tác cụ thể, cần kiểm tra project trước. Với model có USB, thẻ nhớ, log hay recipe, chỉ can thiệp sau khi đã backup và xác nhận hướng dẫn của hãng.
Bước 7: Chạy thử để xác nhận nguyên nhân
Sau mỗi thay đổi chỉ nên kiểm tra một yếu tố để biết điều gì thực sự tác động đến lỗi. Nếu thay nhiều thiết bị hoặc chỉnh nhiều tham số cùng lúc, rất khó chứng minh nguyên nhân và lỗi có thể quay lại sau khi máy đưa vào sản xuất.
Những thao tác không nên làm ngay khi HMI bị treo
- Không reset factory khi chưa có bản backup chương trình.
- Không nạp firmware hoặc project khác chỉ để “thử xem có hết treo không”.
- Không thay HMI mới trước khi kiểm tra nguồn và PLC/truyền thông.
- Không đấu tắt mạch bảo vệ hoặc sửa dây khi hệ thống chưa được cô lập an toàn.
- Không mở thiết bị và đo trên bo mạch nếu người thao tác không có thiết bị, sơ đồ và năng lực sửa chữa phù hợp.
Nếu cần kiểm tra chuyên sâu, có thể chuyển từ bài chẩn đoán này về dịch vụ sửa màn hình HMI hoặc HUB dịch vụ sửa chữa biến tần servo của E.S.P.
Khi nào nên sửa HMI, khi nào cân nhắc thay màn hình?
Quyết định sửa hay thay không nên dựa riêng vào tuổi thiết bị. Cần xem khả năng backup project, mức độ hư hỏng, tính sẵn có của model thay thế, khả năng tương thích với PLC và cổng truyền thông, cũng như thời gian máy có thể dừng để xử lý.
| Tình trạng | Hướng cân nhắc |
|---|---|
| Project còn backup, model vẫn phù hợp hệ thống | Ưu tiên khoanh vùng và đánh giá khả năng sửa. |
| Nguồn ngoài hoặc truyền thông gây lỗi | Xử lý hệ thống, chưa cần thay HMI. |
| Phần cứng HMI lỗi nhưng model còn khả năng sửa | Đánh giá sửa bo/mạch nguồn/bộ phận liên quan sau đo kiểm. |
| Model cũ, khó thay thế trực tiếp hoặc project không còn dữ liệu | Cần đánh giá đồng thời phương án phục hồi, chuyển đổi hoặc nâng cấp. |

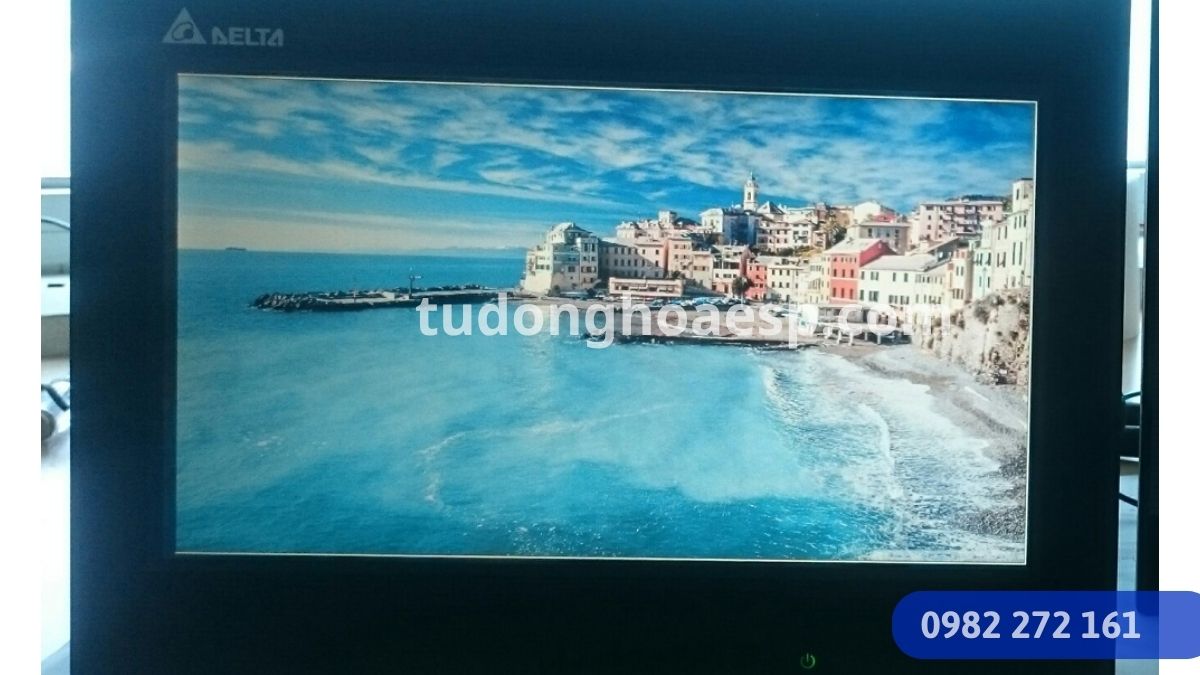

Ví dụ, website E.S.P hiện có trang thông tin HMI Delta DOP-B07E411. Khi xử lý một HMI Delta hoặc model khác đang dùng trong máy cũ, điều quan trọng không phải chỉ tìm màn hình cùng kích thước mà còn phải kiểm tra chương trình, cổng truyền thông và khả năng thay thế thực tế.
Nên chuẩn bị gì khi gửi HMI cho kỹ sư kiểm tra?
Thông tin đầu vào càng rõ, kỹ thuật càng dễ tái hiện lỗi và tránh thay linh kiện theo phỏng đoán. Đặc biệt với lỗi chỉ xuất hiện sau một thời gian chạy, video và điều kiện phát sinh lỗi rất có giá trị.
- Ảnh rõ tem model HMI.
- Video lúc HMI reboot hoặc bị treo nếu ghi được.
- Thời gian chạy trước khi xuất hiện lỗi.
- Thông tin nguồn cấp và thiết bị dùng chung nguồn.
- Model PLC, loại kết nối PLC-HMI và sơ đồ mạng nếu có.
- File project/backup HMI hiện có.
- Mô tả lỗi xuất hiện ở tất cả màn hình hay chỉ một chức năng.
- Thông tin các thay đổi gần đây của máy trước khi lỗi bắt đầu.
Câu hỏi thường gặp về HMI tự khởi động lại
HMI tự khởi động lại có chắc chắn là hỏng màn hình không?
Không. HMI reboot có thể do nguồn ngoài, terminal, nhiệt, project hoặc phần cứng bên trong. Nếu hiện tượng xảy ra đúng lúc tải khác đóng cắt, cần kiểm tra nguồn và hệ thống tủ trước khi kết luận HMI hỏng.
Vì sao HMI chạy được vài giờ rồi mới bị treo?
Lỗi phát sinh theo thời gian có thể liên quan tích nhiệt, phần cứng suy giảm khi nóng, tác vụ ghi dữ liệu hoặc một điều kiện chương trình chỉ xuất hiện sau nhiều chu kỳ. Cần ghi lại thời gian và thao tác ngay trước khi lỗi xảy ra để khoanh vùng.
HMI bị treo nhưng PLC vẫn chạy thì kiểm tra gì?
Nếu PLC vẫn RUN, cần xác định HMI đứng toàn bộ giao diện hay chỉ ngừng cập nhật dữ liệu. Trường hợp chỉ mất dữ liệu nên kiểm tra truyền thông; nếu giao diện và cảm ứng đều đứng, mới tập trung nhiều hơn vào runtime, bộ nhớ hoặc phần cứng HMI.
Có nên reset HMI khi màn hình liên tục bị treo không?
Không nên reset factory trước khi có backup và chưa xác định nguyên nhân. Reset có thể xóa cấu hình hoặc khiến việc phục hồi khó hơn trong khi lỗi thực tế vẫn nằm ở nguồn, truyền thông hoặc phần cứng.
Khi nào nên gửi HMI đi sửa?
Nên chuyển sang kiểm tra chuyên sâu khi nguồn và kết nối ngoài đã được xác minh nhưng HMI vẫn reboot, treo lặp lại, đứng ở màn hình boot hoặc lỗi tăng khi thiết bị nóng lên. Khi gửi sửa nên kèm model, video hiện tượng và file backup nếu có.
Kết luận
HMI tự khởi động lại hoặc bị treo sau một thời gian chạy không nên được xử lý theo hướng thay màn hình ngay. Hãy phân biệt reboot với mất truyền thông, lưu lại hiện tượng, kiểm tra nguồn, terminal, nhiệt, project và kết nối PLC trước. Chỉ khi các yếu tố bên ngoài đã được loại trừ mới nên chuyển sang kiểm tra phần cứng HMI.
Nếu nhà máy cần kiểm tra và sửa màn hình HMI, có thể gửi model, ảnh tem thiết bị, video lỗi và thông tin hệ thống cho E.S.P để kỹ thuật có dữ liệu khoanh vùng trước khi xử lý.
