Khi HMI sáng nhưng không điều khiển được, việc màn hình vẫn hiển thị chưa đủ để kết luận HMI còn hoạt động bình thường. Sự cố có thể nằm ở lớp cảm ứng, project HMI, cổng truyền thông, dây kết nối, cấu hình địa chỉ hoặc PLC phía sau. Hai tình trạng nhìn bên ngoài khá giống nhau nhưng hướng xử lý hoàn toàn khác: nếu cảm ứng hỏng, thao tác trên màn hình không được ghi nhận; nếu truyền thông HMI–PLC bị lỗi, nút có thể vẫn đổi trạng thái trên giao diện nhưng PLC không nhận được dữ liệu.
Cách an toàn hơn là khoanh vùng theo từng lớp thay vì thay màn hình hoặc chỉnh hàng loạt parameter. Trước hết cần xác định HMI có nhận thao tác hay không, sau đó kiểm tra dữ liệu có thay đổi trên màn hình, trạng thái PLC, cáp truyền thông và cấu hình mạng. Nếu lỗi liên quan nhiều thiết bị, có thể cần kiểm tra đồng thời HMI, PLC và hệ thống trong dịch vụ sửa HMI và kiểm tra kết nối PLC.
Tóm tắt nhanh: Nếu HMI không phản ứng ở mọi vùng hoặc bấm lệch vị trí, hãy ưu tiên kiểm tra lớp cảm ứng. Nếu HMI vẫn nhận thao tác nhưng giá trị PLC không thay đổi, hãy chuyển sang kiểm tra driver truyền thông, cổng COM/Ethernet, địa chỉ thiết bị, dây cáp và trạng thái PLC. Không nên reset chương trình hoặc đấu tắt liên động chỉ để thử.
HMI sáng nhưng không điều khiển được thường lỗi ở đâu?
HMI gồm nhiều lớp chức năng. Phần LCD chịu trách nhiệm hiển thị, touch panel nhận thao tác, bo điều khiển xử lý project và cổng truyền thông trao đổi dữ liệu với PLC. Vì vậy, màn hình sáng chỉ cho biết thiết bị vẫn có nguồn và ít nhất một phần hệ thống hiển thị đang hoạt động; nó không chứng minh cảm ứng hoặc giao tiếp PLC còn tốt.
Trong dây chuyền, HMI thường đóng vai trò giao diện để người vận hành nhập lệnh, còn PLC xử lý logic, kiểm tra điều kiện liên động rồi mới điều khiển biến tần, servo, contactor hoặc cơ cấu chấp hành. Vì vậy, khi nhấn Start mà máy không chạy, cần xác định lệnh đã rời khỏi HMI và tới PLC hay chưa. Có thể xem thêm kiến trúc tại bài PLC, HMI, biến tần và servo kết nối với nhau.
Phân biệt nhanh lỗi cảm ứng HMI và lỗi giao tiếp PLC
Điểm quan trọng nhất là quan sát xem thao tác có được HMI ghi nhận hay không. Nếu con trỏ, hiệu ứng nút hoặc trường nhập liệu hoàn toàn không phản ứng, khả năng lỗi nằm ở touch panel hoặc lớp xử lý cảm ứng sẽ cao hơn. Ngược lại, nếu nút đã đổi trạng thái nhưng giá trị thực tế trên PLC không thay đổi, cần kiểm tra đường truyền và mapping dữ liệu.
| Dấu hiệu | Nhóm lỗi nên ưu tiên | Hướng kiểm tra |
|---|---|---|
| Bấm toàn màn hình không phản ứng | Touch panel / cảm ứng | Kiểm tra vùng cảm ứng, tình trạng lệch hoặc liệt touch |
| Chỉ một vùng hoặc một số phím không nhận | Touch panel hoặc project HMI | Đối chiếu vị trí nút và vùng cảm ứng lỗi |
| Nút đổi màu nhưng máy không chạy | Tag, PLC, liên động | Theo dõi bit/word tương ứng trên PLC |
| Dữ liệu trên HMI đứng yên hoặc báo mất kết nối | Truyền thông HMI–PLC | Kiểm tra cổng, cáp, protocol và thông số mạng |
| HMI giao tiếp được nhưng chỉ một nút không tác dụng | Project HMI / logic PLC | Kiểm tra tag, kiểu ghi dữ liệu và điều kiện liên động |
Trường hợp HMI bị liệt hoặc lệch cảm ứng
Với HMI liệt cảm ứng, màn hình LCD có thể vẫn hiển thị giao diện hoàn chỉnh nhưng thao tác tay không được ghi nhận. Một số trường hợp chỉ liệt một vùng, nhấn điểm này lại nhận điểm khác hoặc phải nhấn nhiều lần mới tác động. Đây là dấu hiệu khác với mất truyền thông vì dữ liệu từ PLC đôi khi vẫn tiếp tục cập nhật trên màn hình.
Kỹ thuật nên thử nhiều vùng giao diện có chức năng khác nhau, đặc biệt là những nút vốn được xác nhận đang hoạt động trước đó. Nếu toàn bộ vùng chạm không phản ứng nhưng dữ liệu động trên HMI vẫn thay đổi theo máy, nhánh kiểm tra cảm ứng cần được ưu tiên. Với thiết bị đang vận hành trong máy sản xuất, không nên tự bóc touch panel hoặc mở HMI khi còn cấp điện.
Nếu cần kiểm tra sâu phần cứng, người dùng có thể tham khảo trang sửa màn hình HMI để chuyển sang quy trình kiểm tra thiết bị thay vì tiếp tục thay đổi cấu hình PLC.

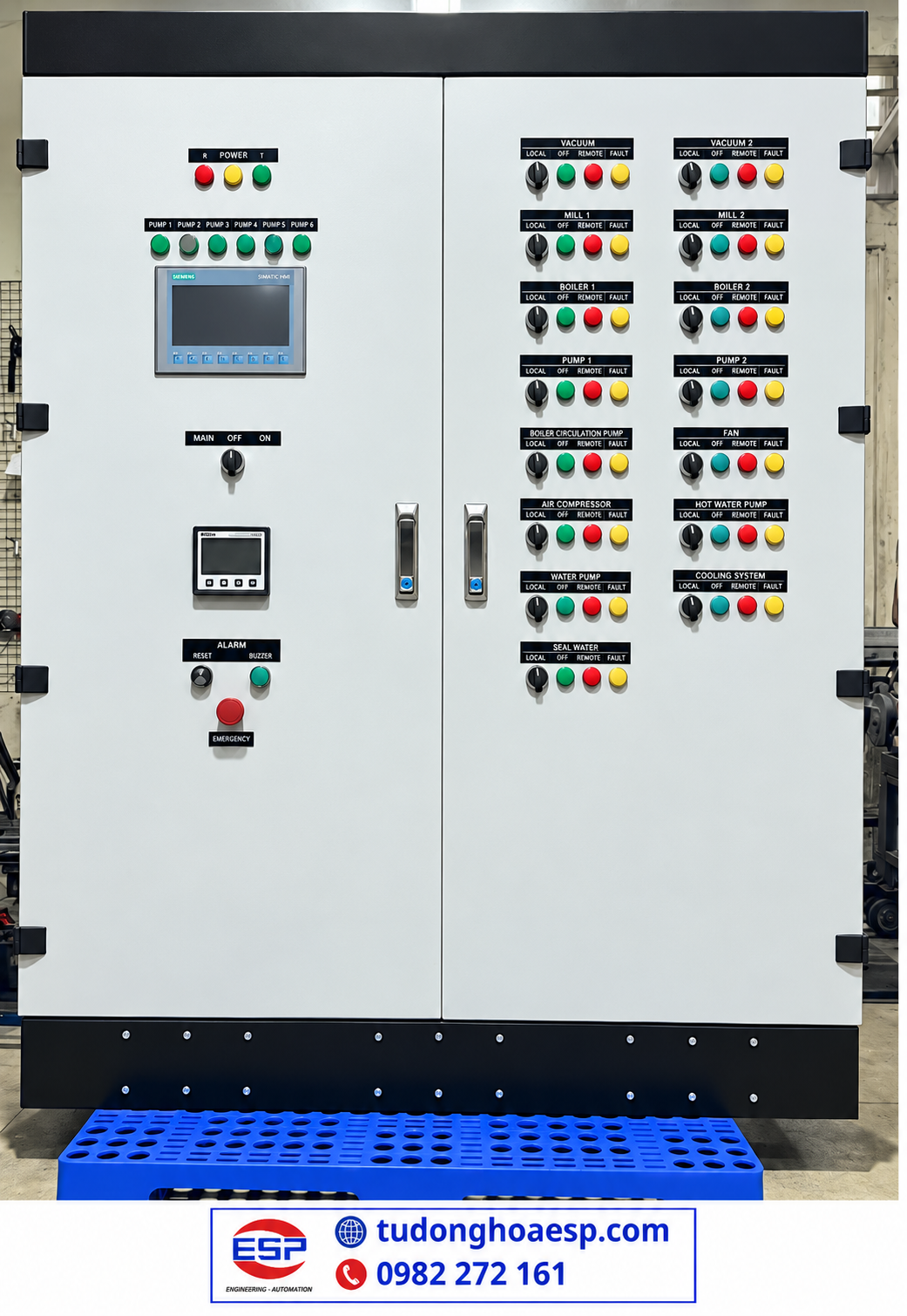

Cảm ứng vẫn hoạt động nhưng HMI không kết nối PLC
Nếu thao tác trên giao diện vẫn có hiệu ứng nhưng giá trị PLC không đổi, lỗi có thể nằm ở kết nối giữa hai thiết bị. Trong trường hợp HMI không kết nối PLC, cần nhìn hệ thống như một chuỗi gồm nguồn HMI, PLC, cổng truyền thông, dây dẫn, cấu hình protocol, địa chỉ thiết bị và vùng dữ liệu mà project đang truy cập.
Kiểm tra trạng thái PLC trước
HMI sáng không có nghĩa PLC cũng đang ở trạng thái RUN. Nếu PLC mất nguồn, dừng chương trình, lỗi CPU hoặc module truyền thông không hoạt động, HMI vẫn có thể hiển thị project cũ nhưng không trao đổi dữ liệu mới. Vì vậy, trạng thái nguồn và RUN/ERROR của PLC phải được xác nhận trước khi kết luận cổng HMI bị hỏng.
Kiểm tra cổng và dây truyền thông
Đầu nối lỏng, dây đứt ngầm, cắm nhầm cổng hoặc thay cáp không đúng pinout đều có thể làm màn hình mất dữ liệu dù HMI vẫn hoạt động. Với RS485 còn cần kiểm tra đúng tuyến A/B và các yếu tố mạng; với Ethernet cần kiểm tra đường cáp, switch và cấu hình IP phù hợp với kiến trúc thực tế.
Nếu hệ thống dùng Modbus RS485, nên tham khảo riêng checklist tại bài lỗi truyền thông Modbus RS485 PLC HMI biến tần thay vì cố nhồi toàn bộ chẩn đoán mạng vào bài này.
Kiểm tra tag và địa chỉ dữ liệu
Một HMI có thể giao tiếp bình thường nhưng một nút riêng vẫn không điều khiển được nếu tag đang ghi sai bit, sai word, sai kiểu dữ liệu hoặc PLC không cho phép tác động trong trạng thái hiện tại. Điểm này đặc biệt quan trọng khi project HMI hoặc chương trình PLC vừa được chỉnh sửa, phục hồi từ backup hoặc thay CPU.
7 bước khoanh vùng HMI sáng nhưng không điều khiển được
Một quy trình có thứ tự giúp tránh tình trạng vừa thay đổi project HMI, vừa chỉnh PLC và vừa thay cáp khiến nguyên nhân ban đầu khó xác định. Với hệ thống đang vận hành, nên ghi lại tình trạng ban đầu và chỉ thay đổi một yếu tố trong mỗi lần thử.
- Quan sát lỗi chính xác: HMI không nhận touch, hay nhận touch nhưng máy không phản hồi?
- Kiểm tra nhiều vùng cảm ứng: xác định lỗi toàn màn hình hay chỉ một khu vực.
- Quan sát dữ liệu động: xem giá trị trạng thái từ PLC có tiếp tục cập nhật trên HMI hay không.
- Kiểm tra PLC: xác nhận nguồn, trạng thái RUN và alarm trước khi chỉnh HMI.
- Kiểm tra đường truyền: rà lại cổng, connector, dây tín hiệu và thiết bị mạng liên quan.
- Đối chiếu cấu hình: kiểm tra protocol, địa chỉ, tag và parameter theo project đang sử dụng.
- Cô lập phần nghi lỗi: chỉ sau khi đã có bằng chứng mới chuyển sang kiểm tra phần cứng HMI, cổng PLC hoặc bo mạch.
Những việc không nên làm khi HMI đang mất điều khiển
Sai lầm phổ biến nhất là reset HMI hoặc PLC ngay khi chưa có backup. Việc khôi phục mặc định, tải project khác hoặc sửa nhiều thông số cùng lúc có thể làm mất cấu hình đang chạy và khiến quá trình truy nguyên khó hơn. Tương tự, không nên đấu tắt Emergency Stop, relay an toàn hoặc các tín hiệu liên động chỉ để xem máy có chạy hay không.
Nếu hệ thống cần can thiệp trong tủ, việc đo kiểm phải do người có chuyên môn thực hiện theo quy trình an toàn điện phù hợp. Với các dự án có nhiều thiết bị kết nối chung, nên xem toàn bộ cấu trúc tủ điều khiển PLC thay vì chỉ tập trung vào một màn hình.
Khi nào nên kiểm tra HMI, khi nào cần kiểm tra cả PLC?
| Tình trạng | Phạm vi nên kiểm tra |
|---|---|
| Toàn bộ cảm ứng không hoạt động nhưng dữ liệu vẫn cập nhật | Ưu tiên HMI và touch panel |
| Nhiều giá trị đồng thời không cập nhật | HMI, mạng truyền thông và PLC |
| Chỉ một nút không có tác dụng | Tag HMI và logic PLC liên quan |
| Lỗi xuất hiện sau khi thay HMI hoặc PLC | Project, cấu hình truyền thông, địa chỉ và compatibility |
| HMI báo communication error | Nguồn PLC, cổng, cáp, protocol và thiết lập mạng |
Nếu xác định HMI hỏng phần cứng và cần thay thiết bị, có thể đối chiếu thêm nhóm màn hình cảm ứng HMI. Tuy nhiên, chỉ nên quyết định thay sau khi đã loại trừ lỗi PLC, cáp và project, vì thay màn hình không giải quyết được sự cố nếu nguyên nhân thực sự nằm ở mạng điều khiển.
Cần chuẩn bị thông tin gì khi nhờ kỹ sư kiểm tra?
Thông tin đầu vào càng rõ thì quá trình phân biệt lỗi cảm ứng, lỗi project và lỗi giao tiếp càng nhanh. Trước khi liên hệ kỹ thuật, nên ghi lại model HMI và PLC, ảnh lỗi đang hiển thị, thời điểm bắt đầu sự cố, thao tác vừa thực hiện trước khi lỗi xuất hiện, hình cổng truyền thông và tình trạng đèn PLC. Nếu có file backup HMI hoặc PLC, cần giữ nguyên bản gốc.
Với HMI Delta đang được sử dụng trong hệ thống, website E.S.P hiện cũng có nhóm màn hình cảm ứng HMI Delta để đối chiếu dòng thiết bị trước khi xem xét phương án sửa hoặc thay thế.
Câu hỏi thường gặp về HMI sáng nhưng không điều khiển được
HMI sáng nhưng bấm không ăn có chắc chắn là hỏng cảm ứng không?
Không. Nếu toàn bộ màn hình không nhận thao tác thì touch panel là một khả năng cần kiểm tra, nhưng cũng có thể liên quan đến project bị treo hoặc phần xử lý HMI. Cần quan sát dữ liệu trên màn hình có tiếp tục cập nhật hay không và thử nhiều vùng cảm ứng trước khi kết luận phần cứng đã hỏng.
Làm sao phân biệt lỗi HMI với lỗi PLC?
Nếu HMI không nhận thao tác ở nhiều vùng nhưng dữ liệu PLC vẫn cập nhật, nên ưu tiên kiểm tra cảm ứng. Nếu HMI nhận nút nhưng dữ liệu không ghi được hoặc nhiều giá trị cùng mất cập nhật, cần kiểm tra PLC, đường truyền và cấu hình giao tiếp. Không nên chỉ dựa vào việc màn hình đang sáng.
HMI nhấn nút Start nhưng máy không chạy là lỗi gì?
Ngoài lỗi HMI, PLC có thể đang chặn lệnh vì một điều kiện liên động chưa thỏa mãn như trạng thái bảo vệ, chế độ vận hành hoặc thiết bị chưa Ready. Cần theo dõi bit lệnh trong PLC để xác định nút HMI đã ghi dữ liệu thành công hay chưa rồi mới kiểm tra phần thực thi phía sau.
Có nên reset HMI hoặc PLC khi mất kết nối không?
Không nên reset về mặc định khi chưa backup project và parameter. Reset có thể làm mất cấu hình truyền thông hoặc dữ liệu cần dùng để xác định nguyên nhân. Trước tiên nên ghi nhận trạng thái lỗi, kiểm tra nguồn, cáp, địa chỉ và chương trình hiện tại; chỉ thay đổi cấu hình khi biết rõ mục tiêu của thao tác.
Cần gửi thông tin gì cho kỹ sư E.S.P khi HMI không điều khiển được?
Nên chuẩn bị model HMI và PLC, ảnh màn hình lỗi, ảnh cổng và dây kết nối, trạng thái đèn PLC, mô tả nút hoặc chức năng không hoạt động và thời điểm lỗi xuất hiện. Nếu có project HMI, chương trình PLC hoặc bản backup cũ, nên giữ nguyên để kỹ thuật đối chiếu trước khi chỉnh sửa hệ thống.
Kết luận
HMI sáng nhưng không điều khiển được không đồng nghĩa với việc phải thay ngay màn hình. Bước quan trọng nhất là phân biệt HMI không nhận cảm ứng với trường hợp HMI vẫn hoạt động nhưng mất dữ liệu với PLC. Từ đó mới kiểm tra lần lượt touch panel, project HMI, trạng thái PLC, cáp, protocol, địa chỉ và logic điều khiển.
Khoanh vùng theo từng lớp giúp hạn chế thay nhầm thiết bị và giữ nguyên cấu hình hệ thống để phục vụ chẩn đoán. Nếu đã kiểm tra các bước cơ bản nhưng chưa xác định được lỗi, nên cung cấp model, hình ảnh trạng thái và file backup hiện có để kỹ thuật đánh giá trước khi can thiệp sâu.
