Bypass biến tần bằng contactor là phương án tạo một đường cấp nguồn trực tiếp cho motor để hệ thống có thể duy trì chế độ vận hành phù hợp khi biến tần không sử dụng được. Tuy nhiên, yêu cầu quan trọng nhất không phải là lắp thêm một contactor bypass mà là bảo đảm đường biến tần và đường trực tiếp không thể đóng đồng thời. Một mạch đúng nguyên tắc thường cần nhiều lớp khóa chéo gồm liên động cơ khí, liên động điện bằng tiếp điểm phụ, khóa logic PLC, phản hồi trạng thái contactor và trình tự chuyển mạch có xác nhận.
Nếu chỉ dựa vào một bit chương trình hoặc một khoảng thời gian delay, hệ thống vẫn có thể phát sinh trạng thái không mong muốn khi contactor bị dính tiếp điểm, tín hiệu phản hồi sai hoặc thao tác chuyển chế độ không đúng. Với các tủ có PLC, biến tần và nhiều điều kiện an toàn, nên xem bypass như một phần của toàn bộ giải pháp tủ điều khiển PLC có mạch bypass biến tần, thay vì một mạch phụ lắp thêm độc lập.
Bypass Biến Tần Bằng Contactor Hoạt Động Thế Nào?

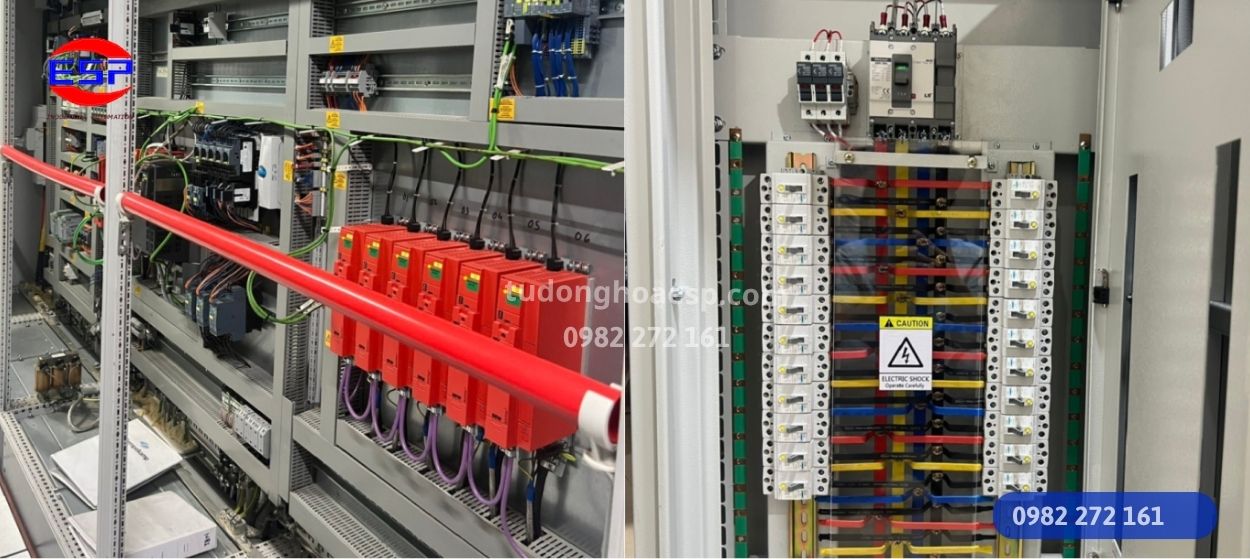

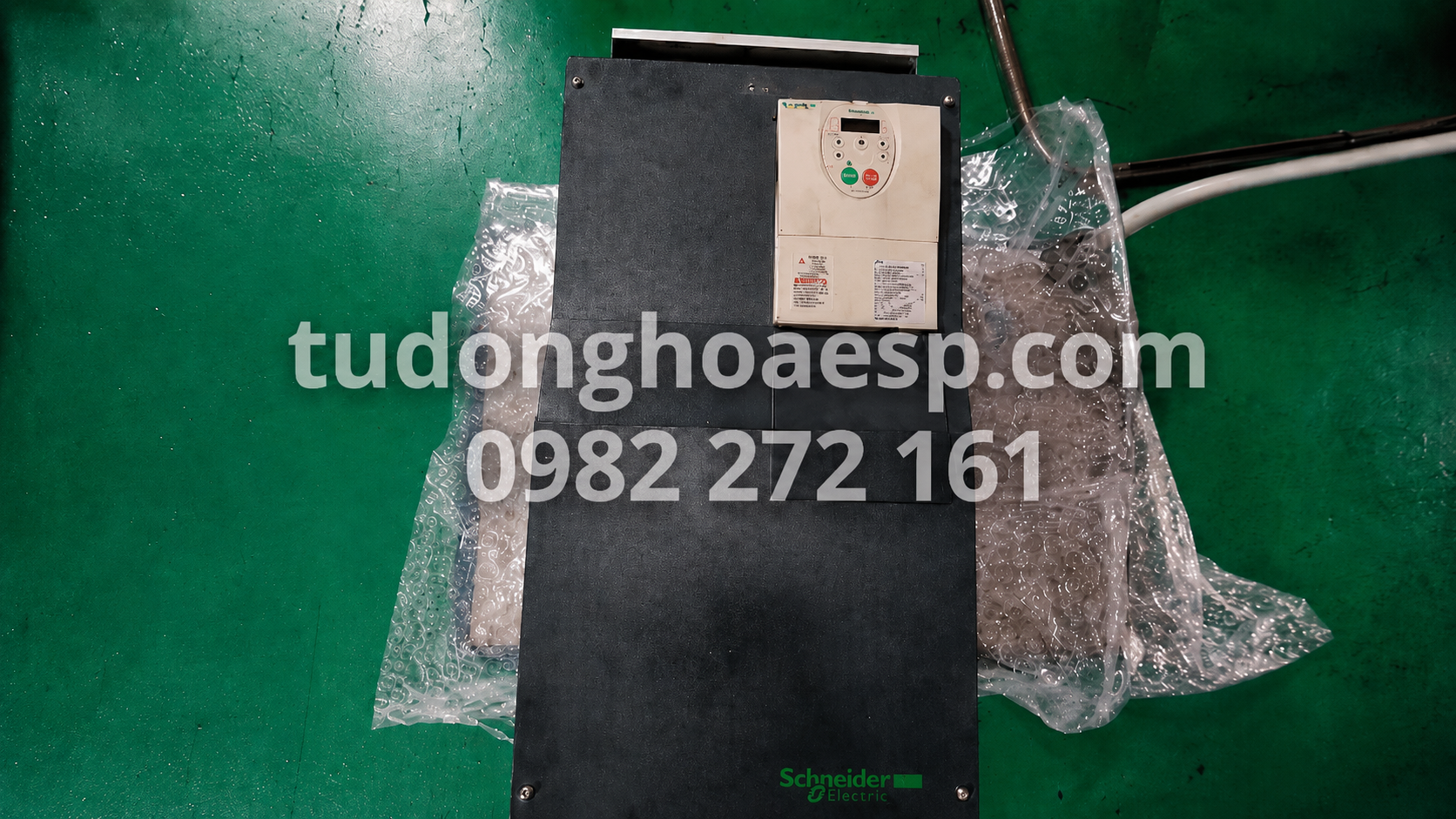

Về nguyên tắc, motor có hai đường cấp nguồn: một đường qua biến tần để điều khiển tốc độ và một đường bypass để motor nhận nguồn trực tiếp khi điều kiện công nghệ cho phép. Tùy cấu trúc tủ, hệ thống có thể sử dụng hai hoặc nhiều contactor để cô lập các đường nguồn. Số lượng thiết bị cụ thể phải dựa trên sơ đồ điện, chức năng cách ly và hướng dẫn của biến tần đang sử dụng.
Điểm bất biến là contactor bypass và contactor nối motor với đầu ra biến tần không được tạo ra trạng thái song song. Nguồn lưới không được đưa ngược vào ngõ ra U-V-W của biến tần. Đồng thời, contactor phía ngõ ra biến tần cũng không nên đóng cắt tùy ý khi biến tần đang cấp dòng cho motor nếu nhà sản xuất không cho phép.
Vì Sao Phải Tránh Hai Contactor Đóng Đồng Thời?
Trong chế độ chạy biến tần, điện áp và tần số cấp cho motor được tạo ra từ tầng công suất của VFD. Trong chế độ bypass, motor nhận nguồn trực tiếp từ lưới. Nếu hai đường này cùng được nối vào motor tại một thời điểm, hệ thống có thể tạo ra trạng thái điện không kiểm soát và ảnh hưởng trực tiếp đến tầng công suất biến tần.
Vì vậy, liên động biến tần không nên chỉ được hiểu là “PLC không cho hai output ON cùng lúc”. Hệ thống cần ngăn được cả trường hợp lỗi phần mềm, contactor không nhả, tiếp điểm bị dính hoặc người vận hành chuyển chế độ không đúng trình tự. Đây cũng là lý do các nguyên tắc trong bài thiết kế liên động an toàn cho tủ PLC cần được xem xét cùng với mạch bypass.
5 Lớp Liên Động Nên Có Trong Mạch Bypass Biến Tần
Một thiết kế tốt nên tạo nhiều lớp ngăn chặn độc lập. Khi một lớp không hoạt động đúng, lớp còn lại vẫn giúp hạn chế khả năng hai đường nguồn được đóng cùng lúc.
| Lớp liên động | Vai trò | Điểm cần xác nhận |
|---|---|---|
| Khóa cơ khí | Ngăn hai contactor đối nghịch đóng cơ học cùng lúc khi cấu hình thiết bị hỗ trợ. | Đúng bộ interlock và đúng loại contactor. |
| Khóa chéo điện | Dùng tiếp điểm phụ của contactor này để chặn cuộn coil của contactor kia. | Trạng thái tiếp điểm phụ phù hợp với trạng thái thực. |
| Liên động PLC | Không phát hai lệnh đóng đối nghịch và quản lý trình tự chuyển chế độ. | Logic mutual exclusion và điều kiện permissive. |
| Phản hồi contactor | Xác nhận contactor trước đã thực sự nhả trước khi cho phép contactor tiếp theo đóng. | Auxiliary feedback và cảnh báo mismatch. |
| Liên động trình tự | Buộc hệ thống dừng và đạt điều kiện chuyển đổi trước khi đổi đường nguồn. | RUN VFD, tốc độ motor, trạng thái contactor và điều kiện công nghệ. |
Trong đó, PLC nên là lớp điều phối trình tự chứ không phải lớp bảo vệ duy nhất. Với chức năng có liên quan đến an toàn máy, việc sử dụng PLC thường, safety relay hay PLC safety phải được xác định từ đánh giá rủi ro và kiến trúc an toàn của máy.
Trình Tự Chuyển Từ Biến Tần Sang Bypass
Khi cần chuyển sang bypass, nguyên tắc là phải tách hoàn toàn đường biến tần trước khi cấp nguồn trực tiếp cho motor. Hệ điều khiển nên gửi lệnh dừng biến tần, xác nhận trạng thái chạy đã được loại bỏ và chờ motor đạt điều kiện phù hợp với thiết kế. Sau đó contactor đường biến tần mới được nhả.
PLC không nên cho phép contactor bypass đóng chỉ vì đã hết một timer cố định. Tốt hơn là phải nhận được tín hiệu phản hồi xác nhận contactor phía VFD đã nhả, đồng thời các điều kiện bảo vệ của đường bypass đều hợp lệ. Khi đó mới cho phép đóng contactor chạy trực tiếp.
Chuyển Từ Bypass Về Biến Tần Cần Kiểm Tra Gì?
Chiều chuyển ngược lại cũng phải tuân theo nguyên tắc break-before-make: đường bypass phải được ngắt trước, xác nhận contactor đã nhả rồi mới nối motor về phía biến tần. Biến tần chỉ nên nhận lệnh RUN sau khi trạng thái mạch động lực đã đúng và không còn đường nguồn trực tiếp nối với motor.
Ngoài contactor, kỹ thuật cần kiểm tra thứ tự pha, chiều quay motor, thông số motor trong VFD và điều kiện công nghệ trước khi khởi động lại. Nếu motor đang dẫn động bơm, quạt, băng tải hoặc máy nén, việc chuyển từ chạy trực tiếp sang điều khiển biến tần còn phải phù hợp với trạng thái cơ khí của tải.
PLC Và HMI Nên Giám Sát Những Trạng Thái Nào?

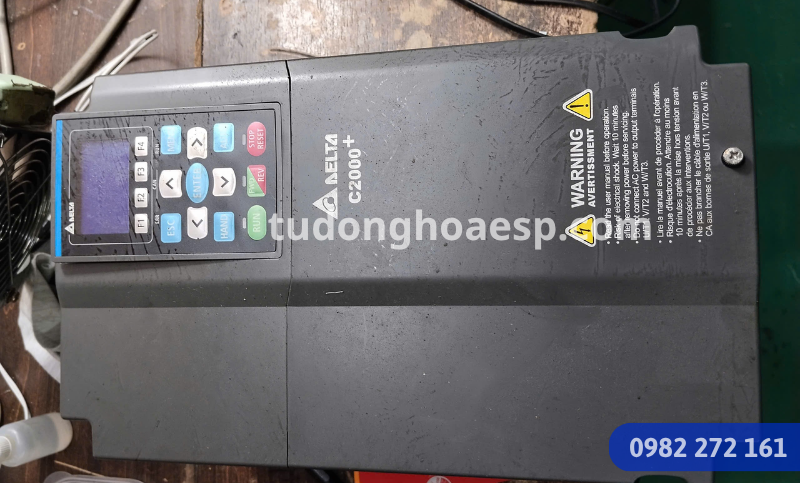

PLC nên biết cả lệnh điều khiển lẫn trạng thái thực của contactor. Ví dụ, khi PLC đã bỏ lệnh K-VFD nhưng feedback vẫn báo contactor đang đóng, hệ thống phải xem đây là trạng thái bất thường và không tiếp tục cấp lệnh bypass. Tương tự, nếu PLC yêu cầu contactor đóng nhưng không nhận được phản hồi trong điều kiện thiết kế, HMI nên báo lỗi để kỹ thuật kiểm tra.
Các trạng thái nên hiển thị gồm chế độ VFD/Bypass, RUN biến tần, trạng thái contactor, trip VFD, bảo vệ motor và lỗi không khớp giữa command với feedback. Nếu PLC báo output nhưng contactor hoặc motor không hoạt động, có thể khoanh vùng thêm theo hướng dẫn PLC có output nhưng motor không chạy.
Những Lỗi Thiết Kế Mạch Bypass Thường Gặp
- Chỉ khóa chéo bằng PLC mà không có liên động điện độc lập giữa hai contactor.
- Dùng timer làm điều kiện duy nhất mà không kiểm tra feedback contactor.
- Cho phép đổi VFD/Bypass khi motor vẫn đang ở trạng thái chưa phù hợp để chuyển nguồn.
- Không có bảo vệ motor riêng cho đường chạy trực tiếp, trong khi chức năng bảo vệ điện tử của VFD không còn nằm trên đường cấp motor.
- Không giám sát contactor bị dính hoặc trạng thái command và feedback không khớp.
- Cho phép hệ thống tự chạy lại ngay sau lỗi hoặc mất điện mà chưa xem xét yêu cầu công nghệ và an toàn.
Một lỗi khác thường xuất hiện sau khi bổ sung contactor là nhiễu hoặc sụt áp làm PLC reset khi coil đóng. Nếu tủ gặp hiện tượng này, nên tách việc kiểm tra nguồn và nhiễu khỏi logic bypass, đồng thời tham khảo bài PLC tự reset khi contactor đóng để tránh xử lý nhầm nguyên nhân.
Không Phải Hệ Thống Nào Cũng Nên Chạy Bypass
Chạy motor trực tiếp khi biến tần lỗi chỉ phù hợp khi motor, hệ thống điện và tải cơ khí cho phép chạy trực tiếp. Nếu biến tần đang giữ vai trò điều khiển lưu lượng, áp suất, tốc độ công nghệ, tăng giảm tốc hoặc giới hạn dòng khởi động, chuyển sang bypass có thể làm thay đổi đáng kể cách máy vận hành.
Do đó, trước khi thiết kế bypass cần trả lời ba câu hỏi: tải có chấp nhận chạy ở tốc độ lưới hay không, hệ thống điện có phù hợp với chế độ khởi động trực tiếp hay không và các bảo vệ cần thiết có còn tác dụng trong đường bypass hay không. Với các ứng dụng như biến tần cho máy nén, yêu cầu công nghệ của tải cần được xem xét trước khi quyết định chế độ dự phòng.
Checklist Trước Khi Nghiệm Thu Mạch Bypass VFD
- Xác nhận hai đường VFD và bypass không thể đóng đồng thời ở cả logic và phần cứng.
- Kiểm tra tiếp điểm phụ phản hồi đúng trạng thái contactor thực tế.
- Kiểm tra trình tự stop – open – confirm – close ở cả hai chiều chuyển chế độ.
- Xác nhận đường bypass có thiết bị bảo vệ motor phù hợp với thiết kế.
- Kiểm tra chiều quay và thứ tự pha sau khi hoàn thiện đấu nối.
- Kiểm tra alarm khi command và feedback contactor không khớp.
- Xác nhận hành vi hệ thống sau mất nguồn, trip VFD và Emergency Stop.
- Cập nhật sơ đồ điện, terminal, I/O PLC và mô tả trình tự vận hành sau khi cải tạo.
Câu Hỏi Thường Gặp Về Bypass Biến Tần Bằng Contactor
Bypass biến tần có bắt buộc dùng khóa cơ khí giữa hai contactor không?
Khóa cơ khí là một lớp bảo vệ hữu ích khi loại contactor và kiến trúc mạch hỗ trợ, nhưng không nên thay thế khóa chéo điện, logic điều khiển và phản hồi trạng thái. Cấu hình cuối cùng phải dựa trên sơ đồ điện và thiết bị thực tế.
Có thể chỉ dùng PLC để khóa hai contactor VFD và bypass không?
Không nên xem PLC là lớp khóa duy nhất. Một lỗi output, sửa chương trình hoặc sai trạng thái phản hồi có thể làm mất lớp bảo vệ logic. Mạch thường nên có thêm khóa chéo điện và, khi phù hợp, khóa cơ khí.
Motor có thể chuyển ngay từ biến tần sang chạy trực tiếp không?
Không nên mặc định có thể chuyển ngay. Trình tự phải bảo đảm biến tần đã ngừng cấp điện phù hợp, contactor đường VFD đã nhả và motor đạt trạng thái cho phép theo thiết kế trước khi đóng đường bypass.
Khi chạy bypass, bảo vệ motor của biến tần còn tác dụng không?
Khi motor được cấp trực tiếp qua đường bypass, biến tần không còn nằm trên đường cấp motor. Vì vậy cần kiểm tra thiết bị bảo vệ của riêng nhánh bypass theo thiết kế tủ, thay vì mặc định sử dụng chức năng bảo vệ điện tử của VFD.
Có nên cho hệ thống tự chuyển bypass khi biến tần trip không?
Không nên áp dụng một quy tắc chung cho mọi máy. Việc tự chuyển phụ thuộc nguyên nhân trip, đặc tính tải, yêu cầu công nghệ và đánh giá rủi ro. Một số lỗi cần dừng để kiểm tra thay vì tiếp tục chạy trực tiếp.
Kết Luận
Một mạch bypass biến tần đáng tin cậy không dựa vào một contactor hoặc một đoạn chương trình PLC đơn lẻ. Cần phối hợp khóa cơ khí khi phù hợp, khóa chéo điện, logic mutual exclusion, phản hồi contactor và trình tự chuyển đổi có xác nhận. Đồng thời phải kiểm tra khả năng chạy trực tiếp của motor, bảo vệ nhánh bypass và hành vi của toàn bộ máy khi xảy ra lỗi.
Nếu đang cải tạo tủ cũ hoặc bổ sung bypass biến tần bằng contactor, nên đối chiếu sơ đồ động lực, mạch điều khiển, I/O PLC và yêu cầu công nghệ trước khi thay đổi đấu nối. Nội dung bài viết dùng để định hướng thiết kế; thao tác trên tủ điện và mạch động lực cần do nhân sự có chuyên môn thực hiện theo quy trình an toàn phù hợp.
