Một tủ điện PLC điều khiển bơm không nên được thiết kế chỉ từ thông tin “hệ thống có bao nhiêu bơm”. Để chọn PLC, bố trí I/O, xác định thiết bị đóng cắt, biến tần, HMI và viết chương trình điều khiển phù hợp, trước hết cần làm rõ số lượng bơm, vai trò từng bơm, chế độ vận hành, điều kiện chạy/dừng và các tín hiệu cần đưa về PLC.
Điều quan trọng là không áp một logic giống nhau cho mọi cụm bơm. Hệ bơm cấp nước, bơm điều áp, bơm tuần hoàn, bơm công nghệ hay bơm trong hệ xử lý nước có thể cần cách vận hành khác nhau. Vì vậy, bước đầu tiên trước khi thiết kế tủ PLC bơm là chuẩn hóa dữ liệu đầu vào để kỹ sư hiểu đúng yêu cầu vận hành thực tế.

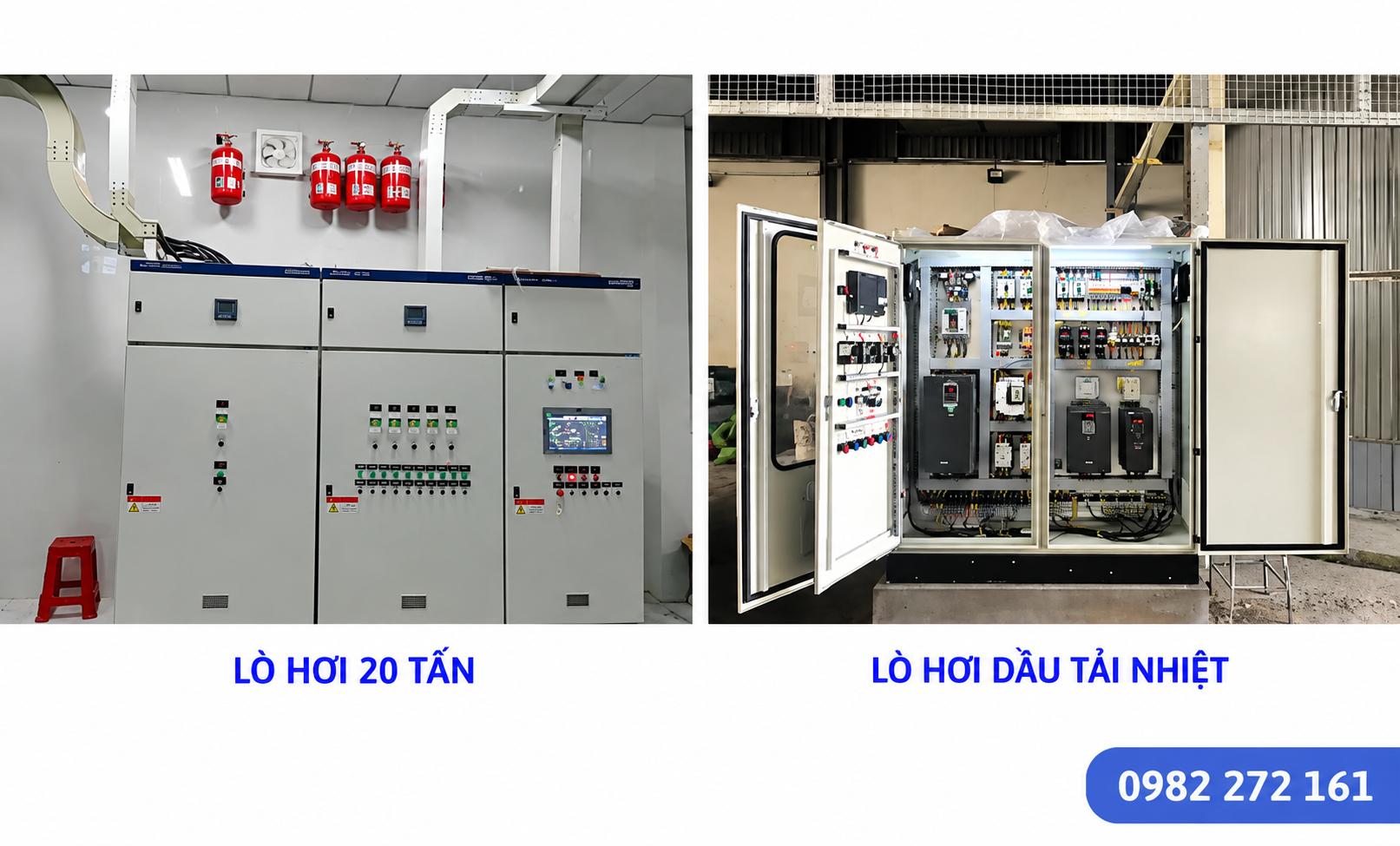

.png "Tủ PLC HMI điều khiển hệ thống bơm")
Tủ Điện PLC Điều Khiển Bơm Cần Xác Định Gì Trước Khi Thiết Kế?
Trước khi thiết kế, nên xác định ít nhất ba nhóm dữ liệu: cấu hình cụm bơm, logic vận hành và danh sách tín hiệu điều khiển. Ba nhóm này ảnh hưởng trực tiếp đến số lượng I/O của PLC, cách bố trí thiết bị trong tủ, giao diện HMI và phạm vi lập trình.
| Nhóm cần chốt | Thông tin cần làm rõ | Ảnh hưởng đến thiết kế |
|---|---|---|
| Cụm bơm | Số lượng, công suất, vai trò và phương thức khởi động từng bơm | Thiết bị động lực, số I/O và kích thước tủ |
| Chế độ chạy | Auto/Manual, Local/Remote, luân phiên, dự phòng hoặc chạy theo nhu cầu | Logic PLC và giao diện vận hành |
| Tín hiệu | Mức, áp suất, lưu lượng, trạng thái chạy, lỗi và liên động | I/O PLC, module mở rộng và phương thức kết nối |
Nếu doanh nghiệp đang chuẩn bị RFQ hoặc cần lập cấu hình ban đầu, có thể tham khảo thêm nhóm tủ điều khiển PLC để xác định phạm vi tổng thể trước khi đi sâu vào hệ bơm.
Chốt Số Bơm Và Vai Trò Của Từng Bơm
Thông tin “có 2 bơm” hoặc “có 4 bơm” chưa đủ để lập trình. Kỹ sư cần biết từng bơm đảm nhiệm vai trò gì: chạy chính, dự phòng, bổ sung công suất hay phục vụ một nhánh riêng. Nếu có yêu cầu luân phiên bơm để phân bổ thời gian hoạt động, yêu cầu này cũng cần được xác định ngay từ đầu.
Ngoài số lượng, cần cung cấp thông tin motor, phương thức khởi động và thiết bị điều khiển đang dự kiến sử dụng. Bơm chạy trực tiếp, qua contactor hay được điều khiển bằng biến tần sẽ tạo ra yêu cầu điều khiển khác nhau. Đây là lý do PLC điều khiển bơm phải được thiết kế theo cấu hình thực tế thay vì sử dụng một sơ đồ mẫu cho mọi dự án.
Cần Mô Tả Rõ Các Chế Độ Vận Hành
Một tủ điều khiển bơm tự động thường cần phân biệt rõ giữa thao tác của người vận hành và logic tự động của PLC. Các chế độ cụ thể phụ thuộc dự án, nhưng hồ sơ đầu vào nên làm rõ hệ thống có cần Auto/Manual, Local/Remote hay chuyển đổi giữa nhiều phương thức vận hành hay không.
Điều kiện chạy tự động
Cần mô tả PLC dựa vào điều kiện nào để yêu cầu bơm chạy. Đó có thể là tín hiệu mức, áp suất, lưu lượng, tín hiệu từ một công đoạn khác hoặc lệnh từ hệ thống giám sát. Nếu có nhiều điều kiện cùng tham gia, nên nêu rõ điều kiện nào là bắt buộc và điều kiện nào chỉ dùng để giám sát.
Điều kiện dừng và chuyển bơm
Tương tự, cần xác định khi nào bơm dừng và hệ thống xử lý thế nào khi một bơm không sẵn sàng hoặc báo lỗi. Nếu dự án yêu cầu chuyển sang bơm dự phòng, chạy luân phiên hoặc gọi thêm bơm khi nhu cầu tăng, phải mô tả rõ trước khi lập trình thay vì bổ sung sau khi tủ đã hoàn thiện.
Những Tín Hiệu Nào Cần Đưa Về PLC?
Danh sách tín hiệu là phần quyết định PLC cần bao nhiêu ngõ vào, ngõ ra và có cần module mở rộng hay không. Không nên chọn PLC trước rồi mới thống kê tín hiệu. Với dự án mới, nên lập I/O List trước khi khóa cấu hình phần cứng.
| Nhóm tín hiệu | Ví dụ cần xem xét | Ý nghĩa thực tế |
|---|---|---|
| Tín hiệu trạng thái | Running, Ready, Auto/Manual, Local/Remote | PLC biết thiết bị có sẵn sàng và đang hoạt động hay không |
| Tín hiệu lỗi | Trip, quá tải hoặc lỗi từ biến tần nếu có | Phục vụ cảnh báo và xử lý logic khi thiết bị gặp sự cố |
| Tín hiệu công nghệ | Mức, áp suất, lưu lượng hoặc tín hiệu process khác | Là dữ liệu để PLC quyết định chạy, dừng hoặc điều chỉnh |
| Tín hiệu điều khiển | Start/Stop, Enable, Reset hoặc giá trị đặt nếu hệ thống cần | Cho phép PLC tác động đến bơm và thiết bị liên quan |
Nếu dự án có cảm biến analog hoặc thiết bị giao tiếp truyền thông, cần cung cấp loại tín hiệu và giao thức thiết bị đang sử dụng. Không nên mặc định mọi cảm biến hoặc biến tần đều kết nối với PLC theo cùng một phương thức.
PLC Phối Hợp Với Biến Tần, HMI Và Thiết Bị Bảo Vệ Như Thế Nào?
PLC là phần xử lý logic nhưng không phải toàn bộ tủ điện PLC điều khiển bơm. Tùy cấu hình, hệ thống có thể còn có thiết bị đóng cắt, bảo vệ motor, biến tần, HMI, cảm biến và các thiết bị liên động khác. Vì vậy, khi gửi yêu cầu thiết kế cần mô tả cả thiết bị hiện hữu lẫn thiết bị dự kiến bổ sung.
Nếu cần điều chỉnh tốc độ hoặc duy trì một giá trị công nghệ như áp suất, biến tần có thể là một phần của giải pháp. PLC khi đó cần nhận dữ liệu cần thiết và gửi lệnh phù hợp theo kiến trúc đã được thống nhất. Với hệ thống cần quan sát trạng thái, alarm hoặc nhập giá trị vận hành, có thể cân nhắc giao diện HMI. Tham khảo thêm tủ điện điều khiển PLC-HMI.
Checklist Thông Tin Nên Chuẩn Bị Trước Khi Gửi Kỹ Sư
Không nhất thiết doanh nghiệp phải có sẵn bản vẽ hoàn chỉnh. Tuy nhiên, càng làm rõ các dữ liệu dưới đây thì quá trình xác định cấu hình và phạm vi công việc càng ít phải suy đoán.
- Số lượng bơm và chức năng của từng bơm.
- Thông tin motor và phương thức khởi động dự kiến.
- Bơm nào chạy chính, dự phòng hoặc có yêu cầu luân phiên.
- Các chế độ Auto, Manual, Local, Remote cần sử dụng.
- Điều kiện để từng bơm được phép chạy và điều kiện dừng.
- Danh sách cảm biến: mức, áp suất, lưu lượng hoặc tín hiệu process khác nếu có.
- Các tín hiệu trạng thái và alarm cần hiển thị hoặc lưu lại.
- Có HMI, biến tần, SCADA hoặc hệ điều khiển cấp trên cần kết nối hay không.
- Bản vẽ điện, I/O List hoặc tài liệu hệ thống hiện có nếu đang cải tạo.
- Yêu cầu dự phòng I/O hoặc khả năng mở rộng trong tương lai nếu đã xác định.
Đối với hệ bơm điều áp, có thể tham khảo thêm trang tủ điện bơm điều áp. Nếu cụm bơm nằm trong hệ xử lý nước, trang tủ điện lọc nước RO cũng là một nhánh ứng dụng liên quan.
Những Thiếu Sót Dễ Làm Phạm Vi Thiết Kế Bị Mơ Hồ
Một lỗi phổ biến khi trao đổi yêu cầu là chỉ cung cấp số bơm mà chưa mô tả điều kiện vận hành. Hai hệ thống cùng có ba bơm nhưng một hệ cần chạy luân phiên, một hệ cần bơm dự phòng và một hệ cần phối hợp nhiều bơm theo nhu cầu sẽ có chương trình điều khiển rất khác nhau.
Thiếu danh sách tín hiệu cũng có thể khiến cấu hình PLC ban đầu chưa phản ánh đúng nhu cầu. Vì vậy, nên tách rõ ba lớp: thiết bị nào cần điều khiển, PLC dựa vào tín hiệu nào để ra quyết định và người vận hành cần quan sát hoặc thao tác những gì. Cách mô tả này giúp kỹ sư chuyển yêu cầu vận hành thành cấu trúc I/O và logic rõ ràng hơn.
Với hệ thống đang cải tạo, nên cung cấp thêm bản vẽ và hình ảnh tủ hiện hữu. Nếu cụm bơm là một phần của máy hoặc dây chuyền lớn hơn, có thể tham khảo thêm tủ điện ứng dụng chế tạo máy để xác định phạm vi liên động với các thiết bị khác.
Chuẩn Hóa Đầu Vào Trước Khi Chọn PLC Và Lập Trình
Điểm quan trọng nhất khi làm tủ điện PLC điều khiển bơm là không bắt đầu từ việc chọn một model PLC cụ thể, mà bắt đầu từ yêu cầu vận hành. Sau khi số bơm, chế độ chạy, tín hiệu, liên động và phạm vi giao tiếp được xác định, kỹ sư mới có cơ sở xây dựng I/O List, cấu hình phần cứng, bản vẽ và chương trình điều khiển.
Nếu chưa có đầy đủ tài liệu, doanh nghiệp có thể chuẩn bị trước hình ảnh cụm bơm, thông tin motor, thiết bị hiện hữu và mô tả mong muốn vận hành. Bộ dữ liệu này giúp quá trình trao đổi kỹ thuật đi thẳng vào những điểm cần xác nhận thay vì phải suy đoán logic.
Câu Hỏi Thường Gặp Về Tủ Điện PLC Điều Khiển Bơm
Có phải hệ thống nhiều bơm đều cần PLC?
Không thể kết luận chỉ dựa vào số lượng bơm. Việc có cần PLC hay không còn phụ thuộc yêu cầu tự động hóa, số tín hiệu, liên động, cách luân phiên bơm, nhu cầu giám sát và khả năng mở rộng của hệ thống.
Tủ PLC điều khiển bơm có bắt buộc phải có HMI không?
Không phải mọi hệ thống đều bắt buộc có HMI. HMI hữu ích khi người vận hành cần xem nhiều trạng thái, alarm, giá trị cảm biến, chế độ vận hành hoặc nhập giá trị đặt. Quyết định sử dụng HMI nên dựa trên nhu cầu vận hành thực tế.
Có thể dùng PLC để điều khiển bơm qua biến tần không?
Có thể trong những cấu hình phù hợp. Tuy nhiên cần xác định cách PLC và biến tần trao đổi lệnh, trạng thái, giá trị đặt và alarm theo thiết bị thực tế. Không nên mặc định một phương thức kết nối cho mọi loại biến tần.
Cần gửi gì để tư vấn tủ PLC bơm?
Nên gửi số lượng bơm, thông tin motor, vai trò từng bơm, chế độ chạy mong muốn, danh sách cảm biến, thiết bị biến tần/HMI nếu có và bản vẽ hoặc hình ảnh hệ thống hiện hữu. Nếu chưa có I/O List, có thể bắt đầu từ danh sách thiết bị và mô tả trình tự vận hành.
Có nên chừa I/O dự phòng khi thiết kế tủ?
Nếu doanh nghiệp đã xác định khả năng mở rộng thêm cảm biến, bơm hoặc thiết bị trong tương lai thì nên trao đổi nhu cầu này ngay từ giai đoạn thiết kế. Tỷ lệ dự phòng cụ thể cần dựa trên phạm vi dự án, không nên tự áp một con số cố định cho mọi hệ thống.
