Biến Tần Delta VFD-G: Lỗi Thường Gặp, Cách Kiểm Tra Và Sửa Chữa

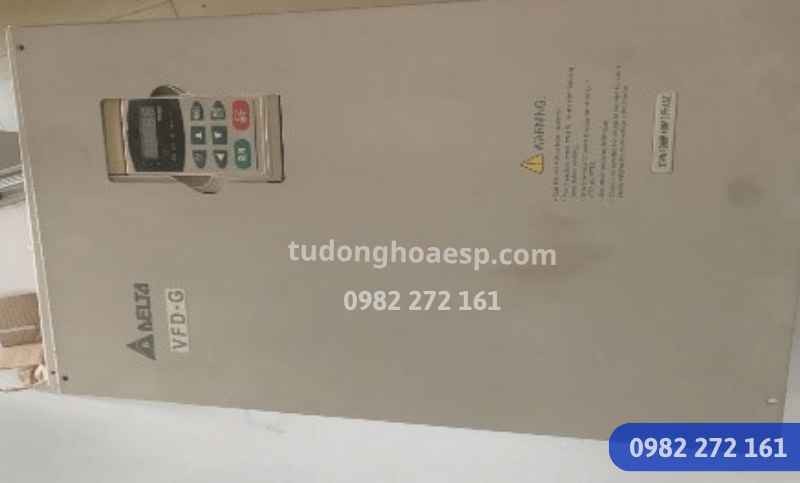

Biến tần Delta VFD-G là dòng biến tần thường gặp trong các hệ truyền động công nghiệp đã vận hành nhiều năm, đặc biệt ở những máy cần mô-men ổn định như máy ép nhựa, máy nén khí, băng tải tải nặng hoặc cụm truyền động trong dây chuyền sản xuất. Khi thiết bị báo lỗi, mất nguồn, tự ngắt, không nhận lệnh chạy hoặc chạy rung giật, bộ phận bảo trì không nên chỉ reset rồi cho máy chạy lại, vì lỗi có thể liên quan đến nguồn cấp, tụ DC Bus, IGBT, bo điều khiển, quạt làm mát, tải cơ khí hoặc thông số cài đặt.
Bài viết này giúp bạn nhận diện nhanh các lỗi thường gặp trên biến tần Delta VFD-G, cách khoanh vùng an toàn trước khi tháo thiết bị và khi nào nên gửi kỹ sư kiểm tra chuyên sâu. Với các trường hợp chưa có mã lỗi, mất thông số hoặc không rõ lịch sử sửa chữa, bạn nên chuẩn bị model, hình tem máy, ảnh màn hình báo lỗi, sơ đồ đấu dây và video hiện tượng để kỹ thuật E.S.P đánh giá chính xác hơn.
Biến Tần Delta VFD-G Thường Gặp Trong Ứng Dụng Nào?
Delta VFD-G thường được sử dụng trong các hệ truyền động cần kiểm soát tốc độ motor ổn định, tải nặng hoặc tải thay đổi theo chu kỳ. Ở nhiều nhà máy, dòng này vẫn còn vận hành trên máy cũ, tủ điều khiển cũ hoặc dây chuyền chưa nâng cấp sang biến tần thế hệ mới.
Các ứng dụng thường gặp gồm máy ép nhựa, máy nén khí, băng tải tải nặng, quạt công nghiệp, bơm công suất lớn, máy cuộn/xả cuộn, hệ thống nâng hạ hoặc cụm truyền động trong dây chuyền sản xuất. Do đặc thù làm việc liên tục, biến tần dễ bị ảnh hưởng bởi bụi, nhiệt, rung, sụt áp, tải kẹt, quạt làm mát yếu hoặc tụ nguồn xuống cấp.
- Máy ép nhựa: thường cần kiểm tra tải, dòng motor, quá nhiệt, chu kỳ tăng/giảm tốc và tình trạng quạt tản nhiệt.
- Máy nén khí: cần chú ý lỗi quá dòng, quá tải, lỗi áp suất, tín hiệu điều khiển và điều kiện thông gió trong tủ.
- Băng tải, quạt, bơm: cần kiểm tra tín hiệu chạy, analog, relay, contactor, motor và kẹt tải cơ khí.
- Dây chuyền cũ: nên kiểm tra backup thông số, sơ đồ đấu dây và khả năng thay thế linh kiện trước khi quyết định sửa.
Nếu nhà máy đang có nhiều thiết bị truyền động Delta, bạn có thể liên kết bài này với dịch vụ sửa chữa biến tần Delta để gom nhóm lỗi theo hãng, sau đó điều hướng về dịch vụ sửa chữa biến tần servo khi cần kiểm tra toàn bộ hệ truyền động.
Khi Nào Cần Kiểm Tra Biến Tần Delta VFD-G?
Bạn nên kiểm tra biến tần Delta VFD-G ngay khi máy xuất hiện lỗi lặp lại, chạy không ổn định, báo lỗi khi tăng tốc, tự ngắt khi tải nặng hoặc không nhận lệnh từ PLC/HMI. Những dấu hiệu này có thể bắt nguồn từ biến tần, motor, cơ khí hoặc tín hiệu điều khiển, nên cần khoanh vùng theo từng lớp thay vì thay linh kiện cảm tính.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Các Nhóm Lỗi Thường Gặp Trên Delta VFD-G
Lỗi của biến tần Delta VFD-G nên được chia thành từng nhóm: lỗi nguồn, lỗi công suất, lỗi điều khiển, lỗi tín hiệu và lỗi do tải. Cách chia này giúp kỹ thuật viên tránh bỏ sót nguyên nhân ngoài biến tần, nhất là khi thiết bị đang nằm trong tủ điều khiển có PLC, HMI, sensor, contactor và nhiều mạch liên động.
Lỗi nguồn và DC Bus
Nhóm lỗi nguồn thường biểu hiện bằng tình trạng biến tần không lên màn hình, lúc lên lúc tắt, báo thấp áp, báo quá áp hoặc sụt áp khi máy bắt đầu chạy tải. Khi kiểm tra, cần đo nguồn vào, tình trạng cầu diode, tụ DC Bus, điện trở xả, mạch sạc tụ và các điểm đấu dây nguồn. Không nên tự tháo bo khi chưa xả điện an toàn vì tụ DC Bus có thể còn điện áp nguy hiểm sau khi ngắt nguồn.
Lỗi công suất, IGBT và quá dòng
Nếu Delta VFD-G báo lỗi khi vừa nhấn RUN, khi tăng tốc hoặc khi tải nặng, cần nghi ngờ nhóm quá dòng, quá tải, chạm motor, kẹt cơ khí hoặc suy giảm linh kiện công suất. Trường hợp đã từng nổ cầu chì, cháy IGBT hoặc có mùi khét, tuyệt đối không cấp nguồn thử nhiều lần vì có thể làm hỏng lan sang bo driver, bo điều khiển và nguồn phụ.
Lỗi tín hiệu điều khiển từ PLC/HMI
Một số trường hợp biến tần không hỏng phần công suất nhưng máy vẫn không chạy vì mất lệnh từ PLC, sai chế độ RUN, mất tín hiệu analog, hỏng relay trung gian hoặc đứt dây điều khiển. Với các dây chuyền có tủ PLC-HMI, nên kiểm tra liên động, trạng thái input/output, nguồn 24VDC và truyền thông trước khi kết luận biến tần hỏng. Nếu cần rà soát toàn bộ tủ, có thể tham khảo thêm nhóm tủ điều khiển PLC.

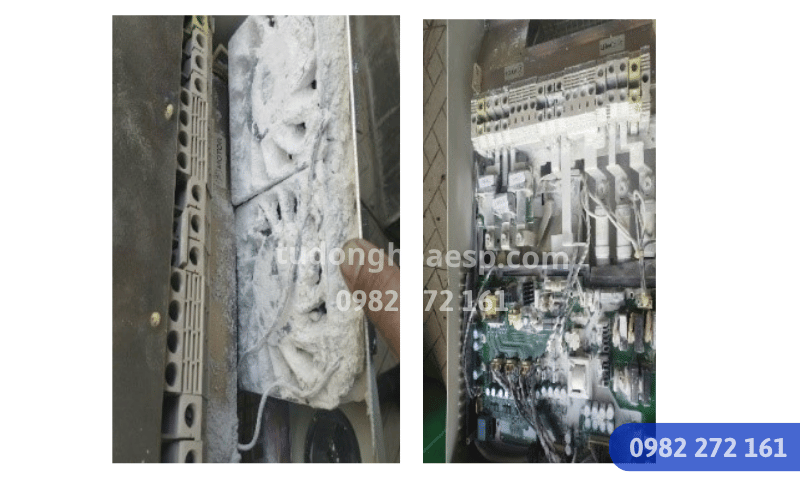

Checklist Kiểm Tra Trước Khi Tháo Biến Tần Delta VFD-G
Trước khi tháo biến tần Delta VFD-G khỏi tủ, bộ phận bảo trì nên ghi nhận hiện tượng càng đầy đủ càng tốt. Điều này giúp kỹ sư phân biệt lỗi do biến tần, motor, nguồn cấp, tải cơ khí hay lệnh điều khiển, đồng thời hạn chế mất thông số quan trọng trong quá trình sửa chữa.
Checklist giúp giảm thiếu sót khi kiểm tra Delta VFD-G trong tủ điều khiển công nghiệp.
- Chụp rõ tem model, công suất, điện áp và sơ đồ đấu dây hiện tại.
- Ghi lại mã lỗi hiển thị, thời điểm xuất hiện lỗi và điều kiện tải lúc lỗi xảy ra.
- Kiểm tra nguồn vào, tiếp địa, MCCB, contactor và tình trạng siết cos dây.
- Quan sát quạt làm mát, bụi bẩn, mùi khét, vết nổ hoặc điểm đổi màu trên bo.
- Kiểm tra motor, cáp motor, bạc đạn, tải cơ khí và khả năng kẹt tải.
- Backup hoặc ghi lại các thông số quan trọng nếu màn hình và bàn phím còn thao tác được.
- Quay video hiện tượng lúc máy chạy, lúc báo lỗi hoặc lúc không nhận lệnh.
- Không tự reset nhiều lần nếu biến tần báo lỗi nặng, chập tải hoặc có dấu hiệu cháy nổ.
Nếu biến tần đang điều khiển máy nén khí, máy ép nhựa hoặc tải có quán tính lớn, việc cài sai thời gian tăng/giảm tốc, tần số giới hạn, dòng định mức motor hoặc chế độ điều khiển có thể làm lỗi lặp lại. Trường hợp mất thông số, bạn nên gửi file backup nếu có hoặc hình chụp toàn bộ nhóm parameter đang sử dụng.
Quy Trình E.S.P Kiểm Tra Và Sửa Biến Tần Delta VFD-G
Với thiết bị đã vận hành lâu năm, quy trình sửa không nên chỉ dừng ở thay linh kiện hỏng. E.S.P định hướng kiểm tra theo hiện tượng thực tế, đo nguồn, kiểm tra bo công suất, kiểm tra bo điều khiển, đánh giá tải và tư vấn phương án xử lý phù hợp với tình trạng của từng máy.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trong một số trường hợp, lỗi không nằm hoàn toàn ở biến tần mà đến từ tải cơ khí, motor, sensor, relay trung gian hoặc chương trình điều khiển. Vì vậy, nếu dây chuyền có PLC/HMI, E.S.P có thể tư vấn kiểm tra liên động và tín hiệu điều khiển để tránh sửa xong biến tần nhưng máy vẫn lỗi khi đưa về vận hành.
Có Nên Sửa Hay Thay Thế Biến Tần Delta VFD-G?
Không phải trường hợp nào của biến tần Delta VFD-G cũng nên sửa bằng mọi giá. Nếu thiết bị còn phù hợp với máy, thông số còn ổn định, lỗi nằm ở nhóm linh kiện có thể xử lý và nhà máy cần giữ nguyên cấu hình cũ, sửa chữa có thể là phương án hợp lý. Ngược lại, nếu biến tần hỏng nặng, nhiều bo xuống cấp, không còn linh kiện phù hợp hoặc máy cần nâng cấp điều khiển, nên cân nhắc phương án thay thế.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nếu đang so sánh giữa các dòng Delta khác nhau, bài sửa biến tần Delta VFD-C2000 có thể dùng làm liên kết ngang để phân biệt nhóm lỗi theo model. Tuy nhiên, không nên dùng thông số của dòng C2000 để cài đặt cho VFD-G nếu chưa đối chiếu tài liệu và tem máy thực tế.
Câu Hỏi Thường Gặp Về Biến Tần Delta VFD-G
Biến tần Delta VFD-G không lên nguồn có sửa được không?
Có thể kiểm tra sửa trong nhiều trường hợp, nhưng cần đo nguồn vào, nguồn xung, mạch sạc tụ, cầu diode, tụ DC Bus và tình trạng bo nguồn trước khi kết luận. Nếu có mùi khét, nổ cầu chì hoặc cháy bo, không nên cấp nguồn thử lại nhiều lần.
Delta VFD-G báo lỗi khi vừa chạy là do biến tần hay motor?
Lỗi khi vừa chạy có thể do biến tần, motor, cáp motor, tải cơ khí hoặc thông số tăng tốc. Cần kiểm tra dòng motor, cách điện motor, đầu ra U/V/W, tình trạng tải và lịch sử lỗi trước khi thay linh kiện.
Có cần backup thông số trước khi sửa biến tần Delta VFD-G không?
Nên backup hoặc ghi lại thông số nếu màn hình còn thao tác được. Thông số motor, tần số, thời gian tăng/giảm tốc, nguồn lệnh RUN, nguồn đặt tần số và các ngõ vào/ra rất quan trọng khi đưa biến tần về lại máy.
Khi nào nên thay mới thay vì sửa Delta VFD-G?
Nên cân nhắc thay mới khi biến tần hỏng nặng, nhiều bo xuống cấp, khó đảm bảo linh kiện phù hợp hoặc dây chuyền cần nâng cấp điều khiển. Quyết định cuối cùng nên dựa trên tình trạng thiết bị, ứng dụng, chi phí dừng máy và yêu cầu vận hành.
Cần gửi thông tin gì để E.S.P kiểm tra Delta VFD-G?
Bạn nên gửi model, ảnh tem máy, mã lỗi, video hiện tượng, ứng dụng đang sử dụng, công suất motor, sơ đồ đấu dây nếu có và lịch sử sửa chữa trước đó. Càng đủ dữ liệu, kỹ sư càng dễ khoanh vùng nguyên nhân và tư vấn hướng xử lý phù hợp.
Tóm lại, sửa biến tần Delta VFD-G cần đi từ kiểm tra nguồn, tải, thông số, tín hiệu điều khiển đến bo công suất thay vì chỉ reset lỗi. Nếu nhà máy đang cần xử lý nhanh tình trạng máy dừng, báo lỗi lặp lại hoặc không nhận lệnh, hãy chuẩn bị thông tin thiết bị và liên hệ E.S.P để kỹ sư hỗ trợ kiểm tra theo đúng hiện trạng.
