Khi chọn PLC cho tủ điều khiển, số lượng input/output chưa phải là thông tin duy nhất cần kiểm tra. Một điểm rất dễ bị bỏ qua là PLC relay và transistor sử dụng hai cơ chế ngõ ra khác nhau, kéo theo sự khác biệt về loại tải phù hợp, tốc độ đóng cắt và cách triển khai mạch điều khiển.
Hiểu đơn giản, ngõ ra relay sử dụng tiếp điểm đóng/cắt nên linh hoạt với nhiều loại mạch tải. Ngõ ra transistor sử dụng linh kiện bán dẫn, phù hợp hơn với tín hiệu DC và các ứng dụng cần đóng cắt nhanh. Vì vậy, khi thiết kế tủ PLC, kỹ thuật viên cần xác định thiết bị đầu ra thực tế trước khi chốt CPU hoặc module output.
PLC Ngõ Ra Relay Và Transistor Là Gì?
Ngõ ra PLC là phần nhận lệnh từ chương trình điều khiển và tạo tín hiệu để tác động đến thiết bị bên ngoài hoặc mạch điều khiển trung gian. Tùy cấu hình PLC, output có thể được thiết kế theo dạng relay hoặc transistor.
Ngõ Ra Relay PLC
Relay output thực hiện đóng hoặc mở mạch thông qua tiếp điểm. Điểm đáng chú ý trong thực tế thiết kế là tiếp điểm relay tạo sự cách ly giữa mạch điều khiển bên trong PLC và mạch tải, đồng thời có thể sử dụng với nhiều kiểu tải hơn nếu điện áp và dòng điện nằm trong giới hạn kỹ thuật của thiết bị.
Đổi lại, do có cơ cấu đóng cắt cơ khí, relay không phải lựa chọn ưu tiên cho những tín hiệu cần chuyển trạng thái liên tục ở tốc độ cao. Khi tần suất đóng cắt tăng, tuổi thọ tiếp điểm cũng trở thành yếu tố cần cân nhắc.
Ngõ Ra Transistor PLC
PLC ngõ ra transistor sử dụng linh kiện bán dẫn để chuyển trạng thái thay vì tiếp điểm cơ khí. Đặc điểm này giúp output đáp ứng nhanh và phù hợp với các tín hiệu cần đóng cắt ở tần suất cao hơn.
Tuy nhiên, transistor output thường làm việc với mạch DC và việc đấu nối còn phụ thuộc cấu trúc output của PLC, chẳng hạn kiểu sink/source tương ứng với cấu hình phần cứng cụ thể. Vì vậy, không nên nhìn chữ “transistor” rồi đấu tải theo kinh nghiệm mà cần kiểm tra sơ đồ wiring và tài liệu đúng model PLC.

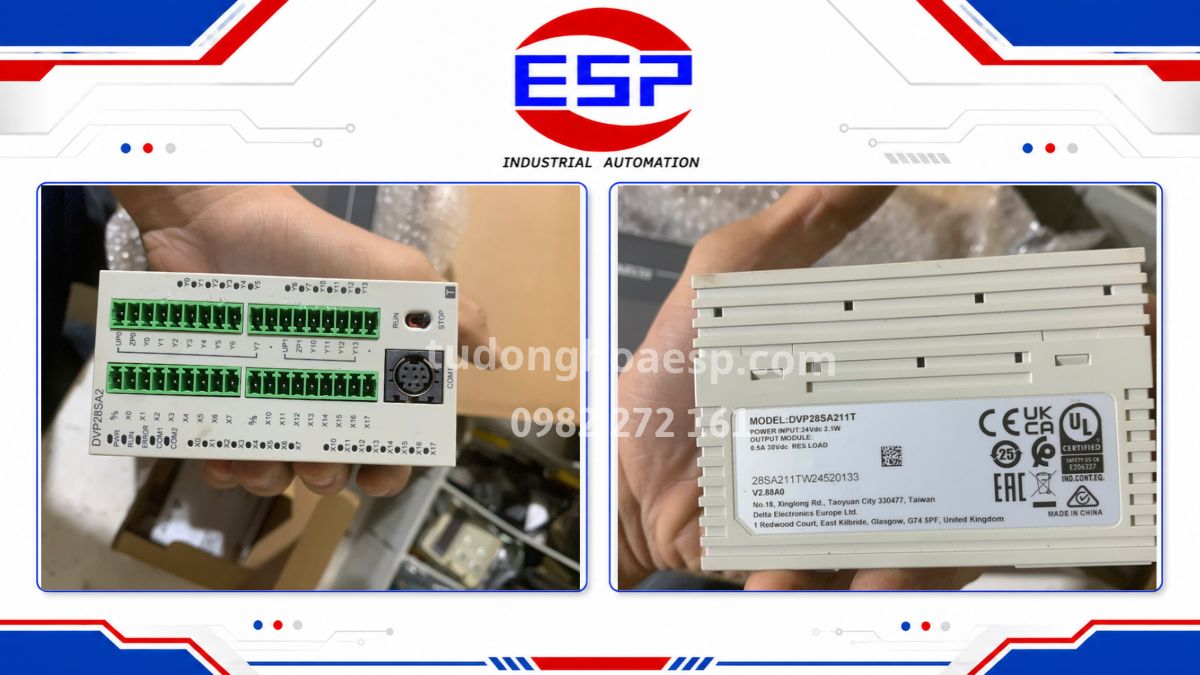

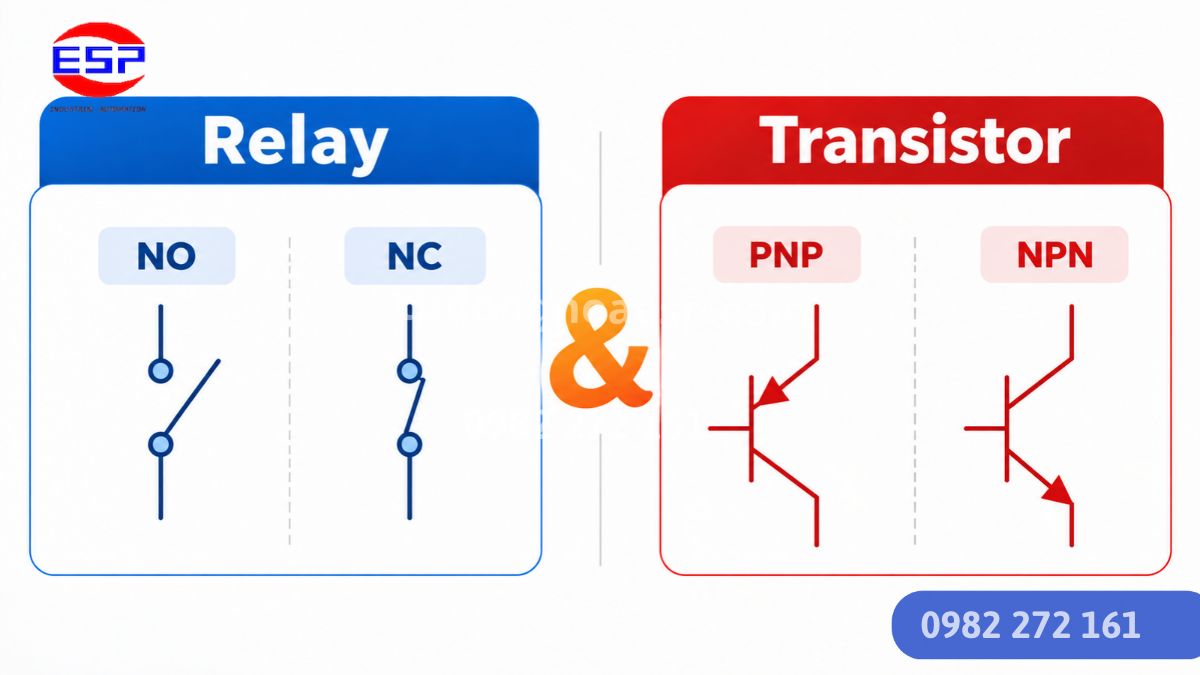

So Sánh PLC Relay Và Transistor Khi Thiết Kế Tủ
Sự khác biệt quan trọng nhất không nằm ở việc loại nào “tốt hơn”, mà ở việc loại output nào phù hợp với tải và yêu cầu điều khiển của máy. Bảng dưới đây giúp xác định nhanh hướng lựa chọn trước khi chốt cấu hình.
| Tiêu Chí | Relay Output | Transistor Output |
|---|---|---|
| Cơ chế đóng cắt | Tiếp điểm cơ khí | Linh kiện bán dẫn |
| Tốc độ chuyển trạng thái | Thấp hơn | Nhanh hơn |
| Tần suất đóng cắt cao | Không phải lựa chọn ưu tiên | Phù hợp hơn |
| Loại mạch tải | Linh hoạt hơn tùy thông số tiếp điểm | Chủ yếu mạch DC theo cấu hình output |
| Hao mòn cơ khí | Có | Không có tiếp điểm cơ khí |
| Ứng dụng cần xung nhanh | Hạn chế | Phù hợp hơn nếu PLC hỗ trợ chức năng tương ứng |
Bảng trên chỉ dùng để định hướng. Giới hạn điện áp, dòng tải, tần số chuyển mạch và sơ đồ đấu nối cụ thể phải được kiểm tra theo datasheet/manual của đúng CPU hoặc module output đang sử dụng.
Khi Nào Nên Chọn PLC Ngõ Ra Relay?
Relay output đáng cân nhắc khi tải không yêu cầu đóng cắt nhanh và dự án cần sự linh hoạt về mạch điều khiển. Trong tủ điện công nghiệp, output PLC cũng thường không trực tiếp gánh tải công suất lớn mà điều khiển relay trung gian, contactor hoặc phần tử giao tiếp phù hợp.
- Tín hiệu ON/OFF có tần suất chuyển trạng thái không cao.
- Cần tiếp điểm đóng/cắt cho mạch điều khiển phù hợp.
- Điều khiển relay trung gian hoặc contactor theo thiết kế.
- Ứng dụng không yêu cầu phát xung tốc độ cao.
Điểm cần tránh là xem relay output như một công tắc có thể nối trực tiếp với mọi loại tải. Dòng khởi động, tải cảm và tần suất đóng cắt đều có thể ảnh hưởng đến tiếp điểm. Phương án đấu nối cuối cùng phải căn cứ vào thông số output của PLC và tải thực tế.
Khi Nào Nên Chọn PLC Ngõ Ra Transistor?
Transistor output PLC phù hợp hơn khi hệ thống sử dụng tín hiệu DC và yêu cầu chuyển trạng thái nhanh. Đây là điểm quan trọng trong các ứng dụng có tín hiệu xung hoặc chu kỳ điều khiển ngắn.
- Điều khiển tín hiệu DC tương thích với output PLC.
- Ứng dụng yêu cầu đóng/cắt thường xuyên.
- Điều khiển xung trong phạm vi chức năng mà model PLC hỗ trợ.
- Hệ thống cần phản hồi output nhanh hơn relay cơ khí.
Ví dụ, nếu một trục điều khiển yêu cầu tín hiệu xung từ PLC thì transistor thường là hướng cần xem xét thay vì relay. Tuy nhiên, việc PLC có thực hiện được yêu cầu đó hay không còn phụ thuộc khả năng phát xung, tần số và cấu hình phần cứng của chính model được chọn.
Chọn Sai Loại Output PLC Ảnh Hưởng Gì Đến Tủ Điều Khiển?
Chọn sai output không nhất thiết đồng nghĩa PLC hoàn toàn không sử dụng được, nhưng có thể buộc kỹ thuật viên phải bổ sung phần tử trung gian hoặc thay đổi cấu hình phần cứng. Điều này làm sơ đồ điện phức tạp hơn và ảnh hưởng đến BOM, không gian tủ cũng như công việc đấu nối.
Không Đáp Ứng Yêu Cầu Đóng Cắt
Nếu ứng dụng cần tín hiệu chuyển trạng thái nhanh nhưng lại chọn relay output, đặc tính cơ khí của relay có thể không phù hợp với yêu cầu. Đây là lý do loại output cần được xác định từ chức năng của máy, thay vì chỉ dựa vào số điểm I/O.
Phải Bổ Sung Relay Trung Gian
Trong một số cấu hình, output PLC không phù hợp để giao tiếp trực tiếp với tải nên cần thêm relay hoặc phần tử trung gian. Điều đó không phải lúc nào cũng là thiết kế sai, nhưng phải được tính ngay từ giai đoạn lập BOM và thiết kế tủ điều khiển PLC.
Tăng Khó Khăn Khi Bảo Trì
Một tủ được thiết kế rõ ngay từ đầu về loại output, relay trung gian, terminal và tải tương ứng sẽ giúp người bảo trì dễ truy vết tín hiệu hơn. Ngược lại, nhiều tầng chuyển tiếp phát sinh ngoài thiết kế ban đầu có thể khiến việc kiểm tra sự cố mất thêm thời gian.
Checklist Chọn Ngõ Ra PLC Trước Khi Chốt Cấu Hình Tủ
Trước khi chọn CPU hoặc module output, nên đối chiếu từng DO trong I/O List PLC với thiết bị mà điểm output đó thực sự điều khiển.
- Xác định thiết bị/tải mà từng output sẽ điều khiển.
- Xác định điện áp và loại tín hiệu của mạch tải.
- Kiểm tra tần suất đóng/cắt cần thiết.
- Xác định có yêu cầu tín hiệu xung hoặc phản hồi nhanh hay không.
- Kiểm tra dòng tải và đặc tính tải theo tài liệu thiết bị.
- Xác định có cần relay trung gian hoặc mạch giao tiếp hay không.
- Đối chiếu datasheet/manual của đúng mã PLC hoặc module trước khi chốt BOM.
Cách làm này cũng giúp bước lập bản vẽ thiết kế tủ PLC rõ ràng hơn, vì kỹ thuật viên đã biết output nào đi trực tiếp đến terminal, output nào qua relay trung gian và output nào có yêu cầu đặc biệt.
Không Nên Chỉ Nhìn Vào Số Lượng I/O Khi Chọn PLC
Một PLC có đủ số lượng I/O chưa chắc đã phù hợp với tủ điều khiển. Ngoài relay output hay transistor output, quá trình chọn PLC còn phải xem xét loại input, analog I/O, truyền thông, khả năng mở rộng, yêu cầu điều khiển và khả năng bảo trì về sau.
Do đó, nếu đang chuẩn bị cấu hình cho một tủ mới, nên bắt đầu từ yêu cầu vận hành và danh sách I/O rồi mới chọn CPU/module. Cách tiếp cận này giúp cấu hình phần cứng bám sát máy thực tế hơn thay vì chọn PLC trước rồi điều chỉnh thiết kế theo thiết bị đã mua.
Câu Hỏi Thường Gặp Về PLC Relay Và Transistor
PLC Relay Và Transistor Loại Nào Tốt Hơn?
Không có loại output tốt hơn cho mọi ứng dụng. Relay có lợi thế về tính linh hoạt của tiếp điểm, trong khi transistor phù hợp hơn với mạch DC và yêu cầu chuyển trạng thái nhanh. Cần chọn theo tải và chức năng điều khiển thực tế.
PLC Ngõ Ra Relay Có Phát Xung Nhanh Được Không?
Relay cơ khí không phải lựa chọn phù hợp cho tín hiệu xung tốc độ cao. Nếu ứng dụng cần phát xung, nên kiểm tra PLC transistor và đặc biệt là thông số ngõ ra xung của đúng model thay vì chỉ dựa vào tên loại output.
Transistor Output Có Điều Khiển Trực Tiếp Contactor Được Không?
Không nên kết luận chỉ dựa vào tên thiết bị. Cần kiểm tra điện áp cuộn coil, dòng tải, đặc tính tải và giới hạn output của PLC. Trong thiết kế thực tế có thể cần relay trung gian hoặc phần tử giao tiếp phù hợp.
Làm Sao Biết PLC Đang Dùng Output Relay Hay Transistor?
Cách an toàn là kiểm tra đầy đủ mã model trên nhãn thiết bị rồi đối chiếu datasheet/manual của nhà sản xuất. Không nên xác định loại output chỉ bằng hình dáng PLC vì các phiên bản trong cùng một dòng có thể có cấu hình khác nhau.
Có Cần Xác Định Relay Hay Transistor Trước Khi Báo Giá Tủ PLC Không?
Nên xác định yêu cầu output càng sớm càng tốt vì nó liên quan đến lựa chọn CPU/module, relay trung gian, terminal và sơ đồ đấu nối. Nếu dự án chưa chốt model PLC, đơn vị thiết kế cần ít nhất có thông tin tải và chức năng điều khiển để lựa chọn cấu hình phù hợp.
