Khi PLC điều khiển biến tần, kỹ thuật thường có ba hướng chính: dùng tín hiệu digital qua terminal để chạy/dừng, dùng tín hiệu analog để đặt tốc độ hoặc trao đổi dữ liệu qua Modbus. Không có phương án nào tốt nhất cho mọi hệ thống. Cách lựa chọn phụ thuộc vào số lượng biến tần, lượng dữ liệu cần giám sát, khả năng bảo trì, mức độ mở rộng và kiến trúc điều khiển của máy.
Với máy đơn giản, terminal kết hợp analog thường dễ kiểm tra trực tiếp và không yêu cầu cấu hình mạng phức tạp. Khi dây chuyền có nhiều biến tần hoặc cần đọc tần số, trạng thái chạy, mã lỗi và nhiều biến vận hành về PLC/HMI, Modbus có thể giảm số lượng dây và tập trung dữ liệu tốt hơn. Trước khi chọn, kỹ thuật nên xem phương thức kết nối như một phần của toàn bộ kiến trúc PLC kết nối biến tần, thay vì chỉ nhìn vào riêng cổng truyền thông của thiết bị.
PLC điều khiển biến tần bằng những phương thức nào?
Ba phương thức thường gặp là digital I/O qua terminal, tín hiệu analog và Modbus. Digital I/O phù hợp với lệnh ON/OFF và trạng thái cơ bản; analog truyền giá trị liên tục như tốc độ đặt; Modbus cho phép PLC trao đổi nhiều dữ liệu với biến tần trên cùng đường truyền khi hai thiết bị hỗ trợ giao thức tương thích.
| Phương thức | Dữ liệu phù hợp | Điểm mạnh | Điểm cần lưu ý |
|---|---|---|---|
| Terminal / Digital I/O | RUN, STOP, Forward, Reverse, Reset, Ready, Fault | Dễ hiểu, dễ đo kiểm trực tiếp tại terminal | Cần nhiều dây khi số lượng lệnh và phản hồi tăng |
| Analog | Giá trị đặt tốc độ hoặc tín hiệu quá trình liên tục | Cấu trúc tương đối trực quan, phù hợp điều tốc | Phải kiểm tra dải tín hiệu, scale, shielding và nhiễu |
| Modbus | RUN, tốc độ đặt, trạng thái, cảnh báo và dữ liệu giám sát | Trao đổi nhiều dữ liệu, thuận tiện khi có nhiều thiết bị | Phải đồng bộ địa chỉ, baud rate, parity và thanh ghi |
Khi thiết kế một tủ điều khiển PLC, lựa chọn phương thức kết nối nên được thực hiện cùng lúc với việc xác định I/O, HMI, số lượng biến tần và yêu cầu chẩn đoán. Chọn quá sớm theo thói quen có thể làm tủ khó mở rộng hoặc khó bảo trì về sau.
Điều khiển biến tần qua terminal phù hợp khi nào?
Điều khiển qua terminal là cách PLC xuất các tín hiệu digital đến đầu vào của biến tần và nhận lại một số trạng thái qua đầu ra tương ứng. Ví dụ thường gặp gồm RUN, STOP, Forward, Reverse hoặc Reset. Phía biến tần có thể trả trạng thái Ready, Running hoặc Fault về PLC tùy cấu hình thiết bị.
Ưu điểm thực tế là kỹ thuật bảo trì có thể theo dõi output PLC, đo điện áp hoặc kiểm tra trạng thái ngay tại terminal. Điều này hữu ích với máy độc lập, số lượng biến tần ít hoặc hệ thống cần cách khoanh vùng lỗi tương đối trực tiếp. Đổi lại, khi muốn trao đổi nhiều trạng thái hơn, số lượng dây và I/O PLC cũng tăng theo.
PLC điều khiển tốc độ biến tần bằng tín hiệu analog
Tín hiệu analog thường được dùng khi PLC cần gửi một giá trị tốc độ biến đổi liên tục cho biến tần. Tùy phần cứng thực tế, hệ thống có thể sử dụng dải điện áp hoặc dòng điện tương thích giữa module PLC và đầu vào analog của biến tần. Lệnh RUN vẫn có thể được thực hiện bằng terminal digital trong cùng hệ thống.
Điểm quan trọng không chỉ là đấu đúng dây. PLC phải scale giá trị xuất ra đúng với dải tốc độ mong muốn, còn biến tần phải được cấu hình đúng nguồn đặt tần số. Dây tín hiệu cũng cần được bố trí phù hợp để hạn chế ảnh hưởng từ cáp động lực. Nếu tốc độ thực tế không đúng giá trị đặt, kỹ thuật nên kiểm tra lần lượt giá trị trong chương trình PLC, tín hiệu tại terminal và parameter nguồn tham chiếu của biến tần.
Điều khiển biến tần qua Modbus có gì khác?
Với Modbus PLC biến tần, PLC không cần dành một dây riêng cho từng lệnh hoặc từng trạng thái. Thay vào đó, hai thiết bị trao đổi dữ liệu qua mạng truyền thông, chẳng hạn lệnh chạy, giá trị tần số đặt, trạng thái vận hành hoặc mã cảnh báo trong phạm vi mà model và tài liệu thiết bị hỗ trợ.
Lợi ích rõ nhất xuất hiện khi hệ thống có nhiều biến tần hoặc HMI cần hiển thị nhiều thông số. PLC có thể tập trung dữ liệu để người vận hành xem trên một giao diện thay vì bố trí nhiều tín hiệu rời. Tuy nhiên, đổi lại đội bảo trì phải hiểu thêm cấu hình truyền thông: địa chỉ thiết bị, baud rate, parity, format dữ liệu, vùng thanh ghi và cách hệ thống phản ứng khi mất kết nối.

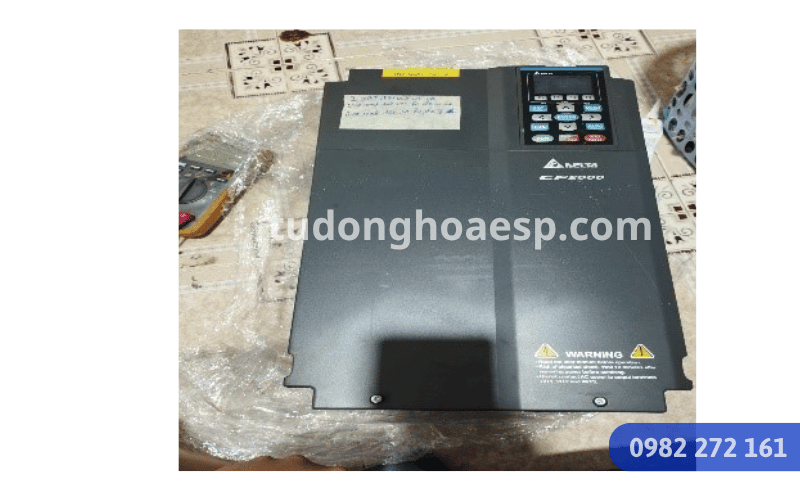

Ví dụ, dòng biến tần Delta CP2000 có thể tham gia các kiến trúc điều khiển và giám sát thông qua truyền thông phù hợp. Tuy nhiên, khi triển khai thực tế vẫn phải đọc đúng manual của mã biến tần và PLC đang sử dụng; không nên lấy bảng thanh ghi hoặc thông số của một series khác áp dụng trực tiếp.
Nên chọn Terminal, Analog hay Modbus?
Cách chọn nên bắt đầu từ nhu cầu vận hành và bảo trì thay vì chỉ nhìn vào khả năng kỹ thuật của PLC. Một giao thức nhiều tính năng nhưng đội bảo trì không có tài liệu, backup hoặc khả năng chẩn đoán phù hợp chưa chắc đã là phương án thuận tiện nhất cho nhà máy.
Máy đơn giản, chỉ có một hoặc vài biến tần
Terminal kết hợp analog thường đáng cân nhắc khi yêu cầu chủ yếu là chạy/dừng, báo lỗi và thay đổi tốc độ. Sơ đồ dễ theo dõi và kỹ thuật có thể kiểm tra từng tín hiệu tại hiện trường. Phương án cuối cùng vẫn phải căn cứ số I/O còn lại, khoảng cách dây và yêu cầu của thiết bị.
Dây chuyền có nhiều biến tần và cần giám sát tập trung
Modbus đáng xem xét khi PLC cần trao đổi dữ liệu với nhiều biến tần và HMI phải hiển thị nhiều trạng thái vận hành. Việc giảm tín hiệu rời có thể giúp kiến trúc gọn hơn, nhưng yêu cầu cấu hình mạng, tài liệu địa chỉ và chương trình xử lý lỗi truyền thông phải rõ ràng.
Cải tạo một hệ thống đang vận hành
Không nên thay toàn bộ cách điều khiển chỉ vì biến tần mới có cổng truyền thông. Trước tiên cần kiểm tra chương trình PLC cũ, sơ đồ dây, khả năng backup, thời gian dừng máy cho phép và năng lực bảo trì. Trong nhiều dự án retrofit, giữ một phần tín hiệu hardwired và bổ sung truyền thông cho giám sát có thể thực tế hơn việc thay đổi toàn bộ kiến trúc.
Có nên kết hợp nhiều phương thức điều khiển?
Có. Trong nhiều tủ PLC, phương án phù hợp không phải chọn duy nhất một trong ba cách mà là kết hợp chúng theo chức năng. Ví dụ, PLC có thể dùng digital I/O cho một số trạng thái quan trọng, dùng analog cho giá trị tốc độ và dùng Modbus để đọc thêm thông tin vận hành. Cấu hình cụ thể phải được xác định theo yêu cầu của máy và manual thiết bị.
Các chức năng an toàn hoặc liên động bảo vệ cũng cần được xem xét riêng theo thiết kế an toàn của máy, không nên mặc định thay thế bằng một đường truyền dữ liệu thông thường. Đây là lý do sơ đồ điều khiển, sơ đồ I/O và philosophy vận hành cần được chốt trước khi lập trình.
Checklist trước khi chốt cách PLC kết nối biến tần
Trước khi đặt PLC, module I/O hoặc biến tần, bộ phận kỹ thuật nên thống nhất các dữ liệu dưới đây. Checklist này giúp tránh trường hợp đã mua thiết bị nhưng thiếu cổng, thiếu module analog hoặc protocol giữa hai bên không tương thích.
- Số lượng biến tần cần PLC điều khiển và giám sát.
- Các lệnh cần gửi: RUN, STOP, đảo chiều, Reset, tốc độ đặt...
- Các dữ liệu cần đọc về PLC/HMI: Running, Fault, tần số, cảnh báo hoặc dữ liệu khác.
- PLC hiện có những loại I/O và cổng truyền thông nào.
- Biến tần hỗ trợ terminal, analog và protocol nào trên đúng model.
- Yêu cầu mở rộng trong tương lai và số lượng thiết bị dự kiến bổ sung.
- Khả năng bảo trì, backup parameter và tài liệu mà nhà máy có thể quản lý.
Nếu đang chọn mới thiết bị, có thể đối chiếu thêm nhóm cung cấp biến tần công nghiệp để kiểm tra series, khả năng I/O và truyền thông trước khi hoàn thiện BOM tủ điện.
Câu hỏi thường gặp
PLC có thể vừa dùng terminal vừa dùng Modbus với biến tần không?
Có thể trong một số kiến trúc, nhưng cách phân chia lệnh và dữ liệu phải được thiết kế rõ ràng và phù hợp với khả năng của thiết bị. Không nên để nhiều nguồn lệnh cùng tác động mà không xác định quyền điều khiển, vì sẽ gây khó chẩn đoán khi máy vận hành không đúng mong muốn.
Điều khiển biến tần bằng Modbus có cần dây analog nữa không?
Không nhất thiết nếu PLC và biến tần đã trao đổi được giá trị tốc độ qua giao thức đang sử dụng. Tuy nhiên, một số hệ thống vẫn giữ analog hoặc tín hiệu hardwired cho các chức năng riêng. Cấu hình phải dựa trên yêu cầu thực tế và tài liệu đúng model.
Tại sao PLC đã có lệnh RUN nhưng biến tần không chạy?
Cần kiểm tra PLC thực sự xuất tín hiệu hay chưa, biến tần đang lấy nguồn lệnh từ terminal hay truyền thông, thiết bị có Ready không, có alarm hay interlock nào đang tác động và giá trị parameter nguồn RUN đã đúng chưa. Không nên kết luận PLC hoặc biến tần hỏng chỉ từ một dấu hiệu.
Modbus có phù hợp khi hệ thống có nhiều biến tần không?
Modbus là một lựa chọn đáng xem xét khi cần kết nối nhiều thiết bị và trao đổi nhiều dữ liệu. Tuy nhiên, cần thiết kế địa chỉ node, topology, dây truyền thông, parameter cổng và chương trình xử lý trường hợp mất kết nối trước khi đưa hệ thống vào vận hành.
Nên chuẩn bị gì khi nhờ kỹ thuật thiết kế PLC điều khiển biến tần?
Nên chuẩn bị model PLC, model biến tần, thông tin motor, số lượng biến tần, sơ đồ máy nếu có, danh sách tín hiệu, yêu cầu HMI, cách vận hành Auto/Manual và những dữ liệu cần giám sát. Các thông tin này giúp kỹ thuật xác định phương thức kết nối trước khi lập BOM và sơ đồ điện.
Kết luận
PLC điều khiển biến tần qua terminal phù hợp với các lệnh và trạng thái đơn giản; analog thuận tiện khi cần truyền giá trị tốc độ liên tục; còn Modbus phù hợp hơn khi cần trao đổi nhiều dữ liệu và quản lý nhiều thiết bị. Trong thực tế, một hệ thống có thể kết hợp các phương thức này thay vì bắt buộc chọn duy nhất một cách.
Trước khi thiết kế hoặc cải tạo, nên xác định rõ số lượng biến tần, dữ liệu cần trao đổi, khả năng mở rộng, cách bảo trì và protocol của đúng model thiết bị. Với dự án mới, việc chốt các yêu cầu này ngay từ giai đoạn lắp đặt tủ điện PLC sẽ giúp sơ đồ I/O, BOM và chương trình điều khiển đồng bộ hơn.
