Cảm biến đã lên đèn nhưng PLC không sáng input, hoặc vừa thay một cảm biến mới thì máy không nhận tín hiệu, chưa chắc PLC hay cảm biến đã hỏng. Một nguyên nhân rất thường bị bỏ qua là kiểu ngõ ra NPN/PNP của cảm biến không phù hợp với cách đấu common của module input. Khi đó cảm biến vẫn có nguồn và vẫn phát hiện vật thể, nhưng mạch điện không tạo được đường dòng điện cần thiết để ngõ vào PLC chuyển trạng thái.
Để hiểu NPN PNP PLC khác nhau như thế nào, nên nhìn vào chiều dòng điện và điểm tham chiếu của ngõ vào thay vì chỉ nhớ màu dây. Việc này đặc biệt quan trọng khi thay sensor khác hãng, cải tạo máy hoặc đấu lại một tủ điều khiển PLC đã vận hành nhiều năm.
NPN Và PNP Khác Nhau Ở Đâu Khi Đấu Vào PLC?
Với cảm biến DC ba dây thông dụng, khác biệt quan trọng nằm ở trạng thái của dây output khi sensor ON. Cảm biến PNP đưa tín hiệu về phía điện áp dương của nguồn; cảm biến NPN kéo tín hiệu về phía 0V. Vì vậy module input PLC phải được đấu common phù hợp để hình thành mạch kín.
| Tiêu chí | NPN | PNP |
|---|---|---|
| Trạng thái output khi ON | Kéo tín hiệu về 0V | Đưa tín hiệu về phía +V |
| Common input PLC thường gặp | COM nối phía +24V | COM nối phía 0V |
| Khi đấu không tương thích | Input có thể không ON dù cảm biến vẫn được cấp nguồn và LED sensor vẫn hoạt động. | |
Bảng trên dùng để hiểu nguyên lý, không nên coi là sơ đồ đấu chung cho mọi PLC. Một số CPU hoặc module digital input có thể hỗ trợ cả hai kiểu bằng cách thay đổi chân S/S, COM hoặc cách đấu từng nhóm input; một số khác có cấu hình cố định. Vì vậy khi đấu cảm biến vào PLC, sơ đồ terminal trong manual của đúng CPU/module vẫn là tài liệu cần ưu tiên.
Vì Sao Đấu Sai NPN Và PNP Làm PLC Không Nhận Input?
Ngõ vào số của PLC không chỉ kiểm tra xem dây tín hiệu có điện áp hay không. Bên trong input còn có mạch quang hoặc mạch nhận tín hiệu cần một dòng điện đủ và đúng chiều để xác lập trạng thái ON. Nếu sensor và input cùng được đấu về một phía nguồn nhưng không có đường dòng điện hoàn chỉnh, LED input sẽ không sáng.
Đây là lý do tình trạng PLC không nhận input có thể xuất hiện ngay sau khi thay cảm biến dù model mới vẫn là 24VDC. Điện áp nguồn giống nhau không có nghĩa ngõ ra transistor giống nhau. Ngoài NPN/PNP còn phải kiểm tra NO/NC, số dây, chức năng từng màu dây và giới hạn điện áp của input.
Cách Xác Định PLC Đang Cần Tín Hiệu NPN Hay PNP
Cách an toàn nhất không phải đoán theo thương hiệu PLC. Kỹ thuật nên kiểm tra từ sơ đồ hiện có và manual của module input. Nếu tủ đang chạy ổn định với một cảm biến cũ, chính sơ đồ đấu của cảm biến đó cũng là dữ liệu rất hữu ích để xác định cấu hình.
- Đọc model chính xác của PLC hoặc module digital input.
- Tìm chân COM, S/S hoặc common của nhóm input đang sử dụng.
- Kiểm tra common hiện nối về 0V hay +24V.
- Đọc datasheet cảm biến để xác nhận output NPN hay PNP và NO hay NC.
- Đối chiếu dây nguồn, dây 0V và dây output trước khi cấp điện.
Nếu đang lựa chọn sensor mới cho băng tải, máy đóng gói hoặc cơ cấu máy, có thể đối chiếu thêm bài chọn cảm biến quang, cảm biến tiệm cận và encoder. Sau khi chọn đúng nguyên lý phát hiện, bước tiếp theo vẫn phải xác nhận kiểu output tương thích với bộ điều khiển.
Quy Trình Kiểm Tra Khi Cảm Biến Có Đèn Nhưng PLC Không Nhận Input
Khi gặp lỗi, nên kiểm tra theo tuyến tín hiệu thay vì đổi dây ngẫu nhiên. Cách này giúp phân biệt lỗi tương thích cảm biến NPN PNP với lỗi nguồn, terminal hoặc chính module I/O.
- Xác nhận nguồn: kiểm tra điện áp cấp tại cảm biến theo đúng thông số của thiết bị.
- Xác nhận cảm biến đã chuyển trạng thái: quan sát LED chỉ thị và kiểm tra điều kiện phát hiện thực tế.
- Đo dây output: đo trạng thái điện áp của dây tín hiệu so với 0V khi sensor OFF và ON.
- Kiểm tra COM/S/S: đối chiếu cách nối common với sơ đồ input của PLC.
- Kiểm tra terminal: xác nhận dây không lỏng, sai vị trí hoặc đứt ngầm.
- Quan sát LED input PLC: nếu điện áp tại terminal đúng nhưng input vẫn không đổi, tiếp tục kiểm tra module và chương trình.
Nếu tín hiệu lúc có lúc mất thay vì mất hoàn toàn, nên kiểm tra thêm terminal I/O bị lỏng hoặc oxy hóa. Một điểm tiếp xúc không ổn định có thể tạo biểu hiện rất giống sensor lỗi hoặc sai logic input.
Những Lỗi Dễ Bị Nhầm Với Sai NPN Và PNP
Không phải mọi trường hợp input không sáng đều do sink source PLC. Nếu đã xác nhận sensor và common tương thích, cần mở rộng kiểm tra sang các điểm khác trong mạch.
- Nhầm dây output với dây chức năng khác của cảm biến.
- Nhầm logic NO và NC khiến trạng thái ON/OFF trái với dự kiến.
- Nguồn 24VDC sụt áp hoặc 0V giữa các thiết bị không được tham chiếu đúng.
- Terminal lỏng, dây gãy ngầm hoặc đầu nối tiếp xúc kém.
- Đấu vào sai địa chỉ input hoặc chương trình PLC đang sử dụng địa chỉ khác.
- Input bị khóa bởi cấu hình hoặc module I/O có vấn đề.
Trước Khi Thay Cảm Biến NPN Sang PNP Hoặc Ngược Lại Cần Kiểm Tra Gì?
Không nên coi NPN và PNP là hai phiên bản có thể đổi trực tiếp chỉ bằng cách nối lại ba màu dây. Trước khi thay, cần xác nhận module input có hỗ trợ cấu hình mới hay không, các sensor khác dùng chung chân common có bị ảnh hưởng không và logic NO/NC có giữ nguyên yêu cầu vận hành hay không.

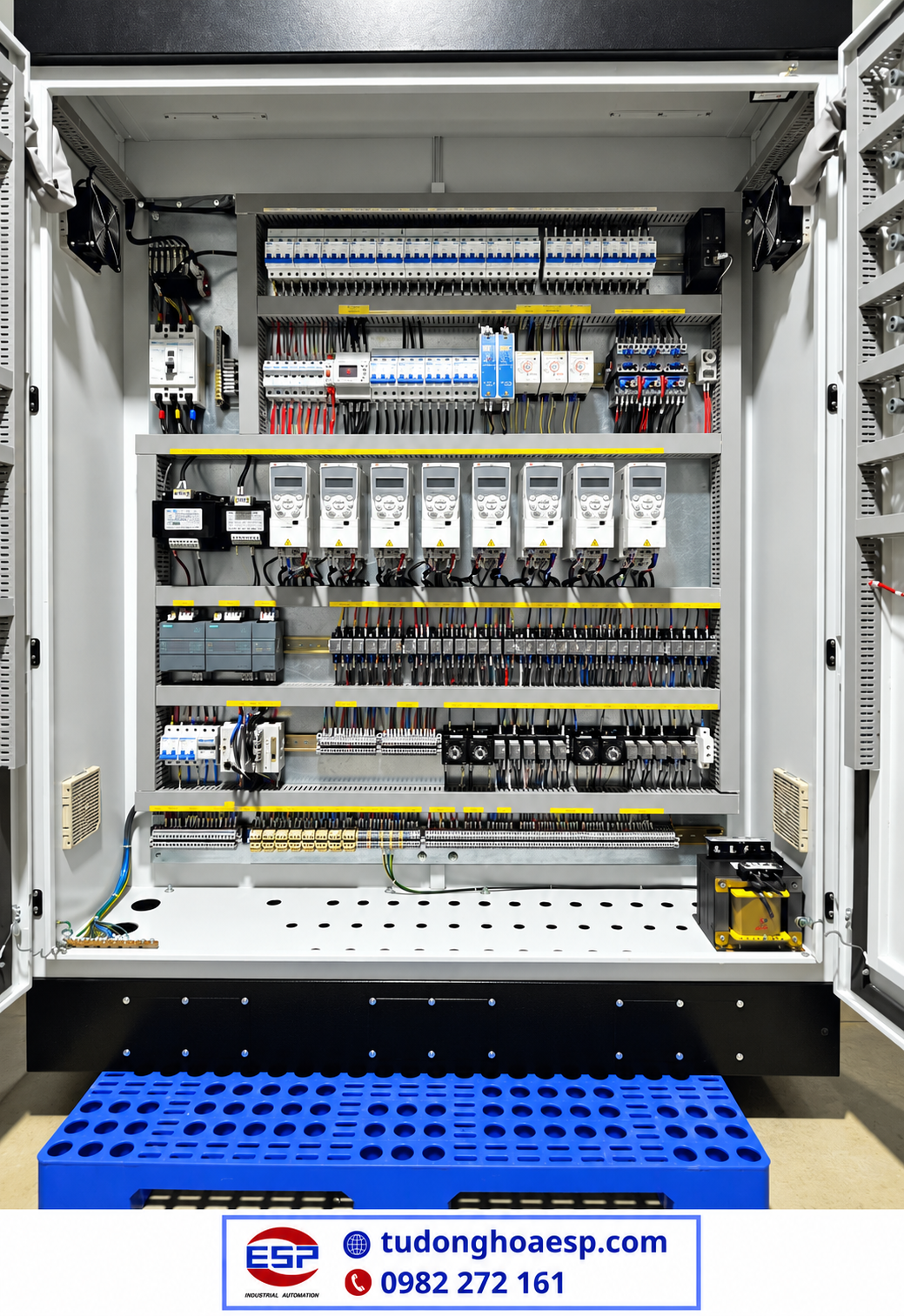

Với tủ có nhiều input dùng chung một common, thay đổi cách nối S/S hoặc COM cho một nhóm có thể tác động đồng thời đến nhiều tín hiệu. Nếu sơ đồ điện cũ không rõ hoặc máy đã qua nhiều lần cải tạo, nên ghi lại model PLC, model cảm biến, hình terminal và trạng thái dây hiện tại trước khi can thiệp.
Câu Hỏi Thường Gặp Về NPN Và PNP Trong Tủ PLC
Cảm biến có đèn nhưng PLC không sáng input có phải do sai NPN/PNP không?
Có thể, nhưng không nên kết luận ngay. Cần đo dây output khi cảm biến chuyển trạng thái, kiểm tra common input PLC, nguồn 24VDC, terminal và đúng địa chỉ input trước khi xác định nguyên nhân.
Cảm biến NPN có thay trực tiếp bằng PNP được không?
Không nên thay trực tiếp nếu chưa kiểm tra module input và cách đấu common. Việc đổi NPN sang PNP có thể yêu cầu thay đổi cách đấu S/S hoặc COM, đồng thời ảnh hưởng các input khác dùng chung nhóm.
Có thể xác định NPN hay PNP chỉ bằng màu dây không?
Không nên. Màu dây có thể theo quy ước phổ biến nhưng vẫn cần đọc sơ đồ hoặc datasheet của đúng model. Cách chắc chắn hơn là xác nhận chức năng từng dây và đo trạng thái output khi cảm biến ON/OFF.
PLC nào cũng dùng được cả cảm biến NPN và PNP không?
Không. Khả năng hỗ trợ phụ thuộc CPU hoặc module input cụ thể. Có loại cho phép thay đổi cấu hình bằng common, có loại hỗ trợ cả hai kiểu theo từng nhóm và có loại có cấu hình cố định. Cần kiểm tra manual trước khi đấu.
Kết Luận
Hiểu đúng NPN PNP PLC khác nhau giúp kỹ thuật tránh một lỗi khá điển hình: cảm biến vẫn hoạt động nhưng PLC không tạo được trạng thái input vì đường dòng điện và common không tương thích. Khi xử lý, nên bắt đầu từ model thiết bị, sơ đồ input, COM/S/S, trạng thái output và điện áp thực tế thay vì đổi dây theo phỏng đoán.
Nếu hệ thống đã qua cải tạo hoặc không còn sơ đồ rõ ràng, việc kiểm tra toàn bộ tuyến tín hiệu trước khi thay sensor hoặc module sẽ giúp giảm nguy cơ tạo thêm lỗi đấu nối và giữ cấu hình tủ dễ bảo trì về sau.
