Một motor đã chạy ổn định nhiều năm bằng nguồn điện lưới có thể bắt đầu nóng hơn, báo chạm đất hoặc xuất hiện dòng rò sau khi chuyển sang điều khiển bằng biến tần. Điều này không đồng nghĩa biến tần chắc chắn bị lỗi hay motor phải thay ngay. Với motor chạy biến tần bị nóng, cần kiểm tra đồng thời tình trạng cách điện, tải cơ khí, khả năng làm mát, cáp từ biến tần đến motor, nối đất và các tham số điều khiển.
Điểm quan trọng là phải phân biệt giữa cách điện motor thật sự suy giảm với dòng cao tần phát sinh do đặc tính PWM của biến tần. Nếu khoanh vùng sai, kỹ thuật có thể thay motor nhưng hiện tượng vẫn còn, hoặc chỉnh tham số liên tục trong khi nguyên nhân thực tế nằm ở cáp và hệ thống nối đất.
Motor Cũ Chạy Biến Tần Bị Nóng Hoặc Rò Điện Có Bất Thường Không?
Biến tần không cấp cho motor một dạng điện áp hình sin giống hoàn toàn nguồn lưới. Tầng công suất đóng cắt nhanh để tạo điện áp PWM, vì vậy motor và cáp phải chịu các xung điện áp có sườn dốc cao. Với motor đã vận hành lâu năm, tình trạng cách điện cuộn dây, đầu cốt, độ ẩm và chất lượng cáp trở nên đáng quan tâm hơn khi chuyển sang VFD.
Ngoài vấn đề điện, motor có quạt làm mát gắn trực tiếp trên trục sẽ giảm lượng gió khi chạy ở tốc độ thấp. Vì vậy một motor chạy lâu ở tần số thấp nhưng vẫn mang tải lớn có thể nóng dù cách điện chưa hỏng. Đây là lý do không nên chỉ dựa vào nhiệt độ vỏ motor để kết luận nguyên nhân.
Vì Sao Motor Cũ Có Thể Gặp Vấn Đề Khi Chạy Biến Tần?
Có bốn nhóm nguyên nhân cần ưu tiên: tải và thông số motor chưa phù hợp, khả năng làm mát giảm ở tốc độ thấp, cách điện đã lão hóa và ảnh hưởng của xung PWM lên motor – cáp. Đặc biệt với motor cũ dùng biến tần, tình trạng trước khi cải tạo cần được ghi nhận thay vì mặc định motor còn tương đương thiết bị mới.
| Hiện Tượng | Nguyên Nhân Nên Khoanh Vùng | Kiểm Tra Ưu Tiên |
|---|---|---|
| Motor nóng rõ khi chạy chậm | Giảm khả năng tự làm mát, tải cao ở tốc độ thấp | Tần số vận hành, dòng tải, quạt làm mát và đặc tính tải |
| Motor nóng kèm dòng cao | Quá tải, tham số motor sai, kẹt cơ khí hoặc chế độ điều khiển chưa phù hợp | Dòng thực tế, tem motor, tải cơ khí và parameter VFD |
| Biến tần báo earth fault khi nối motor | Motor hoặc cáp suy giảm cách điện, ẩm, chạm đất | Tách motor và cáp để đo cách điện riêng |
| Dòng rò tăng khi tuyến cáp dài | Điện dung cáp, dòng common-mode và cách đấu shield/PE | Loại cáp, chiều dài, shield và đường PE |
| Motor có tiếng bạc đạn hoặc rung bất thường | Cơ khí, bạc đạn hoặc ảnh hưởng dòng trục cần được đánh giá | Rung, tiếng ồn, tiếp địa và tình trạng bạc đạn |
Trình Tự 7 Bước Kiểm Tra Motor Chạy Biến Tần Bị Nóng
Một trình tự kiểm tra có thứ tự giúp tránh thay linh kiện theo cảm tính. Với hệ thống đang vận hành sản xuất, nên ghi nhận hiện tượng trước khi thay đổi parameter để còn dữ liệu so sánh.
- Ghi nhận điều kiện phát sinh: tần số, tải, thời gian chạy, nhiệt độ và mã lỗi nếu có.
- Đối chiếu tem motor: điện áp, dòng, tần số, tốc độ và kiểu đấu dây với cấu hình VFD.
- Theo dõi dòng motor: xác định motor nóng do mang tải cao hay nóng dù dòng không bất thường.
- Kiểm tra cơ khí và thông gió: bạc đạn, quạt motor, khe gió, tải bị kẹt và thời gian chạy tốc độ thấp.
- Tách motor và cáp để đo cách điện: không đo xuyên qua biến tần.
- Kiểm tra cáp motor, PE và shield: chú ý tuyến cáp dài, đầu nối lỏng và cách kết thúc shield.
- Đánh giá parameter và giải pháp đầu ra: carrier frequency, chế độ điều khiển, dV/dt filter hoặc giải pháp khác theo manual thiết bị.
Nếu cần đánh giá đồng thời biến tần và tải motor, có thể tham khảo dịch vụ kiểm tra biến tần và motor công nghiệp. Với hệ thống cải tạo, việc xác định đúng chức năng truyền động cũng nên được thực hiện trước khi thay thiết bị; xem thêm bài biến tần, khởi động mềm hay servo.
Kiểm Tra Cách Điện Motor Và Cáp Đúng Cách
Khi nghi ngờ cách điện motor, không nên nối đồng hồ đo cách điện trực tiếp vào hệ thống trong khi motor vẫn còn nối với đầu ra U, V, W của biến tần. Cần cô lập nguồn, thực hiện đầy đủ quy trình an toàn và tách cáp motor khỏi VFD trước khi đo. Điện áp thử và giá trị đánh giá phải căn cứ vào hướng dẫn của nhà sản xuất motor, tình trạng thiết bị và tiêu chuẩn áp dụng.
Nên kiểm tra motor và cáp riêng nếu điều kiện cho phép. Cách làm này giúp xác định chính xác lỗi nằm ở cuộn dây, hộp cực, tuyến cáp hay đầu nối. Độ ẩm, bụi dẫn điện và dầu bám trong hộp cực cũng có thể làm giá trị cách điện giảm mà chưa cần đến tình trạng cháy cuộn dây.

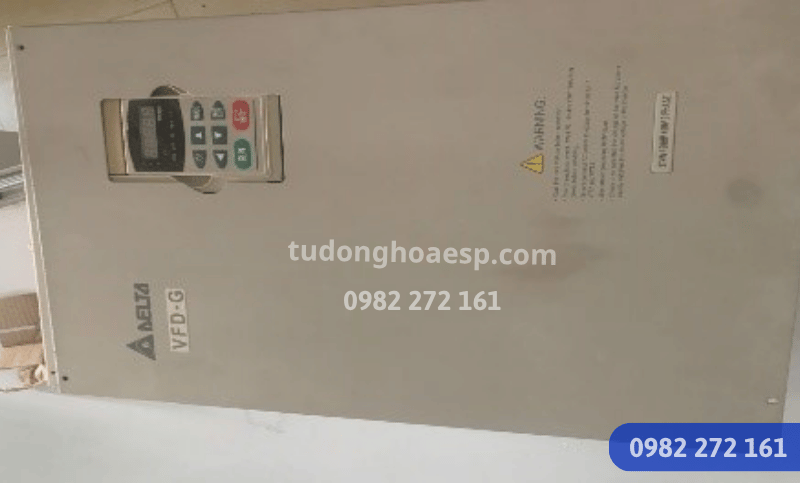

Cáp Motor, Shield Và Nối Đất Ảnh Hưởng Đến Dòng Rò Thế Nào?
Đầu ra PWM của VFD chứa thành phần cao tần nên tuyến cáp motor biến tần không chỉ làm nhiệm vụ truyền công suất. Chiều dài cáp, cấu trúc cáp, điện dung đối đất, dây PE và cách kết thúc shield đều ảnh hưởng đến dòng common-mode và nhiễu điện từ.
Không nên xử lý hiện tượng rò bằng cách tháo dây PE hoặc làm yếu hệ thống nối đất. Đây là giải pháp sai về an toàn và có thể che mất nguyên nhân thật. Thay vào đó cần kiểm tra đường PE liên tục, đầu nối chắc chắn, cable gland/shield termination và yêu cầu lắp đặt của đúng model biến tần.
Có Nên Giảm Tần Số Sóng Mang Khi Motor Nóng Hoặc Rò Điện?
Tần số sóng mang hay switching frequency quyết định số lần tầng công suất đóng cắt trong một giây. Thay đổi giá trị này ảnh hưởng đến tiếng ồn motor, tổn hao trong biến tần và đặc tính của các xung điện áp trên tuyến cáp. Vì vậy không nên áp dụng nguyên tắc đơn giản “motor nóng thì giảm carrier”.
Trong hệ thống có cáp dài hoặc vấn đề liên quan quá áp phản xạ, nhà sản xuất có thể khuyến nghị giới hạn switching frequency hoặc sử dụng thiết bị lọc đầu ra. Tuy nhiên motor nóng do chạy chậm, quá tải hoặc sai thông số sẽ không được xử lý triệt để chỉ bằng việc thay carrier frequency. Mọi điều chỉnh cần đối chiếu manual của model VFD cụ thể.
Khi Nào Cần Filter, Cải Tạo Cáp Hoặc Thay Motor?
Không phải motor cũ nào chạy VFD cũng cần thay. Quyết định nên dựa trên tình trạng cách điện, tải, chiều dài và cấu trúc cáp, điện áp hệ thống, model biến tần và yêu cầu vận hành. Khi motor còn tốt nhưng tuyến cáp hoặc ứng suất xung là vấn đề chính, kỹ thuật có thể cần đánh giá giải pháp dV/dt filter, sine filter hoặc cải tạo cáp theo tài liệu hãng.

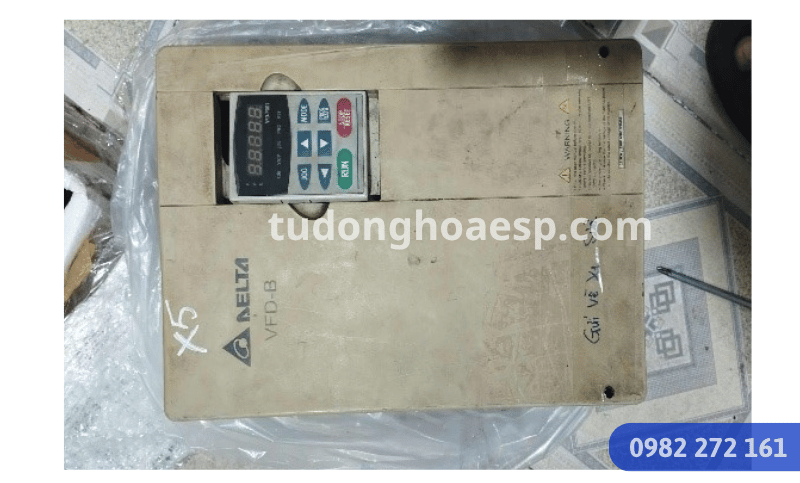

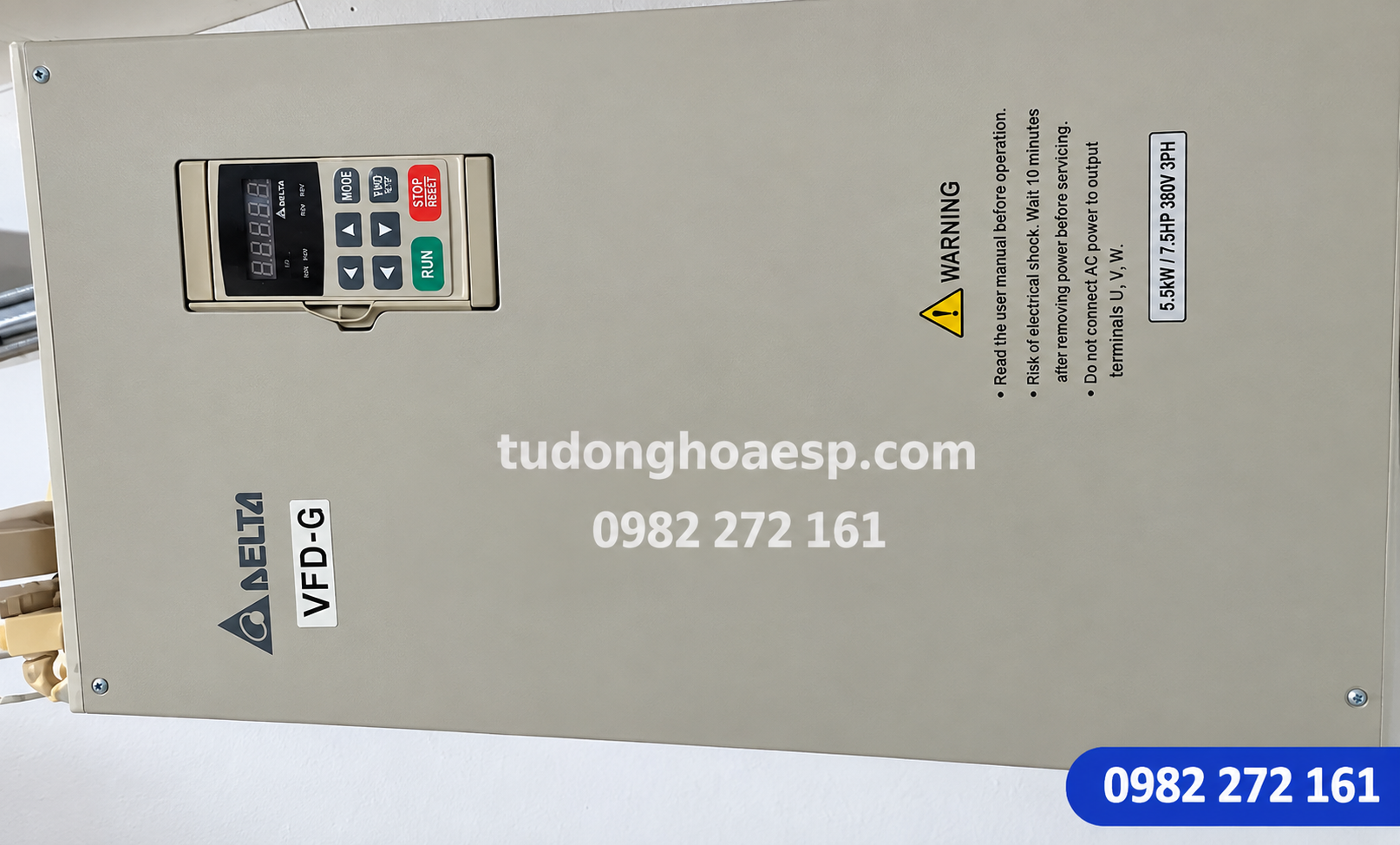

Ngược lại, nếu motor đã suy giảm cách điện, thường xuyên ẩm, bạc đạn xuống cấp hoặc không phù hợp với dải tốc độ mới, tiếp tục chỉnh biến tần chỉ làm kéo dài quá trình xử lý. Với các dòng biến tần cũ đang sử dụng trong nhà máy, bài so sánh biến tần Delta VFD-B và VFD-G cũng cung cấp thêm góc nhìn khi đánh giá hệ thống truyền động đã vận hành nhiều năm.
Kết Luận
Khi motor chạy biến tần bị nóng hoặc xuất hiện hiện tượng rò điện, nên bắt đầu từ dữ liệu vận hành thực tế rồi lần lượt kiểm tra tải, thông số motor, khả năng làm mát, cách điện, cáp motor, PE/shield và cuối cùng mới điều chỉnh các tham số liên quan đến switching frequency hoặc thiết bị lọc đầu ra.
Nếu cần hỗ trợ khoanh vùng, nên chuẩn bị ảnh tem motor, model biến tần, chiều dài cáp, tần số vận hành, dòng tải, mã lỗi và hình ảnh tủ điện. Những dữ liệu này giúp kỹ thuật xác định nên kiểm tra tại motor, tuyến cáp hay biến tần trước khi quyết định sửa hoặc thay thiết bị.
Câu Hỏi Thường Gặp
Motor Chạy Biến Tần Nóng Hơn Chạy Điện Lưới Có Bình Thường Không?
Có thể xảy ra, đặc biệt khi motor chạy lâu ở tốc độ thấp làm giảm khả năng tự làm mát hoặc khi tải và thông số điều khiển chưa phù hợp. Tuy nhiên nếu nhiệt độ tăng rõ rệt so với trước, cần kiểm tra dòng tải, thông gió, cách điện và cài đặt biến tần thay vì xem đó là hiện tượng bình thường.
Motor Rò Điện Khi Chạy VFD Có Phải Cuộn Dây Đã Hỏng Không?
Chưa thể kết luận. Ngoài suy giảm cách điện motor hoặc cáp, biến tần còn tạo các thành phần cao tần và dòng common-mode. Cần tách motor, cáp và VFD để kiểm tra theo từng phần trước khi quyết định quấn lại hoặc thay motor.
Có Được Dùng Megger Đo Motor Khi Vẫn Nối Với Biến Tần Không?
Không nên. Cáp motor cần được tách khỏi đầu ra biến tần trước khi thực hiện phép đo cách điện. Bản thân biến tần cũng không nên bị đưa vào phép thử cách điện hoặc thử điện áp chịu đựng nếu nhà sản xuất không hướng dẫn, vì điện áp thử có thể làm hỏng mạch điện tử bên trong.
Giảm Tần Số Sóng Mang Có Giúp Motor Bớt Nóng Không?
Không thể áp dụng như một quy tắc chung. Carrier frequency ảnh hưởng đến tiếng ồn, chuyển mạch, cáp và nhiệt của hệ truyền động. Motor nóng do quá tải hoặc thiếu làm mát sẽ không được xử lý chỉ bằng việc giảm carrier. Cần kiểm tra manual của đúng model trước khi thay đổi.
Khi Nào Nên Dùng dV/dt Filter Hoặc Sine Filter?
Filter đầu ra thường được đánh giá khi cần hạn chế ứng suất xung lên motor, tuyến cáp dài hoặc hệ thống có yêu cầu đặc biệt về motor và cáp. Loại filter và điều kiện sử dụng phải dựa trên tài liệu của biến tần, điện áp hệ thống, motor và chiều dài cáp thực tế.
