Điện trở hãm biến tần nóng trong quá trình giảm tốc chưa chắc là dấu hiệu hư hỏng, bởi nhiệm vụ của linh kiện này là chuyển phần năng lượng tái sinh từ động cơ thành nhiệt. Tuy nhiên, nếu điện trở nóng liên tục dù máy ít hãm, xuất hiện mùi khét, đổi màu, nứt vỏ, cháy dây hoặc biến tần thường xuyên báo quá áp, cần dừng hệ thống để kiểm tra.
Nguyên nhân không chỉ nằm ở bản thân điện trở. Chu kỳ vận hành, thời gian giảm tốc, quán tính tải, trị số điện trở, công suất chịu nhiệt, transistor hãm, tín hiệu điều khiển và cách bố trí trong tủ đều có thể làm nhiệt tăng bất thường. Vì vậy, không nên thay một điện trở lớn hơn hoặc giảm trị số điện trở theo kinh nghiệm khi chưa đối chiếu đúng model biến tần và tài liệu kỹ thuật.
Tóm tắt nhanh: Điện trở hãm nóng bất thường thường liên quan đến năng lượng tái sinh quá lớn, tần suất hãm cao, thời gian giảm tốc quá ngắn, chọn sai điện trở hoặc transistor hãm hoạt động không đúng. Cần kiểm tra theo thứ tự từ tải, chu kỳ máy, parameter, dây đấu đến bo công suất.
Điện Trở Hãm Biến Tần Nóng Có Phải Là Bất Thường?
Điện trở hãm được thiết kế để phát nhiệt khi biến tần cần tiêu tán năng lượng hồi về từ motor. Do đó, điện trở ấm hoặc nóng sau nhiều lần giảm tốc có thể là trạng thái làm việc dự kiến. Điểm cần đánh giá là mức nhiệt có tương xứng với chu kỳ hãm, thời gian chạy và đặc tính tải hay không.
Không nên dùng cảm giác chạm tay để kết luận. Nhiệt độ bề mặt có thể gây bỏng và thiết bị vẫn có thể còn điện áp nguy hiểm. Bộ phận bảo trì nên quan sát ngoại quan, ghi nhận thời điểm nóng, số lần hãm, mã lỗi và dữ liệu vận hành trước khi tiếp cận sâu hơn.
| Trạng thái quan sát | Nhận định ban đầu | Hành động phù hợp |
|---|---|---|
| Nóng sau nhiều lần giảm tốc hoặc hạ tải | Có thể là quá trình tiêu tán năng lượng bình thường | Đối chiếu duty cycle, thời gian giảm tốc và thông số thiết kế |
| Nóng liên tục dù motor chạy ổn định, ít thay đổi tốc độ | Có thể liên quan đến transistor hãm, đấu dây hoặc điều khiển | Dừng kiểm tra, không tiếp tục đóng điện thử nhiều lần |
| Vỏ điện trở đổi màu, nứt, cháy dây hoặc có mùi khét | Dấu hiệu quá nhiệt rõ ràng | Cách ly nguồn và kiểm tra toàn bộ mạch hãm |
| Biến tần báo OV khi giảm tốc | Năng lượng hồi về chưa được xử lý phù hợp | Kiểm tra DC Bus, parameter giảm tốc, điện trở và braking unit |
Sáu Nguyên Nhân Làm Điện Trở Xả Biến Tần Quá Nóng
Muốn tìm đúng nguyên nhân, cần xem điện trở hãm là một phần của toàn bộ hệ truyền động. Cùng một điện trở nhưng nhiệt độ có thể khác nhau đáng kể khi thay đổi tải, thời gian dừng, tốc độ motor, tần suất chu kỳ hoặc cách điều khiển cơ cấu cơ khí.
1. Chu Kỳ Tăng Tốc Và Giảm Tốc Diễn Ra Quá Dày
Mỗi lần motor giảm tốc, một phần động năng có thể quay trở lại DC Bus. Nếu máy liên tục chạy, dừng, đảo chiều hoặc nâng hạ trong thời gian ngắn, điện trở chưa kịp tản nhiệt đã phải tiếp nhận thêm năng lượng. Hiện tượng này phổ biến ở cẩu trục, máy ly tâm, trục quay, máy đóng gói chu kỳ nhanh và băng tải dốc.
2. Thời Gian Giảm Tốc Được Cài Quá Ngắn
Khi yêu cầu motor dừng trong thời gian ngắn, năng lượng phải được xử lý nhanh hơn. Nếu công suất điện trở và khả năng đóng cắt của mạch hãm không đáp ứng, điện trở sẽ tăng nhiệt nhanh hoặc biến tần báo quá áp. Việc kéo dài thời gian giảm tốc có thể giúp giảm áp lực, nhưng phải đánh giá yêu cầu công nghệ và an toàn của máy.
3. Trị Số Điện Trở Hoặc Công Suất Chịu Nhiệt Không Phù Hợp
Điện trở phải đáp ứng cả trị số ohm, công suất, phương pháp lắp đặt và duty cycle được nhà sản xuất cho phép. Trị số quá thấp có thể làm dòng hãm vượt khả năng transistor; trị số quá cao lại có thể không tiêu tán năng lượng đủ nhanh. Chọn công suất chỉ dựa trên kích thước motor mà bỏ qua chu kỳ máy cũng dễ dẫn đến sai lệch.
4. Transistor Hãm Dẫn Sai Hoặc Hư Hỏng
Transistor hãm có nhiệm vụ đóng cắt đường điện trở khi điện áp DC Bus đạt điều kiện điều khiển. Nếu linh kiện bị rò, chập hoặc nhận tín hiệu điều khiển sai, điện trở có thể bị cấp năng lượng không đúng thời điểm. Đây là trường hợp cần kiểm tra bo công suất, mạch kích và phản hồi DC Bus thay vì chỉ thay điện trở.
5. Parameter Hãm Và Điều Khiển Tải Chưa Phù Hợp
Các nhóm thông số cần chú ý gồm thời gian giảm tốc, đường cong S, chế độ chống quá áp, giới hạn hãm, thông số braking unit, tần suất đảo chiều và trình tự phối hợp với phanh cơ. Sau khi thay biến tần hoặc phục hồi parameter, một cài đặt mặc định không phù hợp với máy có thể làm mạch hãm hoạt động khác trước.
6. Thông Gió, Vị Trí Lắp Hoặc Cơ Cấu Máy Có Vấn Đề
Điện trở đặt sát dây điện, thiết bị nhựa, vách tủ kín hoặc khu vực tích tụ bụi sẽ khó thoát nhiệt. Ngoài ra, tải cơ khí bị kẹt, thắng cơ nhả không hết, đối trọng sai hoặc cơ cấu thường xuyên kéo ngược motor cũng làm năng lượng hãm tăng. Vì vậy, cần kiểm tra cả cơ khí và điều kiện lắp đặt.
Quy Trình Kiểm Tra Mạch Hãm Biến Tần Theo Bảy Bước
Quy trình nên bắt đầu từ dữ liệu vận hành và tải thực tế trước khi tháo biến tần. Cách làm này giúp tránh thay nhầm điện trở, bỏ sót lỗi cơ khí hoặc làm mất dấu vết của sự cố trên bo công suất.
- Ghi nhận điều kiện phát sinh: tốc độ, tải, thời gian giảm tốc, số lần đảo chiều, thời điểm điện trở nóng và mã lỗi hiển thị.
- Cách ly nguồn an toàn: thực hiện quy trình LOTO, chờ thời gian xả điện theo manual và xác nhận điều kiện an toàn trước khi mở tủ.
- Kiểm tra ngoại quan: quan sát điện trở, terminal, dây đấu, đầu cos, lớp cách điện, vị trí lắp và dấu quá nhiệt.
- Đối chiếu mã linh kiện: xác nhận trị số điện trở, công suất, sơ đồ đấu và yêu cầu tối thiểu của đúng model biến tần.
- Rà soát parameter: so sánh thời gian giảm tốc, chế độ hãm, trình tự phanh cơ và các thông số đã thay đổi gần đây.
- Khoanh vùng bo công suất: kiểm tra braking transistor, mạch kích, DC Bus và các dấu hiệu cháy nổ bằng thiết bị phù hợp.
- Chạy thử có kiểm soát: theo dõi nhiệt, dòng tải, DC Bus, số lần hãm và mã lỗi trong điều kiện tải được kiểm soát.
Khi cần kiểm tra sâu bo nguồn, DC Bus hoặc transistor, nhà máy nên chuyển sang dịch vụ sửa chữa biến tần servo thay vì tiếp tục đóng điện thử tại máy.
Cách Khoanh Vùng Lỗi Transistor Hãm
Không thể kết luận transistor hãm hỏng chỉ vì điện trở nóng. Kỹ thuật cần xem điện trở có nóng khi máy chưa hãm hay không, biến tần có báo quá áp lúc giảm tốc hay không và tình trạng có thay đổi khi tách tải theo quy trình kiểm tra an toàn hay không.
- Điện trở nóng ngay sau khi cấp nguồn dù motor chưa chạy.
- Điện trở nóng liên tục trong giai đoạn motor chạy ổn định.
- Terminal điện trở có dấu cháy hoặc dòng hãm xuất hiện sai thời điểm.
- Biến tần báo lỗi liên quan mạch hãm, braking unit hoặc quá áp lặp lại.
- Đã xác nhận điện trở đúng mã và parameter phù hợp nhưng hiện tượng vẫn còn.
Các phép đo bán dẫn và DC Bus phải do người có chuyên môn thực hiện. Không đo trực tiếp trên mạch đang mang điện nếu không có thiết bị, quy trình và điều kiện an toàn phù hợp.
Những Nhóm Thông Số Cần Rà Soát Trước Khi Thay Điện Trở
Parameter cụ thể khác nhau theo hãng và model. Không dùng một mã thông số chung cho tất cả biến tần. Bộ phận kỹ thuật nên mở đúng manual và tập trung vào các nhóm chức năng sau:
- Thời gian giảm tốc và đường cong tăng giảm tốc.
- Chế độ chống quá áp hoặc tự kéo dài thời gian giảm tốc.
- Cấu hình điện trở hãm, braking unit hoặc bộ tái sinh.
- Giới hạn tần suất hãm và khả năng chịu tải của biến tần.
- Trình tự đóng nhả phanh cơ đối với cơ cấu nâng hạ.
- Tốc độ thấp, giới hạn mô-men và chế độ điều khiển motor.
- Parameter vừa được thay đổi, phục hồi hoặc sao chép từ biến tần khác.
Để hiểu vị trí của mạch hãm trong đường năng lượng, có thể tham khảo bài DC Bus biến tần là gì. Điện trở hãm chỉ là một phần trong chuỗi gồm chỉnh lưu, tụ DC, giám sát bus, transistor hãm và tầng nghịch lưu.
Những Ứng Dụng Dễ Làm Mạch Hãm Quá Tải
Các hệ thống có tải quán tính lớn, tải kéo ngược motor hoặc yêu cầu dừng nhanh thường tạo nhiều năng lượng tái sinh hơn. Mạch hãm phải được lựa chọn dựa trên chu kỳ thực tế thay vì chỉ dựa vào công suất motor.

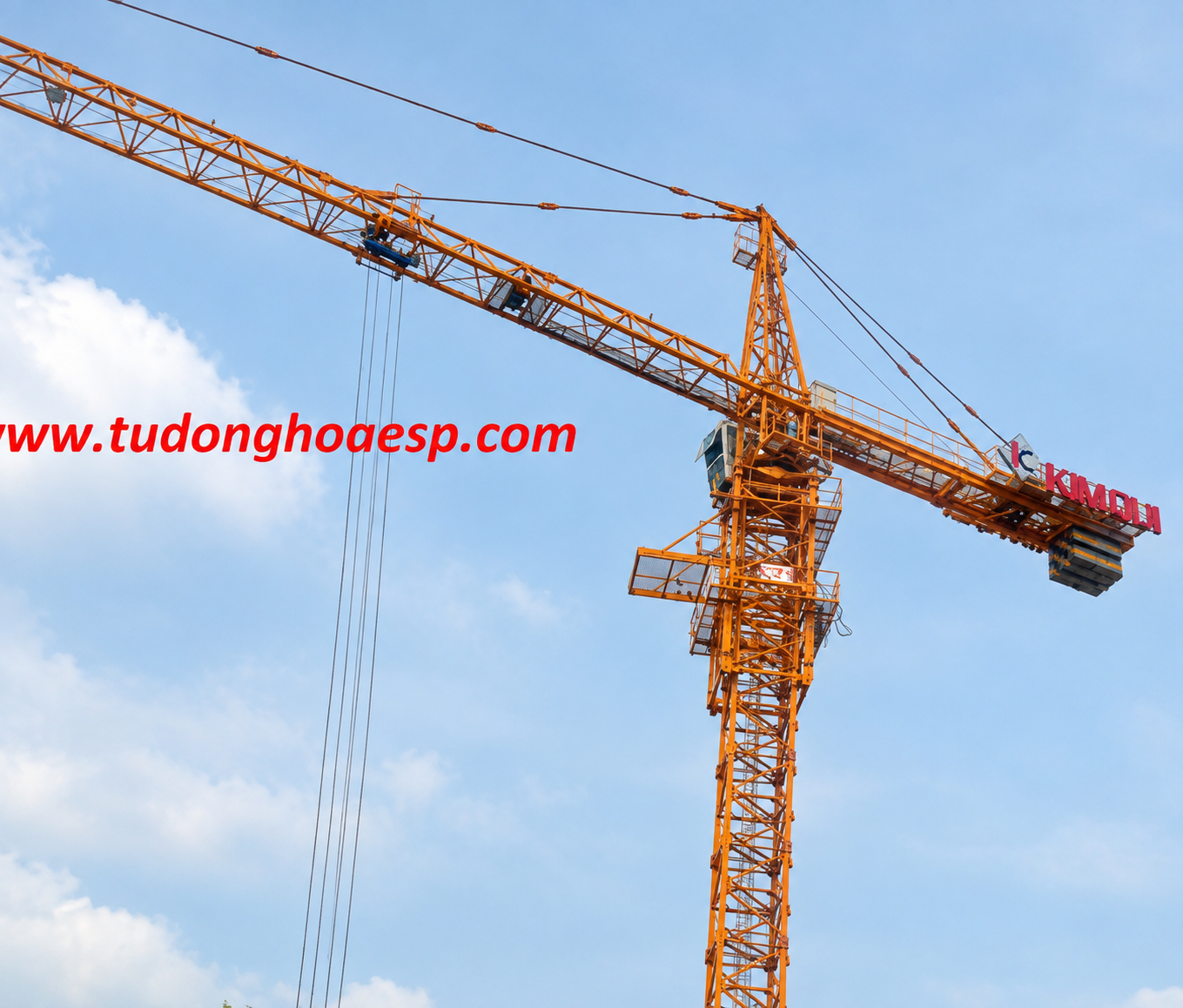

Cẩu Trục, Palang Và Thiết Bị Nâng Hạ
Khi hạ tải hoặc dừng cơ cấu có quán tính lớn, motor có thể làm việc ở trạng thái phát năng lượng. Nhà máy có thể tham khảo thêm giải pháp biến tần cho cẩu trục và nội dung lắp biến tần di chuyển cầu trục để đánh giá đặc tính vận hành của tải.
Máy Ly Tâm, Trục Quay Và Cơ Cấu Có Bánh Đà
Khối lượng quay lớn khiến motor mất nhiều thời gian để dừng tự nhiên. Khi quy trình yêu cầu dừng nhanh, phần năng lượng này sẽ tạo áp lực lên DC Bus và mạch hãm.
Băng Tải Dốc Và Tải Có Xu Hướng Kéo Motor
Tải chuyển động theo chiều trọng lực có thể kéo motor quay nhanh hơn tốc độ điều khiển. Trường hợp này cần đánh giá liên tục, vì năng lượng tái sinh có thể xuất hiện không chỉ tại thời điểm dừng.
| Nguyên nhân nghi ngờ | Dấu hiệu gợi ý | Điểm cần kiểm tra | Hướng xử lý |
|---|---|---|---|
| Chu kỳ hãm quá dày | Nhiệt tăng dần theo số chu kỳ | Số lần dừng, đảo chiều, nâng hạ | Đánh giá lại duty cycle và thiết kế mạch hãm |
| Giảm tốc quá ngắn | Nóng mạnh hoặc báo OV khi dừng | Thời gian giảm tốc và quán tính tải | Tối ưu parameter theo yêu cầu vận hành |
| Sai điện trở | Điện trở quá nóng, cháy hoặc hãm không hiệu quả | Ohm, công suất, cách đấu, manual | Chọn lại đúng yêu cầu của model |
| Transistor hãm bất thường | Điện trở nóng sai thời điểm | Bo công suất, mạch kích, DC Bus | Đo kiểm và sửa bo tại xưởng |
| Thông gió kém | Nhiệt tích tụ trong tủ | Khoảng cách, luồng gió, bụi và vật liệu xung quanh | Bố trí lại theo yêu cầu lắp đặt |
Những Cách Xử Lý Không Nên Thực Hiện
- Không chạm tay vào điện trở để kiểm tra nhiệt độ.
- Không giảm tùy ý trị số điện trở để tăng lực hãm.
- Không đấu song song nhiều điện trở khi chưa tính lại dòng hãm.
- Không bỏ qua mùi khét, vết cháy hoặc dây đổi màu.
- Không reset lỗi và đóng điện lặp lại khi nghi transistor chập.
- Không lắp điện trở sát cáp tín hiệu, linh kiện nhựa hoặc vật liệu dễ cháy.
- Không chỉ thay điện trở mà bỏ qua parameter, tải cơ khí và bo công suất.
Khi Nào Nên Gửi Biến Tần Đi Kiểm Tra?
Nên chuyển thiết bị sang kiểm tra chuyên sâu khi điện trở nóng lúc motor chưa chạy, có dấu hiệu cháy bo, biến tần báo OV hoặc lỗi mạch hãm lặp lại, MCCB tác động, transistor nghi chập hoặc nhà máy không có thiết bị đo phù hợp.
Trước khi liên hệ, nên chuẩn bị model biến tần, công suất motor, mã điện trở, sơ đồ đấu, hình ảnh tem máy, mã lỗi, video chu kỳ vận hành và danh sách parameter vừa thay đổi. Nếu chưa xác định nên sửa tại máy hay tháo về xưởng, có thể tham khảo bài sửa biến tần tại chỗ hay gửi về xưởng.
Câu Hỏi Thường Gặp Về Điện Trở Hãm Biến Tần
Điện Trở Hãm Biến Tần Nóng Có Bình Thường Không?
Có thể bình thường nếu điện trở chỉ nóng sau quá trình giảm tốc, hạ tải hoặc dừng tải quán tính. Nếu điện trở nóng liên tục khi motor chưa hãm, có mùi khét, đổi màu hoặc làm biến tần báo lỗi, cần dừng hệ thống để kiểm tra.
Tăng Công Suất Điện Trở Có Giải Quyết Được Hiện Tượng Quá Nóng Không?
Chưa chắc. Điện trở công suất lớn hơn có thể cải thiện khả năng tản nhiệt, nhưng không xử lý được lỗi transistor hãm, trị số ohm sai, chu kỳ hãm vượt thiết kế hoặc parameter chưa phù hợp. Cần tính toán và đối chiếu đúng manual.
Có Thể Kéo Dài Thời Gian Giảm Tốc Để Điện Trở Bớt Nóng Không?
Trong một số ứng dụng, kéo dài thời gian giảm tốc giúp giảm công suất hãm tức thời. Tuy nhiên, thay đổi này phải phù hợp với yêu cầu công nghệ, hành trình máy và an toàn vận hành, đặc biệt đối với cơ cấu nâng hạ.
Transistor Hãm Hỏng Có Làm Cháy Điện Trở Không?
Có khả năng nếu transistor bị chập, rò hoặc đóng cắt sai thời điểm. Tuy nhiên, phải đo kiểm bo công suất, mạch kích và DC Bus mới có thể kết luận. Không nên thay điện trở nhiều lần khi chưa loại trừ lỗi transistor.
Cần Gửi Thông Tin Gì Khi Nhờ Kiểm Tra Mạch Hãm?
Nên gửi model biến tần, công suất motor, mã điện trở, hình ảnh cách đấu, mã lỗi, thời điểm phát sinh, thời gian tăng giảm tốc và video chu kỳ máy. Các dữ liệu này giúp kỹ thuật viên phân biệt lỗi tải, cài đặt và lỗi phần cứng.
Kết Luận
Điện trở hãm biến tần nóng cần được đánh giá theo cả chu kỳ máy, thời gian giảm tốc, đặc tính tải, trị số điện trở, parameter và tình trạng transistor hãm. Thay điện trở mà không kiểm tra toàn bộ mạch có thể khiến sự cố lặp lại hoặc làm hư hỏng lan rộng.
Khi xuất hiện mùi khét, đổi màu, lỗi quá áp lặp lại hoặc điện trở nóng sai thời điểm, nên dừng máy, lưu lại dữ liệu vận hành và liên hệ kỹ thuật để kiểm tra trước khi tiếp tục sản xuất.
