Trong các hệ thống quạt hút, bơm tuần hoàn, HVAC hoặc máy nén khí, biến tần Yaskawa E1000 thường được quan tâm vì định hướng ứng dụng cho nhóm tải cần điều chỉnh tốc độ theo nhu cầu vận hành. Tuy nhiên, việc lựa chọn hoặc cài đặt một biến tần không nên chỉ dựa vào tên dòng máy. Bộ phận kỹ thuật cần đối chiếu đúng model, cấp điện áp, công suất motor, dòng định mức, kiểu tải, tín hiệu điều khiển và điều kiện làm việc thực tế trong tủ điện.
Bài viết này giúp nhà máy hiểu rõ vị trí của biến tần Yaskawa E1000 trong nhóm ứng dụng quạt – bơm – HVAC – máy nén, cách phân biệt với Yaskawa A1000-V1000, các bước chạy thử cơ bản và dấu hiệu cần kiểm tra sớm. Khi thiết bị đã báo lỗi, chạy bất thường hoặc mất thông số, không nên reset nhiều lần khi chưa cô lập nguyên nhân từ nguồn điện, motor, tải cơ khí và phần công suất.
Tóm tắt nhanh: E1000 phù hợp để điều chỉnh tốc độ theo nhu cầu tải; A1000 thiên về ứng dụng điều khiển linh hoạt, đa năng hơn; V1000 thường được nhắc đến khi cần giải pháp nhỏ gọn. Dù cùng thương hiệu, không nên thay thế chéo giữa các dòng khi chưa kiểm tra thông số motor, I/O, truyền thông, chế độ điều khiển và yêu cầu tải thực tế.
Ảnh tổng thể mặt ngoài biến tần E1000.
Biến Tần Yaskawa E1000 Là Gì?
Biến tần Yaskawa E1000 là dòng biến tần được định hướng cho các hệ thống cần thay đổi tốc độ motor để phù hợp với nhu cầu vận hành như quạt công nghiệp, bơm nước, HVAC và máy nén khí. Thay vì để motor luôn chạy cố định ở tốc độ cao rồi dùng van hoặc damper để tiết lưu, biến tần có thể thay đổi tần số cấp cho motor nhằm kiểm soát lưu lượng, áp suất hoặc mức tải theo tín hiệu thực tế.
Trong môi trường nhà máy, giá trị của E1000 không nằm ở việc “lắp vào là chạy”, mà ở khả năng phối hợp với motor, cảm biến áp suất, cảm biến nhiệt độ, PLC, HMI hoặc các thiết bị điều khiển hiện hữu. Một cấu hình đúng cần giúp thiết bị chạy ổn định trong dải tải yêu cầu, hạn chế đóng cắt cơ học liên tục và hỗ trợ đội bảo trì theo dõi trạng thái vận hành dễ hơn.
Khi biến tần E1000 đang gặp sự cố, người vận hành nên chuẩn bị thông tin gồm tem model, công suất, điện áp, mã lỗi, ảnh đấu nối, loại motor và ứng dụng tải. Đây cũng là các dữ liệu quan trọng để đơn vị sửa chữa biến tần Yaskawa đánh giá sơ bộ trước khi đưa ra phương án kiểm tra phù hợp.
Biến Tần E1000 Phù Hợp Với Những Ứng Dụng Nào?
E1000 phù hợp hơn với các ứng dụng có nhu cầu thay đổi lưu lượng, áp suất hoặc tốc độ theo điều kiện thực tế. Tuy vậy, để lựa chọn chính xác, kỹ thuật cần xem đặc tính tải là tải biến thiên theo tốc độ hay tải mô-men không đổi; đây là điểm ảnh hưởng trực tiếp đến cách chọn công suất, cài đặt tăng tốc và thông số bảo vệ motor.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

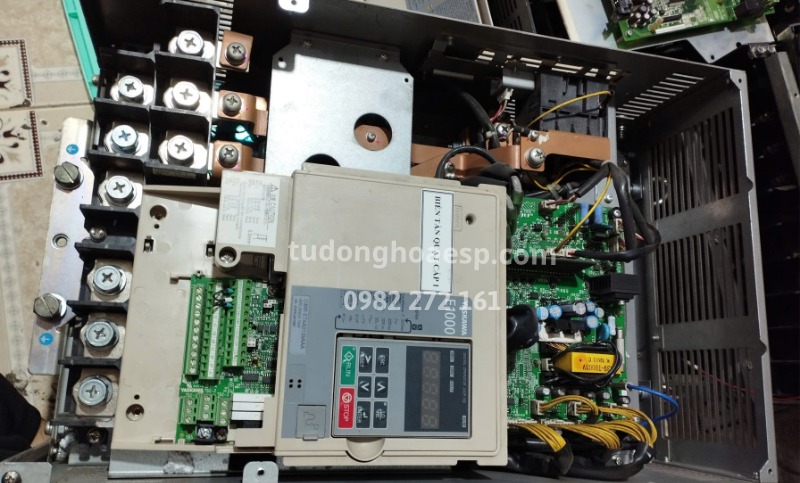

Ảnh nội thất, bo điều khiển và phần busbar công suất của E1000.
So Sánh Yaskawa E1000 Với Yaskawa A1000 và Yaskawa V1000
Người dùng thường tìm Yaskawa A1000- Yaskawa V1000 cùng với E1000 vì các dòng này đều xuất hiện trong nhiều tủ điện và máy công nghiệp. Tuy nhiên, không nên xem đây là ba model có thể hoán đổi trực tiếp. Sự khác nhau nằm ở định hướng ứng dụng, mức độ linh hoạt điều khiển, kích thước tủ, I/O, truyền thông, tải vận hành và cấu hình motor đi kèm.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Khi nhà máy cần đối chiếu giữa các dòng Yaskawa A1000-V1000 và E1000, nên chuẩn bị ảnh tem máy cũ, sơ đồ tủ điện, ảnh terminal điều khiển, loại motor đang sử dụng và mô tả vận hành.
7 Lưu Ý Khi Chọn Và Cài Đặt Biến Tần Yaskawa E1000
Phần lớn tình trạng biến tần chạy không ổn định không bắt đầu từ lỗi linh kiện mà xuất phát từ dữ liệu đầu vào chưa đầy đủ: sai thông số motor, chọn sai chế độ điều khiển, cài thời gian tăng giảm tốc quá ngắn hoặc bỏ qua điều kiện môi trường trong tủ điện. Bảy điểm dưới đây cần được kiểm tra trước khi cấp nguồn và chạy tải.
1. Đối Chiếu Đúng Tem Motor Và Tem Biến Tần
Không chỉ kiểm tra công suất kW/HP. Kỹ thuật cần ghi nhận điện áp, dòng định mức, tần số, tốc độ, số cực motor và kiểu đấu dây. Nếu motor được thay mới nhưng thông số cũ vẫn giữ nguyên trong biến tần, thiết bị có thể chạy yếu, báo quá tải hoặc phát nhiệt bất thường.
2. Xác Định Đúng Đặc Tính Tải
Quạt và bơm thường có đặc tính tải khác với băng tải, máy nghiền hoặc cơ cấu nâng hạ. E1000 cần được cài theo ứng dụng thực tế để thiết bị tăng tốc, giảm tốc và điều chỉnh tốc độ ổn định. Với máy nén hoặc tải có quán tính lớn, nên kiểm tra kỹ dòng khởi động, thời gian tăng tốc, khả năng quá tải và yêu cầu dừng máy.
3. Kiểm Tra Nguồn Cấp Và Chất Lượng Điện Lưới
Sụt áp, mất pha, tiếp điểm CB lỏng, đầu cos oxy hóa hoặc dây nguồn không phù hợp có thể khiến biến tần báo lỗi, chập chờn màn hình hoặc tự dừng khi tải tăng. Trước khi quy kết lỗi nằm ở biến tần, cần đo điện áp đầu vào tại terminal, so sánh giữa các pha và kiểm tra cả thời điểm máy vận hành tải lớn.
4. Kiểm Tra Tín Hiệu Điều Khiển Và Cảm Biến
Với bơm tăng áp hoặc HVAC, tín hiệu analog từ cảm biến áp suất, nhiệt độ hoặc lưu lượng là dữ liệu đầu vào quan trọng. Cảm biến sai thang đo, dây tín hiệu nhiễu, đứt dây hoặc cài sai kiểu tín hiệu có thể khiến biến tần tăng giảm tốc độ liên tục, làm áp suất dao động hoặc gây lỗi điều khiển PID.
5. Kiểm Tra Chế Độ Điều Khiển Tại Tủ Điện
Biến tần có thể nhận lệnh chạy từ keypad, terminal, PLC, HMI, biến trở hoặc truyền thông. Nếu nguồn lệnh chạy và nguồn đặt tốc độ được cài ở hai chế độ khác nhau, thiết bị có thể lên nguồn bình thường nhưng không chạy, chạy sai tốc độ hoặc không nhận lệnh từ hệ thống điều khiển trung tâm.
Trong các hệ thống có PLC-HMI, nên kiểm tra đồng thời tủ điều khiển, I/O, relay trung gian, dây điều khiển và logic liên động. Bạn có thể tham khảo thêm trang tủ điều khiển PLC để hiểu rõ hơn các thành phần cần phối hợp cùng biến tần.
6. Đảm Bảo Điều Kiện Tản Nhiệt Và Môi Trường Tủ
Quạt tản nhiệt yếu, khe gió bám bụi, tủ điện kín, nhiệt độ cao hoặc hơi ẩm có thể làm tụ, mạch nguồn, IGBT và bo điều khiển suy giảm nhanh. Nhà máy cần kiểm tra hướng gió, quạt tủ, lưới lọc, khoảng cách lắp đặt và vị trí thiết bị sinh nhiệt trong cùng tủ điện.
7. Backup Thông Số Trước Khi Reset Hoặc Tháo Máy
Không nên reset biến tần theo cảm tính khi chưa lưu thông số hiện hữu. Với hệ thống đã chạy ổn định trong thời gian dài, parameter có thể chứa các giá trị hiệu chỉnh đặc thù như thời gian tăng giảm tốc, giới hạn tần số, PID, tín hiệu analog, liên động bơm hoặc truyền thông. Việc backup trước giúp rút ngắn thời gian khôi phục khi thay board, sửa chữa hoặc thay thế thiết bị.
Quy Trình Chạy Thử Biến Tần Yaskawa E1000 An Toàn
Chạy thử không phải chỉ bật nguồn và nhấn Run. Một quy trình cơ bản cần tách rõ phần kiểm tra nguồn, kiểm tra motor, xác nhận thông số và theo dõi phản ứng của tải. Điều này giúp hạn chế rủi ro báo lỗi lặp lại hoặc làm hỏng linh kiện công suất khi motor, dây động lực hay cơ khí đang có vấn đề.
- Bước 1: Chụp lại tem model biến tần, tem motor và vị trí đấu dây hiện tại.
- Bước 2: Kiểm tra điện áp nguồn, tình trạng CB, contactor, đầu cos và nối đất.
- Bước 3: Kiểm tra motor, dây động lực, điện trở cách điện và tải cơ khí trước khi cấp lệnh chạy.
- Bước 4: Nhập hoặc đối chiếu các thông số motor, chế độ điều khiển, thời gian tăng giảm tốc.
- Bước 5: Chạy không tải ở tần số thấp, kiểm tra chiều quay, tiếng ồn, dòng điện và phản hồi tín hiệu.
- Bước 6: Tăng dần tải vận hành, theo dõi dòng, nhiệt độ, áp suất hoặc lưu lượng để hiệu chỉnh.
Nếu thiết bị báo lỗi OC, OV, OH, UV hoặc lỗi điều khiển ngay trong quá trình chạy thử, nên dừng kiểm tra thay vì tiếp tục reset. Các bài hướng dẫn về sửa biến tần báo lỗi và backup thông số biến tần có thể hỗ trợ đội bảo trì khoanh vùng nguyên nhân ban đầu.
Dấu Hiệu Cần Kiểm Tra Hoặc Sửa Biến Tần Yaskawa E1000
Không phải mọi lỗi đều xuất phát từ bo mạch biến tần. Nguồn điện, motor, dây động lực, cảm biến, tải cơ khí và điều kiện tủ điện đều có thể tạo ra các biểu hiện tương tự lỗi nội bộ. Bảng dưới đây giúp nhận biết tình huống cần cô lập lỗi sớm.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

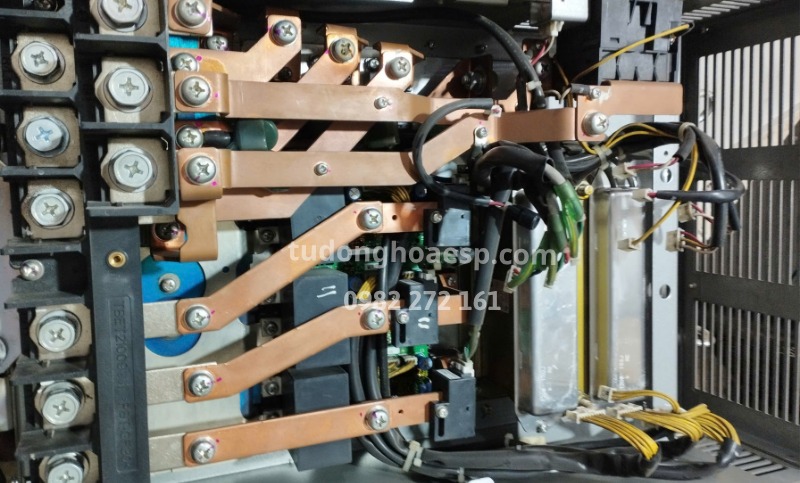

Ảnh minh họa phần công suất/nội thất E1000.
Checklist Bảo Trì Biến Tần Yaskawa E1000 Định Kỳ
Bảo trì định kỳ giúp giảm nguy cơ dừng máy do bụi, nhiệt, quạt tản nhiệt suy yếu hoặc terminal lỏng. Tần suất bảo trì cần điều chỉnh theo môi trường thực tế như khu vực nhiều bụi, độ ẩm cao, vận hành liên tục hoặc có tải thay đổi thường xuyên.
- Kiểm tra quạt tản nhiệt, lưới lọc bụi, khe gió và nhiệt độ bên trong tủ.
- Kiểm tra đầu cos động lực, terminal điều khiển, dây nối đất và dấu hiệu oxy hóa.
- Quan sát tụ điện, board mạch, mùi khét, vết cháy sém hoặc linh kiện phồng bất thường.
- Đo dòng motor ở các chế độ tải thường gặp để nhận biết xu hướng quá tải.
- Kiểm tra tín hiệu analog, cảm biến áp suất/nhiệt độ và khả năng phản hồi điều khiển.
- Backup thông số trước khi điều chỉnh hoặc thay đổi cấu hình tủ điện.
- Ghi nhận lịch sử lỗi, thời điểm phát sinh, điều kiện vận hành và giải pháp đã xử lý.
Với hệ thống có mức độ quan trọng cao, nhà máy có thể xây dựng kế hoạch bảo trì biến tần servo định kỳ để kiểm soát tình trạng thiết bị trước khi lỗi gây dừng dây chuyền.
Câu Hỏi Thường Gặp Về Biến Tần Yaskawa E1000
Biến tần Yaskawa E1000 có dùng cho quạt và bơm được không?
E1000 thường được định hướng cho nhóm ứng dụng quạt, bơm, HVAC và máy nén. Tuy nhiên, trước khi lắp cần kiểm tra đúng model, cấp điện áp, công suất motor, tín hiệu điều khiển và đặc tính tải. Không nên chọn thiết bị chỉ theo tên dòng mà bỏ qua thông tin trên tem motor và sơ đồ tủ điện.
Yaskawa E1000 khác gì với Yaskawa A1000 và Yaskawa V1000?
E1000 thiên về ứng dụng cần điều chỉnh lưu lượng, áp suất hoặc tốc độ như quạt và bơm. A1000 thường được xem là dòng điều khiển đa năng hơn, còn V1000 phù hợp với nhóm ứng dụng yêu cầu giải pháp nhỏ gọn. Việc thay thế giữa các dòng cần đối chiếu I/O, truyền thông, motor và logic vận hành thực tế.
Biến tần E1000 báo lỗi quá nhiệt cần kiểm tra gì?
Cần kiểm tra quạt tản nhiệt, khe gió, bụi bẩn, nhiệt độ tủ, dòng tải motor và tình trạng cơ khí. Lỗi quá nhiệt cũng có thể xuất hiện khi thiết bị làm việc quá tải kéo dài hoặc môi trường tủ điện không đảm bảo khả năng tản nhiệt.
Có nên reset biến tần Yaskawa E1000 khi báo lỗi không?
Không nên reset liên tục khi chưa xác định nguyên nhân. Reset có thể làm mất lịch sử lỗi, mất parameter hoặc khiến thiết bị tiếp tục chạy trong điều kiện motor, dây động lực hay tải cơ khí đang có vấn đề. Nên lưu mã lỗi, chụp tem máy và kiểm tra các yếu tố bên ngoài trước.
Cần chuẩn bị gì khi gửi biến tần Yaskawa E1000 đi kiểm tra?
Nên cung cấp ảnh tem model, ảnh màn hình lỗi, công suất motor, cấp điện áp, loại tải, sơ đồ đấu nối nếu có và mô tả thời điểm phát sinh lỗi. Các dữ liệu này giúp kỹ thuật khoanh vùng lỗi nhanh hơn và tránh đánh giá sai giữa lỗi biến tần, lỗi motor hoặc lỗi hệ thống điều khiển.
Kết Luận
Biến tần Yaskawa E1000 phù hợp để xem xét cho các ứng dụng quạt, bơm, HVAC và máy nén khí cần điều chỉnh tốc độ theo nhu cầu vận hành. Để hệ thống hoạt động ổn định, nhà máy cần chọn đúng model, cài đúng thông số motor, kiểm soát tín hiệu cảm biến, đảm bảo tản nhiệt và backup parameter trước khi can thiệp.
Khi E1000 chạy yếu, tự dừng, báo lỗi, mất thông số hoặc cần đối chiếu phương án thay thế với Yaskawa A1000-Yaskawa V1000, hãy liên hệ E.S.P để cung cấp model, công suất, mã lỗi và thông tin tải thực tế. Đây là cơ sở cần thiết để kỹ thuật đánh giá đúng tình trạng thiết bị trước khi đề xuất hướng xử lý.
