Biến tần báo lỗi OH thường là cảnh báo quá nhiệt, xuất hiện khi nhiệt độ bên trong biến tần hoặc môi trường tủ điện vượt ngưỡng an toàn. Lỗi này có thể liên quan đến quạt làm mát yếu, khe tản nhiệt bám bụi, tải cơ khí nặng, motor chạy quá dòng, nhiệt độ tủ điện cao, cảm biến nhiệt sai hoặc bo công suất có dấu hiệu bất thường. Khi biến tần báo OH, kỹ thuật không nên cố reset để chạy tiếp nhiều lần vì có thể làm hư IGBT, tụ DC bus, board nguồn hoặc gây dừng máy đột ngột trong dây chuyền.
Bài viết dưới đây giúp bạn nhận biết dấu hiệu lỗi OH biến tần, khoanh vùng nguyên nhân và kiểm tra an toàn trước khi quyết định vệ sinh, xử lý tại chỗ hoặc gửi thiết bị đến đơn vị sửa chữa chuyên về sửa biến tần servo.

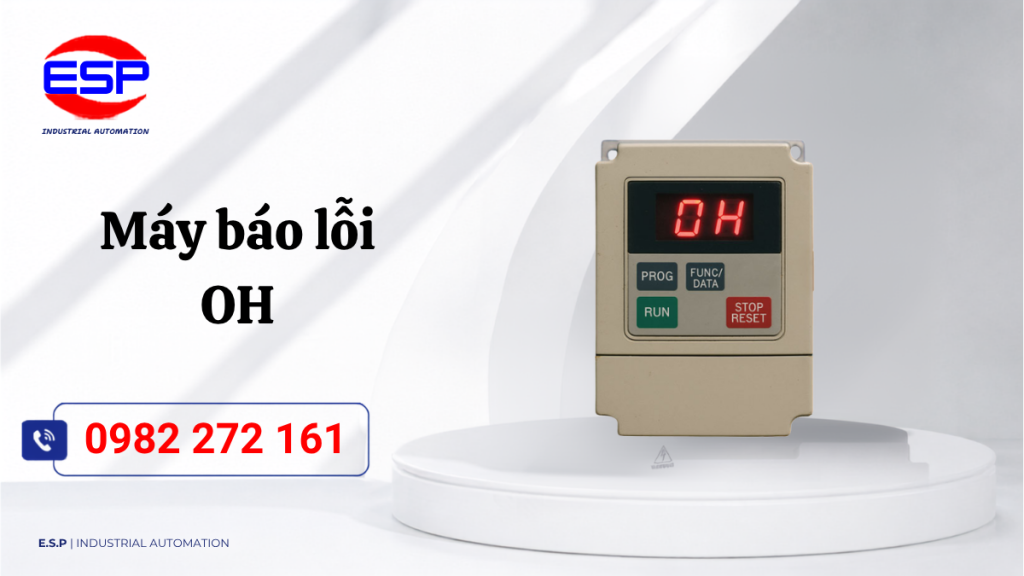

Biến tần báo lỗi OH cần được kiểm tra nguyên nhân nhiệt trước khi reset chạy lại.Biến tần báo lỗi OH là gì?
Lỗi OH biến tần là lỗi quá nhiệt, thường được hiểu là Over Heat hoặc Over Temperature tùy từng hãng. Khi nhiệt độ module công suất, heatsink, cảm biến nhiệt hoặc môi trường bên trong tủ điện vượt giới hạn, biến tần sẽ tự ngắt để bảo vệ linh kiện công suất.
Ở một số dòng biến tần, OH có thể xuất hiện dưới nhiều dạng như OH, OH1, OH2, OHT, Overheat, Heatsink Over Temperature hoặc Motor Over Temperature. Vì vậy, trước khi kết luận hỏng biến tần, kỹ thuật nên kiểm tra manual theo model cụ thể, mã lỗi hiển thị trên keypad và điều kiện vận hành thực tế tại thời điểm lỗi xuất hiện.
Tóm tắt nhanh: Nếu biến tần báo OH khi vừa cấp nguồn, cần nghi ngờ cảm biến nhiệt, board điều khiển hoặc mạch đo nhiệt. Nếu báo OH sau khi chạy có tải, nên kiểm tra quạt, khe tản nhiệt, tải cơ khí, dòng motor, nhiệt độ tủ điện và điều kiện thông gió.
Dấu hiệu nhận biết biến tần quá nhiệt
Không phải mọi trường hợp biến tần quá nhiệt đều báo lỗi ngay lập tức. Nhiều thiết bị vẫn chạy nhưng nhiệt tăng dần, quạt hú lớn, vỏ máy nóng bất thường hoặc chỉ báo lỗi khi dây chuyền vận hành vào giờ cao tải.
- Biến tần chạy được một lúc rồi báo OH và dừng.
- Quạt làm mát không quay, quay yếu, kêu lớn hoặc lúc chạy lúc ngừng.
- Khu vực khe tản nhiệt, heatsink, board công suất bám bụi dày.
- Tủ điện nóng, bí gió, không có quạt hút hoặc lọc gió bị nghẹt.
- Dòng motor cao hơn bình thường, motor nóng, tải cơ khí nặng hoặc kẹt.
- Biến tần báo OH ngay khi cấp nguồn dù chưa chạy motor.
- Reset lỗi xong chạy lại nhưng lỗi lặp lại nhanh hơn sau mỗi lần vận hành.
Nếu biến tần có dấu hiệu nóng bất thường kèm lỗi OC, quá tải hoặc tự ngắt khi có tải, bạn nên kiểm tra thêm bài biến tần chạy một lúc tự ngắt để phân biệt lỗi nhiệt với lỗi dòng, tải hoặc bo công suất.
Bảng nguyên nhân biến tần báo lỗi OH và cách kiểm tra nhanh
Bảng dưới đây giúp kỹ thuật bảo trì khoanh vùng nhanh nguyên nhân trước khi tháo máy. Đây là bước kiểm tra định hướng, không thay thế cho quy trình đo kiểm chuyên sâu trên board công suất.
| Nguyên nhân nghi ngờ | Dấu hiệu thường gặp | Cách kiểm tra an toàn |
|---|---|---|
| Quạt làm mát yếu hoặc hỏng | Biến tần nóng nhanh, quạt không quay hoặc phát tiếng kêu lạ. | Quan sát quạt khi chạy, kiểm tra bụi, dây cấp quạt và thay quạt đúng thông số nếu cần. |
| Khe tản nhiệt bám bụi | Heatsink nóng, tủ điện nhiều bụi, luồng gió kém. | Ngắt nguồn, chờ xả tụ, vệ sinh bằng phương pháp phù hợp, tránh thổi bụi sâu vào board. |
| Tủ điện nóng hoặc bí gió | Nhiều thiết bị công suất trong cùng tủ, nhiệt độ tăng vào giờ cao tải. | Kiểm tra quạt hút, lọc gió, khoảng cách lắp đặt, luồng gió vào/ra và vị trí biến tần. |
| Tải cơ khí nặng hoặc motor quá dòng | Biến tần nóng khi có tải, dòng ra cao, motor rung hoặc phát tiếng bất thường. | Đo dòng motor, kiểm tra bạc đạn, băng tải, hộp số, tải kẹt và thông số bảo vệ. |
| Cảm biến nhiệt hoặc bo công suất lỗi | Báo OH ngay khi cấp nguồn hoặc báo sai so với nhiệt độ thực tế. | Không tự thay linh kiện cảm tính; cần đo board điều khiển, mạch cảm biến, IGBT và nguồn phụ. |
Các nguyên nhân thường gặp khi biến tần báo lỗi OH
Muốn xử lý đúng lỗi OH, cần tách nguyên nhân thành 3 nhóm: điều kiện làm mát, tải vận hành và lỗi linh kiện bên trong biến tần. Việc chỉ reset lỗi hoặc tăng ngưỡng bảo vệ có thể khiến thiết bị chạy tạm thời nhưng rủi ro hỏng nặng hơn.
Quạt làm mát yếu, hỏng hoặc không chạy đúng thời điểm
Quạt là bộ phận dễ xuống cấp vì hoạt động liên tục trong môi trường bụi, nhiệt và rung. Khi quạt yếu, luồng gió qua heatsink giảm, nhiệt không thoát kịp và biến tần dễ báo OH sau một thời gian chạy tải. Một số dòng biến tần chỉ kích quạt khi nhiệt đạt ngưỡng hoặc khi có lệnh RUN, vì vậy cần quan sát đúng điều kiện hoạt động trước khi kết luận.
Khe tản nhiệt và heatsink bám bụi lâu ngày
Trong nhà máy gỗ, bao bì, xi măng, cơ khí hoặc khu vực nhiều bụi, khe gió của biến tần rất dễ bị nghẹt. Bụi kết hợp hơi ẩm có thể tạo lớp bám trên board, làm giảm cách điện và tăng nguy cơ chập linh kiện. Khi vệ sinh, không nên dùng khí áp lực quá mạnh thổi trực tiếp vào board vì có thể đẩy bụi ẩm vào sâu bên trong.
Nhiệt độ tủ điện cao hoặc bố trí thiết bị không hợp lý
Biến tần đặt trong tủ kín, gần nguồn nhiệt, lắp sát thiết bị công suất khác hoặc thiếu khoảng hở tản nhiệt sẽ dễ nóng hơn bình thường. Nếu trong tủ có nhiều biến tần, contactor, nguồn DC, bộ nguồn switching, điện trở xả hoặc thiết bị đóng cắt, nhiệt tích tụ có thể làm lỗi OH xuất hiện vào ca sản xuất dài.
Tải cơ khí nặng, kẹt hoặc motor làm việc quá sức
Không ít trường hợp biến tần nóng tự ngắt không phải do biến tần hỏng mà do tải cơ khí quá nặng. Băng tải lệch, bạc đạn khô, hộp số nặng, quạt công nghiệp kẹt bụi, máy nén khí tải cao hoặc motor xuống cách điện đều có thể khiến dòng ra tăng, module công suất nóng nhanh và báo OH.
Thông số bảo vệ, tần số sóng mang hoặc chế độ chạy chưa phù hợp
Một số cấu hình như carrier frequency đặt quá cao, thời gian tăng tốc/giảm tốc chưa phù hợp, thông số motor nhập sai hoặc chế độ điều khiển không đúng tải cũng làm biến tần sinh nhiệt nhiều hơn. Trước khi chỉnh Parameter, kỹ thuật nên backup thông số hiện tại để tránh mất dữ liệu vận hành của máy.
Cảm biến nhiệt, IGBT hoặc bo công suất bất thường
Nếu biến tần báo OH ngay khi cấp nguồn, báo lỗi khi chưa có tải hoặc nhiệt độ thực tế không cao nhưng lỗi vẫn xuất hiện, cần nghi ngờ cảm biến nhiệt, mạch hồi tiếp nhiệt, nguồn phụ, IGBT hoặc board điều khiển. Trường hợp này không nên tự thay quạt hoặc reset liên tục mà cần kiểm tra chuyên sâu tại xưởng.
Checklist kiểm tra quạt, khe tản nhiệt, tải, nhiệt độ tủ điện và bo công suất khi biến tần báo OH.Quy trình kiểm tra biến tần báo lỗi OH an toàn
Quy trình kiểm tra nên bắt đầu từ các yếu tố bên ngoài trước khi can thiệp vào board. Điều này giúp giảm rủi ro thao tác sai, hạn chế mất thông số và tránh làm hư thêm linh kiện công suất.
- Ghi nhận mã lỗi và điều kiện xuất hiện: báo khi cấp nguồn, khi RUN, khi có tải hay sau một khoảng thời gian vận hành.
- Kiểm tra nhiệt độ tủ điện: quan sát quạt hút, lọc gió, vị trí lắp đặt và thiết bị phát nhiệt xung quanh.
- Quan sát quạt biến tần: kiểm tra quạt có quay không, có kẹt bụi, kêu lớn, rung hoặc quay yếu không.
- Vệ sinh khe tản nhiệt: ngắt nguồn, chờ xả tụ DC bus và vệ sinh đúng cách, tránh làm ẩm board.
- Đo dòng motor khi chạy: so sánh với thông số motor và tình trạng tải cơ khí.
- Kiểm tra Parameter liên quan: dòng định mức motor, carrier frequency, thời gian tăng/giảm tốc, chế độ điều khiển.
- Gửi xưởng nếu lỗi lặp lại: đặc biệt khi nghi cảm biến nhiệt, IGBT, board nguồn hoặc board điều khiển.
Nếu biến tần vừa báo OH vừa có dấu hiệu dòng tăng cao, cháy mùi khét, nổ cầu chì, chập IGBT hoặc mất nguồn sau khi reset, hãy ngừng vận hành và kiểm tra theo hướng hư công suất. Có thể tham khảo thêm bài biến tần báo lỗi OC để phân biệt lỗi quá dòng với lỗi quá nhiệt.

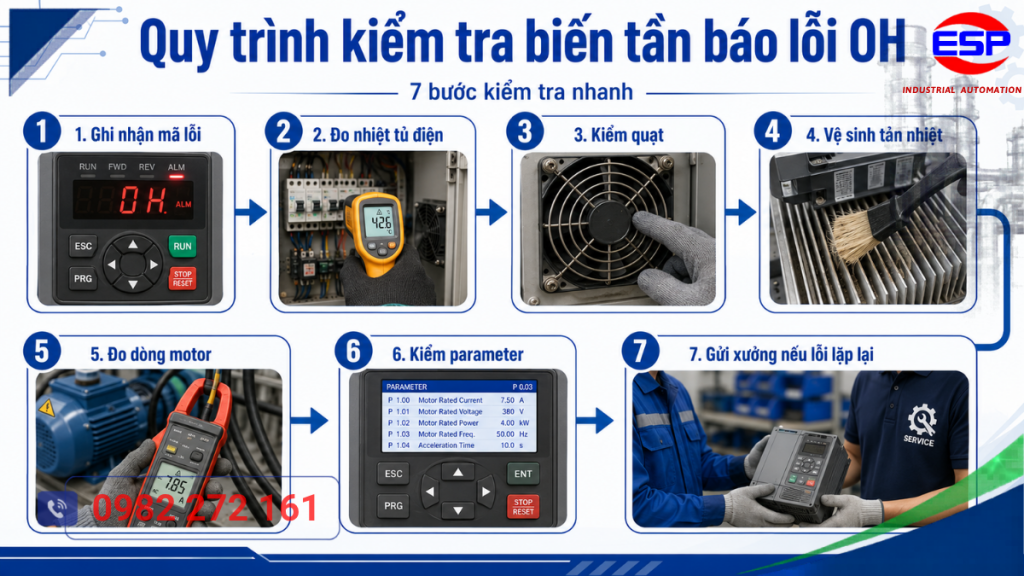

Quy trình kiểm tra lỗi OH nên đi từ môi trường tủ điện, quạt, tải đến đo kiểm bo công suất.Khi nào nên gửi biến tần đến xưởng sửa chữa?
Không phải lỗi OH nào cũng cần sửa board. Nếu nguyên nhân đến từ bụi, quạt, thông gió tủ điện hoặc tải cơ khí, kỹ thuật có thể xử lý tại nhà máy. Tuy nhiên, với các dấu hiệu dưới đây, nên gửi biến tần đến đơn vị chuyên sửa để đo kiểm an toàn hơn.
- Biến tần báo OH ngay khi cấp nguồn, chưa chạy motor.
- Đã vệ sinh và kiểm tra quạt nhưng lỗi vẫn lặp lại.
- Quạt hoạt động bình thường nhưng heatsink vẫn nóng bất thường.
- Biến tần có mùi khét, nổ linh kiện, cháy board hoặc chập IGBT.
- Keypad hiển thị lỗi nhiệt sai so với điều kiện thực tế.
- Biến tần dùng cho dây chuyền quan trọng, không thể thử sai nhiều lần.
- Không có thiết bị đo DC bus, IGBT, nguồn phụ, cảm biến nhiệt và tải thử phù hợp.
Cách hạn chế lỗi OH tái diễn trong nhà máy
Sau khi xử lý lỗi, nhà máy nên có lịch kiểm tra định kỳ để tránh tình trạng biến tần nóng lặp lại theo mùa, theo ca sản xuất hoặc theo tải. Việc bảo trì đúng giúp giảm dừng máy đột xuất và kéo dài tuổi thọ linh kiện công suất.
| Hạng mục | Khuyến nghị kiểm tra | Lưu ý kỹ thuật |
|---|---|---|
| Quạt biến tần | Kiểm tra tiếng kêu, tốc độ quay, bụi bám và dây cấp nguồn quạt. | Thay đúng điện áp, kích thước và lưu lượng gió phù hợp. |
| Tủ điện | Kiểm tra quạt hút, lọc gió, khe thoát nhiệt và bụi trong tủ. | Không lắp biến tần quá sát nhau hoặc sát nguồn nhiệt. |
| Tải cơ khí | Theo dõi dòng motor, độ rung, tiếng ồn, hộp số, bạc đạn, băng tải. | Không chỉ chỉnh thông số để che lỗi tải nặng. |
| Parameter | Backup thông số trước khi chỉnh carrier frequency, dòng motor, acc/dec. | Cài sai thông số có thể làm motor nóng hoặc biến tần bảo vệ sai. |
Với các hệ thống dùng biến tần điều khiển quạt hút bụi, bơm, băng tải hoặc dây chuyền chạy liên tục, nên kết hợp kiểm tra tủ PLC, sensor và tín hiệu điều khiển. Nếu hệ thống quạt hút bụi công nghiệp thường nóng, nghẹt lọc hoặc chạy tải lớn, có thể liên kết thêm bài tủ PLC điều khiển quạt hút bụi công nghiệp để mở rộng cụm nội dung ứng dụng.
FAQ về biến tần báo lỗi OH
Biến tần báo lỗi OH có nguy hiểm không?
Có. Lỗi OH cho thấy biến tần hoặc môi trường lắp đặt đang quá nhiệt. Nếu cố reset để chạy tiếp nhiều lần, thiết bị có thể hỏng quạt, giảm tuổi thọ tụ, cháy board công suất hoặc làm dây chuyền dừng đột ngột.
Biến tần báo OH nhưng quạt vẫn chạy là do đâu?
Nếu quạt vẫn chạy nhưng biến tần báo OH, cần kiểm tra khe tản nhiệt bám bụi, nhiệt độ tủ điện, tải cơ khí, dòng motor, carrier frequency và cảm biến nhiệt. Trường hợp lỗi lặp lại có thể liên quan bo công suất hoặc mạch đo nhiệt.
Có nên tự vệ sinh biến tần khi báo lỗi OH không?
Có thể vệ sinh bên ngoài, quạt và khe tản nhiệt nếu kỹ thuật nắm rõ an toàn điện, đã ngắt nguồn và chờ xả tụ. Không nên tự tháo board công suất, đo IGBT hoặc thay linh kiện nếu không có thiết bị và kinh nghiệm.
Biến tần báo OH ngay khi bật nguồn là lỗi gì?
Nếu báo OH ngay khi bật nguồn và chưa chạy motor, nguyên nhân có thể nằm ở cảm biến nhiệt, board điều khiển, nguồn phụ hoặc mạch hồi tiếp nhiệt. Đây là trường hợp nên đo kiểm chuyên sâu thay vì chỉ vệ sinh quạt.
E.S.P có kiểm tra biến tần báo lỗi OH tại xưởng hoặc nhà máy không?
E.S.P hỗ trợ tư vấn kiểm tra biến tần báo lỗi OH theo tình trạng thực tế. Khách hàng có thể gửi model, hình ảnh mã lỗi, tem máy và điều kiện vận hành để kỹ sư định hướng kiểm tra trước khi xử lý tại xưởng hoặc nhà máy.
Kết luận
Biến tần báo lỗi OH là cảnh báo không nên xem nhẹ, nhất là khi lỗi lặp lại trong dây chuyền sản xuất. Hãy bắt đầu từ các bước an toàn như kiểm tra quạt, khe tản nhiệt, nhiệt độ tủ điện, tải cơ khí và dòng motor. Nếu biến tần báo OH ngay khi cấp nguồn, báo sai nhiệt độ hoặc có dấu hiệu hư bo công suất, nên gửi kỹ thuật kiểm tra để tránh phát sinh hư hỏng nặng hơn.
