Biến tần Allen-Bradley là nhóm thiết bị điều khiển tốc độ động cơ được sử dụng trong nhiều hệ thống truyền động công nghiệp như băng tải, quạt, bơm, máy nén khí, máy đóng gói và thiết bị nâng hạ. Khi biến tần báo lỗi, chạy không ổn định hoặc cần thay thế thiết bị cũ, nhà máy không nên chỉ đối chiếu công suất trên tem motor mà cần kiểm tra thêm nguồn cấp, kiểu tải, phương thức điều khiển, tín hiệu PLC và môi trường lắp đặt.
Bài viết dưới đây giúp bộ phận kỹ thuật hiểu rõ các tiêu chí lựa chọn, dấu hiệu cần kiểm tra và hướng xử lý ban đầu đối với biến tần ALLEN-BRADLEY. Với các lỗi liên quan đến bo công suất, DC bus, IGBT, nguồn điều khiển hoặc truyền thông, nên dừng máy theo quy trình an toàn và chuyển thiết bị đến đơn vị có khả năng đo kiểm, test tải. Bạn có thể tham khảo thêm kiến thức nền tại bài tìm hiểu về công nghệ biến tần trước khi đánh giá phương án sửa hoặc thay thế.

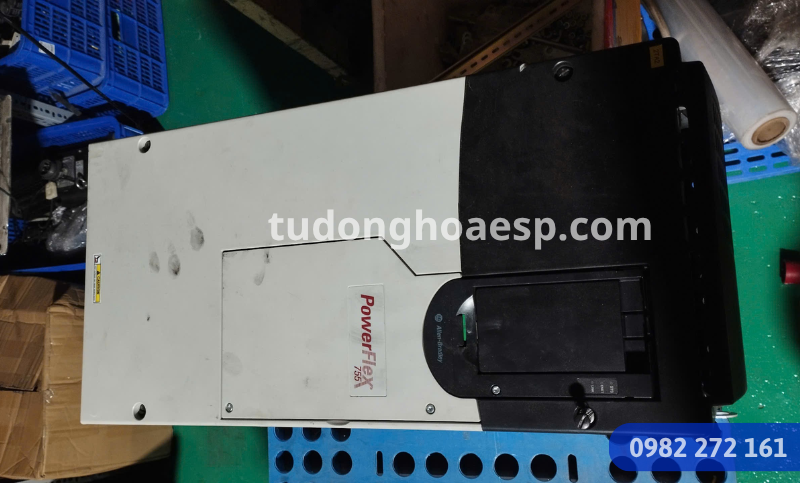

- Biến tần Allen-Bradley PowerFlex tiếp nhận kiểm tra sửa chữa.
Biến Tần Allen-Bradley Là Gì Và Dùng Cho Hệ Thống Nào?
Biến tần Allen-Bradley thường được lựa chọn trong các hệ thống cần điều chỉnh tốc độ, mô-men hoặc chu trình vận hành của động cơ AC. Trong thực tế nhà máy, thiết bị có thể làm việc độc lập bằng keypad, nhận tín hiệu analog, tín hiệu số hoặc kết nối với PLC/HMI qua giao thức truyền thông tùy cấu hình hệ thống.
Các dòng biến tần theo nhóm PowerFlex có thể xuất hiện trong dây chuyền sản xuất, hệ thống HVAC, trạm bơm, máy đóng gói hoặc thiết bị vận chuyển vật liệu. Tuy nhiên, mỗi model có cấu hình I/O, khả năng truyền thông, dải nguồn, công suất và yêu cầu cài đặt khác nhau. Vì vậy, khi cần thay mới hoặc kiểm tra lỗi, kỹ thuật viên cần đối chiếu chính xác tem máy, mã catalog, điện áp nguồn và thông số motor thay vì chọn theo tên thương hiệu đơn thuần.
Lưu ý kỹ thuật: Không nên nạp parameter từ một biến tần khác sang thiết bị Allen-Bradley khi chưa xác nhận cùng model, cùng cấp điện áp, cùng kiểu motor và cùng ứng dụng. Cài đặt sai có thể làm motor chạy sai chiều, tăng dòng bất thường hoặc gây dừng máy khi đưa vào tải.
Các ứng dụng thường cần dùng biến tần
- Quạt hút, quạt cấp khí, quạt hút bụi và hệ thống thông gió nhà xưởng.
- Bơm tăng áp, bơm tuần hoàn, bơm xử lý nước hoặc hệ thống điều khiển theo áp suất.
- Băng tải, máy trộn, máy nghiền, máy đùn, máy đóng gói và dây chuyền sản xuất.
- Máy nén khí, thiết bị nâng hạ, cẩu trục hoặc cơ cấu cần kiểm soát tăng tốc – giảm tốc.
- Hệ thống cải tạo tủ điều khiển có PLC, HMI, cảm biến, relay trung gian và thiết bị bảo vệ.
Khi Nào Nên Kiểm Tra, Sửa Hoặc Thay Biến Tần Allen-Bradley?
Không phải mọi trường hợp máy dừng đều xuất phát từ lỗi biến tần Allen-Bradley. Hiện tượng không chạy có thể liên quan đến nguồn cấp, contactor, relay an toàn, motor, cơ cấu tải, tín hiệu điều khiển hoặc chương trình PLC. Tuy nhiên, việc kiểm tra sớm là cần thiết khi thiết bị xuất hiện cảnh báo lặp lại, nóng bất thường, báo lỗi nguồn, dừng khi có tải hoặc không nhận lệnh chạy.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Với hệ thống có PLC điều khiển, lỗi đôi khi nằm ở liên động an toàn, tín hiệu sensor hoặc logic chương trình. Kỹ thuật viên nên kiểm tra đồng thời tủ điều khiển, sơ đồ đấu nối và tín hiệu I/O; tham khảo thêm trang tủ điều khiển PLC cho nhà máy để có góc nhìn đầy đủ hơn về phần điều khiển trung tâm.
Checklist Chọn Hoặc Thay Biến Tần Allen-Bradley Cho Nhà Máy
Khi cần thay thế một biến tần Allen Bradley PowerFlex đang hỏng hoặc nâng cấp hệ thống cũ, việc chọn thiết bị cần bắt đầu từ dữ liệu vận hành thực tế. Chỉ đối chiếu công suất kW hoặc HP có thể dẫn đến sai lệch khi tải có mô-men khởi động lớn, cần hãm nhanh hoặc làm việc trong môi trường nhiệt độ cao.

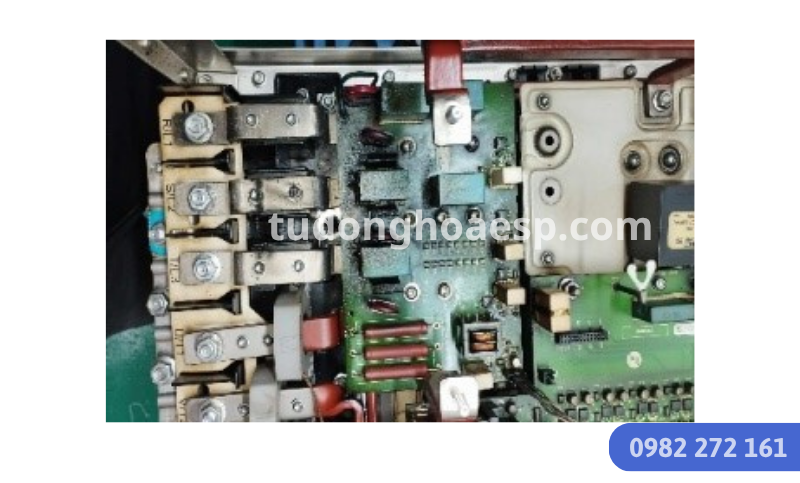

Kiểm tra cụm nguồn và bo điều khiển biến tần Allen-Bradley.
- Thông số nguồn vào: Xác định điện áp, số pha, tần số và điều kiện nguồn thực tế tại vị trí lắp đặt.
- Thông số motor: Đối chiếu công suất, dòng định mức, điện áp, tần số, tốc độ và kiểu đấu dây của motor.
- Đặc tính tải: Phân biệt tải quạt/bơm, tải mô-men không đổi, tải có quán tính lớn hoặc tải nâng hạ cần hãm.
- Yêu cầu điều khiển: Kiểm tra thiết bị chạy bằng keypad, terminal, analog, PLC, HMI hay mạng truyền thông.
- Khả năng lắp đặt: Đánh giá kích thước tủ, khả năng tản nhiệt, quạt làm mát, lọc bụi và điều kiện môi trường.
- Dữ liệu parameter cũ: Backup thông số trước khi tháo thiết bị nếu biến tần vẫn có thể truy cập menu hoặc kết nối phần mềm.
Nếu nhà máy cần đồng thời lựa chọn biến tần, PLC, HMI hoặc thiết bị cảm biến cho dây chuyền, có thể điều hướng về danh mục cung cấp thiết bị tự động hóa. Trường hợp thay biến tần nhằm cải tạo toàn bộ tủ điều khiển, cần khảo sát sơ đồ điện và hiện trạng vận hành thay vì thay riêng thiết bị theo phương án ngắn hạn.
Các Lỗi Biến Tần Allen-Bradley Thường Cần Kiểm Tra
Không nên suy đoán nguyên nhân chỉ dựa vào một mã cảnh báo. Mã lỗi trên từng dòng thiết bị có thể khác nhau theo model, firmware, cấu hình I/O và ứng dụng. Khi phát sinh lỗi biến tần Allen-Bradley, nên ghi lại mã lỗi đầy đủ, ảnh màn hình, mã catalog trên tem máy, thời điểm lỗi xuất hiện và tình trạng tải trước khi reset hoặc cắt nguồn.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

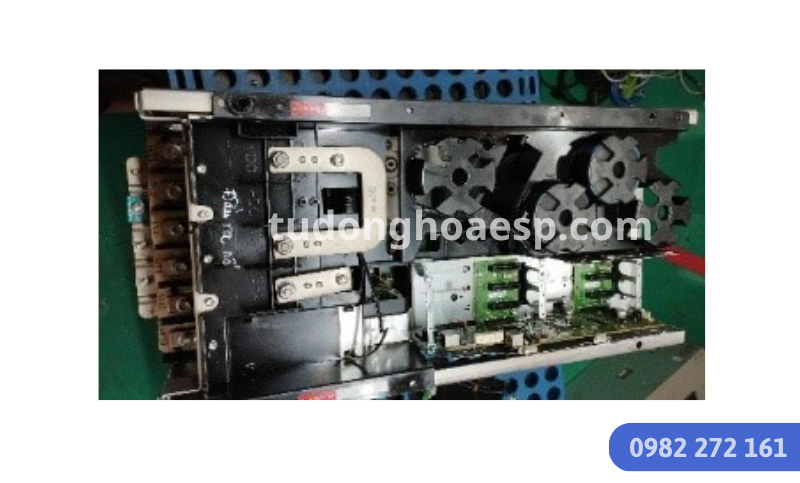

Bo mạch công suất biến tần Allen-Bradley.
Quy Trình Kiểm Tra Biến Tần Allen-Bradley Trước Khi Gửi Sửa
Một quy trình kiểm tra có ghi nhận dữ liệu rõ ràng giúp rút ngắn thời gian chẩn đoán, hạn chế reset nhầm thông số và hỗ trợ kỹ sư đánh giá đúng nguyên nhân. Đối với các trường hợp có dấu hiệu cháy nổ, mùi khét, chập nguồn hoặc nổ cầu chì, nhà máy không nên cấp điện lại nhiều lần.
- Ngắt nguồn theo quy trình an toàn, chờ xả điện và kiểm tra khu vực làm việc.
- Chụp ảnh tem biến tần, tem motor, màn hình báo lỗi và sơ đồ đấu dây hiện hữu.
- Ghi nhận thời điểm lỗi: lúc khởi động, tăng tốc, chạy tải, giảm tốc hoặc dừng máy.
- Kiểm tra sơ bộ nguồn cấp, contactor, relay bảo vệ, dây động lực và tình trạng đầu nối.
- Kiểm tra cơ cấu tải để loại trừ kẹt cơ khí, bạc đạn hỏng, bơm nghẹt hoặc băng tải quá tải.
- Backup parameter khi còn có thể truy cập thiết bị; không factory reset trước khi lưu dữ liệu.
Khi cần kiểm tra sâu hơn về nguồn điều khiển, DC bus, bo công suất hoặc khả năng chạy tải, nên liên hệ dịch vụ sửa chữa biến tần servo để đánh giá hiện trạng thiết bị. Khi gửi yêu cầu kỹ thuật, nên cung cấp mã lỗi, model, hình ảnh tem máy, công suất motor và mô tả ứng dụng để việc kiểm tra có đủ cơ sở.
Nên Sửa Hay Thay Biến Tần Allen-Bradley?
Quyết định sửa hay thay không nên dựa vào một tiêu chí duy nhất. Nhà máy cần xem xét mức độ hư hỏng, khả năng phục hồi sau đo kiểm, tuổi thiết bị, mức độ sẵn có của linh kiện, ảnh hưởng đến tiến độ sản xuất và kế hoạch nâng cấp điều khiển trong tương lai.
Phương án sửa có thể phù hợp khi lỗi được xác định rõ, thiết bị vẫn đáp ứng tải và hệ thống còn phụ thuộc vào cấu hình hiện hữu. Phương án thay hoặc nâng cấp thường nên được cân nhắc khi thiết bị hư hỏng nặng, không còn phù hợp với tủ điện, không đáp ứng yêu cầu truyền thông hoặc gây dừng máy lặp lại. Với hệ thống tải nặng, có thể tham khảo thêm bài sửa chữa biến tần cẩu trục; với dây chuyền khí nén, bài sửa biến tần máy nén khí trục vít sẽ giúp xác định thêm các yếu tố về tải và chu trình vận hành.
Câu Hỏi Thường Gặp Về Biến Tần Allen-Bradley
Biến tần Allen-Bradley nên chọn theo thông số nào?
Nên đối chiếu điện áp nguồn, dòng định mức và công suất motor, đặc tính tải, chu trình tăng giảm tốc, phương thức điều khiển, tín hiệu PLC/HMI, điều kiện tủ điện và yêu cầu truyền thông. Không nên chọn thiết bị chỉ dựa trên công suất ghi trên motor.
Có nên factory reset khi biến tần Allen-Bradley báo lỗi?
Không nên reset ngay khi chưa lưu thông số. Factory reset có thể làm mất dữ liệu motor, thời gian tăng giảm tốc, cấu hình I/O, giới hạn tần số hoặc cài đặt truyền thông. Hãy chụp ảnh parameter, backup dữ liệu nếu có thể và ghi lại mã lỗi trước khi thao tác.
Biến tần chạy một lúc rồi tự ngắt có phải do hỏng bo công suất không?
Không thể kết luận ngay là hỏng bo công suất. Hiện tượng này có thể liên quan đến quá tải, quạt làm mát, nhiệt độ tủ, motor, tải cơ khí, thông số tăng tốc hoặc nguồn cấp. Cần kiểm tra thời điểm lỗi và trạng thái thiết bị khi chạy tải.
Biến tần Allen-Bradley không nhận lệnh từ PLC cần kiểm tra gì?
Cần kiểm tra chế độ local/remote, trạng thái DI/AI, tín hiệu RUN, tín hiệu tốc độ, liên động an toàn, dây truyền thông và parameter liên quan. Ngoài biến tần, cần rà soát PLC, HMI, relay trung gian và sơ đồ đấu nối hiện hữu.
Khi gửi biến tần Allen-Bradley đi kiểm tra cần chuẩn bị thông tin gì?
Nên cung cấp ảnh tem máy, mã catalog, hình màn hình lỗi, công suất motor, điện áp nguồn, loại tải, mô tả thời điểm lỗi và ảnh sơ đồ đấu dây nếu có. Dữ liệu này giúp kỹ sư đánh giá nhanh hơn và tránh kiểm tra thiếu thông tin vận hành.
Kết Luận
Biến tần Allen-Bradley cần được đánh giá đồng thời theo dữ liệu motor, tải, nguồn cấp, tín hiệu điều khiển và môi trường vận hành. Khi thiết bị xuất hiện lỗi lặp lại, không chạy tải, nóng bất thường hoặc mất thông số, nhà máy nên lưu lại mã lỗi và thông tin tem máy trước khi reset hoặc thay thế. Việc kiểm tra đúng từ đầu giúp giảm rủi ro dừng máy kéo dài và hạn chế cài đặt sai sau khi đưa thiết bị trở lại vận hành.
