Bảo Trì Hệ Thống Tự Động Hóa Nhà Máy Bình Dương: Checklist Biến Tần, Servo, PLC Và HMI

Bảo trì hệ thống tự động hóa nhà máy Bình Dương là quá trình kiểm tra có kế hoạch đối với biến tần, servo, PLC, HMI, tủ điện, nguồn điều khiển, cáp tín hiệu và dữ liệu chương trình. Mục tiêu không chỉ là vệ sinh thiết bị mà còn phát hiện sớm nhiệt độ bất thường, đầu nối lỏng, quạt tản nhiệt suy giảm, nguồn điều khiển dao động, lỗi truyền thông và nguy cơ mất dữ liệu trước khi dây chuyền phải dừng ngoài kế hoạch.

Đối với nhà máy vận hành liên tục, kế hoạch bảo trì nên được xây dựng theo mức độ quan trọng của từng máy, điều kiện môi trường, lịch sử lỗi và khuyến nghị của nhà sản xuất. Những hạng mục yêu cầu mở tủ, đo điện hoặc tháo thiết bị chỉ nên thực hiện trong thời gian dừng máy đã được phê duyệt và bởi nhân sự có chuyên môn phù hợp.

Vì Sao Nhà Máy Cần Bảo Trì Hệ Thống Tự Động Hóa Định Kỳ?

Bảo trì định kỳ giúp bộ phận kỹ thuật chuyển từ trạng thái xử lý sự cố bị động sang quản lý rủi ro chủ động. Một thiết bị vẫn đang chạy chưa đồng nghĩa với việc các linh kiện bên trong, nguồn cấp, quạt làm mát, dây tín hiệu và dữ liệu chương trình đều ở trạng thái tốt.

Trong quá trình vận hành, bụi, nhiệt, rung động, độ ẩm, tải thay đổi và thao tác đóng cắt có thể ảnh hưởng đến nhiều bộ phận. Đầu cos có thể lỏng dần, quạt tản nhiệt giảm lưu lượng, bộ lọc gió bị bít, cáp encoder bị nhiễu hoặc nguồn 24VDC xuất hiện dao động. Nếu chỉ kiểm tra khi máy đã dừng, phạm vi xử lý thường phức tạp hơn và nhà máy khó chủ động sắp xếp sản xuất.

• Phát hiện dấu hiệu bất thường trước khi phát triển thành lỗi dừng máy.
• Chủ động sao lưu chương trình PLC, HMI và thông số thiết bị truyền động.
• Giảm nguy cơ lỗi lặp lại do bụi, nhiệt, đầu nối hoặc nguồn cấp không ổn định.
• Tạo lịch sử thiết bị để đánh giá xu hướng xuống cấp theo từng kỳ.
• Hỗ trợ lập kế hoạch linh kiện dự phòng và thời gian dừng máy phù hợp.

Phạm Vi Bảo Trì Hệ Thống Tự Động Hóa Nhà Máy

Phạm vi bảo trì cần được xác định theo sơ đồ dây chuyền và mức độ ảnh hưởng của từng thiết bị. Không nên chỉ kiểm tra riêng biến tần hoặc PLC mà bỏ qua nguồn phụ trợ, hệ thống làm mát, cáp tín hiệu, terminal, contactor và cơ cấu chấp hành liên quan.

Checklist Kiểm Tra Tủ Điều Khiển Và Điều Kiện Vận Hành

Trước khi kiểm tra từng thiết bị, kỹ thuật viên cần đánh giá điều kiện chung của tủ điều khiển. Đây là bước giúp phát hiện những nguyên nhân có thể ảnh hưởng đồng thời đến PLC, HMI, biến tần và servo.

• Kiểm tra dấu hiệu bụi, hơi dầu, độ ẩm, côn trùng hoặc vật lạ bên trong tủ.
• Quan sát vị trí đổi màu, mùi khét, lớp cách điện biến dạng hoặc đầu nối phát nhiệt.
• Kiểm tra hoạt động của quạt tủ, lưới lọc gió và đường thoát nhiệt.
• Đo nguồn động lực, nguồn điều khiển và nguồn 24VDC theo điều kiện cho phép.
• Kiểm tra tiếp địa, dây shield và cách bố trí cáp động lực với cáp tín hiệu.
• Đối chiếu nhãn thiết bị, sơ đồ điện, mã terminal và tình trạng dây dẫn.
• Ghi nhận nhiệt độ, tiếng ồn, rung hoặc hiện tượng đóng cắt bất thường.

Checklist Bảo Trì Hệ Thống Tự Động Hóa Nhà Máy Bình Dương

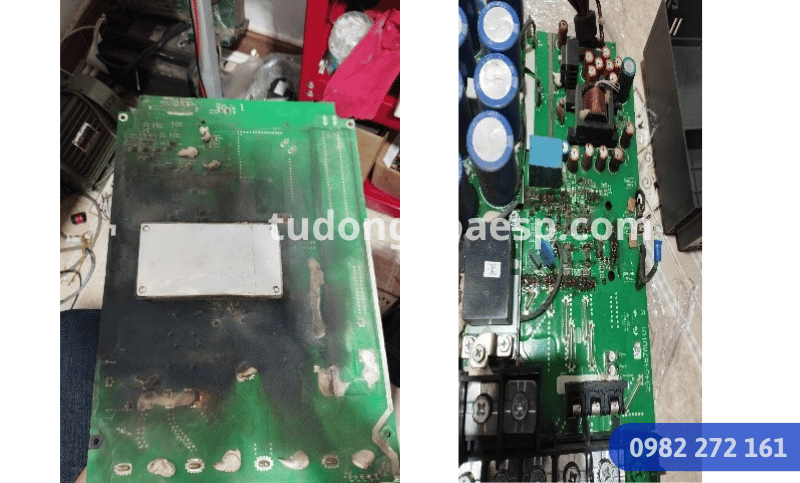

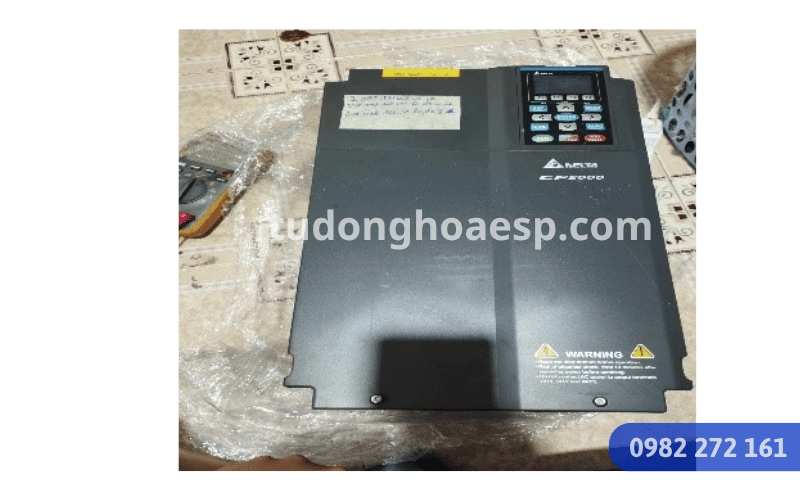

Bảo trì biến tần Bình Dương nên tập trung vào nhiệt độ, luồng gió làm mát, nguồn cấp, dòng tải, lịch sử cảnh báo và tính toàn vẹn của thông số. Không nên tự ý thay đổi tham số khi chưa có bản sao lưu và chưa hiểu rõ logic điều khiển của máy.

Kiểm Tra Bên Ngoài Và Làm Mát

• Quan sát vỏ thiết bị, khe hút gió, khe thoát gió và vị trí lắp đặt.
• Kiểm tra quạt có quay đều, phát tiếng ồn hoặc giảm lưu lượng hay không.
• Vệ sinh bụi bằng phương pháp phù hợp, tránh đẩy bụi sâu vào bo mạch.
• Kiểm tra khoảng cách thông gió và nguồn nhiệt đặt gần biến tần.

Kiểm Tra Điện Và Dữ Liệu

• Kiểm tra nguồn vào, dòng vận hành và sự cân bằng giữa các pha.
• Quan sát terminal động lực, terminal điều khiển và dấu hiệu phát nhiệt.
• Đọc lịch sử lỗi, tần suất cảnh báo và thời điểm xảy ra lỗi.
• Sao lưu thông số trước khi reset, thay thế hoặc cập nhật thiết bị.
• Kiểm tra tín hiệu RUN, reference, interlock và phản hồi từ cảm biến.

Khi biến tần đã báo lỗi lặp lại, không lên nguồn, phát tiếng bất thường hoặc có dấu hiệu cháy linh kiện, nhà máy nên chuyển sang quy trình chẩn đoán của dịch vụ sửa chữa biến tần servo thay vì tiếp tục chạy thử nhiều lần.

Checklist Bảo Trì Servo Và Hệ Thống Điều Khiển Vị Trí

Bảo trì servo Bình Dương cần đánh giá đồng thời driver, motor, encoder, cáp, phanh và cơ cấu truyền động. Nhiều hiện tượng rung hoặc sai vị trí không chỉ xuất phát từ driver mà còn liên quan đến khớp nối, tải cơ khí, cáp encoder và thông số tuning.

• Đọc lịch sử alarm và ghi lại điều kiện máy tại thời điểm phát sinh.
• Kiểm tra nhiệt độ driver, motor và khả năng thông gió trong tủ.
• Quan sát cáp động lực, cáp encoder, đầu giắc và dây shield.
• Kiểm tra tiếng ồn, độ rung, khớp nối, dây đai và cơ cấu tải.
• Kiểm tra hoạt động của phanh giữ đối với trục đứng hoặc cơ cấu có tải trọng.
• Sao lưu tham số driver trước khi thay đổi gain hoặc chạy auto-tuning.
• Chạy thử ở tốc độ thấp trước khi xác minh toàn bộ dải vận hành.

Checklist Kiểm Tra Tủ PLC Nhà Máy

Kiểm tra tủ PLC nhà máy không chỉ dừng ở việc quan sát đèn RUN. Kỹ thuật viên cần xác minh nguồn, module I/O, terminal, mạng truyền thông, pin lưu dữ liệu, chương trình backup và sự phù hợp giữa bản vẽ với hiện trạng thực tế.

• Kiểm tra đèn trạng thái CPU, module mở rộng và module truyền thông.
• Đo nguồn cấp cho CPU, I/O, cảm biến và thiết bị ngoại vi.
• Quan sát terminal I/O, dây common, relay trung gian và cầu chì.
• Kiểm tra lỗi truyền thông giữa PLC, HMI, biến tần, servo và thiết bị đo.
• Đối chiếu giá trị input thực tế với trạng thái hiển thị trong chương trình.
• Sao lưu chương trình, cấu hình phần cứng, comment và bảng địa chỉ.
• Ghi rõ phiên bản phần mềm, mật khẩu và cáp lập trình cần sử dụng.

Đối với hệ thống cần cải tạo hoặc bổ sung liên động, có thể tham khảo thêm cấu trúc tủ điều khiển PLC để xác định phạm vi khảo sát phần cứng, phần mềm và thiết bị trường.

Checklist Bảo Trì HMI Và Dữ Liệu Vận Hành

HMI là điểm giao tiếp trực tiếp giữa người vận hành và dây chuyền. Khi màn hình phản hồi chậm, cảm ứng lệch, mất kết nối hoặc không lưu được dữ liệu, thao tác vận hành và chẩn đoán sự cố đều bị ảnh hưởng.

• Kiểm tra độ sáng, vùng cảm ứng, phím chức năng và khả năng phản hồi.
• Kiểm tra nguồn cấp, cổng truyền thông và đầu nối mạng.
• Thử các màn hình cảnh báo, công thức, phân quyền và chức năng nhập liệu.
• Sao lưu project HMI, font, thư viện hình ảnh và cấu hình truyền thông.
• Kiểm tra bộ nhớ lưu alarm, trend hoặc dữ liệu sản xuất nếu hệ thống có sử dụng.

Nếu HMI đã liệt cảm ứng, mất nguồn hoặc treo lặp lại, nên kiểm tra theo nhóm sửa chữa màn hình HMI để tách biệt lỗi phần cứng, nguồn, cảm ứng và lỗi project.

Tần Suất Bảo Trì Tự Động Hóa Nên Xây Dựng Như Thế Nào?

Không có một chu kỳ cố định phù hợp cho mọi dây chuyền. Nhà máy nên xây dựng tần suất dựa trên manual thiết bị, điều kiện môi trường, số giờ vận hành, mức độ quan trọng của máy và lịch sử sự cố. Bảng dưới đây chỉ là khung tham khảo để lập kế hoạch nội bộ.

Quy Trình Bảo Trì Hệ Thống Tự Động Hóa Tại Nhà Máy

Một quy trình rõ ràng giúp kiểm soát an toàn, giới hạn phạm vi can thiệp và tạo dữ liệu đối chiếu cho các kỳ bảo trì tiếp theo.

1. Khảo sát danh mục thiết bị: ghi model, công suất, vị trí, chức năng và mức độ ảnh hưởng khi dừng.
2. Đọc lịch sử vận hành: tổng hợp alarm, thời điểm lỗi, tải máy và các lần sửa chữa trước.
3. Lập phương án an toàn: xác định nguồn cần cô lập, thời gian dừng và người phụ trách xác nhận.
4. Kiểm tra và vệ sinh: thực hiện theo checklist đã thống nhất, không mở rộng phạm vi khi chưa được phê duyệt.
5. Sao lưu dữ liệu: lưu chương trình PLC, project HMI, thông số biến tần và servo theo phiên bản.
6. Chạy thử có kiểm soát: kiểm tra I/O, truyền thông, liên động, chiều quay và các chế độ vận hành.
7. Lập báo cáo: phân loại thiết bị bình thường, cần theo dõi, cần sửa hoặc cần chuẩn bị linh kiện.

Những thiết bị có mức độ quan trọng cao nên được đưa vào danh sách linh kiện dự phòng tự động hóa nhà máy để bộ phận bảo trì chủ động hơn khi xảy ra sự cố.

Khi Nào Bảo Trì Không Còn Đủ Và Cần Chuyển Sang Sửa Chữa?

Bảo trì phù hợp với thiết bị còn hoạt động và cần kiểm tra phòng ngừa. Khi xuất hiện lỗi phần cứng, mất chức năng hoặc cảnh báo lặp lại, cần tách thiết bị sang quy trình chẩn đoán và sửa chữa.

• Biến tần hoặc servo không lên nguồn, báo quá dòng, quá áp hoặc quá nhiệt lặp lại.
• Thiết bị có mùi khét, đổi màu, phát tiếng nổ nhỏ hoặc dấu hiệu cháy linh kiện.
• PLC mất chương trình, lỗi CPU, lỗi module hoặc truyền thông gián đoạn thường xuyên.
• HMI treo, liệt cảm ứng, mất nguồn hoặc không giao tiếp với PLC.
• Servo rung mạnh, sai vị trí, lỗi encoder hoặc motor phát nhiệt bất thường.
• Thiết bị tiếp tục lỗi sau khi đã vệ sinh, siết đầu nối và kiểm tra nguồn.

Với lỗi biến tần phát sinh tại khu vực, nhà máy có thể tham khảo thêm nội dung sửa biến tần tại Bình Dương để chuẩn bị model, mã lỗi và tình trạng vận hành trước khi liên hệ kỹ thuật.

Nhà Máy Cần Chuẩn Bị Gì Trước Khi Kỹ Sư Khảo Sát?

Thông tin đầu vào đầy đủ giúp khoanh vùng thiết bị, chuẩn bị dụng cụ và hạn chế kéo dài thời gian dừng máy. Bộ phận kỹ thuật nên tổng hợp trước các dữ liệu sau:

• Danh sách model, công suất, số lượng và vị trí thiết bị.
• Ảnh tem máy, ảnh tổng thể tủ điện và video hiện tượng bất thường.
• Mã alarm, thời điểm lỗi, chế độ máy và tải khi lỗi xảy ra.
• Sơ đồ điện, tài liệu máy và bản chương trình backup hiện có.
• Khung thời gian nhà máy có thể dừng dây chuyền.
• Quy định an toàn, thủ tục ra vào và người phụ trách xác nhận kỹ thuật.
• Những thiết bị đã sửa, thay thế hoặc chỉnh thông số trong thời gian gần đây.

Câu Hỏi Thường Gặp Về Bảo Trì Tự Động Hóa Nhà Máy

Bao Lâu Nên Bảo Trì Hệ Thống Tự Động Hóa Một Lần?

Chu kỳ bảo trì cần dựa trên manual, môi trường, số giờ vận hành, tải máy và lịch sử lỗi. Nhà máy có nhiều bụi, nhiệt hoặc vận hành liên tục thường cần kiểm tra hiện trạng thường xuyên hơn. Không nên áp dụng một mốc thời gian cứng cho toàn bộ thiết bị.

Bảo Trì Biến Tần, Servo Và PLC Có Cần Dừng Máy Không?

Các bước quan sát trạng thái, đọc alarm hoặc theo dõi thông số có thể thực hiện khi hệ thống đang vận hành nếu quy trình cho phép. Công việc mở tủ, siết terminal, vệ sinh bên trong, đo cách điện hoặc tháo thiết bị cần được thực hiện trong thời gian dừng máy và cô lập nguồn an toàn.

Những Dữ Liệu Nào Cần Sao Lưu Trong Kỳ Bảo Trì?

Nên sao lưu chương trình PLC, project HMI, thông số biến tần, tham số servo, cấu hình mạng, bảng địa chỉ và tài liệu phiên bản. File backup cần được ghi rõ ngày, tên máy, model thiết bị, phần mềm sử dụng và người thực hiện.

Bảo Trì Và Sửa Chữa Thiết Bị Tự Động Hóa Khác Nhau Thế Nào?

Bảo trì mang tính phòng ngừa, thực hiện khi thiết bị vẫn hoạt động để phát hiện rủi ro. Sửa chữa được triển khai khi thiết bị đã mất chức năng, báo lỗi, hỏng phần cứng hoặc vận hành không ổn định. Kết quả bảo trì có thể chỉ ra thiết bị nào cần chuyển sang sửa chữa.

Cần Gửi Thông Tin Gì Khi Liên Hệ Kỹ Sư E.S.P?

Nhà máy nên gửi model, công suất, ảnh tem, mã lỗi, video hiện tượng, sơ đồ điện nếu có và thời gian dự kiến dừng máy. Những dữ liệu này giúp kỹ thuật viên đánh giá sơ bộ phạm vi kiểm tra trước khi khảo sát thực tế.

Chủ Động Bảo Trì Để Giảm Rủi Ro Dừng Dây Chuyền

Một kế hoạch bảo trì hệ thống tự động hóa nhà máy Bình Dương hiệu quả cần kết hợp kiểm tra hiện trạng, đo nguồn, vệ sinh, backup dữ liệu, xác minh truyền thông và chạy thử liên động. Quan trọng hơn, kết quả phải được lưu thành hồ sơ để nhà máy theo dõi xu hướng xuống cấp và ưu tiên xử lý đúng thiết bị.

Trước khi triển khai, nhà máy nên cung cấp danh sách thiết bị, lịch sử alarm, ảnh tủ điện và cửa sổ dừng máy dự kiến. Kỹ thuật viên sẽ có cơ sở xác định hạng mục nào có thể bảo trì tại chỗ, hạng mục nào cần chẩn đoán sâu và thiết bị nào nên chuẩn bị phương án dự phòng.
